Теперь перейдем к вопросу.
Какую нагрузку выдерживают 1, 1/5, 2, 2/5 квадратных медных проводов, что к ним можно подключить?
Если можно выразиться проще, например, холодильник, телевизор, а на радиаторе отопления – чтобы было понятно!
Теги: медный провод, нагрузка, подключение, сечение кабеля, электроприборы
Категория: Электротехника > Кабели
комментарий
в избранное
9 ответов:
BigSe rg [11.2K]
8 лет назад
Принято считать, что средняя непрерывная токовая нагрузка на провода составляет 10 А на квадратный мм медного провода. Исходя из этого, считают ток нагрузки по мощности – P = U I (мощность (Вт) = ток (амперы) напряжение (вольты). Например, электрический чайник мощностью 2,5 кВт. 2500 ВТ/220 В = 11,3 А. Поэтому выбирайте провод с сечением 1,5 мм кв (наиболее близкое к стандартному сечению).
автор вопроса выбрал этот ответ как лучший
комментарий
в избранное ссылка отблагодарить
Elden [96.1K].
7 лет назад

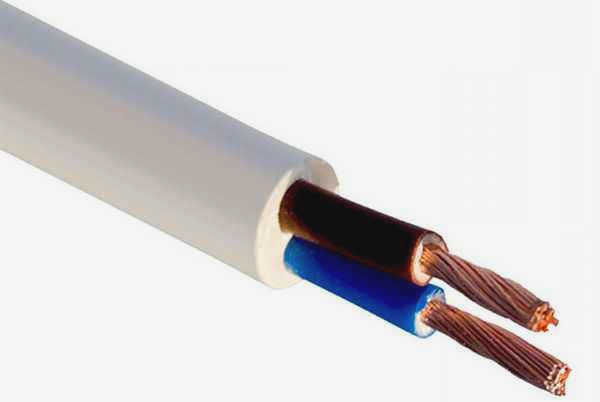

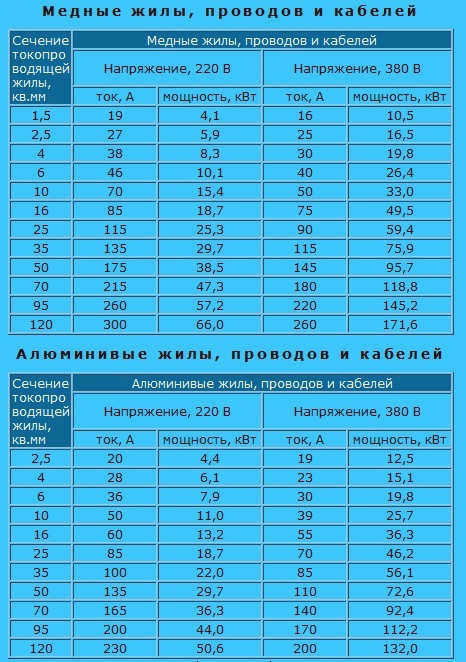

Существуют специальные таблицы нагрузки на кабель в зависимости от сечения и используемого материала, вот пример такой таблицы (приведена для сравнения кабеля с медной и алюминиевой жилой):
Но лучше всего найти характеристики кабеля у конкретного производителя кабеля, так как существует несколько ГОСТов на изготовление кабелей, отличающихся хотя бы составом изоляции.
Узнав характеристики конкретного кабеля (в таблице выше приведены общие характеристики), сравните значение в описании проводки в кВт с характеристиками устройства, которое вы хотите подключить, при условии, что описание кабеля должно быть на 20-30% больше описания устройства, а если в одной сети постоянно нагружено несколько устройств, то рассчитывается их суммарная мощность.

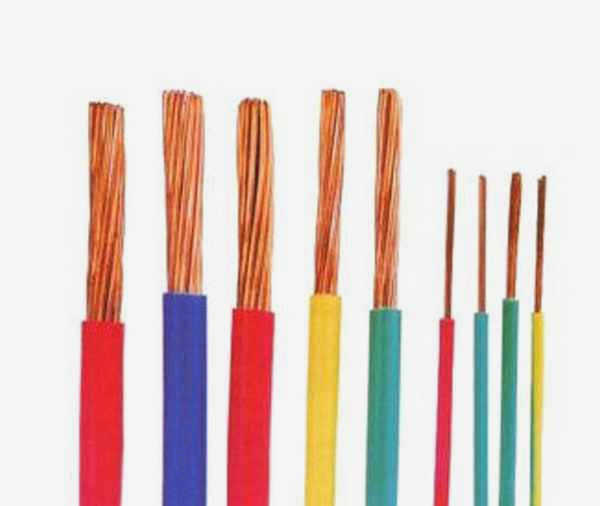

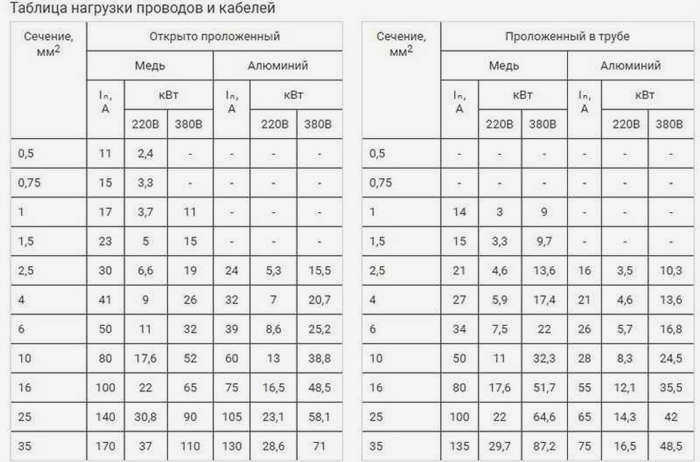

Например, используйте таблицу для проверки ваших предпочтений по прокладке кабелей:
1,5 кВт – это 4,1 кВт, куда входит холодильник 1,5 + телевизор 0,6 + кофеварка 2,5. Это 4,6 кВт, больше, чем проводка, но кофеварка – кратковременная нагрузка.
1 квадратный метр медной проводки.
Практически не используется в квартире, но может быть подключен к маломощному светодиодному освещению и различным световым индикаторам.
Эти провода используются для освещения при общем значении потребителей не более 4 кВт, т.е. я считаю все лампочки по мощности, и результат не должен превышать этого значения. Также они используются (не рекомендую ставить их на те розетки, где подключено несколько электроприборов) для подключения розеток одного электроприбора. Например, светильник, телевизор, компьютер, пылесос, зарядное устройство и т.д., где мощность не превышает 4кВт. Конечно, можно использовать несколько приборов в одной розетке, но такие комбинации, как компьютер + пылесос + кофеварка, довольно опасны.
Какую нагрузку может выдержать кабель с площадью поперечного сечения 1,5-2,5-4-6-10 квадратов?
Стоит также вспомнить о площади поперечного сечения (S) кабеля, которая рассчитывается по следующей формуле: S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр. .
Правильный выбор площади поперечного сечения кабеля имеет большое значение для расчета нагрузки на кабель. Проводники не должны нагреваться во время прокладки кабеля, а нагрев происходит в основном из-за перегрузки. Чем толще кабель, тем лучше.
Основным нормативным документом, регламентирующим площадь поперечного сечения проводов и кабелей, является ПУЭ-7 (Правила устройства электроустановок).
Ниже приведены основные показатели, которые в первую очередь влияют на площадь поперечного сечения проводов в электроустановках:
- Материал, из которого изготовлены провода (медь или алюминий);
- Рабочее напряжение электроустановки (220 или 380 В);
- Мощность и токовая нагрузка (мощность в кВт и токовая нагрузка в амперах).
Неправильно подобранные по размеру проводники не смогут проводить необходимый ток.
Они будут быстро нагреваться, что приведет к расплавлению изоляции провода и короткому замыканию. Это вызовет короткое замыкание и может привести к пожару в доме.
На что следует обратить внимание при выборе кабелей?
При выборе проводов и кабелей для электропроводки следуйте пословице: "масло овсянке не повредит". Другими словами, чем толще провода, тем лучше, так как они меньше нагреваются и имеют больший запас мощности.
В крайнем случае, не берите провода меньшего сечения, чем рекомендованное. Напомним, что розетки в квартире должны быть соединены медным проводом сечением 2,5 квадратных метра. Такой кабель способен выдержать нагрузку около 5 кВт.
Для осветительного оборудования рекомендуется кабель сечением 1,5 квадратных метра. Мощные приборы, такие как духовые шкафы, плиты, варочные панели и т.д., следует подключать кабелем сечением не менее 4-6 квадратных метров. Такой выбор сечения кабеля и провода является наиболее приемлемым с точки зрения электрика.

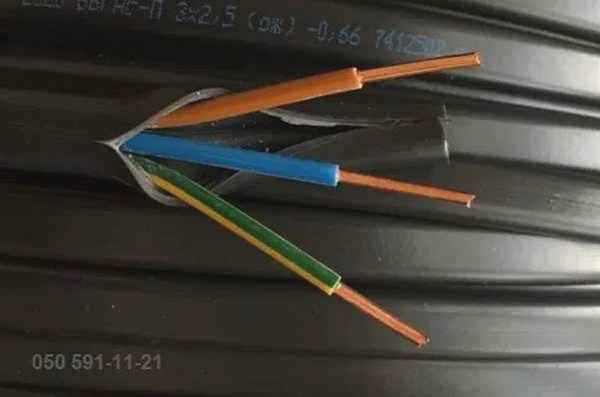

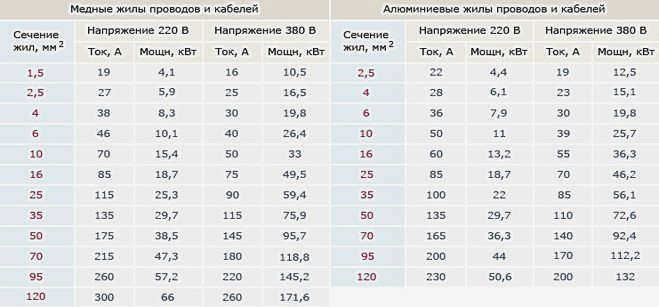

Какую мощность будет иметь кабель:
- Медный кабель сечением 1,5 квадратных метра выдержит ток 3,3 кВт и 15 ампер;
- Медный кабель площадью 2,5 квадратных метра выдержит ток 4,6 кВт и 21 ампер;
- Медный кабель площадью 4 квадратных метра выдержит ток 5,9 кВт и 27 ампер;
- 6-квадратный медный кабель выдержит 7,5 кВт и 34 А тока;
- 10-квадратный медный кабель выдержит 11 кВт и 50 А тока.
Обратите внимание, что пиковая нагрузка для медных и алюминиевых кабелей различна. При одинаковой площади поперечного сечения алюминиевые провода и кабели могут выдерживать значительно меньшую мощность и ток, чем медные провода. Например, для медного проводника с площадью поперечного сечения 2 квадрата нагрузка составит 4 кВт, а для точно такого же алюминиевого проводника – только 2 кВт. Поэтому очень важно учитывать все это при расчете площади поперечного сечения проводников.
Какую нагрузку может выдержать медный проводник с площадью поперечного сечения 1, 1/5, 2, 2/5 квадрата?
Из перечисленных в вопросе сечений токопроводящих медных проводов, провод площадью 1 квадратный миллиметр, вероятно, используется реже всего. Такой провод может быть использован для внутренней проводки люстры или светильника, для каждой лампы в люстре его будет более чем достаточно, так как они редко превышают 500 ватт по отдельности. Провод с сечением один миллиметр квадратный, сегодня можно разделить и линию внутреннего освещения, которая будет использоваться для энергосберегающих ламп или светодиодов, их мощность небольшая и провода с сечением один квадрат будет достаточно. Почему именно в частном доме? Да потому что проводка в квартирах должна быть не менее 1,5 квадратных метров в соответствии с электротехническим кодексом. Суммарная мощность, которую может выдать провод с сечением 1 квадратный миллиметр – 2200 ватт (2,2 киловатта) (10 ампер). Вы можете подключить любой электроприбор, мощность которого не превышает этого значения. Например, можно подключить фен, компьютер, телевизор, приставку, питание для систем мониторинга, миксер….. При определении мощности электроприбора в первую очередь необходимо обратиться к его табличке (обычно она прикреплена к прибору в скрытом месте).
В последующих пояснениях наиболее часто используемые сечения медного провода – 1,5 мм и 2,5 мм.
Провод сечением 1,5 мм обычно используется для осветительных приборов, хотя он оставляет очень хороший запас мощности в линии освещения. Кстати, максимально допустимая нагрузка провода не должна рассматриваться как стандарт, всегда должен быть запас мощности около 10 процентов. В этом случае кабель никогда не нагреется, даже при постоянном включении всех потребителей, особенно в местах соединения, которые являются самым слабым звеном в любой электрической цепи.

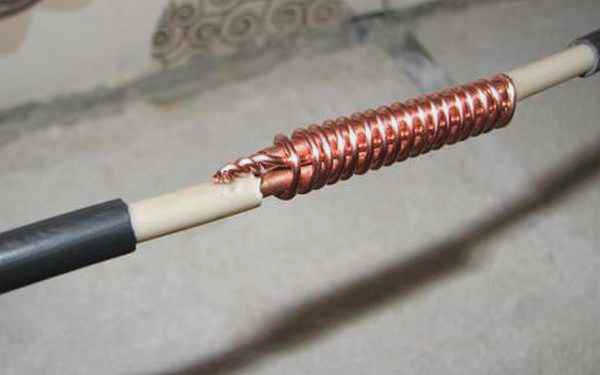

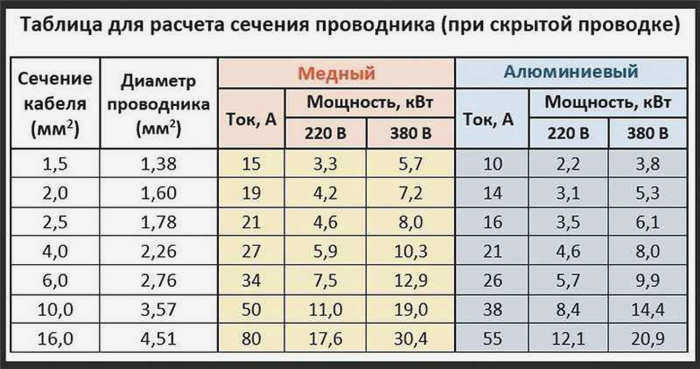

Ниже приведена таблица площади поперечного сечения проводников, допустимого тока и коэффициентов мощности. Это пиковые значения, из которых необходимо вычесть 10 процентов, и проводка не перегреется при любом способе прокладки – закрытом или открытом.
Какая площадь сечения кабеля требуется для 2-3-5 и 7 кВт?
Формула для расчета площади поперечного сечения воздуховода выглядит следующим образом: S = 3,14 × d²/4= 0,785d2 ≈ 0,8d2. Однако гораздо проще рассчитать площадь поперечного сечения проводника для конкретной мощности, используя подготовленные ранее таблицы.
Если площадь поперечного сечения проводника рассчитана неправильно, возникнут следующие ситуации:
- Проводник начнет нагреваться, и его изоляция постепенно расплавится. Это приведет к оголению проводки и короткому замыканию. Если проводка не защищена автоматическими выключателями, может возникнуть пожар;
- Можно использовать кабель гораздо большего диаметра, чем необходимо, и это не ухудшит ситуацию. Однако для больших площадей такой подход нецелесообразен. В результате неэффективные затраты многократно возрастут.
Для электрических розеток используйте провод сечением 2,5 мм². Для групп освещения будет достаточно провода сечением 1,5 мм². Все остальные приборы, котлы и варочные панели следует подключать кабелем, рекомендованным производителем прибора.
Очевидно, что для проводки в доме лучше использовать медный кабель, а не алюминиевый. И дело не только в простоте монтажа. Медные кабели почти не окисляются, и их можно сгибать гораздо больше раз, чем алюминиевые. Медь также более долговечна и может выдерживать значительные нагрузки.
