10 ошибок при подключении вытяжки к электричеству и вентиляции

10 ошибок при подключении вытяжки к электричеству и вентиляции.

Как известно, вытяжки могут быть классическими или рециркуляционными. Первый выбрасывает воздух в вентиляционную шахту или непосредственно наружу.

Рециркуляционная вытяжка просто пропускает через себя воздух и задерживает жир. Он оснащен фильтрами, которые очищают воздух от неприятных запахов.

Для начала давайте кратко перечислим основные ошибки, с которыми вы столкнетесь на своем пути. Ниже приведены решения и наиболее распространенные методы установки.

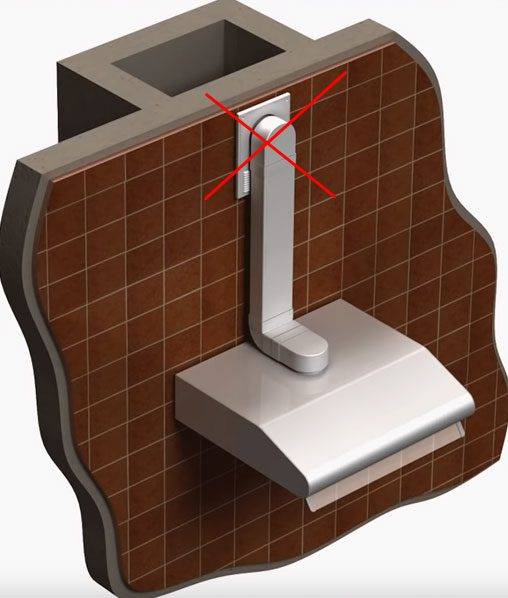

1 Подключение воздуховода к системе естественной вентиляции – самая распространенная ошибка.

Конечно, некоторые люди оставляют решетку для естественного движения воздуха, но все же умудряются перекрыть ее воздуховодом.

2 Подключение воздуховода слишком малого диаметра с помощью переходника к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов составляют d=125 мм. Для прямоугольных воздуховодов 204*60 мм.

3 Прокладка воздуховодов наружу через самодельное отверстие в стене.

Это запрещено большинством нормативных актов. Конкретные моменты будут приведены далее в тексте.

Конечно, можно проложить отдельный воздуховод до самой крыши. Но стоит ли оно того? Хотя это решение обычно используется в ресторанах и кафе, расположенных на первых этажах высотных зданий.

Кстати, запрет на выпуск воздуха через стену наружу не распространяется на частные дома, а только на многоэтажные здания.

4 Сложная геометрия трассы с большим количеством переходов и поворотов.

Это в первую очередь повлияет на уровень шума. Хотя, конечно, сами повороты – не самое большое зло. Иногда без них не обойтись.

Кривые, которые следуют одна за другой, без участков ускорения, опасны.

5 Подключение экстрактора со слишком большой мощностью (например. 1000 м3/ч) в стандартный воздуховод с пропускной способностью около 300 м3/ч.

Обратите внимание, что производительности 200-300 м3/ч более чем достаточно для удаления всех запахов с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита – газовая или индукционная.

7 Установка пластикового вентиляционного отверстия без хорошего уплотнения или соединение деталей с помощью клея.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее размещение щелей в декоративной решетке в той же раме, что и воздуховод.

Ниже мы объясним, почему это ошибка и когда это все же возможно.

9 Отсутствие отдельной розетки в верхней части стены для подключения вытяжки.

Поэтому его можно подключать любым способом, используя адаптеры и удлинители. Не стоит забывать, что это, в конце концов, не портативный прибор, как вентилятор, обогреватель или портативный кондиционер.

Это означает, что он должен быть подключен постоянно и интеллектуально.

10 Неправильная установка обратного клапана.

Он должен быть обрезан и установлен под правильным углом и наклоном. В противном случае он не будет работать должным образом.

В целом, установку вытяжки можно разделить на два основных этапа. Первое – это подключение к электрической сети. Вторая – это установка воздуховодов и все, что с этим связано.

Давайте рассмотрим каждый из них в отдельности.

Этот этап является самым простым. Очень хорошо, если вы изначально спланировали свою кухню, грамотно разложили расположение всех розеток и электрических выходов.

Как не совершить множество элементарных ошибок и сохранить все дистанции, вы можете прочитать в этой статье.

Если у вас нет розетки для вытяжки, вам придется ее установить. Для этого вам понадобятся следующие материалы:

• Трехжильный кабель ВВГнгЛс 3*2,5мм2

Этот тип кабеля (индекс Ls) следует использовать в бытовых электроустановках.

• Стандартная розетка 16A с заземлением

Вытяжка, в отличие от других кухонных приборов, является прибором с низким энергопотреблением. Поэтому нет необходимости тянуть под него отдельную проводку непосредственно от распределительного щита.

То же самое нельзя сказать о плите или посудомоечной машине.

Оказывается, этот прибор можно подключить от общей группы розеток ближайшего дистрибьютора.

Протяните кабелепровод или кабельный канал от распределительного щита до места будущей розетки и установите под ним розетку.

Эта розетка расположена вверху, почти под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места зависит от длины кабеля и минимальной высоты, необходимой для установки вытяжки над варочной панелью.

Часто для его установки приходится вырезать отверстие в ближайшем кухонном шкафу.

Затем вы зачищаете кабель, маркируете провода и соединяете их вместе в распределительной коробке.

Остается только правильно подключить розетку.

Проводка к кухонному шкафу готова. Давайте перейдем к проводам.

Задача при установке заключается в том, чтобы правильно соединить воздуховоды, не нарушая естественной вентиляции квартиры.

Некоторые мастера советуют вывести всю конструкцию на улицу через ближайшую стену. Однако это запрещено СНиПом.

Там четко указано, что такой проем не может быть расположен ближе 8 м от соседнего окна. Поскольку это окно рассматривается как наружное вентиляционное отверстие.

В этом случае следует обратиться к практическим кодексам SP54 и SP60.

Итак, вы просверлите большую дыру в стене, потратите много нервов и денег, а ваш сосед пожалуется на вас, и вы ОБЯЗАНЫ все исправить.

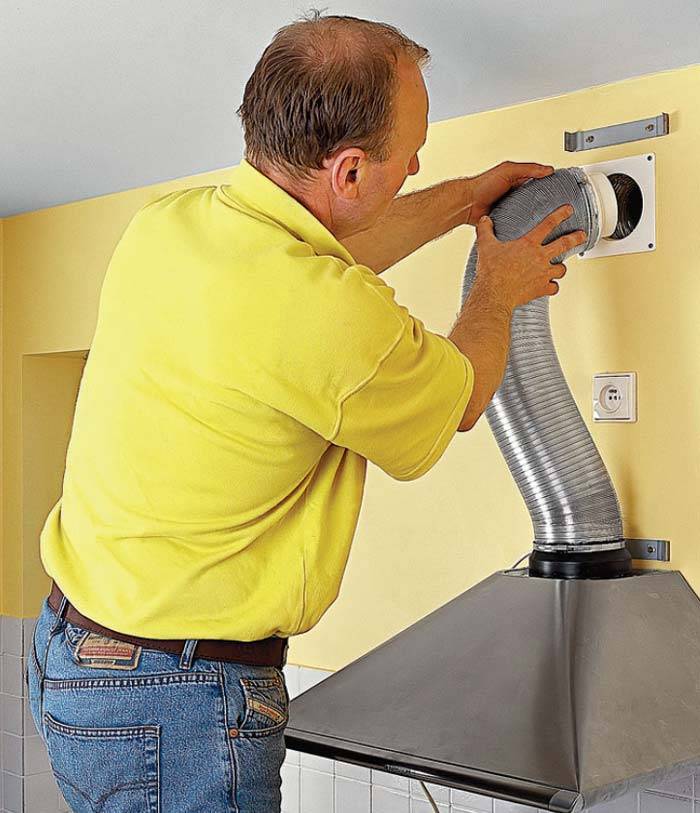

Как же большинство потребителей устанавливают контакт? Берут обычную волну, надевают ее на выпуск, растягивают и прикрепляют к фланцу, который вкручивают в отверстие в вентиляционной трубе.

Вот и все. Просто, дешево и неправильно. Каковы недостатки этого метода? Во-первых, шум.

Когда воздух проходит через такой ребристый дымоход, он издает очень неприятный шум.

Но главное – когда прибор выключен и не работает, естественная вентиляция принудительно вытягивает воздух из квартиры через вытяжку. Воздуховод не только может быть засорен, но летом иногда вообще нет тяги (из-за одинаковой температуры внутри и снаружи дома).

Более того, вы ставите на пути воздуха замасленную решетку радиатора, двигатель, турбину и т.д. Кроме того, воздухозаборник будет находиться не на уровне потолка, а в середине кухни.

Хотя поступление всех запахов и отходов должно быть как можно выше.

Это приводит к риску появления плесени и сырости. В межсезонье двери могут разбухать и закрываться с трудом.

Вы будете испытывать кислородную недостаточность и постоянно чувствовать себя плохо. Некоторые люди смущаются и считают, что на них наложено проклятие или что в квартире плохая энергетика, но на самом деле это так и есть – плохая вентиляция!

Когда в советское время мы проектировали наши многоэтажные дома, наши инженеры считали, что воздух будет засасываться в квартиру, в том числе, из-за щелей в деревянных окнах.

Для улучшения ситуации в таких случаях рекомендуется установить приточный клапан на пластиковое окно.

Вместо того чтобы блокировать его, это можно сделать более разумным способом. Каковы альтернативы в этом отношении?

Первый – взять вместо гофрированной трубы пластиковую (например, d-125 мм) и вставить ее через один или несколько изгибов в вентиляционное отверстие. В то же время в проеме под потолком делается разделение.

Сверху устанавливается вход для трубы, а внизу оставляется небольшой прямоугольник через решетку с клапаном для естественного притока.

Решетка должна находиться внизу, а не вверху. В противном случае поток воздуха из вытяжного устройства будет дуть вверх и поднимать так называемый обратный клапан.

Хотя, конечно, если у вас более сложная конструкция клапана – круг или прямоугольник со смещенной осью вместо прямых полосок полиэтилена, или у вас сплошная перегородка, не стесняйтесь размещать ее как вам нравится – сверху, сбоку, снизу.

Однако в реальности вся конструкция часто работает не так, как задумано. После включения вытяжки и создания давления небольшая часть пыли все равно просочится через щели, микроотверстия и благополучно попадет в кухню на стол.

Ни один обратный клапан не является на 100% эффективным. Большая часть воздуха уходит, но постепенное образование пыли внутри квартиры – это факт.

А когда вы отключите вытяжку из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узкие решетки будет во много раз хуже.

Вы можете сделать это гораздо лучше.

Для этого вам понадобятся:

• пластиковый воздуховод

• эксцентриковый обратный клапан

• тройник

Результатом стал этот проект.

Как все это работает? Когда вытяжка выключена, клапан будет открыт, и теплый воздух из кухни будет беспрепятственно поступать в вентиляционный канал. Как только вы включаете вытяжку, клапан автоматически закрывается, перекрывая подачу воздуха в помещение.

Это гарантирует, что все запахи из вытяжки беспрепятственно выходят наружу. Когда вы выключаете его, давление в канале сбрасывается, и клапан автоматически открывается, соединяя вентиляционную шахту с квартирой.

Как все это работает на практике? Для производительности до 300 м3/ч (низкая скорость большинства пылесосов) вполне достаточно трубы d-125 мм. Розетка на самом устройстве также может быть больше.

Например, для 650 м3/ч вам понадобится труба d-150 мм. Однако вы вряд ли найдете такие пластиковые трубы, а если использовать следующий стандартный размер d-160 мм, то получится огромная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Кроме того, вам придется долбить стену и расширять первоначальное вентиляционное отверстие.

Поэтому в большинстве случаев оптимальным диаметром является 125 мм. Вам не нужно больше.

Производительность принудительного воздуха в стандартных воздуховодах и шахтах 100*150 мм составляет 400 м3/ч.

Воздушный поток более 450 м3/ч туда не поместится (это доказано на практике), даже если на крышке написано 1200 м3/ч!

Также обратите внимание, что диаметр воздуховода не должен быть слишком маленьким по отношению к выходу на карниз. В противном случае вибрации и шумы будут настолько велики, что конструкцию придется каждый месяц склеивать заново.

Соединение различных диаметров осуществляется с помощью специальных адаптеров.

Приступаем к установке. Сначала установите адаптер на карниз и выполните соединение с вертикальной секцией.

Для улучшения звукоизоляции рекомендуется использовать тепло- и звукопоглощающий материал толщиной 5 мм.

Также было бы неплохо приклеить декоративную крышку на внутреннюю и самую громкую часть – адаптер. Именно здесь наблюдается наибольшая турбулентность.

Затем разместите 90-градусные колена и другие прямые участки воздуховодов по мере необходимости так, чтобы они в конечном итоге выходили к отверстию в стене.

Все это приклеивается силиконом, а не суперклеем. Нигде не должно быть пробелов.

Достигните цели. В нем установлен клапан со стороны помещения.

Обратите внимание, что это гравитационный клапан! Он открывается не под действием потока воздуха, а под действием собственного веса.

Одна половина тяжелее другой и установлена под небольшим углом в 2 градуса.

Вход в саму вентиляционную шахту должен быть оштукатурен, а все острые углы удалены до начала всех монтажных работ. Это придаст входу максимальные аэродинамические свойства.

Площадь поверхности должна быть примерно такой же, как у стандартного круглого локтя 90 градусов.

В штукатурный раствор рекомендуется добавлять ceresit liquid (ceresit CT99).

Отверстие будет подвержено воздействию жира и влаги. А ceresit содержит ингредиенты, которые предотвращают образование плесени.

Однако ни в коем случае нельзя использовать гипсовую штукатурку. Его использование в вентиляционных шахтах – прямой путь к появлению плесени и грибка.

Прикрепите стандартные секции воздуховодов к тройнику с обеих сторон. Со стороны стены заложите кирпич на глубину 5-7 см в вентиляционный канал. Сама розетка украшена квадратной рамкой.

Со стороны кухни установите обратный клапан на тройнике. На заводе это будет довольно долго. В этом случае его лучше укоротить, чтобы этот “пушок” не выступал слишком сильно.

Клапан помещается внутрь куска стандартной трубы диаметром d-125 мм, и эта труба накладывается и силиконизируется на тройник.

Если вся конструкция кажется вам слишком громоздкой, а торчащая труба с клапаном не очень эстетичной, можно поступить иначе. Трубы должны быть выполнены не в виде круглых, а в виде прямоугольных труб.

Для этого отрежьте обратный клапан, расположенный выше на прямом участке, как можно ближе к изгибу.

В этом случае вы не сможете получить заводское подключение, поэтому вам придется обойтись своими силами. Вы покупаете прямоугольный тройник с круглым выходом на одной стороне.
Затем эта круглая часть отрезается, а на ее место вставляется обратный клапан.

Многие люди сталкивались с этой проблемой и решили ее таким образом.

Сама заслонка также установлена с вертикальным отклонением. Верхняя точка поворота, если судить по циферблату часов, находится в 13.00 (1 час), а нижняя – в 17.00 (5 часов). Это происходит, когда направление потока направлено справа налево.

В противном случае круг располагается на 11 часов – 7 часов.

Для более надежной работы и стабильного открытия заслонки можно приклеить к одной из ее сторон немного утяжеляющего материала (не более 2 грамм). Приклейте его близко к краю.

Кстати, не выбрасывайте круглый патрубок, который вы отрезали ранее. Он плотно прилегает к клапану сверху, а затем на него устанавливается декоративная решетка-диффузор.

Каковы нюансы этого метода? Если у нас есть вытяжной вентилятор, который проходит прямо над вентиляционным каналом, а труба воздуховода прямая, без горизонтальных изгибов, то клапан, установленный на таком прямом участке, не будет работать должным образом, по крайней мере, не на 1-й скорости.

Повышенное давление просто не может привести к его закрытию. Воздух, движущийся по прямой, будет облетать этот “изгиб”. Обязательно будет какой-то угол.

Клапанную крышку и ее вращающиеся механизмы легко чистить, и можно не бояться, что она засалится. Для этого вам нужно будет ежедневно по несколько часов в день жарить на плите и тушить в духовке огромного кабана, не меньше.

Если вам не нужно видимое углубление в потолке, вы можете установить тройник так, чтобы центральное колено было обращено к стене, а клапан – в сторону. Отверстие также следует закрыть декоративной крышкой.

Все будет выглядеть намного красивее. Однако из-за дополнительного поворота эффективность естественной вентиляции будет несколько снижена. А решетка радиатора уменьшит его еще на двадцать процентов.

Кроме того, очистить воздуховод вручную или с помощью пылесоса будет невозможно. Однако многие пытаются делать это сознательно и даже прячут всю конструкцию в деревянный или пластиковый ящик.

Красота должна быть принесена в жертву, говорят они.

Несмотря на все преимущества, существует много критиков этой системы вентиляции. Они считают, что таким образом нарушается система вентиляции всего дома.

Например, вы можете управлять, но подумали ли вы о своих соседях? Утверждается, что из-за такого подключения вытяжки к системе вентиляции все запахи из вашей кухни будут автоматически проникать в квартиры наверху.

Вы начинаете жарить блины, а все соседи уже знают об этом. Но все критики ошибаются, основываясь на неверных представлениях о вентиляции в многоквартирных домах.

Они считают, что существует один общий воздуховод 110*150 мм с “отверстиями” для каждой квартиры, начиная с первого этажа и выше.

Реальность такова, что в 5-этажных домах все воздуховоды индивидуальны, и вы вряд ли сможете выдувать запахи к соседям. В домах 6 этажей и выше уже существует система вентиляции с вытяжкой воздуха через сателлитные каналы, которые через один этаж соединены с общим коллективным каналом.

Этот общий воздуховод имеет площадь поперечного сечения в 6-8 раз больше, чем отдельные воздуховоды 110*150 мм в квартирах.

Схематично такая система вентиляции для многоэтажного здания может быть представлена следующим образом.

Смотрите – естественная тяга из квартир составляет в лучшем случае 100-150 м3/ч. У вас есть девятиэтажное здание. Первые семь этажей врезаются в общий воздуховод 510*270 мм или даже больше. Естественный поток, получаемый в нем, составляет около 1000 м3/ч.

И тогда, вместо обычного притока в 150, вы включаете вытяжку с производительностью 300 м3/ч. Как вы думаете, будет ли это создавать обратную тягу и выталкивать воздух к соседям?

Для этого необходимо, чтобы все 6 этажей делали то же самое на максимальной скорости.

Тогда одной квартире не повезет, и ее жильцы будут вынуждены чувствовать запахи из кухни соседей. Но этот вариант маловероятен.

Тем не менее, иногда воздух из кухни попадает в другие квартиры в доме. Или наоборот, вы можете почувствовать запах того, что готовят ваши соседи для сегодняшнего ужина. Что это вызывает и где искать причину?

Существует несколько причин, почему это происходит. Какие именно, подробно читайте под спойлером.

Однако если ваш дом изначально был рассчитан только на естественный отсос, и у вас плохие соседи, то любая установка мощных механических агрегатов принудительной циркуляции может быть незаконной.

Соседи могут ссылаться на “Постановление правительства Москвы”. Имеется неоднозначное положение 3.4 “Об утверждении стандартов эксплуатации жилищного фонда”.

Это можно повернуть в любую сторону. Безусловно, подобные правила существуют и в других регионах. Существует также статья 3.14.13.

Поэтому при установке вытяжек над плитами следует соблюдать осторожность.

Хотя те же нормы рекомендуют устанавливать обратные клапаны на всех вентиляционных решетках во всех жилых помещениях. Таким образом, они как бы говорят, что вам не запрещено устанавливать вытяжной вентилятор, но все остальные должны позаботиться о себе на всякий случай.

Установка вытяжки своими руками: Процесс и этапы установки

Установка

Для обеспечения оптимальной вентиляции и удаления запахов в вашем доме установите вытяжку. Вы также можете установить его самостоятельно, не прибегая к помощи специалистов. Это было доказано на практике. Зная, как установить вытяжку своими руками, вы сэкономите много денег в семейном бюджете.

Во-первых: Какие типы вытяжек существуют?

Вытяжки различаются по способу установки:

1. Встроенный. Они устанавливаются внутри настенного шкафа.
2. Настенный монтаж. Крепится к стене над газовой варочной панелью или электрической духовкой.
3. Отстранен. Устанавливается под шкафом или на полке над плитой.
4. Угловые шкафы. Установлен в одном углу кухни.
5. Угловые островные шкафы. Оборудованные кухни с островом в центре. Крепится к потолку. Самые тяжелые в установке вытяжные системы.

Кстати, если вам нужно рассчитать мощность экстрактора, вы можете сделать это с помощью нашего калькулятора.

Учитывая принцип работы, вытяжки бывают 2 типов:

• поток. Устройство всасывает загрязненный воздух и выдувает его прямо в вентиляционный канал. Эта система является наиболее эффективным вариантом очистки воздуха.
• Циркуляция. Устройство всасывает воздух через очистительные фильтры, а затем этот же воздух, но уже очищенный, выпускается обратно в кухню.

При использовании циркуляционной системы вам не нужен воздуховод, а само устройство очень легко установить. Но, поверьте, толку от этого мало. Фильтры постоянно засоряются, и их необходимо регулярно менять. Кроме того, они не справляются с объемом и плохо очищают поступающий воздух.

Что лучше всего выбрать для вытяжки?

После того как вы определились с местом расположения кухонной вытяжки, необходимо обратить внимание на ее эффективность. От этого параметра зависит качество вентиляции и очистки воздуха.

Интересный факт: В Российской Федерации существует стандарт по воздухообмену на кухне. Согласно ему, воздух необходимо менять каждые 12 часов.

Чтобы рассчитать производительность вытяжки для вашей кухни, умножьте площадь пола на высоту потолка, затем умножьте это число на 12. К полученному результату добавьте 30 % (потери из-за длины вентиляционного канала и изгибов в нем). Окончательное значение – это мощность, необходимая для вашей кухни.

Примечание: при покупке обратите внимание на уровень шума прибора (указан на упаковке). Если он достигает более 50 дБ, не покупайте его, чтобы не страдать от громкого шума.

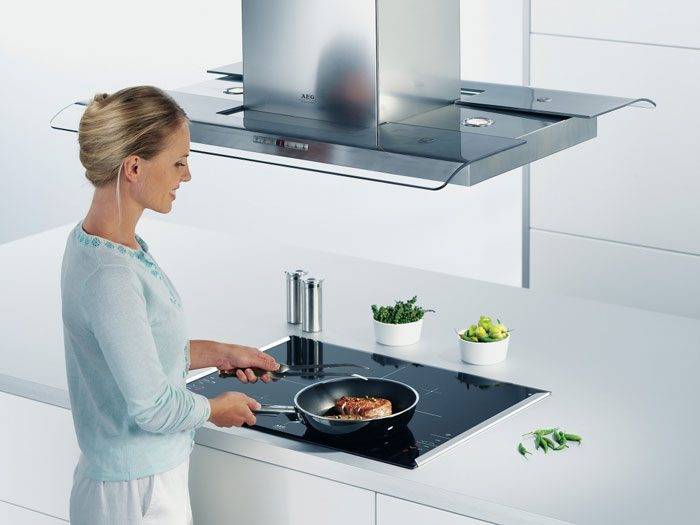

На какой высоте от вытяжки?

Над электрической варочной панелью рекомендуется высота не менее 70 см. Над газовой плитой следует соблюдать расстояние не менее 80 см.

Перед установкой вытяжной системы вам следовало бы узнать мнение профессионалов по этому вопросу. Некоторые из них отметили, что расстояние между газовой плитой и вытяжкой может достигать 70 см. Этого якобы достаточно, чтобы вывести все испарения.

Однако помните, что из газовой конфорки выходит более горячий воздух, чем из электрической духовки, поэтому мощности прибора может не хватить для всасывания продуктов сгорания. Кроме того, такая температура может повредить фильтры и другие части вытяжной системы, что влияет на эффективность работы прибора. Только вам решать, стоит ли рисковать на минимально возможном расстоянии.

Расстояние между вытяжкой и варочной панелью также зависит от роста человека, который будет стоять у варочной панели. Система должна быть закреплена на такой высоте, чтобы голова человека не ударялась о корпус устройства.

Что необходимо для установки?

Для ремонта и установки вытяжной системы вам понадобятся:

• воздуховод для подачи воздуха в вентиляционный канал.

Совет: лучше выбрать пластиковый воздуховод, чем алюминиевый. Он выглядит красивее и работает тише.

• стяжки (2 штуки) – для крепления воздуховода на капоте;
• решетка для вентиляционного отверстия на крыше;
• отвертка (для деревянных стен);
• перфоратор или ударная дрель (для бетонной стены);
• пила по металлу и зачистной круг (для резки и отделки трубы);
• Лобзик – для проделывания отверстия в шкафу или полке (если система встроенная);
• спиртовой уровень, рулетка, маркер – для разметки
• нож
• отвертка;
• Герметик (силикон) – для заделки щелей и стыков между компонентами.

Во время всех работ обязательно надевайте перчатки и защитные очки!

О креплении вытяжной системы

Если система основана на проточной системе, в вентиляционной трубе должен быть установлен воздуховод диаметром не менее 120 мм. Он не должен быть сужен, согнут или растянут каким-либо образом, иначе теряется пропускная способность. Можно использовать круглые или квадратные воздуховоды.

Если вытяжка является циркуляционным каналом, нет необходимости подключать ее к вентиляционному каналу. Основной компонент, фильтр, необходимо приобретать отдельно.

Правильная установка вытяжки своими руками

Важной частью установки является расчет расстояния от варочной панели до вытяжки, чтобы оно соответствовало нормам и не мешало приготовлению пищи.

Встраиваемые модели не крепятся к стене, а устанавливаются в сам кухонный шкаф. После завершения установки на корпус необходимо установить защитную крышку, чтобы скрыть воздушные каналы.

Вытяжка должна быть немного шире варочной панели, чтобы отработанные газы полностью поглощались вытяжкой.

Этапы установки

Подробные шаги по установке приведены в таблице ниже.

Если вытяжка встраиваемая, снимите нижнюю полку шкафа и просверлите 4 отверстия по углам и отверстие в центре для воздуховода (в соответствии с его диаметром), как отмечено. Просверлите такие же отверстия в середине других полок, чтобы труба проходила через шкаф к вентиляционному отверстию.

Подключение вытяжки к вентиляционному каналу

В качестве воздуховода лучше всего использовать пластиковую, а не алюминиевую трубу. Он выглядит более эстетично, а сам материал долговечен, прост в установке и бесшумен в работе, поскольку гладкая поверхность не препятствует свободному потоку воздуха.

Установка вытяжного канала на кухне

Осторожно проведите провода через проделанные отверстия, чтобы не повредить сам провод. В месте соединения воздуховода с вентиляционным отверстием аккуратно отрежьте излишки воздуховода, оставив небольшой запас. Отрежьте несколько уголков, а затем загните их внутрь в вентиляционный канал. При протягивании воздуховода не делайте изгибов, а если их невозможно избежать, делайте угол не более 90°, иначе вы снизите эффективность забора воздуха.

Надежно закрепите воздуховоды и зафиксируйте их хомутами. Не забудьте загерметизировать щели в соединениях силиконом, чтобы не потерять способность тянуть через себя.

Наконец-то

Чтобы вытяжка работала исправно и избежать риска возгорания, очищайте ее не реже двух раз в год. Соблюдайте правила безопасности при работе с вытяжной системой, и она будет служить вам долго и безопасно.

Как сделать вытяжку в квартире

Установка собственной вытяжки: Как надежно подсоединить и закрепить вытяжку?

Приготовление пищи требует постоянной рециркуляции воздуха на кухне. Дым от плиты, подгоревшее молоко, вонючая еда или просто запотевшие окна – это невесело, даже если вы проделали большую работу. Сегодня мы расскажем вам, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Любой может подключить его к сети, если знает правила заземления и настенного монтажа. Также не помешает заранее узнать, какой тип кухонной вытяжки вам подходит и какой мощности она должна быть. Это хорошее место для начала.

Типы кухонных вытяжек

Установка вытяжки зависит от типа выбранной вами вытяжки. Существуют следующие типы:

• Встраиваемые (также известные как плоские и стандартные) – устанавливаются под шкафом над варочной панелью;
• Встраиваемые – устанавливаются внутрь настенного шкафа, благодаря чему идеально вписываются в любой дизайн интерьера;
• монтируется на стене над плитой и предлагается в различных вариантах;
• угловой – установленный в углу;
• Островные вытяжки – предназначены для кухонь с островом (могут быть установлены в любом месте, подвешены к потолку).

Совет! Независимо от типа вытяжки, вытяжка над варочной панелью может быть установлена только на высоте 70 см над варочной панелью и 80 см над газовой плитой.

Эксплуатация навеса

Помимо типа крепления, вытяжки также различаются по вентиляции.

• Вытяжки отводят застоявшийся воздух из кухни в вентиляционную шахту. Этот метод вентиляции называется вытяжкой. Это наиболее эффективное и продуктивное решение.
• Циркуляционные вытяжки проводят воздух через фильтры с активированным углем в корпусе, производя свежий воздух на выходе. Эта модель не требует вентиляции на кухне квартиры, поэтому ее установку можно назвать более простой, но менее эффективной с точки зрения очистки.

Типы режимов вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является ее очистительная способность, которая измеряется в кубических метрах в час. Как можно догадаться, это значение определяет количество кубических метров воздуха, которое вытяжка будет протаскивать через себя за час работы.

Согласно российским нормам, воздух на кухне должен обновляться 12 раз в час. Поэтому вы можете легко рассчитать, сколько мощности вам потребуется, используя эту простую формулу:

Площадь кухни * высота потолка * 12 раз

Также необходимо учитывать потери эффективности из-за изгиба воздуховода, длины воздуховода и других факторов. Добавьте к этой цифре 30%.

Например, если площадь вашей кухни составляет 6 кв. м, а высота потолка – 2,5 м, то расчет будет следующим:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет: При покупке следует также обратить внимание на уровень шума, издаваемого при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, издающие шум более 50 дБ. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним вентилятором. Кроме того, некоторые модели оснащены звукопоглощающим корпусом.

Заземление и заземление

Прежде чем я расскажу вам, как сделать вытяжку, стоит упомянуть об электробезопасности. Поскольку внутри корпуса скапливается много жира и влаги, существует повышенный риск поражения электрическим током, если вытяжка не подключена к электросети.

По этой причине вытяжка, установленная в доме, должна быть подключена к электросети тремя проводами: фаза, земля и нейтраль. Стандартный провод заземления имеет желтый цвет с зеленой полосой. Перед установкой убедитесь, что прибор заземлен для безопасного использования.

Если в вашем доме есть контур заземления и розетки евро типа, то проблем не возникнет: при подключении кабель соединяется с клеммой заземления, которая маркируется шинами разной длины или словом Ground (GND). Если устройство не имеет заземления, вы можете сделать его самостоятельно, прикрутив кабель к металлической части корпуса.
В России евророзетку с заземлением можно найти только в новых квартирах
Однако многие люди могут не найти дома евророзетку и задаются вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае вы можете сделать заземление самостоятельно, но ни в коем случае не подключайте нулевой провод к трубам и радиаторам. Он должен быть подключен к нейтральному проводу шторки.

Для этого откройте электрический щиток со счетчиками и поищите в стене закопанную трубу, из которой выходят провода (обратите внимание, провода 220 В!), или специальную шину, как показано на фото. Скорее всего, вы найдете на нем готовый штырь и уже проброшенные нейтральные провода. Это мертвая нейтраль, труба идеально заземлена. Проведите от него до кухни кабель витой пары сечением не менее 2,5 мм2 и подключите вытяжку через выключатель с предохранителем на 6,3 А.
Клемма нулевого проводника в прихожей

Обратите внимание! Если к нейтральному проводу уже подключены провода, ни в коем случае не отсоединяйте их! Существует опасность поражения электрическим током. Поместите свою проволоку поверх чужой и затяните гайку. Если проводов нет, а труба гладкая, снимите изоляцию и закрепите контакт провода на зажиме. Если вы не разбираетесь в этом, лучше обратиться к профессиональному электрику.

Вентиляция в квартире

Установка вытяжного канала на кухне почти всегда мешает правильной вентиляции квартиры. Часто рекомендуется установить дополнительную вентиляцию, но это не решает всех проблем. Дело в том, что если увеличить окно вентиляционного канала, его сечение останется прежним, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации довольно прост: установка дополнительного воздуховода с заслонкой, конструкция которого показана на фото.

Как вы можете видеть, на воздуховоде есть 2 отверстия. Клапан отмечен красным цветом. Когда она закрыта (в горизонтальном положении), воздух может выходить через окно, обеспечивая естественную вентиляцию кухни.

Когда давление создается вентилятором, клапан меняет свое положение и закрывает первое окно, таким образом, вентиляция осуществляется вытяжным вентилятором.

Главное преимущество такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется слабой и тонкой пружиной. На рисунке это показано пунктирной линией. Для клапанной крышки лучше всего использовать легкий материал, например, алюминий или пластик.

Выбор вентиляционного канала

Существует несколько типов кухонных вентиляционных каналов для домашней вентиляции:
Пластиковые воздуховоды более компактны и незаметны

• Пластиковые воздуховоды из ПВХ прочны, легки и бесшумны, так как благодаря своей гладкой поверхности они оказывают минимальное сопротивление воздуху. Имеются как жесткие узкие пластиковые воздуховоды, так и гибкие воздуховоды.
• Гофрированная алюминиевая труба – достаточно простой материал для монтажа своими руками, ее можно свободно согнуть до нужного размера. Еще одной особенностью гофрированных труб является то, что они не гудят и не вибрируют, в отличие от жестких воздуховодов. Однако существенным недостатком такого воздуховода является его неприглядный внешний вид, поэтому стоит подумать о том, куда спрятать вентиляцию, например, в гипсокартонный потолок.

Процесс установки вытяжки

Конечно, установка кухонной вытяжки своими руками зависит от ее типа и расположения вентиляционного канала. Сначала мы рассмотрим установку на примере прибора для скрытого монтажа в шкафу.

Невозвратный механизм

Обратный клапан предотвращает попадание воздуха обратно в кухню



• Если вы хотите сделать это правильно, начните с изготовления коробки для заслонки. Коробка может быть изготовлена из алюминия, оцинкованного листового металла или листовой стали в соответствии с приведенной выше схемой. Или, чтобы избавить себя от лишних хлопот, просто купите обратный клапан, который открывается как бабочка. Он должен быть расположен перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Затем закрепите его более прочно, заделав все щели монтажной пеной и приклеив его к корпусу, чтобы избежать резонанса.
• Сначала примерьте корпус заслонки и отметьте расположение отверстия на корпусе. Затем вы можете снять шкаф со стены и вырезать отверстие в нижней стенке для рамы с помощью электрического лобзика. Для этого просверлите отверстие внутри зоны разметки большим сверлом, затем вставьте полотно лобзика и начните вырезать нужную форму в шкафу.
• Затем таким же образом проделайте отверстия во внутренних полках (если они есть) для проводов. Проделайте квадратное отверстие в верхней стенке с припуском 3-5 мм для воздуховода.



Подключение воздуховода

• Следующий шаг – подключение воздуховода. Вставьте воздуховод через просверленные отверстия и придайте ему форму квадрата на верхней стенке шкафа. Отрежьте воздуховод с небольшим запасом, подрежьте углы и загните их наружу.
• Теперь вы можете повесить шкаф с фрамугой на стену. Обязательно закрепите все стыки каналов силиконовым герметиком во избежание потери мощности.
• Прикрепите самодельный короб к шкафу так, чтобы он соединял воздуховод с вентиляционной шахтой. Мы также проклеиваем его силиконом и заделываем большие щели пеной.
• После этого можно прикрепить вытяжку к шкафу. Прикрутите саморезами или дюбелями, если крепление предназначено для стены.
• Надежно закрепите рукав на кожухе и зафиксируйте его хомутом. На этом этапе нет необходимости герметизировать соединение.
• Если вы подключаете вытяжку напрямую, просто подсоедините кабель к вентиляционной шахте. Чтобы облегчить подключение воздуховодов, используйте специальную решетку с круглым отверстием, как показано на рисунке. Крепление воздуховода к вентиляционному отверстию
• При использовании воздуховодов из ПВХ монтаж аналогичен: просто соедините воздуховоды с аксессуарами в углах и подведите их к вентиляционной шахте.

Аксессуары для пластиковых воздуховодов

Совет! При монтаже вентиляции постарайтесь максимально уменьшить количество изгибов в трубе, чтобы тяга воздуха была достаточно хорошей. Мощность теряется примерно на 10% с каждым изгибом.

Настенный монтаж без шкафа

• Не все устанавливают настенные шкафы над плитой, опасаясь, что они быстро придут в негодность из-за пара и высокой влажности. Кроме того, настенные шкафы обычно узкие, что делает невозможным установку в них широких вытяжек. Если встроенного крепления нет, то U-образная рама из угловых кронштейнов крепится к стене с помощью дюбелей. Это крепление служит опорой для шкафа.
• Но как установить вытяжку, если вы не можете закрепить ее на стене с помощью обычных дюбелей? Такие проблемы часто возникают с газовыми плитами, когда труба мешает правильному креплению.
• В этом случае можно приобрести длинные сантехнические шпильки, которые с одной стороны выглядят как саморезы, а с другой стороны имеют резьбовую гайку. Просто вкрутите их в стену как шпильки и прикрепите к ним корпус вытяжки на необходимом расстоянии от стены.

Крепление вытяжки рядом с газовой трубой
Установка вытяжки на кухне – обучающее видео:

Приложение

Вытяжки необходимо чистить два раза в год, чтобы предотвратить их возгорание. Теперь вы знаете, как установить кухонную вытяжку, и сможете без проблем сделать это самостоятельно. Однако помните, что электромонтажные работы должны быть безопасными, и если вы не разбираетесь в них, пригласите электрика, который сделает это за вас.

Как самостоятельно проветрить кухню

Когда вы готовите еду и моете посуду, в воздух кухни выделяются тепло, запахи и влага. Если система вентиляции кухни не работает, эти запахи и ароматы могут улетучиваться в жилые помещения. Как можно представить себе уют, если в доме не перестает пахнуть борщом и фрикадельками!

Поэтому владельцы задаются вопросом: “Как вентилировать кухню в квартире?

Тонкости кухонной вентиляции

Поврежденная вентиляционная шахта кухни

Прежде чем сделать хорошую систему вентиляции кухни в квартире, важно понять, как она работает. Большинство старых домов сдавались с вентиляционными выступами на кухне – обязательными элементами системы воздухообмена магистральных и спутниковых систем. Комбинированные квартиры собирают воздух в главном воздуховоде и выводят его наружу. Это означает, что даже в случае пожара на нижних этажах нет возможности выхода воздуха из воздуховода в квартиры, а также выхода воздуха из одной квартиры в другую. Шахта для вентиляции кухни скрыта в нише, показанной на фото выше.

Характеристики вентиляции в многоквартирных домах:

• Вентиляционные каналы (трубы) из кухонь в разных квартирах соединены между собой;
• Из одной квартиры в час необходимо удалять от 60 до 90 кубических метров воздуха.

Основной закон воздухообмена – циркуляция. Свежий воздух должен заменять отработанный воздух, если он должен выводиться наружу. Однако большинство владельцев зданий уже заменили старые деревянные окна на пластиковые, создав герметичную конструкцию, которая полностью перекрывает приток свежего воздуха в квартиру.

Владельцы считают, что решение проблемы заключается в более частом проветривании. Но это ошибка. Здоровый микроклимат может быть достигнут только за счет постоянного и контролируемого воздухообмена.

Открытые ставни приводят к резким скачкам температуры и сквознякам в квартире зимой. Вентиляционные каналы (если они не засорены) могут проветриваться только при открытых окнах.

В других случаях жильцы страдают от:

• высокая влажность;
• недостаток кислорода;
• повышение уровня углекислого газа;
• рост плесени;
• распространение запахов готовящейся пищи по всей квартире.

Для того чтобы вентиляция кухни работала идеально, необходимо соблюдение всего двух условий:

• Подача свежего воздуха;
• Вытяжной воздух.

Теперь вы можете легко сделать собственную вентиляцию для кухни. Первым шагом в ремонте системы вентиляции кухни является проведение диагностики.

Проверка общей вентиляции

В некоторых случаях вы можете самостоятельно отремонтировать кухонную вентиляцию. В каждом доме есть общая система вентиляции, но зачастую она совершенно не функционирует.

Как проверить, работает ли вентиляция на кухне:

• Возьмите кусок тонкой бумаги размером с ладонь и приложите его к вентиляционной решетке. Если она прилипает и не отваливается, значит, вентиляция на кухне работает, и вы беспокоитесь без необходимости;
• Зажгите спичку и приложите ее к вентиляционному отверстию. Если пламя достигает вентиляционного отверстия, значит, с вентиляцией на кухне все в порядке. Проверьте вентиляцию в кухне на фотографии. Когда язык держится вертикально, вентиляция кухни не работает. Если пламя проникает в кухню, происходит обратный ток в системе вентиляции. Этот метод никогда не используется профессионалами, поскольку в воздуховодах могут скапливаться горючие газы.

Накройте решетку листом бумаги

Безопасный метод проверки вентиляции на кухне показан на рисунке.

Если вентиляция на кухне не работает, можно снять решетку, промыть ее (иногда она настолько забивается пылью и жиром, что не пропускает воздух). Затем вставьте щетку с длинной ручкой в кухонную вентиляцию и прочистите воздуховод, насколько сможете дотянуться.

Жильцам категорически запрещается самостоятельно чистить или ремонтировать вентиляционный канал из кухни. Это задача для компании по управлению зданием. На место происшествия вызываются специалисты с оборудованием и навыками. Иногда достаточно удалить птичье гнездо из вентиляционного отверстия, и на кухне, как по волшебству, появляется сквозняк.

Но иногда соседи просто убирают свою часть вентиляционного выступа на кухне, чтобы освободить дополнительное место для кладовки. Затем вам нужно будет построить собственную вентиляцию на кухне.

Вал расположен в виде стеллажа.

Продуманное решение для вентиляционной полки на кухне, показанной на фотографии.

Хорошая мебель скрывает недостатки кухни с изображенным на фото вентиляционным карнизом.

Как сохранить воздух в вашем доме

Существует два способа подачи свежего наружного воздуха в квартиру для вентиляции кухни

• Оконные входы;
• настенные вводы.

Оконная форточка должна быть установлена профессионалом. Настенный клапан может установить любой домашний мастер.

Вентиляционные отверстия в окнах

Это простые, недорогие устройства, которые сегодня регулярно используются в схемах вентиляции кухни в современных домах. Вентиляция обеспечивает нормальный приток воздуха, заглушая уличный шум.

Вентиляционные отверстия устанавливаются на створке или раме окна. Окно кухни в квартире, оборудованное вентиляционным отверстием. Она никогда не отпарится. Аккуратный и маленький клапан практически незаметен, не пропускает пыль и не охлаждает воздух.

Вы можете не просто вентилировать кухню, но и оснастить ее техническими “наворотами”, такими как гидравлическое управление притоком воздуха. Воздухозаборники с этой функцией имеются в продаже. Они открываются и начинают проветривать именно тогда, когда на кухне варится суп или печется пирог, т.е. при высокой влажности. Датчик реагирует на уровень влажности и изменяет сечение отверстия.

В качестве опции предлагается акустический навес, который поглощает шум с улицы.

Широкий ассортимент вентиляторов позволяет выбрать подходящий для каждого оконного профиля: белый, черный, дуб или тик.

Однако, чтобы вентилятор работал правильно, важно обеспечить отток воздуха из кухни.

Впускной клапан настенного монтажа

Конструкция впускного клапана свежего воздуха

Пристенные входы также известны как “финские входы”. Это небольшое устройство, которое несложно установить, но без него нормальная вентиляция на кухне была бы невозможна. Настенное вентиляционное отверстие пропускает воздух в помещение, не допуская проникновения насекомых, пыли и сквозняков.

Преимущество настенных вентиляционных систем заключается в том, что их легко установить. Нет необходимости вызывать мастера и повреждать профиль пластикового окна.

Другими преимуществами настенных демпферов являются

• не потребляет электроэнергию;
• поглощает шум;
• имеет небольшой размер и приятный дизайн;
• быстро и легко устанавливается.

Были использованы настенные клапаны с фильтрацией воздуха и автоматической подачей воздуха на основе гидрорегуляции. Поток воздуха можно также регулировать вручную, закрывая или открывая заслонку.

Фильтры следует очищать раз в 6-12 месяцев, промывая их теплой водой.

Установка настенного впускного клапана

Перед установкой впускного клапана в квартире необходимо найти подходящее место на кухне. В идеале клапан не должен быть слишком заметным. Многие люди выбирают место рядом с радиатором. Воздух, выходящий из клапана, будет предварительно нагрет. Главным критерием выбора места является наличие выхода наружу, чтобы свежий воздух мог поступать внутрь:

• В стене проделывается отверстие диаметром чуть больше трубы клапана. Небольшой запас необходим для правильного позиционирования трубы;
• Труба вставляется в вентиляционное отверстие на кухне. Щели между ним и стеной заделываются;
• Отрежьте лишний кусок трубы (обычно она продается стандартной длины 1 м). Труба должна быть заподлицо с поверхностью стены с внешней стороны и выступать не более чем на 1 см с внутренней стороны;
• В отмеченных точках делаются отверстия для крепления обсадной трубы;
• Вставляются фильтры (если они предусмотрены конструкцией) и устанавливается внешняя решетка;
• Со стороны улицы устанавливается дождевой барьер для предотвращения попадания влаги в отверстие. Если отверстие просверлено с уклоном в сторону улицы, дождевой барьер не нужен.

Правильно организованная пассивная приточная вентиляция на кухне возможна при условии обеспечения отвода воздуха.

Как обеспечить воздухообмен в квартире

Если система общественной вентиляции на кухне не работает, вы можете самостоятельно организовать поток воздуха с помощью системы механической тяги.

Вытяжной вентилятор

Очень простая и эффективная мера, когда система вентиляции кухни не работает. Вентилятор можно использовать самостоятельно или в дополнение к кухонной вытяжке. Многие эксперты рекомендуют установить рециркуляционную вытяжку (фильтр, который очищает воздух, а затем направляет его обратно в помещение) и вентилятор на выходе кухонного воздуховода своими руками.

Для правильной вентиляции кухни обычно используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитываются следующие параметры:

• Мощность определяется по формуле: площадь кухни * высота потолка * 10. Здесь 10 означает кратность воздухообмена в час;
• Уровень шума составляет от 40 до 70 децибел;
• безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
• наличие жировых фильтров;
• наличие датчиков влажности. Они включаются и выключаются автоматически.

Прежде чем правильно вентилировать кухню с помощью вытяжного вентилятора, необходимо выбрать место его установки. Это может быть окно, вентиляционное отверстие в несущей стене кухни или вентиляционный канал.

Вентиляторы, установленные непосредственно в вентиляционном канале

Пример установки системы вентиляции кухни показан на фото.

Кухонный вытяжной вентилятор в вентиляционный канал

Большинство домовладельцев прибегают к этому методу. Она действительно эффективна, поскольку вытяжное устройство располагается непосредственно над варочной панелью и мгновенно удаляет пары и запахи. Из вытяжки вентиляционный канал ведет непосредственно в систему коллективной вентиляции. Здесь необходимо соблюдать одно правило:

В продаже имеются специальные вентиляционные решетки с двумя выходами: один для естественного потока воздуха и один для вытяжной трубы. Это правильное решение.

Пар и теплый воздух в помещении поднимаются вверх, и решетка должна оставаться открытой для удаления парового облака. Отработанный воздух из жилых помещений также выводится через решетку.

Закрывая решетку, вы полностью нарушаете естественную вентиляцию. Сотрудники газовой службы укажут на эту ошибку и проинструктируют вас об ее скорейшем устранении.

Важно правильно выбрать вытяжку. Он должен быть подходящего размера и мощности для данного помещения. Например, вытяжка наиболее эффективна, если площадь ее поверхности равна площади варочной поверхности.

Самые слабые кухонные вытяжки работают с производительностью от 250 до 300 кубических метров воздуха в час. Самые мощные из них имеют производительность 1200 кубических метров воздуха в час. Слишком мощный прибор на кухне может нарушить циркуляцию воздуха в вентиляционной системе здания, которая рассчитана в среднем на 75 кубических метров воздуха в час из одной квартиры. Система вентиляции на кухне создает давление воздуха, которое выталкивает “ваши” запахи в квартиры соседей.

Таким образом, мощность рассчитывается по формуле:

Площадь кухни, умноженная на 10.

Чтобы вытяжка работала эффективно и безопасно как часть схемы вентиляции кухни, важно правильно ее установить. Чем ближе вытяжка расположена к варочной поверхности, тем меньше будет распространяться тепло и запахи от приготовления пищи. Однако слишком низко установленная вытяжка может мешать приготовлению пищи или даже расплавиться от жара.

Оптимальная высота вытяжки – 55-56 см над варочной поверхностью.

Помимо описанных выше систем вентиляции кухни, существует также приточно-вытяжная система, обеспечивающая максимальный комфорт. Однако они громоздкие и дорогие, поэтому обычно не используются на кухнях в многоквартирных домах.

Самостоятельная установка вытяжки

Всем известно, что во время приготовления пищи воздух на кухне должен постоянно циркулировать. Неприятны любые запахи, например, горелого молока, жареной курицы, кухонных испарений или запотевших окон. И находиться на такой кухне неприятно, даже если в помещении сделан хороший ремонт. Читайте дальше, чтобы узнать, Как установить вытяжку на кухне .. чтобы избавиться от вышеперечисленных проблем.

Каждый, кто делает вытяжку своими руками, знает, как установить вытяжку, но благодаря этой статье любой сможет понять, как сделать вытяжку и сделать это легко, просто имея приблизительное представление о принципах заземления. А также понять, как сделать настенные крепления. Перед установкой вытяжки необходимо решить, какой тип вытяжки подходит для вашей кухни, и выбрать подходящую мощность. Вот так.

Типы кухонных вытяжек

Тип вытяжки влияет на способ установки изделия. Вытяжки можно разделить на несколько типов.

• Плоские или стандартные настенные изделия, которые устанавливаются под полкой над варочной панелью.
• Встраиваемые вытяжки – это устройства, которые монтируются в шкаф, подвешенный над варочной панелью. Эти изделия хорошо сочетаются с любым типом декора.
• Настенные устройства – эти вытяжки должны крепиться к стене, на которой расположена варочная панель. Настенные вытяжки выпускаются различных форм и конструкций.
• Угловые вытяжки предназначены для установки в углу.
• Островные вытяжки предназначены для кухонь с островом. Это изделие можно установить в любом месте кухни, просто прикрепив вытяжку к потолку.

Обратите внимание! Установка вытяжки должна выполняться на расстоянии 70 сантиметров метров от варочной панели; если квартира оборудована газовой варочной панелью, это расстояние должно составлять 80 сантиметров. Это расстояние не зависит от типа продукта.

Основные режимы работы вытяжки

Помимо дифференциации продукции по типу, вытяжки также различаются по режиму работы, т.е. Режим вентиляции .

• Режим проточной вентиляции. В этом режиме прибор отводит плохой и загрязненный воздух из кухонного помещения в вентиляционную шахту. Этот режим работы также известен как режим вытяжки воздуха или режим отвода воздуха. Это самый эффективный и действенный режим вытяжки и очистки воздуха.
• Режим циркуляции. В этом режиме изделия втягивают загрязненный воздух через фильтры из активированного угля, расположенные в корпусе вытяжки, получая таким образом очищенный воздух. Эти изделия не требуют наличия дымохода на кухне. Установка таких вытяжек относительно проста и понятна. К сожалению, такие продукты не очень эффективно очищают воздух.

Выбор мощности прибора

Мощность прибора – самый важный элемент, который следует иметь в виду при покупке. Кроме того, мощность также отвечает за качество очистки воздуха. Этот показатель измеряется в кубических метрах в час. В принципе, становится ясно, что это значение указывает на сколько кубических метров загрязненного воздуха будет проходить через навес в течение часа работы.

В Российской Федерации норма обновления воздуха на кухне составляет один раз в двенадцать часов или два раза в день. Используя эту простую формулу, вы можете легко рассчитать необходимую мощность очистителя воздуха, который вам нужен. Для этого площадь поверхности кухни, умноженная на высоту потолка и умножить на 12.

Кроме того, учитывайте потери мощности, которые возникнут при изгибе воздуховода, и длину вентиляционного канала. Чтобы рассчитать это, прибавьте к полученному результату тридцать процентов.

Попробуем рассчитать мощность прибора для маленькой кухни: предположим, что площадь нашей кухни составляет шесть квадратных метров, а высота потолка – два с половиной метра. Расчет будет следующим: 6*2,5*12*1,3=234 кубических метра.

Примечание: При покупке, пожалуйста, убедитесь, что проверьте уровень шума. которые вытяжка будет излучать во время работы. Производители должны указывать этот показатель в децибелах. Не покупайте модели, уровень шума которых превышает 50 децибел. Существует огромный выбор таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, оснащенные звукопоглощающими уплотнителями.

Заземление электроприборов

Абсолютная необходимость при установке вытяжки Необходимо соблюдать правила электробезопасности. Поскольку кухни постоянно подвергаются воздействию влаги, а уровень влажности обычно высок, существует повышенный риск поражения электрическим током. Это может произойти, если прибор неправильно подключен к электросети.

Вытяжку следует подключать к электросети с помощью трех проводов: фазного, заземляющего и нейтрального. Как правило, провод заземления имеет желтый цвет. Перед включением прибора необходимо заземлить его.

Осуществлять заземление вытяжки не является проблемой, если в вашей квартире есть евророзетка. Но что, если у вас его нет?

В жилых домах в таких случаях предусмотрена специальная труба, из которой обычно выходят другие провода (необходимо соблюдать особую осторожность, так как эти провода находятся под напряжением). Эта конкретная труба очень хорошо заземлена. Что вам нужно сделать, так это проложить провод с минимальным сечением 2,5 мм от этой трубы к вытяжке. А сама вытяжка должна быть подключена через выключатель на 6,3 А, чего должно быть достаточно. Никогда не заземляйте прибор на трубы или радиаторы, так как это может привести к поражению электрическим током.

Вентиляция в квартире

Как правило, кухонный вытяжной вентилятор может препятствовать нормальной вентиляции. Для установки обычно необходимо пробить дополнительное отверстие, но это не решит проблему, так как увеличение вытяжного окна не изменит сечение самого воздуховода. Однако из этой ситуации есть выход: установка дополнительного воздуховода, который оснащен грибовидным клапаном.

Такой клапан работает по следующему принципу: когда во время работы вентилятора создается давление, клапан закрывает одно окно, и таким образом происходит вентиляция с помощью вытяжки. Преимуществом этой системы является отсутствие обратной тяги при работающем вентиляторе и сохранение естественной вентиляции при выключенном агрегате. Управление дроссельной заслонкой достигается за счет тонкой пружины. Крышка изготовлена из легких материалов, таких как пластик или алюминий.

Какой адаптер для воздуховодов следует использовать?

Диффузоры выпускаются в двух вариантах.

• Пластиковые воздуховоды из ПВХ. – Они прочные, легкие и бесшумные. Все это благодаря их гладкой поверхности, которая не препятствует потоку воздуха. Существуют жесткие пластиковые трубы и гибкие пластиковые трубы.
• Алюминиевая гофрированная труба. Самый простой материал, из которого можно сделать воздуховоды самостоятельно. Этот материал может быть гибко согнут до необходимого размера. В отличие от жестких воздуховодов, гофрированные воздуховоды не вызывают гула и вибрации. Недостатком таких воздуховодов является их некрасивый внешний вид, поэтому их очень часто прячут в гипсокартонные короба.

Установка вытяжных каналов

Первый шаг при установке вытяжки . изготовление коробки с заслонкой. Он может быть изготовлен из алюминия или оцинкованной стали. Если вы не хотите возиться с коробом и устанавливать в нем заслонку, стоит приобрести обратный клапан, который устанавливается непосредственно перед вентиляционным каналом.

Корпус можно установить на подвесном шкафу над варочной панелью. Обязательно заделайте все щели монтажной пеной. Прежде всего, просто примерьте корпус и проведите линию для будущих отверстий. Затем снимите шкаф и вырежьте отверстие электрическим лобзиком. Если в шкафу есть полки, в них также необходимо сделать точно такое же отверстие.

Следующим этапом является подключение воздуховода. Для этого вставьте воздуховод в отверстия, вырезанные в шкафу. После того как воздуховод вставлен, шкаф можно повесить на место. Если в муфте есть какие-либо стыки, заделайте их герметиком. Теперь прикрутите вытяжку к шкафу с помощью саморезов.

При изготовлении воздуховода своими руками старайтесь делать как можно меньше изгибов в трубе, чтобы не терять тягу воздуха.

Вот и все. Маска готова! Остается добавить, что чистить кухонную вытяжку следует не реже двух раз в год, чтобы обезопасить свой дом от пожара.

Естественная вентиляция: как должна работать ваша вытяжка

Знать технические детали “идеальной” кухонной вентиляции

В чем проблема: Кухни в квартирах (и часто в домах) обычно проектируются с естественной вытяжной вентиляцией. Другими словами, имеется воздуховод, через который отработанный воздух удаляется из помещения.

На практике большинство владельцев преобразуют естественную вентиляцию в принудительную, т.е. устанавливают вытяжной или канальный вентилятор. Получается, что если нет электричества или не включены вентиляторы (а они никогда не работают постоянно), отработанные воздушные массы не удаляются из квартиры. Что делать?

Неисправность: слишком мощный канальный вентилятор
Идея быстро “вытолкнуть” кухонные пары и запахи из кухни в вентиляционное отверстие вполне понятна, как и желание использовать для этой цели мощный вентилятор. Однако в случае с естественной вентиляцией такой план невыполним.

Сателлитный” канал, выходящий в жилое помещение, и “магистральный” канал, создающий естественную тягу, имеют определенное сечение, рассчитанное на прохождение определенного количества воздуха. Поэтому мощный вентилятор может доставить массу неприятностей.

Во-первых, если вентилятор производительностью 500-800 кубических метров в час не обеспечивает достаточный приток воздуха, он начнет перегреваться – по сути, он выйдет из строя раньше, чем должен.

Во-вторых, единственный способ обеспечить приток свежего воздуха в том же количестве, что и отток, – это открыть окно. В результате жилые помещения становятся холодными зимой и пыльными летом. Вам следует подумать о механической приточной вентиляции.

В-третьих, мощный вентилятор создаст повышенное давление в “магистрали”, что в лучшем случае “заразит” систему, и все последующие квартиры будут лишены вытяжки. В худшем случае избыточное давление может привести к опрокидыванию контура – и тогда отработанный воздух и запахи могут вырваться к соседям.

Каковы последствия?
Мощность вентилятора должна соответствовать мощности вентиляционного канала. Для кухонь подходит вентилятор с производительностью 140-170 кубических метров в час.

2. вентилятор должен иметь обратный клапан, который открывает вентиляционный канал при выключении устройства. Его максимальная мощность не должна превышать более чем в два раза необходимую рабочую мощность для вашего дома. Как его рассчитать, вы узнали в первой статье цикла “Вентиляция”.

3. если вы можете себе это позволить, не ограничивайтесь осевым вентилятором в кухонном воздуховоде: запланируйте механическую систему вентиляции.

Важно: Канальный вентилятор – это не что иное, как полузакрытая заслонка. Это означает, что когда устройство выключено, естественная вытяжка из квартиры ухудшается по сравнению с тем, что было до установки устройства.

Поэтому в дополнение к вентилятору необходимо приобрести решетку, в которой, помимо отверстия для крепления вентилятора, имеется второе отверстие для потока воздуха при выключенном вентиляторе (см. фото). Это отверстие должно быть закрыто легким (например, чешуйчатым) обратным клапаном, чтобы слабая естественная тяга в воздуховоде могла его открыть. Когда вентилятор включен, обратный клапан сам закрывает другую впускную решетку, предотвращая обратный поток воздуха в квартиру.

Решение 3. Установите адаптер для двух выходов на вентиляционном канале. Разные вентиляционные каналы на кухне будут отвечать за разные ситуации. Первый соединен с вытяжкой, второй оснащен обычной вентиляционной решеткой с обратным клапаном. Эти адаптеры изготавливаются из оцинкованного стального листа и подбираются индивидуально только под размер и тип устанавливаемой решетки.

Почему запахи могут проникать на кухню из других квартир
Конструктивные особенности высотных зданий могут влиять на работу системы естественной вентиляции, создавая неконтролируемые воздушные потоки. Ведь прихожая в многоэтажном жилом доме – это, по сути, тот же “ствол” вентиляционной шахты, куда воздух поступает через окна лестничной клетки и входную дверь в прихожую.

Если входная дверь закрыта неплотно, вас может засосать воздух из квартир на нижних этажах. Это явление особенно часто встречается в многоквартирных домах, где дверь шахты лифта расположена на лестничной клетке – шахта лифта еще лучше всасывает воздух. В зданиях с односторонним расположением квартир (все окна квартир выходят на одну сторону здания) эта проблема усугубляется горизонтальными воздушными потоками, которые переносят запахи из квартир с наветренной стороны в квартиры с подветренной стороны.

Еще одна “вентиляционная шахта” – мусоропровод. Эта “шахта” не должна издавать никаких запахов. Воздух должен поступать в него через периодически открываемые контейнеры и выходить через вентиляционную шахту, расположенную над мусоропроводом – на крыше.

Однако часто это не так: под дымоходом находится камера для отходов (отходы должны быть каким-то образом утилизированы), которая обычно закрывается неплотно прилегающей дверцей. Поскольку мусорокамера не герметична, в мусоропровод поступает не только воздух, но и поток воздуха, который вместе с запахами выбрасывается на лестничную клетку через неплотно закрытый люк мусоропровода. С лестничной клетки этот воздух попадает в квартиры через неплотности в дверях. И чем выше этаж, тем больше вероятность возникновения этого явления (воздух поднимается по пути и давление увеличивается).
