Автоматический выключатель остаточного тока своевременно реагирует на утечку тока и отключает нагрузку. Для того чтобы правильно выбрать автоматический выключатель остаточного тока, необходимо учитывать три основных параметра: номинальный ток, отключающую способность по току короткого замыкания и класс выключателя.
16 ампер – сколько киловатт нагрузки выдержит электрическая система?
Пересчет ватт в амперы и наоборот – понятие относительное, поскольку это разные единицы измерения. Ампер – это физическая мера силы электрического тока, т.е. скорости, с которой электричество течет по кабелю. Ватт – это мера электрической мощности, или скорости, с которой расходуется электрическая энергия. Однако этот перевод необходим для того, чтобы рассчитать, соответствует ли величина тока величине его мощности.
Таблица для перевода ампер в ватты
Чтобы перевести ватты в амперы, используйте предыдущую формулу, расширив ее. Чтобы рассчитать силу тока, разделите мощность на напряжение: I = P/U. В таблице ниже приведены значения силы тока для электроприборов различного напряжения – 6, 12, 24, 220 и 380 В.
Обратите внимание, что для высоковольтных сетей указанная сила тока изменяется в зависимости от коэффициента полезного действия.
Таблица соотношения ампер и ватт в зависимости от напряжения.
| 6В | 12В | 24В | 220В | 380В | |
| 5W | 0,83А | 0,42А | 0,21А | 0,02А | 0,008А |
| 6W | 1,00А | 0,5А | 0,25А | 0,03А | 0,009А |
| 7W | 1,17А | 0,58А | 0,29А | 0,03А | 0,01А |
| 8W | 1,33А | 0,66А | 0,33А | 0,04А | 0,01А |
| 9W | 1,5А | 0,75А | 0,38А | 0,04А | 0,01А |
| 10W | 1,66А | 0,84А | 0,42А | 0,05А | 0,015А |
| 20W | 3,34А | 1,68А | 0,83А | 0,09А | 0,03А |
| 30W | 5,00А | 2,5А | 1,25А | 0,14А | 0,045А |
| 40W | 6,67А | 3,33А | 1,67А | 0,13А | 0,06А |
| 50W | 8,33А | 4,17А | 2,03А | 0,23А | 0,076А |
| 60W | 10,00А | 5,00А | 2,50А | 0,27А | 0,09А |
| 70W | 11,67А | 5,83А | 2,92А | 0,32А | 0,1А |
| 80W | 13,33А | 6,67А | 3,33А | 0,36А | 0,12А |
| 90W | 15,00А | 7,50А | 3,75А | 0,41А | 0,14А |
| 100W | 16,67А | 3,33А | 4,17А | 0,45А | 0,15А |
| 200W | 33,33А | 16,66А | 8,33А | 0,91А | 0,3А |
| 300W | 50,00А | 25,00А | 12,50А | 1,36А | 0,46А |
| 400W | 66,66А | 33,33А | 16,7А | 1,82А | 0,6А |
| 500W | 83,34А | 41,67А | 20,83А | 2,27А | 0,76А |
| 600W | 100,00А | 50,00А | 25,00А | 2,73А | 0,91А |
| 700W | 116,67А | 58,34А | 29,17А | 3,18А | 1,06А |
| 800W | 133,33А | 66,68А | 33,33А | 3,64А | 1,22А |
| 900W | 150,00А | 75,00А | 37,50А | 4,09А | 1,37А |
| 1000W | 166,67А | 83,33А | 41,67А | 4,55А | 1,52А |
Какую нагрузку может выдержать одна розетка?
Вопрос о том, сколько розеток может поместиться в одном удлинителе, довольно запутанный. Ведь существует множество факторов, которые влияют на прочность проводки в каждом конкретном случае. Чтобы определить мощность одной розетки, необходимо разобраться в некоторых понятиях и определениях.
Напряжение. Это физическая величина, показывающая работу, затраченную на перемещение заряда из одной точки электрической цепи в другую. Единицей измерения является вольт. В нашей стране используется напряжение 220 В. Это следует учитывать, так как по нему рассчитывается нагрузка, которую может выдержать розетка.
Сила тока. Это отношение количества заряда, прошедшего через поверхность, ко времени прохождения. Измеряется в амперах. Для наших розеток это значение обычно составляет от 6,3 А до 10 А.
Измерение силы тока
Мощность. Показывает скорость преобразования, потребления или передачи электроэнергии любой системы. Измеряется в ваттах. Мощность электроприбора указывается в его техническом паспорте и обычно находится на его корпусе.
Номинальная мощность электрической розетки – это показатель количества ватт, которое может выдержать сама розетка и проводка при одновременной работе нескольких электроприборов или одного мощного прибора.
Простой расчет с использованием имеющихся данных выглядит следующим образом: Чтобы рассчитать допустимое количество ватт, просто умножьте силу тока на напряжение. Для наших бытовых розеток расчет выглядит следующим образом: 6,3 А * 220 В = 1 386 ватт. Таким образом, общая мощность электроприборов, которые могут быть одновременно подключены к одной розетке, не должна превышать 1 386 ватт.
Дополнительная информация: IRF3205: характеристики, продукция, распиновка и технический паспорт
Сколько розеток можно подключить с помощью одного кабеля сечением 2,5 квадрата?
Сразу следует отметить, что согласно ГОСТ Р 53315-2009, в жилых помещениях (квартиры и частные дома) допускается электропроводка для розеток медным кабелем ВВГнгLS с сечением каждой жилы 2,5 мм.кв.
Сколько киловатт может выдержать автоматический выключатель на 16 А, 25 А, 32 А и 50 А?
Чтобы понять, сколько киловатт выдержит автоматический выключатель, важно учитывать не только напряжение, но и силу тока, которая измеряется в амперах. Проще говоря, та же мощность, измеряемая в киловаттах, – это не что иное, как ампер, умноженный на напряжение сети.
Итак, мы знаем, что в однофазной сети 220 В используется 16-амперный однополюсный выключатель. Это означает, что основные параметры напряжения уже есть, это 220 вольт.
Мы также знаем, что перед нами 16-амперный автоматический выключатель. Значит, у нас есть значение тока в 16 ампер. Осталось подставить эти значения и рассчитать, сколько киловатт выдержит 16-амперный, 25-амперный, 32-амперный и 50-амперный автоматический выключатель.
Для этого используйте следующую формулу для расчета, возьмите и умножьте амперы на напряжение сети: 16 x 220 = 3 520 ватт.. Переведя ватты в киловатты, получаем 3,5 кВт мощности. Именно столько киловатт мощности может выдержать 16-амперный автоматический выключатель.
Точно так же выполните все необходимые расчеты для 25-, 32- и 50-амперных автоматических выключателей.
Мощность нагрузки 25- и 32-амперных автоматических выключателей
Аналогичным образом рассчитайте нагрузочную способность 25- и 32-амперных автоматических выключателей. Для этого сначала умножьте 25 x 220, чтобы получить 5500 ватт. Переведя ватты в киловатты, мы получим мощность 5,5 кВт.
Для прибора на 32 ампера необходимо также умножить 32 на 220 – это рабочее напряжение однофазной сети 220 вольт. В результате получается 32х220=7040, или около 7 кВт мощности.

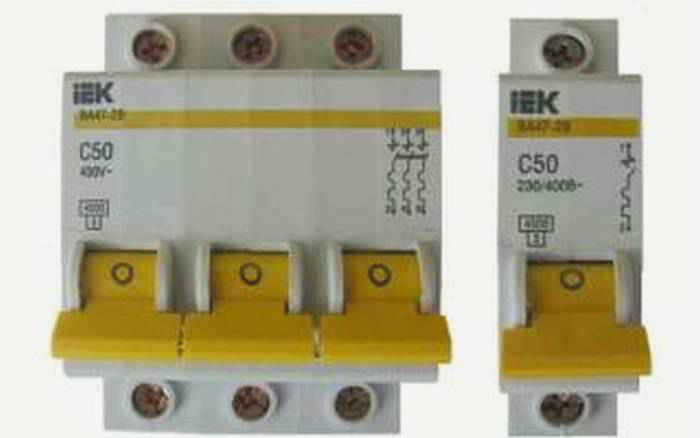

Если вы сделаете такой же расчет, то узнаете, что 50-амперный автоматический выключатель может выдержать нагрузку в 11 киловатт. Надеюсь, я достаточно просто объяснил, сколько киловатт может выдержать автоматический выключатель на 16 А, 25 А, 32 А и 50 А.

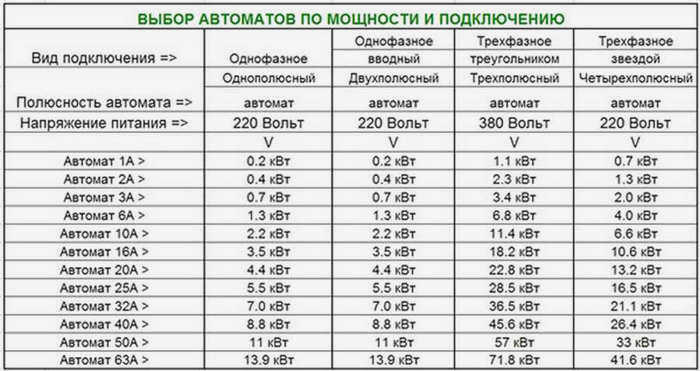

Таблицы данных для расчета мощности автоматических выключателей
Если вы не хотите вникать в расчеты, добрые люди давно придумали специальные таблицы, по которым несложно узнать, сколько именно киловатт выдержит автоматический выключатель.
Для этого нужно найти в таблице рабочее напряжение сети и номинал автоматического выключателя. В результате вы получите суммарную мощность, которую он может выдержать в течение короткого промежутка времени.
Подведем краткий итог. Чтобы узнать, какую мощность может выдержать автоматический выключатель, необходимо:
- Знать номинальную силу тока автоматического выключателя;
- Выяснить, в какой сети будет использоваться автоматический выключатель – однофазной (220 В) или трехфазной (380 В);
- Произвести все необходимые расчеты, умножив амперы на напряжение сети.
Какой тип шнура подходит для этих розеток?

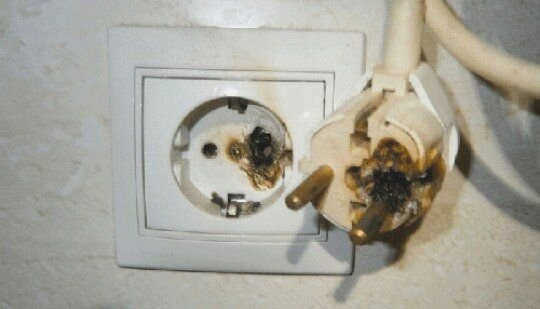

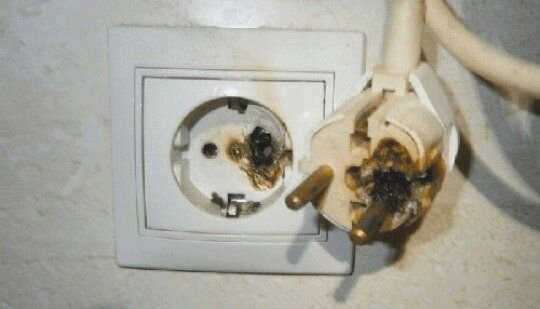

Для нормальной работы розетки необходимо правильно рассчитать сечение кабеля, иначе она не сможет выдержать даже предусмотренные 3,5 кВт. Необходимо выбрать оптимальное сечение кабеля, чтобы избежать расплавления. Допустимо использовать большее сечение, но не меньшее.

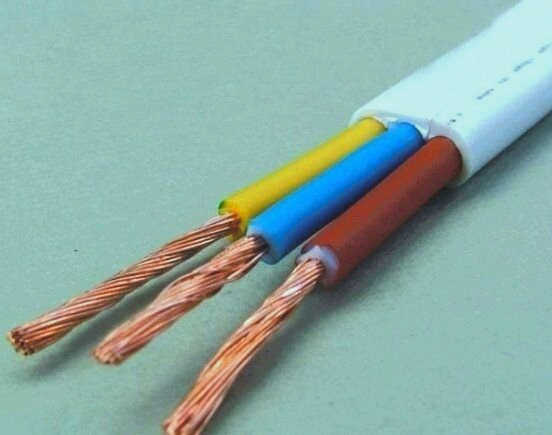

Лучшим выбором для розетки 16 А является медный кабель с сечением 2,5 квадратных миллиметра. Он выдерживает нагрузку до 4,6 кВт. Однако не забывайте о розетке, которая может расплавиться от повышенной нагрузки.
Допустимая нагрузка для кабеля диаметром 1,5 мм составляет 3,3 кВт. Однако в большинстве случаев этого недостаточно для подключения розетки на 16 А. В любом случае, учитывайте общую мощность приборов, которые будут подключены к розетке. Нет смысла покупать более толстый и дорогой кабель, если он не соответствует действующим стандартам.

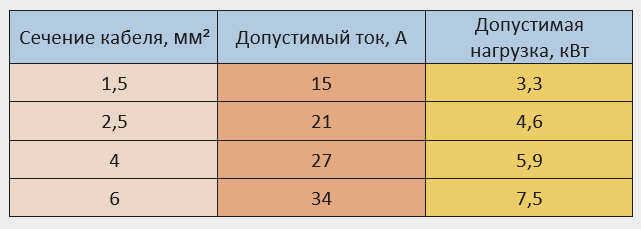

Нагрузочная способность кабелей различного сечения
Обратите внимание, что все приведенные ниже значения относятся к однофазной сети. Если в сети 3 фазы, можно подключать кабели меньшего сечения. Для фазы 1 я настоятельно рекомендую покупать подходящие кабели и не экономить на них.
В таблице ниже приведена нагрузочная способность медных кабелей различного сечения.
Эта таблица позволит вам рассчитать нагрузку, которую может выдержать розетка 16 А, и понять, какой тип кабеля следует к ней подключить. Это поможет вам обезопасить себя и продлить срок службы розеток и выключателей.
Спасибо, что дочитали эту статью до конца! Я надеюсь, что эта информация оказалась для вас полезной.
Пожалуйста, ставьте лайк и подписывайтесь на канал.
Типы автоматических выключателей
При выборе автоматического выключателя очень важно изучить все характеристики устройства. Также следует тщательно рассчитать суммарную мощность всех устройств, которые вы собираетесь подключить к каждой группе автоматических выключателей. От этих факторов будет зависеть не только скорость работы автоматического выключателя, но и его качество.

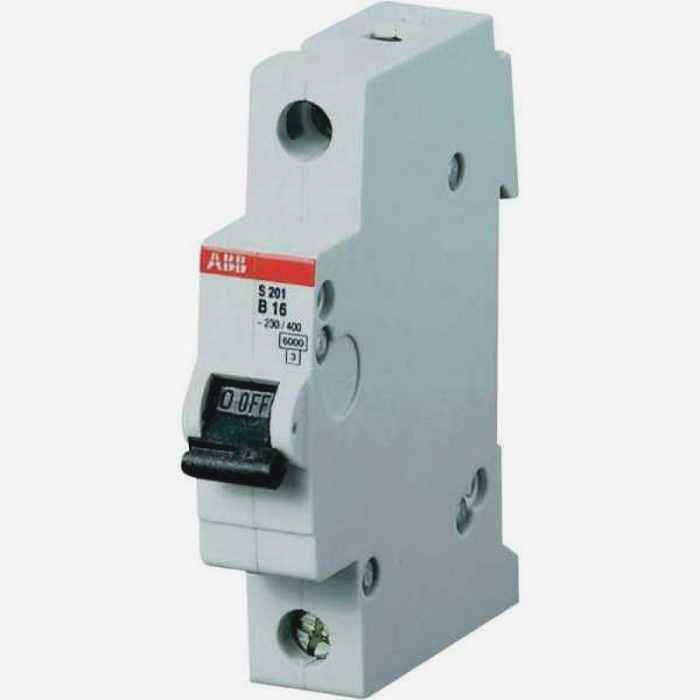

Автоматические выключатели на 16 А являются наиболее распространенными как в бытовых, так и в коммерческих условиях. Как правило, они устанавливаются в электрических щитах. Поэтому вопрос о том, сколько может выдержать автоматический выключатель на 16 А, всегда актуален.
Особенности автоматических выключателей

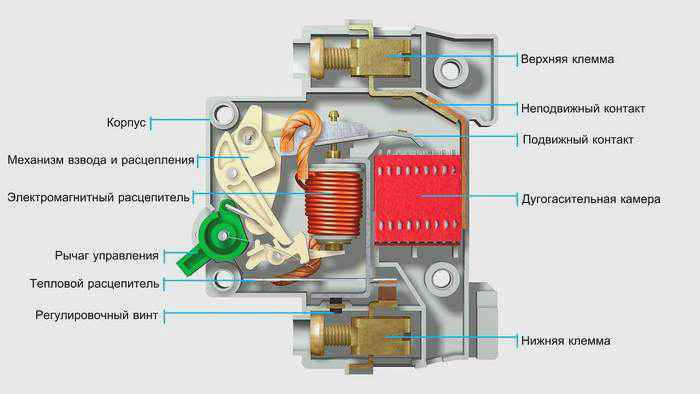

Автоматические выключатели изготавливаются из материалов, которые абсолютно безвредны для здоровья человека. Корпус изготовлен из самозатухающего термопластика. Он может выдерживать очень высокие температуры. Контакты изготовлены из медных пластин, которые посеребрены для лучшего контакта и долговечности.
Выключатель оснащен специальным тепловым реле, которое срабатывает при превышении силы тока и размыкает цепь, не вызывая короткого замыкания. Чем больше значение тока, тем выше скорость срабатывания автоматического выключателя. Это время рассчитывается в долях секунды.
Спектр применения автоматических выключателей очень широк: от их установки в электрических щитах до распределительных щитов в квартирах или домах. Для использования автоматических выключателей предлагаются специальные распределительные щиты с установленными DIN-рейками для необходимого количества автоматических выключателей. Заказчику остается только выбрать подходящий и установить его в своей квартире или доме.
Несмотря на кажущуюся простоту автоматических выключателей, подключение автоматического выключателя на 16 А лучше доверить специалисту.
Читайте также: Дифференциальный ток: что это такое, определение, характеристики, виды
Автоматические выключатели различаются по номинальному току (от 1 А до 6 300 А), а также по нагрузке цепи (220 В, 380 В и 400 В). Кроме того, автоматические выключатели остаточного тока обычно различают по скорости отключения.
