Для энергопотребляющих приборов, таких как бойлер, стиральная машина, кондиционер, плита, духовка…. следует проложить отдельную линию и подключать только одну розетку или прибор непосредственно к силовому кабелю.
Как перевести амперы в киловатты (таблица для двухфазной и трехфазной сети). 25 киловатт
Сколько киловатт может выдержать автоматический выключатель газовой горелки при разных амперах?
Сила тока, указанная на автоматическом выключателе в амперах, означает, что тепловой расцепитель разомкнет цепь, если ток в цепи превысит это значение – 10 ампер, 16 ампер, 25 ампер, 32 ампера и т. д.
Автоматический выключатель на 1 А может выдержать 200 Вт. (0,2 кВт).
Автоматический выключатель на 2 А выдерживает 400 Вт. (0,4 кВт).
Автоматический выключатель 3 A выдерживает до 700 Вт. (0,7 кВт)
Автоматический выключатель 6 A выдерживает 1300 Вт (1,3 кВт).
Автоматический выключатель 10 A выдерживает 2200 Вт (2,2 кВт).
16 A автоматический выключатель мощностью 3500 Вт (3,5 кВт)
20 Автоматический выключатель мощностью 4400 Вт (4,4 кВт)
25 Автоматический выключатель мощностью 5500 Вт (5,5 кВт)
32 Автоматический выключатель мощностью до 7000 Вт (7,0 кВт)
40 A автоматический выключатель мощностью до 8800 Вт (8,8 кВт)
Автоматический выключатель на 50 А выдерживает нагрузку до 11 000 Вт (11 кВт).
Однако это непрерывная нагрузка, при превышении которой автоматический выключатель сработает. В случае короткого замыкания он сработает и при гораздо меньшей нагрузке. За это отвечает электромагнитный расцепитель.

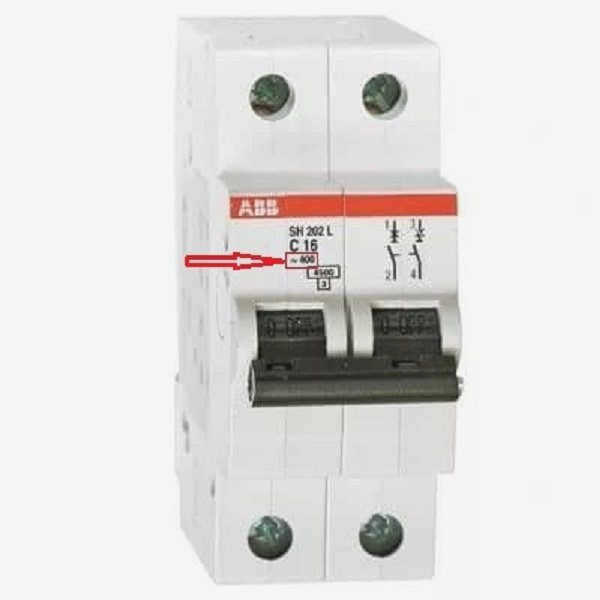

Номинальная мощность в киловаттах одинакова для однополюсных и двухполюсных устройств при одинаковой силе тока, используемых в однофазной цепи 220 В.
Мнение эксперта
Виктор Павлович Стребиж, эксперт по освещению и электрике
Есть вопросы – задавайте, помогу!
Значение, указанное на коробке выключателя, относится к работе выключателя при температуре окружающей среды 30 C. Если вы что-то не поняли, дайте мне знать!

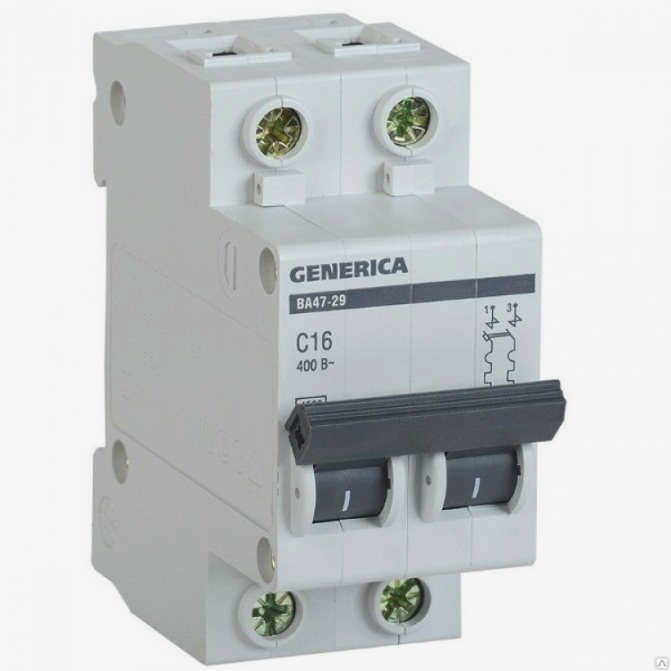

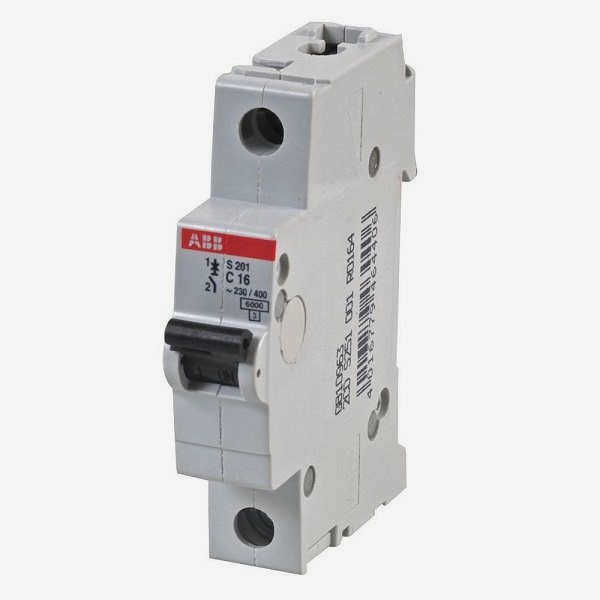

Автоматический газовый селектор C16: что это значит и для какой мощности, характеристики
АВ сочетает в себе механический, тепловой и электромагнитный расцепители, которые работают независимо друг от друга.
Механический спуск
Предназначен для ручного запуска и остановки миниатюрного автоматического выключателя. Позволяет использовать его в качестве коммутационного аппарата. Используется при ремонтных работах для отключения напряжения от сети.
Тепловой расцепитель (TR)
Электромагнитный расцепитель (ER)
Типы АВ в зависимости от временных и токовых характеристик
Не останавливаясь на промышленной электронике и устройствах защиты электродвигателей со встроенными тепловыми реле, рассмотрим наиболее распространенные типы автоматических выключателей:
- Характеристика B – при трехкратном превышении In срабатывает TR через 4-5 с. Срабатывание ER – при превышении In в три-пять раз. Они используются в цепях освещения или при подключении большого количества маломощных нагрузок.
- Характеристика C является наиболее распространенным типом AB. TR срабатывает в течение 1,5 с при пятикратном превышении In, ER срабатывает при превышении In от пяти до 10 раз. Они используются в смешанных сетях, включающих оборудование разных типов, в том числе с малыми пусковыми токами. Основной тип автоматических выключателей для жилых и офисных зданий.
- Характеристика D – автоматические выключатели с самой высокой перегрузочной способностью. Используются для защиты электродвигателей, потребителей энергии с высокими пусковыми токами.
Отношение номинала АВ к мощности нагрузки

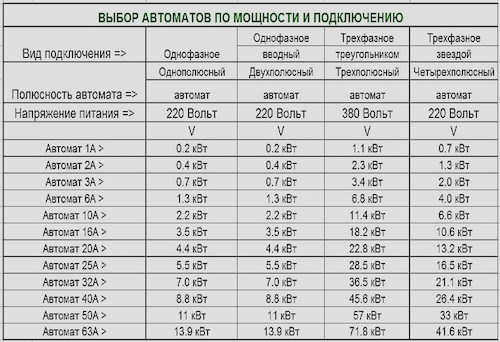

Используйте таблицу, чтобы определить, сколько киловатт может быть подключено через автоматический выключатель определенного номинала:
Для расчета мощности автоматического выключателя в доме используйте коэффициент 0,7 от общей мощности потребителей.
При определении мощности автоматического выключателя важно учитывать не только его номинал, но и перегрузочные характеристики. Это поможет избежать ложных срабатываний при отключении мощных электроприборов.
Розетка 16А – расчет максимальной нагрузки, подключение, варианты
Правильная проводка необходима для безопасной и устойчивой работы домашней электропроводки. Необходимо правильно учитывать силу тока и мощность электроприборов. Например, чтобы правильно рассчитать, сколько киловатт можно подключить к стандартной бытовой розетке 220 В, используйте формулу:
Мп – предельная мощность,
Нс – напряжение в цепи,
Ст – сила тока.
В рассматриваемом случае будет получен следующий результат:
16 A * 220 В = 3520 Вт, или 3,5 кВт.
Любая другая номинальная мощность розетки может быть рассчитана аналогичным образом. Однако на практике это значение может быть гораздо ниже, так как зависит от ряда дополнительных факторов:
- Качество контактного соединения – насколько жестким является соединение.
- Плотность прилегания вилки к розетке.
- Состояние и характеристики проводки.
Последний фактор особенно важен. Если площадь поперечного сечения проводов не соответствует нагрузке, кабель начнет нагреваться. В таком случае ни один автоматический выключатель – будь он на 16, 25 или 32 ампера – не важно, на сколько киловатт он рассчитан, не выдержит этого. В этом случае нагрузка может быть значительно ниже номинальной.
Поэтому необходимо подобрать соответствующий диаметр кабеля – для этого существуют специальные таблицы. Например, в описанном выше случае подойдет медный провод с сечением жилы 2,5 мм². Его предельная нагрузка составляет 4,5 кВт. Однако это не означает, что к ней можно подключить прибор такой мощности – розетка на это не рассчитана.
Важно! При расчете предельной мощности для розетки с определенным током важно различать активную и реактивную мощность. Прямые расчеты на основе тока и напряжения дают первое значение и применяются к приборам нагревательного типа – нагревательным элементам, лампам и т.д. Реактивная мощность несколько выше. Это необходимо учитывать при подключении двигателей, пускателей, конденсаторов и т.д.

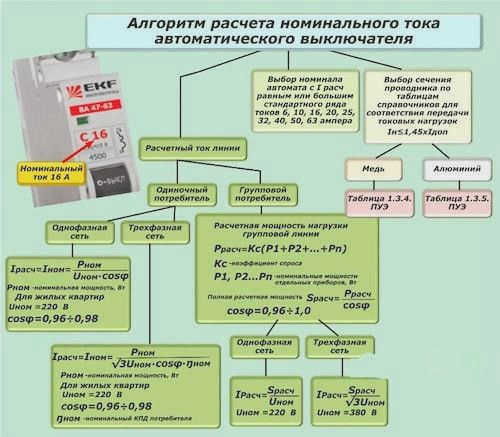

Расчет автоматического выключателя
Недостаточно знать, как правильно выбрать розетку. Необходимо также рассчитать автоматический выключатель для распределительного устройства в зависимости от нагрузки.
Вот пример того, сколько ампер необходимо автоматическому выключателю, чтобы справиться с нагрузкой 12 кВт в сети 220 В и 380 В:
- По стандартной формуле разделите мощность на напряжение, чтобы рассчитать необходимую силу тока.
- Для версии 220 В это значение составляет 12000 / 220 = 54,5 ампера.
- При учете поправочного коэффициента для данного напряжения значение немного изменится = 12000 / (0,95 * 220) = 57,4 ампера.
- Однако в реальности установки такого размера подключаются к 3-фазной сети 380 вольт.
- Формула, рассмотренная выше, изменяется = 12000 / (1,73 * 380) = 18,2 ампера.
- Поэтому для 3-фазного подключения требуется 3-фазный автоматический выключатель, номинал которого (для каждой фазы) ниже, чем для 1-фазной системы.
- Это необходимо для того, чтобы равномерно распределить нагрузку на 3 фазы.

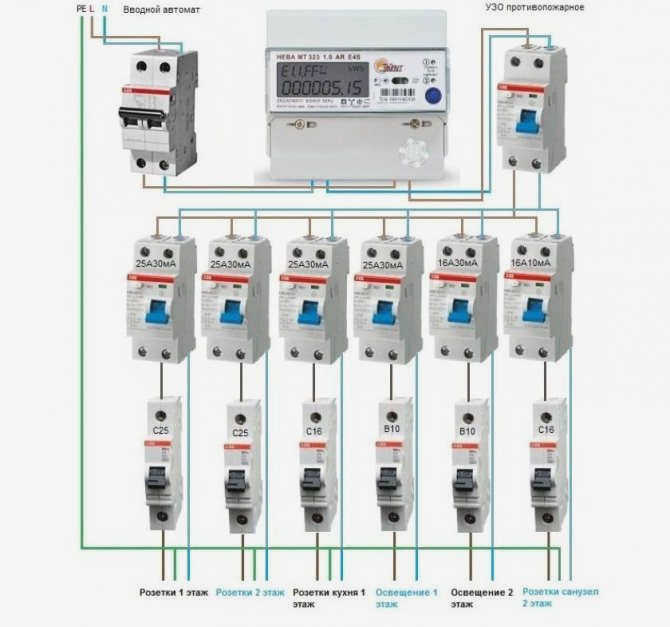

Другой не менее важной задачей является правильный выбор размера автоматического выключателя в соответствии с сечением жгута проводов. Для того чтобы правильно определить, сколько киловатт выдержит автоматический выключатель 220 В на 10, 16, 25, 32 и 40 ампер, и какое сечение проводки следует использовать для подключения конкретного потребителя, необходимо придерживаться следующих правил:
- Освещение, системы сигнализации и подобные маломощные устройства – 1,5 мм², для нагрузки не более 4,2 кВт, автоматический выключатель на 16 А.
- Розеточные группы, бытовые радиаторы, электронагреватели – 2,5 мм², до 6 кВт, автоматический выключатель 25 A.
- Бойлеры, системы кондиционирования – 4 мм², максимальная нагрузка 8,4 кВт, автоматический выключатель 32 A.
- Электрические плиты, духовые шкафы – 6 мм², предельная мощность 10,1 кВт, автоматический выключатель 40 А.
Позвольте мне начать с ответа на вопрос – 16А сколько киловатт (кВт)?
Все очень просто – напряжение в домашней электросети составляет 220В (вольт), чтобы узнать, сколько может выдержать розетка в 16А – 220 Х 16 = 3520 ватт, а как мы знаем в 1кВт – 1000 ватт.Так что это 3,52 кВт.
Если использовать формулу из школьной физики P= I * U, где P (мощность), I (ток), U (напряжение).
Проще говоря, розетка на 16 А в цепи 220 В может выдержать максимум 3,5 кВт!
Индукционная варочная панель и розетка
Индукционная варочная панель потребляет 7,5 кВт энергии, когда все 4 конфорки включены. Если разделить это на обратную величину, то получится 7,5 кВт (7500 Вт)/220 В = 34,09 А.

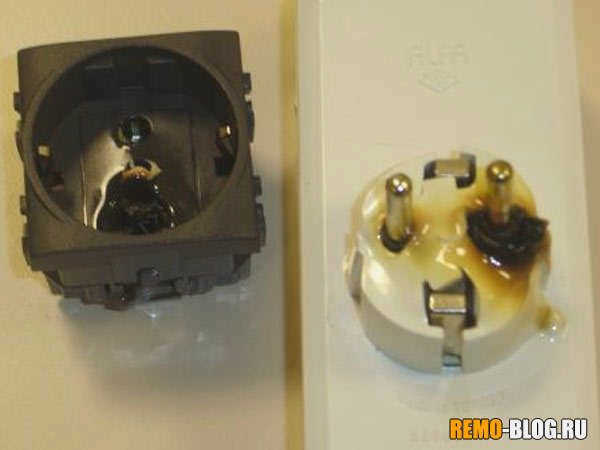

Когда вы увидите потребление 34 А, ваша розетка на 16 А просто расплавится!
Хорошо, подумаете вы…
Тогда я поставлю розетку на 32-40А и подключу плиту! А вот и нет, нужно знать, какой провод у вас в стене, а также какой автомат выведен в распределительном щитке!
Дело в том, что у проводов тоже есть порог максимальной мощности! Так если у вас провод 2,5 мм, то он может выдержать только 5,9 кВт!
Также блок предохранителей должен быть на 32А, а еще лучше на 40А. Еще раз рекомендую эту статью! Она более подробная!
Так что рассчитывайте правильно! В противном случае розетка – проводка расплавится от высокого напряжения и может легко загореться!
Читайте также: Лучшие сетевые фильтры
-
Дмитрий 19 сентября 2015 18:48
ересь, формула представленная в статье подходит для постоянного напряжения, а в домашних хозяйствах используется переменный ток, поэтому присутствует коэффициент Фи.
ДмитрийДля обычных бытовых розеток так и есть!
На самом деле, приведенная формула подходит только для постоянного напряжения. Для переменного тока (как в розетке) она дает грубую оценку мощности электроприбора. В принципе, этого должно быть достаточно для бытового использования. Розетка плавится не от высокого напряжения, а от высокого (для нее) тока. Именно ток нагревает (проводник). А напряжение определяет изоляцию. Грубо говоря, чем выше напряжение, тем толще изоляция.
Как выбрать неисправный автоматический выключатель?
На практике автоматический выключатель часто выбирается без особых раздумий. Многие основывают свои решения на требуемой нагрузке и стараются установить автоматический выключатель так, чтобы он просто не отключался при слишком большой нагрузке. Например, если требуется нагрузка 5 кВт, то автоматический выключатель устанавливается на 25 А, если нагрузка 3 кВт, то на 16 А и так далее. Однако такой подход совершенно нецелесообразен, поскольку он приведет лишь к выходу из строя оборудования или, что еще хуже, к пожару или даже возгоранию электросистемы.
Автоматический выключатель был изобретен для защиты от перегрузок. Он является выключателем для защиты, а не украшением электрического щита.
Особенности автоматических выключателей
Автоматические выключатели изготавливаются из материалов, которые совершенно безвредны для здоровья человека. В конструкции корпуса используется самозатухающий термопластичный материал. Он может выдерживать очень высокие температуры. Его контакты изготовлены из медных пластин, посеребренных для лучшего контакта и долговечности.
Автоматический выключатель оснащен специальным тепловым реле, которое срабатывает при превышении силы тока и размыкает электрическую цепь, не вызывая короткого замыкания. Чем выше значение тока, тем выше время срабатывания автоматического выключателя. Это время рассчитывается в долях секунды.
Область применения автоматических выключателей очень широка и простирается от их установки в электрических щитах до распределительных щитов в квартирах или домах. Для применения автоматических выключателей предлагаются специальные распределительные щиты с уже установленными DIN-рейками для необходимого количества автоматических выключателей. Заказчику остается только выбрать тот, который отвечает его требованиям, и установить распределительный щит в квартире или доме.
Несмотря на кажущуюся простоту автоматических выключателей, подключение автоматического выключателя на 16 А лучше доверить специалисту.
Автоматические выключатели различаются как по номинальному току (от 1А до 6 300А), так и по нагрузке цепи (220В, 380В и 400В). Кроме того, автоматические выключатели обычно различают по скорости отключения.
Пересчет ватт (Вт) в амперы (А).
Преобразование амперов в киловатты (однофазное напряжение 220 В)
Возьмем в качестве примера однополюсный автоматический выключатель, рассчитанный на 16 А. Это означает, что через выключатель должно протекать не более 16 А. Чтобы определить максимально возможную мощность, которую может выдержать выключатель, используйте формулу: P = U*I
Где: P – мощность, Вт (ватт);
U – напряжение, В (вольт);
I – ток, A (амперы).
Подставим известные значения в формулу и получим следующий результат:
Читайте также: Левая или правая фаза розетки
P = 220V*16A = 3520W
Если мы переведем это значение в киловатты, то получим мощность 3,52кВт (киловатт), деленную на 1000. т.е. Общая мощность всех потребителей, питающихся от выключателя 16А, не должна превышать 3,52 кВт.
Пересчет киловатт в амперы (однофазное напряжение 220 В)
Номинальная мощность всех потребителей должна быть известна:
Стиральная машина 2400 Вт, Сплит-система 2,3 кВт, Микроволновая печь 750 Вт. Теперь нам нужно преобразовать все значения в одно, т.е. перевести кВт в ватты. 1 кВт=1000 Вт, т.е. сплит-система 2,3 кВт*1000=2300 Вт. Сложите все значения:
2400W+2300W+750W=5450W
Чтобы найти ток 5450Вт, используем формулу P=U*I. Преобразуем формулу и получаем:
I = P/U = 5450W/220V ≈ 24.77A
Мы видим, что номинальный ток выбранного автоматического выключателя должен быть не меньше этого значения.
Преобразование ампер в киловатты (трехфазная сеть 380 В)
Для определения потребляемой мощности трехфазной системы используется следующая формула:
где: P – мощность, Вт (ватт);
U – напряжение, В (вольты);
I – ток, A (амперы);
Определите мощность, которую может выдержать трехфазный автоматический выключатель, рассчитанный на 32 А. На основе известных значений по формуле получите:
