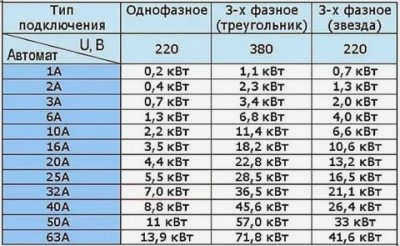

При выборе электроустановочных изделий важно помнить, что розетка на 16 А выдерживает только около 3,5 киловатт мощности, а розетка на 10 А – только 2,2 киловатт. В таблице ниже показана максимальная мощность розетки в зависимости от количества ампер, на которое она рассчитана.

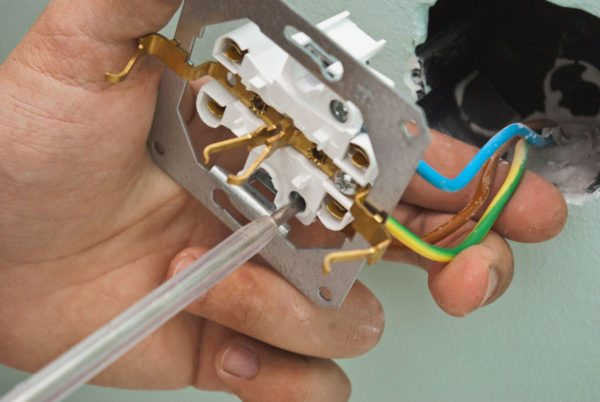

Розетка 16 А – максимальная мощность, подключение, опции
Работа электроприборов требует правильного подбора размеров и компонентов электропроводки. К этим компонентам относятся розетки, кабели и блоки предохранителей. Давайте рассмотрим, какую максимальную нагрузку может выдержать розетка на 16 ампер, на сколько киловатт рассчитана розетка, исходя из этого, выберем проводку и правильно рассчитаем автомат для бытовой электрической цепи.
Розетка на 16 ампер – расчет максимальной нагрузки, выбор проводки, параметры
Правильный выбор компонентов является основой безопасной и долговечной работы домашней электропроводки. Для этого необходимо учитывать силу тока и соответствующую мощность электроприборов. Например, для того чтобы правильно рассчитать, сколько киловатт можно подключить к стандартной бытовой розетке в сети 220 вольт, воспользуйтесь формулой:
Мп – предельная мощность,
Нс – напряжение в цепи,
В рассматриваемом случае получаем:
16 А * 220 В = 3520 Вт, или 3,5 кВт.
Любая другая номинальная мощность розетки может быть рассчитана аналогичным образом. Однако на практике это значение может быть гораздо ниже, так как зависит от ряда дополнительных факторов:
- Качество контактного соединения – насколько жестким является соединение.
- Плотность прилегания вилки к розетке.
- Состояние и характеристики проводки.
Последний фактор особенно важен. Если площадь поперечного сечения проводов не соответствует нагрузке, кабель начнет нагреваться. В этом случае ни один автоматический выключатель – ни 16-, ни 25-, ни 32-амперный – независимо от того, на сколько киловатт он рассчитан, не выдержит такой нагрузки. Нагрузка может быть значительно ниже номинальной.
Поэтому необходимо выбрать подходящий диаметр кабеля – для этого существуют специальные таблицы. Например, в описанном выше случае подойдет медный проводник с сечением жилы 2,5 мм². Его предельная нагрузка составляет 4,5 кВт. Однако это не означает, что к нему можно подключить электроприбор такой мощности – розетка на это не рассчитана.
Важно: При расчете предельной мощности для розетки с определенным током необходимо различать понятия активной и реактивной мощности. Прямой расчет на основе тока и напряжения дает первое значение и применяется к приборам нагревательного типа – нагревательным элементам, лампам и т.д. Реактивная мощность несколько выше. Это необходимо учитывать при подключении электродвигателей, пускателей, конденсаторов и т.д.
Максимально допустимая нагрузка для нагрузки 16 А
Для начала я хочу произвести небольшие расчеты. Исходные данные следующие: 1 ампер – это примерно 220 ватт в однофазной сети (220 В). Если речь идет о трехфазной сети, то 1 Ампер в ней соответствует 657 Ваттам. В автомобиле эти значения гораздо ниже: 1 ампер = 12 ватт.
Исходя из этих параметров, можно рассчитать максимально допустимую нагрузку для розетки 16 А. Умножение 16 на 220 дает 3520 ватт. Если округлить это значение в большую сторону и перевести в кВт, то получится 3,5 кВт.

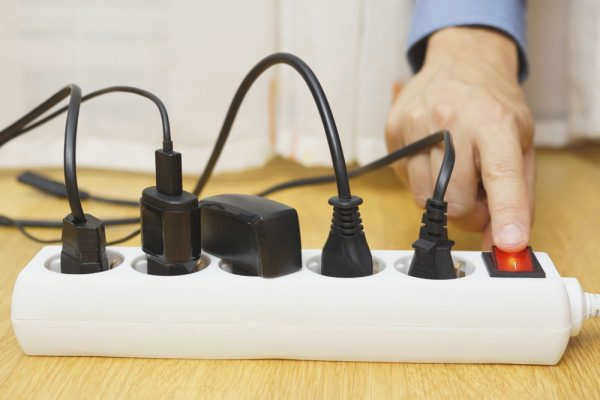

Для того чтобы подключить к этой розетке одновременно несколько электроприборов, необходимо сначала рассчитать их суммарную мощность. Например, мощность электрического чайника составляет 2 кВт. Электрическая плита имеет такую же мощность. Это означает, что нагрузка на розетку составляет 4 кВт, хотя она может выдержать только 3,5 кВт.
Поэтому розетка начинает плавиться.

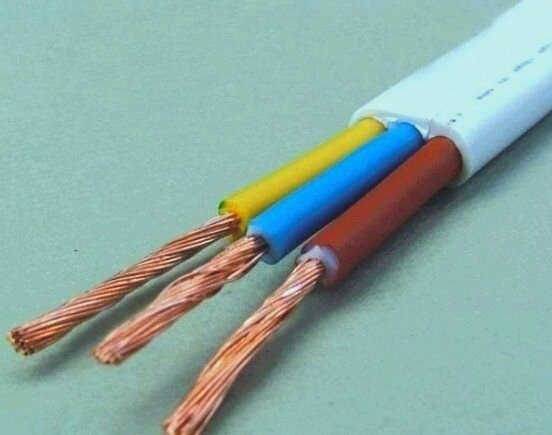

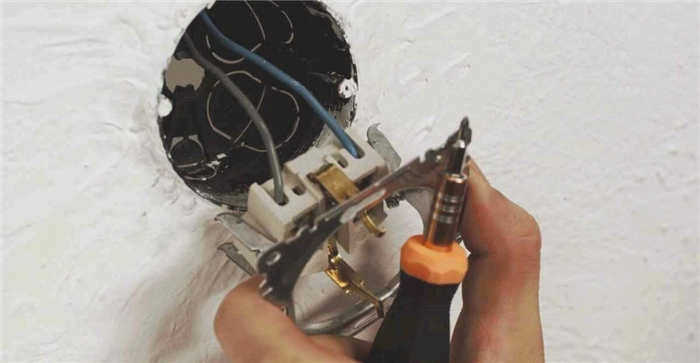

Какой тип кабеля подходит для этих розеток?
Для нормальной работы розетки сечение кабеля должно быть правильно подобранным, иначе он не сможет выдержать даже предусмотренную мощность в 3,5 кВт. Чтобы кабель не расплавился, необходимо выбрать оптимальное сечение кабеля. Допустимо использовать большее сечение, но не меньшее.
Лучшим выбором для розетки 16 А является медный кабель с сечением 2,5 квадратных миллиметра. Он выдерживает нагрузку до 4,6 кВт. Однако не забывайте о розетке, которая может расплавиться от повышенной нагрузки.
Допустимая нагрузка для кабеля диаметром 1,5 мм составляет 3,3 кВт. Однако в большинстве случаев этого недостаточно для подключения розетки на 16 А. В любом случае, необходимо учитывать суммарную мощность электроприборов, подключенных к розетке. Нет смысла покупать более толстый и дорогой кабель, если он не соответствует действующим стандартам.
Сеть 380 В
Пересчет значений тока в мощность для трехфазной сети такой же, как и выше, только необходимо учитывать тот факт, что ток, потребляемый нагрузкой, распределяется по трем фазам сети. Преобразование ампер в киловатты производится с учетом коэффициента мощности.
Читайте также: Лабораторный источник питания с регулировкой тока и напряжения

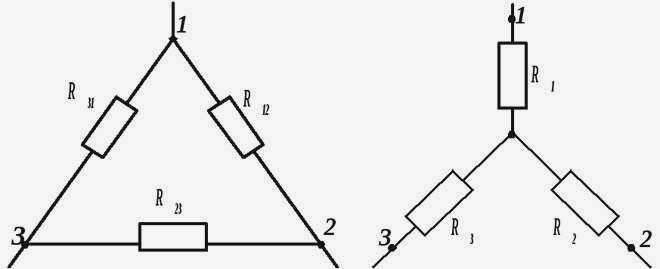

В трехфазной сети важно понимать разницу между фазным и сетевым напряжением, а также сетевым и фазным токами. Также существует 2 возможных способа подключения потребителей:
- Звезда. Использует 4 провода – 3 фазных провода и 1 нейтральный (нулевой) провод. Использует два провода – фазный и нейтральный, это пример однофазной сети 220 В.
- Треугольник. Используется 3 провода.
Формулы для перевода ампер в киловатты для обоих типов подключения одинаковы. Единственное отличие – в случае соединения треугольником для расчета отдельно подключенных нагрузок.
Соединение звездой
Если взять фазный провод и нулевой провод, то между ними будет фазное напряжение. Линейное напряжение – это напряжение между фазными проводами, оно больше фазного напряжения:
Ток, протекающий в каждой нагрузке, такой же, как и в сетевых проводах, поэтому фазный и линейный токи равны. Если нагрузка равна, то ток в нейтральном проводнике отсутствует.
Преобразование ампер в киловатты для соединения звездой производится по формуле:
Определение на основе эффекта Джозефсона [ править править код ].
С 1990 года вольты нормируются по измерениям с использованием нестационарного эффекта Джозефсона, который использует постоянную Джозефсона, установленную 18-й Генеральной конференцией по весам и мерам как [3] :
K J – 90 = 2 e h = >=> 0,4835979 ГГц/мкВ,
При использовании этого метода значение вольтажа однозначно связано с опорной частотой, задаваемой цезиевыми часами: при облучении матрицы из нескольких тысяч джозефсоновских переходов микроволновым излучением на частотах от 10 ГГц до 80 ГГц возникает вполне определенное электрическое напряжение, по которому калибруются вольтметры [4]. Эксперименты показали, что этот метод нечувствителен к конкретной реализации установки и не требует введения поправочных коэффициентов [5].

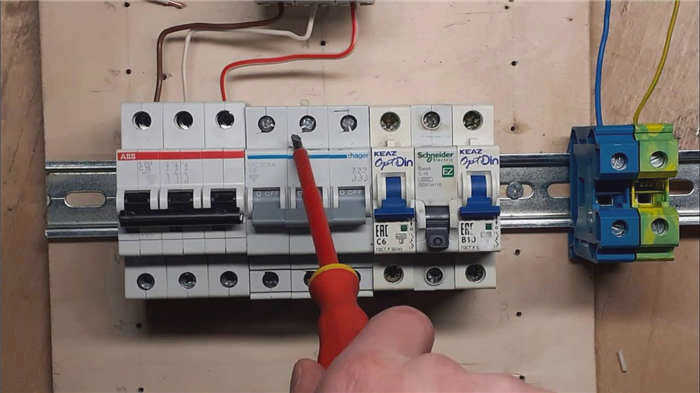

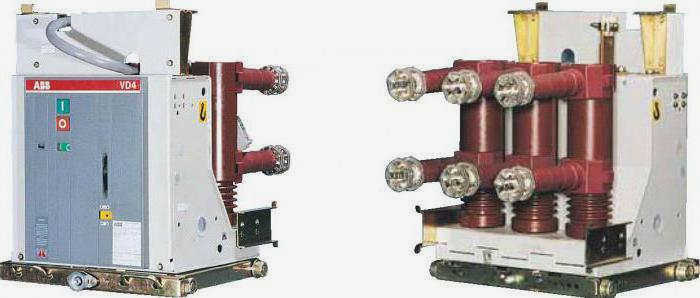

Характеристики автоматических выключателей
Автоматические выключатели изготавливаются из материалов, абсолютно безвредных для здоровья человека. В корпусе устройства используется самозатухающий термопластичный материал. Он способен выдерживать очень высокие температуры. Его контакты изготовлены из медных пластин, посеребренных для лучшего контакта и долговечности.

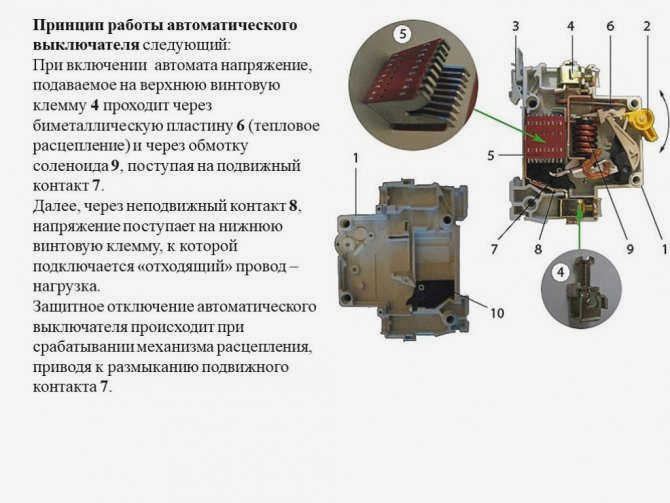

Автоматический выключатель оснащен специальным тепловым реле, которое срабатывает при превышении силы тока и размыкает электрическую цепь, не вызывая короткого замыкания. Чем выше значение тока, тем выше время срабатывания автоматического выключателя. Это время рассчитывается в долях секунды.

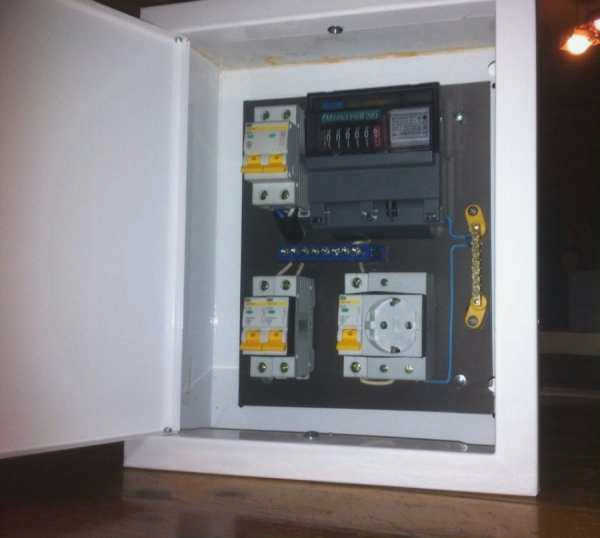

Область применения автоматических выключателей очень широка и простирается от их установки в электрических щитах до распределительных щитов в квартирах или домах. Для применения автоматических выключателей предлагаются специальные распределительные щиты с уже установленными DIN-рейками для необходимого количества автоматических выключателей. Заказчику остается только выбрать тот, который отвечает его требованиям, и установить распределительный щит в квартире или доме.
Несмотря на кажущуюся простоту автоматических выключателей, подключение автоматического выключателя на 16 А лучше доверить специалисту.
Автоматические выключатели различаются как по номинальному току (от 1 А до 6 300 А), так и по нагрузке цепи (220 В, 380 В и 400 В). Автоматические выключатели остаточного тока также различаются по скорости срабатывания.
Автоматический выключатель 16А: технические характеристики, прокладка кабелей и маркировка
Существование современного человека уже невозможно без электричества. Каждый дом, квартира и завод оснащены различным оборудованием. Владельцы редко задумываются об общем потреблении электроэнергии – расчеты производятся только после первичной прокладки электропроводки. Однако если напряжение в сети будет превышено, произойдет короткое замыкание и выход из строя электросети. Чтобы этого не произошло, используется автоматический выключатель. Для бытовых целей это автоматический выключатель на 16 А.
Модульный автоматический выключатель C16
Это устройство предназначено для защиты сети и подключенного оборудования от перегрузок, неисправностей и перепадов напряжения. Автоматический выключатель 16А можно приобрести в любом магазине электротоваров, а цены варьируются в зависимости от основных характеристик устройства, количества рабочих полюсов и узнаваемости производителя. Основным показателем стоимости является величина отключающей способности устройства и его коммутационная способность.
Автоматический выключатель C16 называют модульным из-за его определенных особенностей. Каждый полюс устройства представлен в виде отдельного стандартного модуля, т.е. многополюсные устройства состоят из нескольких отдельных индивидуальных блоков (модулей). Соответственно, такой автоматический выключатель на 16 А имеет различную конструкцию корпуса и формат монтажа. Например, в литой коробке аппарат представлен как единый монолитный блок – его нельзя разобрать, в отличие от других моделей.
Общие характеристики автоматического выключателя C16 и обозначения
Автоматический выключатель 16А, независимо от количества рабочих полюсов, определяется несколькими общими характеристиками. Для идентификации характеристик выключателя можно использовать маркировку. Маркировка наносится на корпус изделия в следующем порядке:
