Чем выше коммутационная способность, тем надежнее и долговечнее прибор.
Пересчет ампер (А) в киловатты (кВт)
Инструкция по применению: Для преобразования ампер (Ав киловатты (кВт), введите амперы I в амперах (A), напряжение U в вольтах (В), выберите коэффициент мощности PF от 0,1 до 1 (если требуется), а затем нажмите кнопку "Рассчитать". В результате будет получена мощность P в кВт. Чтобы сбросить введенные данные, нажмите соответствующую кнопку.
Содержание скрыть
- Коэффициент пересчета A в кВт (1 фаза, постоянный ток)
- Коэффициент пересчета A на кВт (1 фаза, переменный ток)
- Коэффициент преобразования A в кВт (3 фазы, переменный ток, сетевое напряжение)
- Преобразователь A в кВт (3 фазы, переменный ток, сетевое напряжение)
Коэффициент преобразования A на кВт (1 фаза переменного тока)
Формула для А на кВт
Мощность P в киловаттах (кВт) однофазной сети переменного тока равна силе тока I в амперах (А), умноженному на напряжение U в вольтах (В), коэффициент мощности PF и делится на 1000.

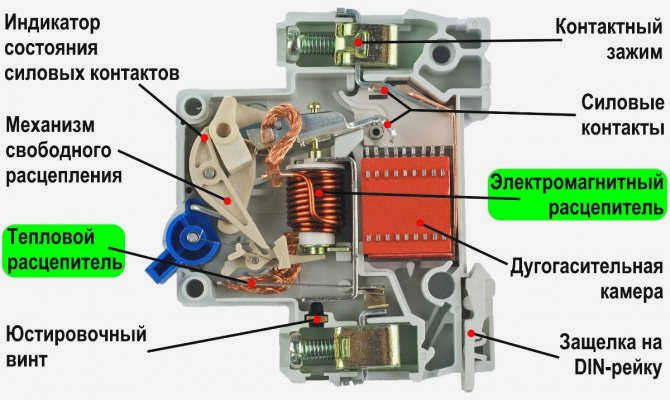

Тепловой расцепитель (ТР)
Эта часть автоматического выключателя защищает цепь от перегрузки. Ток проходит через биметаллическую пластину и нагревает ее. Тепловая защита является инерционной и может временно пропускать ток, превышающий порог срабатывания (In). Если ток превышает номинальный ток в течение длительного времени, пластина нагревается настолько сильно, что деформируется и отключает АВ. Как только биметаллическая пластина остынет (и причина перегрузки будет устранена), автоматический выключатель включается вручную. В случае автоматического выключателя на 25 А цифра 25 обозначает порог срабатывания TR.
Выбор правильного автоматического выключателя в соответствии с его номиналом – очень важная задача. Неподходящее устройство не защитит линию от внезапного увеличения тока.
Читайте также: Как сделать блок питания на 12 В своими руками – примеры схем

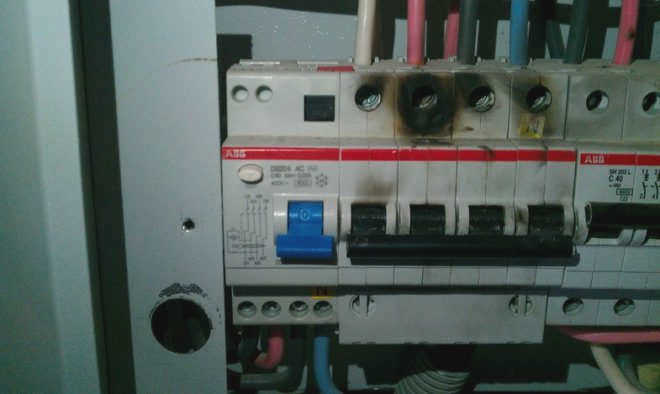

Но не менее важно правильно выбрать сечение кабеля электропроводки. В противном случае, если общая мощность превысит номинал, который может выдержать проводник, это приведет к значительному повышению температуры последнего. В результате изоляционный слой начнет плавиться, что может привести к пожару.
Чтобы нагляднее представить опасность несоответствия сечения проводников и суммарной мощности подключенных электроприборов, приведем пример.

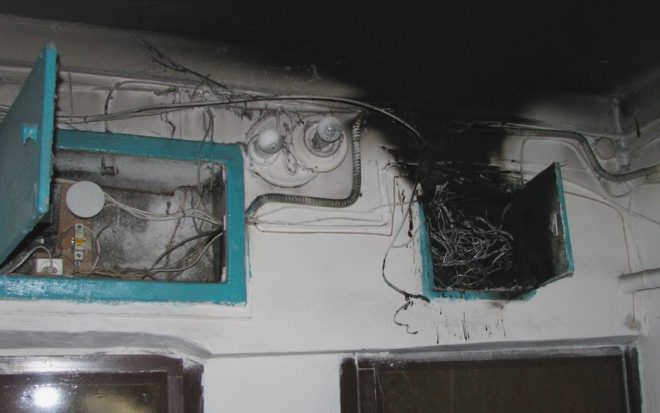

Новые владельцы, купившие квартиру в старом здании, устанавливают несколько современных бытовых приборов с общей нагрузкой на цепь 5 кВт. Эквивалент тока в этом случае составил бы около 23 А. Соответственно, в цепь был включен автоматический выключатель на 25 А. Выбор автоматического выключателя кажется правильным, и сеть готова к работе. Однако через некоторое время после включения электроприборов в доме появляется дым с характерным запахом горелой изоляции, а еще через некоторое время появляется пламя. В этом случае автоматический выключатель не отключит электросеть – номинальный ток не будет превышен.
Электромагнитный расцепитель (ER)
Разрывает электрическую цепь в случае короткого замыкания. Сверхток, возникающий при коротком замыкании, требует немедленной реакции защитного устройства, поэтому, в отличие от теплового расцепителя, электромагнитный расцепитель срабатывает немедленно, за доли секунды. Срабатывание происходит в результате протекания тока через катушку соленоида с подвижным стальным сердечником. После срабатывания катушка преодолевает сопротивление пружины и отключает подвижный контакт автоматического выключателя. Для срабатывания короткого замыкания требуется ток, превышающий In в три-пятьдесят раз, в зависимости от типа АВ.
Область применения

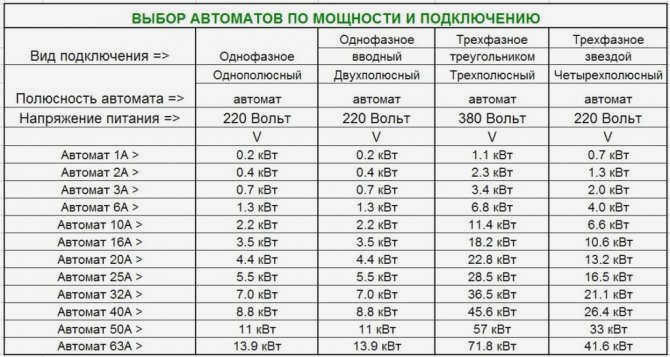

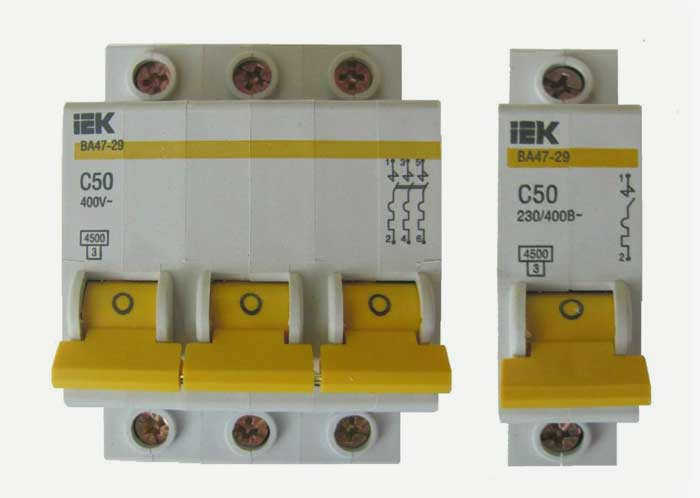

Автоматический выключатель с маркировкой c25 используется в качестве вводного устройства, расположенного перед счетчиком. Он подходит для одно-, двух- и трехфазных сетей. Однополюсный и двухполюсный автоматический выключатель можно использовать для одного прибора мощностью 5,5 кВт. Трехполюсный автоматический выключатель может использоваться для приборов мощностью 9,5 кВт.
В основном он используется для защиты электроплиты или других кухонных нагревательных приборов. Его также можно использовать для защиты системы освещения, двигателя, трансформатора и электронного устройства.
Стоимость прибора
По состоянию на сентябрь 2021 года автоматический выключатель c25 В производится зарубежными компаниями ABB, Schneider Electric, Legrand и отечественными организациями КЭАЗ, IEK, EKF.
Читайте также: Можно ли сделать неодимовый магнит своими руками?
Цена трехфазного кардиостимулятора колеблется от 64 до 2 000 рублей. Стоимость зависит от технических параметров, мощности, качества и бренда.
Автоматический выключатель 380 В 25 А пригодится пользователям, у которых часто случаются перебои со светом, перегрузки сети и короткие замыкания. Это недорогое устройство, которое можно легко подключить в соответствии с инструкцией. Он предназначен для бытового использования и имеет предварительную маркировку. Он имеет оптимальные характеристики для длительного и надежного использования.
Пересчет ампер в киловатты
В настоящее время в Интернете существует множество специальных программ, с помощью которых можно рассчитать необходимые значения прямо в режиме онлайн, используя собственные данные. Однако если по каким-то причинам подключение к Интернету невозможно, а расчет необходим в данный момент, можно выполнить простые вычисления для получения ожидаемого результата.
Пример 1 – пересчет для однофазной сети 220 В
Чтобы рассчитать, например, предельную мощность однополюсного автоматического реле с номинальным током 16 А, воспользуйтесь формулой:
P = U x I
Подставив числовые значения в формулу, получим
P = 220 В х 16 А = 3520 Вт = 3,5 КВт
Это означает, что автоматическое реле, которое может быть установлено в этой электрической цепи, должно выдерживать нагрузку подключенных приборов не менее 3,5 кВт.
Также можно рассчитать площадь поперечного сечения кабеля, например, для тостера мощностью 1,5 кВт:
Читайте также: Как найти и устранить неисправную проводку в стене
I = P : U = 1500 : 220 = 7A
Но достаточно важным фактором является то, что при выборе проводов необходимо учитывать материал используемого проводника. Например, используя медный проводник, следует знать, что он выдержит в два раза большую нагрузку, чем алюминиевый проводник такого же сечения.
Пример 2 – обратная передача в однофазной домашней сети

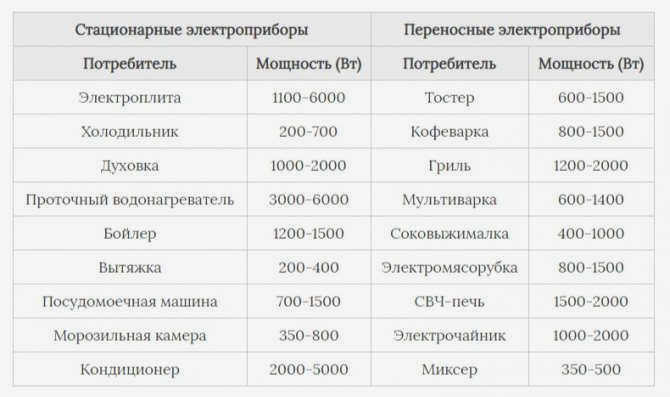

Теперь рассмотрим более сложную задачу, когда в сеть подключено несколько электроприборов, для которых необходимо выбрать автоматическое реле, оптимально выдерживающее мощность подключенных электроприборов, напр. при одновременном подключении 2 ламп накаливания мощностью 100 Вт:
- 2 лампы накаливания по 100 Вт;
- Бытовой обогреватель мощностью 2 кВт;
- телевизор мощностью 0,5 кВт.
Чтобы рассчитать общую мощность одновременно подключенных к сети электроприборов, переведите их мощность в киловаттах в ватты и сложите полученные данные:
100 + 100 + 2000 + 500 = 2700 Вт или 2,7 кВт.
Вывод
Если мы вернемся к однофазной сети 220 В, то по эмпирическому правилу 1 кВт равен 4,54 А, поэтому 1 А = 0,22 кВт или 220 В.
Как видно из приведенных выше формул и расчетов, закон Ома используется везде в расчетах, где электрический ток является обратной величиной сопротивления. Зная все формулы, необходимые для расчетов, теперь вы можете самостоятельно выполнить необходимые действия для выбора подходящего автоматического реле, которое можно подключить к электрической сети с уверенностью, что все подключенные к нему устройства будут в безопасности.
