3 способа подключения греющего кабеля к сети при обогреве водопроводных труб

3 способа прокладки греющего кабеля в сети при обогреве водопроводных труб.

Водопроводные и канализационные трубы обогреваются с помощью специального нагревательного кабеля. Для этого в основном используются саморегулирующиеся модели.

Чем они отличаются от резистивных, их преимущества и недостатки, а также все моменты, касающиеся выбора и монтажа такого кабеля для труб IN и трубопроводов, вы можете прочитать в отдельной статье.

Здесь же мы подробно рассмотрим все способы и нюансы подключения нагревательного кабеля к питающим кабелям 220 В.

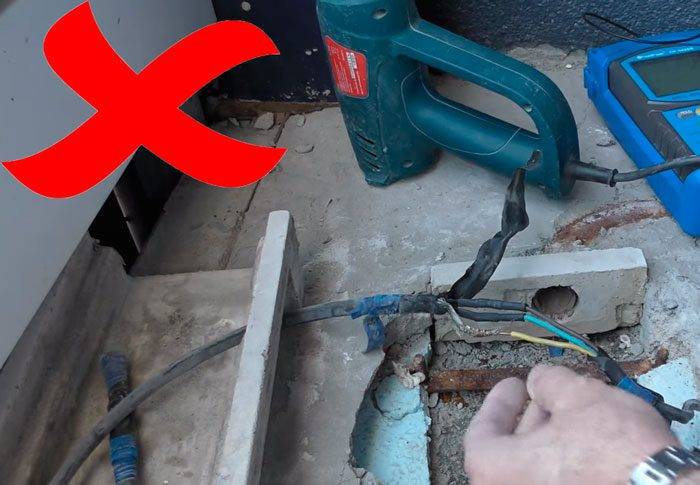

Такой кабель нельзя просто скрутить, обмотать липкой лентой и вставить в розетку.

Это может сработать, но ненадолго. Клеевой слой на клейкой ленте также имеет тенденцию постепенно высыхать, что означает, что соединение больше не будет герметичным.

Некоторые люди используют клеммные колодки Wago для кратковременной проверки работы. Нет ничего “криминального” в том, что это временное соединение.

Однако, если вы хотите, чтобы кабель прослужил заявленный срок, соединение должно быть выполнено более надежными электрическими методами.

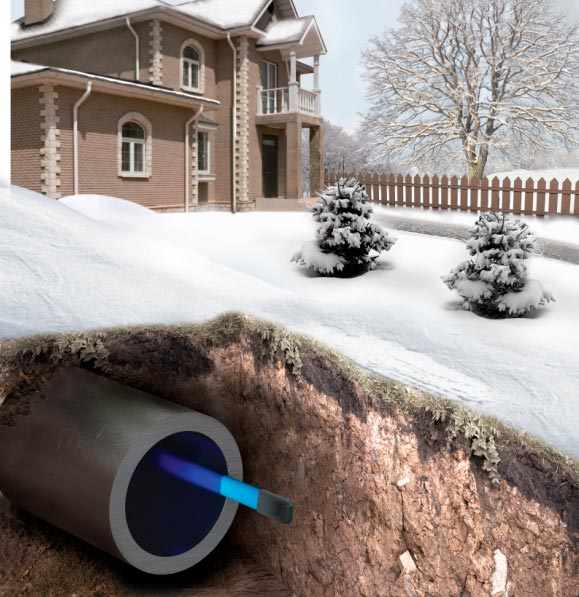

Нагревательный кабель для водопроводных труб

Важно, чтобы водоснабжение в отдельно стоящем или дачном доме было бесперебойным в любое время года. Это особенно актуально зимой, когда на улице холодно. Хотя трубы всегда прокладываются ниже уровня замерзания, часто обнаруживаются слабые места, и трубы замерзают. Избавиться от заморозков в таких условиях непросто, поэтому нужно подождать, пока потеплеет. Для предотвращения этого водопроводные трубы утепляются и изолируются в местах их ввода в дом. Обычно используется специальный нагревательный кабель.

Типы греющего кабеля для обогрева труб

Существует два типа кабелей – резистивные и саморегулирующиеся. Кабели сопротивления работают по принципу нагрева, в зависимости от величины сопротивления и силы тока. Их особенность заключается в том, что эти кабели всегда генерируют одинаковое количество тепла, независимо от температуры на улице. В этом случае они всегда потребляют одинаковое количество электроэнергии. Для экономии энергии следует установить датчики температуры и термостаты.

Прокладка кабелей сопротивления

Прокладка кабелей сопротивления имеет некоторые особенности. Во-первых, кабели не должны располагаться близко друг к другу и тем более пересекаться. Если это условие не соблюдается, система может перегреться и выйти из строя. Во-вторых, существуют одножильные и двужильные кабели, и вы должны знать об этом. Самое главное, их нельзя разрезать, так как после такой операции они не будут работать, поэтому придется прокладывать весь кабель, независимо от длины защищаемого участка.

Одножильные кабели подключаются к сети 220 В обоими концами, что иногда непрактично, в то время как двужильные кабели имеют вилку на одном конце и электрическую вилку 220 В на другом.

Примерно так продаются нагревательные кабели для водопроводных труб

Саморегулирующиеся нагревательные кабели имеют совершенно другую конструкцию, поскольку в их основе лежит металлополимерная матрица. Провода в этих системах только проводят электричество, но матрица нагревается напрямую, а полимер обладает довольно интересным свойством: чем больше нагревается матрица, тем меньше тепла она отдает. При охлаждении, наоборот, штамп начинает увеличивать количество отдаваемого тепла. Благодаря этим свойствам данный провод называется саморегулирующимся.

Конструкция саморегулирующегося кабеля

Продукты этого типа характеризуются многими положительными чертами:

• Способы укладки могут быть самыми разнообразными.
• Их можно отрезать.

Другими словами, саморегулирующийся кабель более практичен, несмотря на его высокую стоимость. В то же время следует отметить, что срок службы таких греющих кабелей для водопроводных труб довольно внушительный (10 лет), если их правильно использовать.

Предупреждение! Независимо от типа используемого нагревательного кабеля, трубы должны быть тщательно изолированы. Если этого не сделать, то на нагрев труб будет расходоваться много энергии, а значит, он вообще неэффективен.

Методы установки

Существует два варианта монтажа греющего кабеля: он прокладывается снаружи или внутри трубы. По этой причине существует несколько типов кабелей, в зависимости от способа их прокладки. Способ установки можно найти в технической документации на изделие.

Установка внутри трубы

При установке внутри трубы устройство должно соответствовать определенным критериям:

• Изделие не должно выделять вредных компонентов.
• Имеют высокую степень электрозащиты.
• Герметичная конструкция заделки.

При прокладке трубопроводов необходимо предусмотреть участок для установки нагревательного элемента. Обычно на конце участка трубы устанавливается тройник, а кабель вводится в одно из ответвлений трубы с помощью специального уплотнительного сальника, который должен входить в комплект греющего кабеля.

Пример монтажа греющего кабеля в трубе через сальник

Следует подчеркнуть, что соединительная муфта не предназначена для использования во влажной среде и поэтому должна располагаться вне трубы.

Типы тройников для внутренней установки греющих кабелей

Установка снаружи трубы

Этот тип установки также имеет некоторые особенности. Во-первых, перед установкой трубы должны быть очищены от пыли, грязи, ржавчины, следов сварки и т.д. Во-вторых, крепление должно быть выполнено таким образом, чтобы нагревательный кабель был плотно прижат к поверхности трубы. Необходимо следить за тем, чтобы на поверхности не было элементов, которые могут повредить нагревательный кабель. После установки кабель следует закрепить через каждые 30 см специальными кабельными стяжками или клейкой лентой.

Как закрепить греющий кабель на трубе

При использовании одного или двух кабелей они должны быть закреплены в самой нижней точке, где холоднее всего. При параллельной прокладке необходимо соблюдать определенное расстояние, что особенно важно для нагревателей сопротивления.

Существует еще один метод установки – спиралевидное формирование. Следует также помнить, что эти кабели не предназначены для формирования резких изгибов, поэтому с ними следует обращаться осторожно. Чтобы избежать резких изгибов, лучше всего применять следующие рекомендации: кабель наматывается на трубу постепенно, по мере разматывания катушки, или закрепляется внизу трубы с выступом, как на нижнем рисунке, а затем дополнительно натягивается и закрепляется металлизированной клейкой лентой.

Свернувшись, как спираль

При нагреве пластиковой водопроводной трубы на нее сначала наносится металлизированная клейкая лента, которая повышает эффективность системы благодаря хорошей теплопроводности. Обычно тройники, клапаны и другие фитинги требуют больше тепла для нагрева, поэтому в таких местах лучше сделать несколько дополнительных петель. В любом случае необходимо контролировать радиус изгиба кабеля.

Методы отопления

Процесс нагревания в трубопроводах сопровождается конденсацией, поэтому любой изоляционный материал, например, минеральная вата, не подходит. Если этот вид изоляции намокает, он значительно теряет свои свойства. Если этот тип изоляции также замерзает при намокании, о нем можно полностью забыть.

Не забывайте, что водопроводные трубы обычно просто закапываются в землю без укладки в специальные дренажные каналы. Многие виды теплоизоляции дают усадку и в результате теряют свои основные свойства. Эти виды изоляции также не рекомендуются, несмотря на то, что они не боятся влаги. Если используется специально сконструированный канал, можно обойтись без обычной пеноизоляции. В противном случае потребуется изоляция с защитным покрытием. В качестве альтернативы поверх изоляции можно проложить жесткую трубу в виде пластиковой дренажной трубы.

Пример изоляции водопроводной трубы с греющим кабелем

Существует еще один вид теплоизоляционного материала – полистирол, из которого формируются секции труб. Его также называют раковиной. Он обладает отличными теплоизоляционными свойствами, а также влагостойкостью. Он также способен выдерживать определенные виды нагрузок.

Выбор мощности нагревательного кабеля

Выбор мощности зависит от многих факторов, таких как природные условия, способ прокладки труб, диаметр труб, наличие теплоизоляции, метод отопления и т.д. В любом случае, каждый производитель разрабатывает таблицы, с помощью которых можно легко определить длину кабеля на 1 погонный метр трубы. В то же время для каждой емкости кабеля существуют свои таблицы.

Как показывает практика, 1 метр нагрева внутри трубы потребляет до 10 Вт, а снаружи почти в 2 раза больше. Как правило, расчет связан с определенным слоем изоляции, и чем холоднее регион, тем толще слой изоляции.

Подключение греющих кабелей своими руками: какой кабель выбрать, пошаговые инструкции по подключению

Не всегда возможно проложить водопроводные и канализационные линии ниже глубины промерзшего грунта. Изоляция теплоизоляционными материалами может оказаться неэффективной, особенно в сложных климатических условиях в местах входа и выхода среды. Надежной альтернативой является установка греющих кабелей для водопроводных и канализационных труб.

Типы нагревательных кабелей и их характеристики

Нагревательные кабели преобразуют электрическую энергию в тепловую благодаря высокому внутреннему сопротивлению. Они гибкие и могут быть уложены на любую поверхность. Кабель имеет минимум 2 слоя надежной изоляции, которая защищает от вредных внешних воздействий. Конструкция может включать экран из фольги или медной оплетки, который предотвращает короткое замыкание и нейтрализует магнитное поле.

Производятся два типа нагревательных кабелей – резистивные и саморегулирующиеся. Первые основаны на способности металлов нагреваться под воздействием проходящей через них электрической энергии. В саморегулирующихся конструкциях тепло передается через специальную матрицу, а проводники остаются холодными.

Основной характеристикой всех греющих кабелей является потребляемая ими электрическая мощность на метр. Потребляемой мощности в 10 Вт/м достаточно для размещения нагревательного изделия внутри трубы. Для наружной установки требуется более высокая плотность мощности – 20 Вт/м и более.

При выборе греющего кабеля необходимо учитывать и другие характеристики:

1. Максимально допустимая длина линии, включая ответвления. Эти параметры напрямую зависят от толщины, удельного сопротивления проводника и количества проводников. Превышение допустимой длины может привести к выходу из строя всей отопительной установки.
2. Предел рабочей температуры – характеризует способность продукта поддерживать данную температуру в течение длительного периода времени. Выпускается три диапазона, каждый из которых предназначен для работы в соответствующих условиях.
3. Максимально допустимая температура при выключенном питании.

Нагревательные кабели выпускаются круглого и плоского сечения. Последние больше подходят для установки на улице. Они продаются в комплекте с кабелем для подключения к рабочей части. Для экономии энергии используется датчик температуры с автоматическим блоком управления. Саморегулирующиеся варианты используются с компактным термостатом, который устанавливается на линии подачи.

Кабели сопротивления – преимущества и недостатки

Кабели сопротивления просты и недороги.

Они доступны в 3 типах:

• одноядерный;
• двухъядерный;
• зональный.

Они изготавливаются с заранее заданными характеристиками – длиной и мощностью. Особенностью является одинаковый нагрев по всей длине. Не укорачивайте, используйте всю проволоку, даже если ее размер больше требуемого. Резка увеличивает сопротивление. Это повышает температуру нагрева, расплавляет изоляцию и приводит к выходу системы из строя.

Установка требует максимальной осторожности – если кабель будет поврежден в любой точке, потребуется замена всей системы. Исключение составляют зонные конструкции с параллельным подключением радиаторов. Изделия с сопротивлением нельзя использовать во внутренних трубопроводах – мешает головка температурного датчика. Он должен находиться рядом с кабелем, поэтому установка снаружи также не очень удобна. Преимуществом является относительно низкая цена по сравнению с саморегулирующейся проволокой.

Одноядерный

Простейшая конструкция из нескольких элементов включает в себя:

• металлический нагревательный сердечник;
• внутренняя изоляция;
• медная экранирующая оплетка;
• внешний изолятор.

Он нагревается до максимальной температуры +65°C. Для обогрева трубопроводов это неудобно: оба противоположных конца должны быть подключены к источнику питания, а иногда они находятся очень далеко друг от друга.

Двухъядерный

Отличие от одножильного изделия заключается не только в количестве проводников, но и в самой конструкции:

• 2 нагревательные жилы, каждая из которых помещена в отдельную изоляцию;
• Третий (оголенный) проводник помещается рядом с ними;
• Все проводники экранированы экраном из фольги;
• Внешняя защита обеспечивается термостойкой изоляцией.

Одно- и двужильные типы гарантируют одинаковый нагрев по всей длине.

Зона

Этот универсальный резисторный кабель имеет независимые зоны нагрева. Это обеспечивается его конструкцией. Кабель состоит из 2 жил с изоляцией, поверх которых установлена нагревательная спираль. Он подключается к нагревательным жилам через регулярные интервалы с помощью контактных окон. Создаются параллельные, независимые зоны обогрева максимальной длиной 2 метра.

Эта система имеет преимущества перед предыдущими системами. Он характеризуется стабильной мощностью, не зависящей от внешней температуры. Однако главное преимущество заключается в том, что кабель можно отрезать до необходимой длины на зональном контакте. Часть кабеля – концевой участок до первого контакта – можно использовать для подключения к источнику питания.

Саморегулирование – преимущества и недостатки

Саморегулирующиеся кабели работают иначе, чем резистивные.

Это заложено в самой конструкции, которая состоит из следующих компонентов:

• 2 медных провода в термопластичной матрице;
• 2 слоя внутренней изоляции;
• медная оплетка;
• внешняя изоляция.

Особенности устройства обеспечивают следующие преимущества:

1. Универсальное применение. Используется для обогрева трубопроводов внутри и снаружи, а также резервуаров, крыш.
2. Экономичное потребление энергии. Саморегуляция настроена таким образом, что секция с самой низкой температурой имеет наибольший нагрев, более теплые секции потребляют меньше тока.
3. Удобная установка. Кабель можно разрезать в соответствии со специальной маркировкой и удлинять без опасения потери функциональности. Не бойтесь перекрытия.
4. Никаких перегревов или холодных зон. Длина не влияет на рассеивание тепла.

Единственным недостатком является высокая стоимость – самый дешевый самонагревающийся кабель в два раза дороже резистивного. Но он имеет длительный срок службы – до 10 лет.

Функционирование саморегулирующегося кабеля

Терморегуляция достигается за счет полимерной матрицы, содержащей углерод. Он производит токопроводящие элементы различной прочности в зависимости от температуры. При подключении изделия ток проходит через углеродные проводники и контакты и нагревает матрицу. Повышение температуры увеличивает расстояние между графитовыми элементами, что приводит к увеличению сопротивления. Сила тока уменьшается, и происходит охлаждение. Таким образом, нагревательный кабель постоянно терморегулируется.

Технология соединения трубчатых нагревательных кабелей

Для всех отопительных изделий конец должен быть изолирован при монтаже и соединен с соединительными трубами. Для этого вам понадобится небольшой набор инструментов и материалов. Для строительных работ используются нож, плоскогубцы, бокорезы и фен.

В комплект материалов входят изоляционные трубки различной длины и диаметра, а также втулки, служащие в качестве зажимов. Изоляционный материал – специальный, термоусадочный, со слоем клея внутри для защиты соединения. Для изоляции конца кабеля вместо термоусадочной трубки можно приобрести готовый наконечник.

Установите концевую муфту в следующем порядке:

• отрежьте 2 см внешней изоляции;
• Снимите косичку;
• Вставьте муфту и нагрейте ее феном;
• Обжмите его плоскогубцами.

Если вы работаете с самоограничивающимся изделием, один провод разрезается вместе с плашкой на 10 мм короче, чтобы получить 2 провода разной длины. Вместо дорогого колпачка можно использовать термоусадочную трубку. Он помещается на подготовленные провода, нагревается феном и покрывается клеем-расплавом из термопистолета. Его можно надежно обмотать клейкой лентой.

Процедура соединения двух секций или подключения силовых проводов очень похожа. Пошаговые инструкции несложные:

1. С помощью ножа срежьте общую изоляцию, освободите жилы. Один из проводов укорачивается, создавая лестницу. Проделайте то же самое с другой частью.
2. Зачистите концы проводов, над каждым из них наденьте термоусадочную трубку. На одном из проводов, общем длинном.
3. Вставьте изолированные концы в гильзы и обожмите. Начните с более короткого провода. Вставьте провода другого кабеля в другую сторону и обожмите. Убедитесь в плотности соединения, потянув в разные стороны.
4. Натяните маленькие трубки, надуйте феном, затяните. Проделайте то же самое со швом теплового рукава.

Фильм: Как подключить греющий кабель

Существует несколько конструктивных нюансов, касающихся установки. В частности, что кабель оснащен экраном в оплетке, и многие не знают, что с ним делать. Он используется для заземления, которое должно быть выполнено правильно или нет. Существует несколько вариантов того, что делать в этом случае, и каждый из них требует разного подхода. После просмотра этого видео станет понятно, как подключить греющий кабель и на какие моменты следует обратить особое внимание.

Как установить и подключить провод сопротивления своими руками

Наиболее распространенным вариантом установки является линейный метод, при котором провод размещается и фиксируется снаружи трубы. Если это пластик, материал обладает низкой теплопроводностью – при тщательном соблюдении технологии можно добиться хорошего нагрева. Высокая тепловая эффективность достигается за счет использования специальных труб с заглубленным каналом для греющего кабеля.

Линейное крепление нагревательного элемента осуществляется в таком порядке:

1. По всей длине пластиковой трубы снизу наклеивается полоска алюминиевой фольги – это увеличивает теплоотдачу. В случае с металлическими трубами в этом нет необходимости. Они очищаются от ржавчины и всего, что может повредить изоляцию.
2. Вставляется провод. Через каждые 30 см он заклеивается липкой лентой. Если одной проволоки недостаточно, проложите 2 или более параллельно, но с промежутком между ними.
3. Алюминиевая лента наклеивается сверху вдоль трубы. Убедитесь, что кабель и труба плотно прилегают друг к другу. Провода датчика температуры и сам датчик крепятся отдельно с помощью крестообразных лент.
4. Кроме того, при отсутствии плотной внешней теплоизоляции электрический кабель закрепляется пластиковыми хомутами. Они будут поддерживать провода в случае отслоения алюминиевой фольги.
5. После завершения монтажа следует установить теплоизоляцию и затянуть хомуты.

Второй способ монтажа нагревательного кабеля к водопроводным трубам – спиральный нагревательный кабель. Его использование усиливает нагрев по всей длине или в особо опасных местах вводов в дом, расположения кранов. Проволока укладывается аккуратно, без резких изгибов.

Процедура выполняется следующим образом:

• Пластиковая труба по всей длине обмотана металлизированной лентой;
• смотайте электрический провод;
• закрепите клейкой лентой по всему периметру;
• закрепите датчик температуры и его провода кабельными стяжками;
• установить теплоизоляцию, закрепить кабельными стяжками.

Удобнее вначале наматывать электрический кабель свободно, с прогибом, а затем постепенно затягивать его через катушку, добиваясь плотного контакта с трубой. Одновременно закрепите провод. Расстояние между катушками составляет 4-5 см. На входе в дом, в местах установки запорной арматуры, заверните ее поплотнее.

В установке датчика температуры есть определенная тонкость – он изолирован от электрического провода, а не от трубы. Термостат устанавливается в помещении рядом с электрощитом или в нем самом, если прибор имеет специальное крепление. Подключите термостат к электросети через автоматический выключатель на 6 А. Рекомендуется установить УЗО с более высоким номиналом и током утечки 30 мА. Подключите кабель и датчик в соответствии со схемой на термостате.

Монтаж саморегулирующегося кабеля

Продукция продается по метражу, когда отрезается кусок рулона, или в виде комплекта необходимой длины. В последнем случае кабель поставляется со всем необходимым для монтажа, а также с разъемами для вставки внутрь трубок. Полипропиленовые трубки покрыты фольгой для достижения равномерного распределения тепла.

Используются линейный и спиральный методы укладки, причем только первый подходит для укладки внутри помещений. Датчик температуры не используется, но можно использовать небольшой термостат, который устанавливается на кабель подачи холода. При прокладке в линию кабель снаружи помещается под трубу снизу и немного смещается в сторону. Таким образом, патрубок будет защищен от движения грунта. Монтаж снаружи ничем не отличается от технологии, используемой в нагревателе сопротивления.

Тщательная изоляция труб обязательна. Используются пенопластовые покрытия, минеральная вата, пеноизоляторы. Это предотвращает передачу тепла наружу.

Фильм: Монтаж саморегулирующихся греющих кабелей в трубах

Прокладка греющего кабеля внутри трубы – эффективный и экономичный способ предотвращения замерзания. Поскольку он занимает немного места, его используют в водопроводных трубах с поперечным сечением 1.

На сети, которая предварительно подготовлена для прокладки греющего кабеля внутри, устанавливаются тройники для ввода электрического кабеля. Для уплотнения используются фитинги с сальниками.

Подробности монтажа греющего кабеля в трубе показаны в видеоролике ниже.

Монтаж нагревательного кабеля: Как соединить своими руками?

Например, до использования нагревательных кабелей лед на крыше или крыльце был серьезной проблемой.

Теперь вы можете забыть об этом – при условии, что система установлена правильно.

Эта статья о том, как подключить греющий кабель.

Что представляет собой продукт?

Продукт выглядит как обычный токопроводящий кабель, только его проводники изготовлены из материала с высоким электрическим сопротивлением. Следовательно, при протекании тока они выделяют тепло. Рабочая часть окружена экранирующей оплеткой из меди или алюминия и далее пластиковой изоляцией.

Зачем использовать кабельные нагреватели?

Многие внешние, тщательно продуманные конструкции подвержены образованию льда и, как следствие, возникновению аварийной ситуации:

1. карнизы крыши. Плесень и сосульки повреждают покрытие крыши и могут представлять опасность для находящихся внизу людей;
2. водосточная система. Лед и сосульки приводят к деформации или растрескиванию желобов, что затрудняет отвод воды;
3. крыльца, дорожки.. Скользкая и может привести к травмам людей;
4. Водопроводные сети, канализация, другие трубы, резервуары. Ледяные заторы блокируют трубы, а при сильном проникновении мороза разрушают конструкцию (вода при замерзании расширяется).

Существует несколько типов радиаторов.

Нерегулируемый

Также часто называют резистивным, но это неверно: все нагревательные кабели являются резистивными. Самый простой тип – нерегулируемый. Проводники изготавливаются из сплава с высоким сопротивлением, например, нихрома. Поэтому его тепловая мощность всегда постоянна. Преимуществом является низкая стоимость.

• Если нарушить теплоотвод (перекрыть жилы или закрыть чем-либо часть радиатора) или перегреть его, проводник перегорит;
• Его нельзя закорачивать: это уменьшает сопротивление и, следовательно, увеличивает ток выше расчетного значения;
• Для его включения и выключения требуется термостат или участие человека.

Существует два типа нерегулируемой проволоки:

1. 1-ядерный. Они имеют серьезные недостатки. Во-первых, они создают электромагнитное поле и поэтому не подходят для полов с подогревом, дорожек, крылец и других объектов, с которыми контактируют люди. Во-вторых, они соединены с обоих концов, поэтому контур нагревателя подключен с одного конца, и магнитные поля, создаваемые сердечниками, взаимно аннулируются из-за однонаправленных токов.

Нерегулируемая зона

Состоит из 2 токопроводящих жил с несколькими нагревательными проводниками между ними. В отличие от своего предшественника, его можно разрезать: поскольку провода представляют собой параллельно соединенные проводники, сопротивление увеличивается по мере уменьшения количества проводов.

Саморегулирующийся

Он также содержит два проводящих провода, но резистивный элемент между ними представляет собой полупроводниковую матрицу. Для него характерна гораздо более выраженная температурная зависимость сопротивления, чем для металлов. Чем выше температура матрицы, тем больше сопротивление.

Преимущества:

1. Перегрев невозможен. Нагретые участки перестают проводить ток, т.е. фактически отключаются;
2. Эффективность. После нагрева кабель снижает производство тепла или полностью отключается, даже если он не управлялся термостатом. И каждая часть работает с той теплоотдачей, которая необходима в данной области;
3. Возможно отключение нагревателя.

Недостатком этого решения является высокая стоимость.

Установка

На карнизах кабель укладывается зигзагообразно и фиксируется специальными скобами, приклеенными к кровельному покрытию. В случае обогрева водостока нагреватель помещается внутрь и закрепляется специальными пластиковыми клипсами, удерживаемыми с одного конца краем водостока.

Часть нагревателя, которая вставляется в желоб, закрепляется в верхней части желоба. Если в здании несколько этажей, нагреватель должен быть прикреплен к стальному тросу, иначе он сломается под собственным весом. На дорожке, крыльце или полу дома кабель укладывается зигзагообразно, фиксируется с помощью клипс и колышков и заливается стяжкой. На трубах кабельный нагреватель размещается снаружи или внутри.

При наружном обогреве кабель укладывается на трубу одним из следующих способов:

• В виде одного или нескольких прямых участков под трубой;
• Под трубой зигзагообразно;
• Оберните трубу по спирали через равные промежутки времени.

Закрепите кабель пластиковыми хомутами или самоклеящимися хомутами из стекловолокна, а затем изолируйте трубу теплоизолятором в виде гибких матов или оболочки. Некоторые производители указывают конкретный материал изолятора и отказывают в гарантийном обслуживании, если это положение в инструкции не соблюдается.

При использовании жесткой изоляции, например, полистирола, место прохождения кабеля через изоляцию уплотняется специальными гильзами. В качестве защиты от механических повреждений на изоляцию наносится алюминиевая клейкая лента. Если поверхность нагреваемой трубы шероховатая, рекомендуется перед установкой нагревателя обернуть ее алюминиевой клейкой лентой.

Внутреннее отопление используется на коротких участках труб диаметром более 40 мм – если нет доступа снаружи. Используется специальный тип кабеля с изоляцией из пищевого пластика.

Для подключения нагревателя в трубе врезается тройник. Кабель прокладывается через отверстие в штекере, снабженное уплотнительными кольцами. После установки труба также изолируется.

Подключение

Подключите кабель в следующем порядке:

1. Удалите изоляцию с конца кабеля до 3 см;
2. Укоротите щипцами плетеный щиток и перевяжите его;
3. Если кабель самоограничивающийся, отрежьте полупроводниковую матрицу, чтобы обнажить концы проводников;
4. Зачистите концы проводов, которые будут подключены к электросети;
5. Подключите провод заземления кабеля к экранирующей оплетке нагревательного кабеля, а фазу и нейтраль подключите к началу и концу резистивного (нерегулируемого) или проводящего (саморегулируемого) проводника с помощью клеммных гильз.

Остается только подключить нагреватель к распределительному щиту.

Схематическая диаграмма

Для питания системы сопутствующего обогрева от распределительного щита идет отдельный кабель, защищенный собственным автоматическим выключателем и УЗО. Он подключен к термостату системы. С другой стороны к нему подключается нагревательный кабель. Термостат оснащен датчиком температуры.

Схема подключения греющего кабеля

Все контакты на термостате обычно маркированы. Если нет, то их назначение должно быть объяснено в руководстве.

Вот видео на эту тему

Как провести греющий кабель своими руками:

Правильно установленный греющий кабель избавит вас от множества проблем и сделает вашу жизнь более безопасной. Лучше всего использовать саморегулирующиеся греющие кабели – они окупятся экономией на ремонте и меньшими счетами за электроэнергию.
