Как сделать односкатную крышу
Если вы хотите построить необычный дом, не похожий на соседские, обратите внимание на дома с односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатную крышу проще всего построить. На самом деле, она настолько проста, что ее можно сделать своими руками.
Односкатные крыши считаются самыми дешевыми и простыми в строительстве. И это действительно так, особенно при небольшой ширине здания. Однако в нашей стране дома с односкатной крышей встречаются нечасто. В основном это связано с тем, что мы больше привыкли к двускатным или шатровым крышам – они выглядят привычно. Вторая сложность – найти конструкцию, подходящую для наших погодных условий. Существует множество проектов на западных ресурсах, но они рассчитаны на более мягкий климат и обычно имеют большую площадь остекления. Нелегко найти архитектора, который сможет изменить понравившийся нам дизайн. Однако если вы сможете это сделать и не нарушить гармонию здания, то получится очень оригинальный дом.
Многих ужасают неровные потолки в некоторых частях здания. Конечно, с ними работать сложнее, чем со стандартными, но результат получается на 100% оригинальным. Правда, на этот раз в нашей стране очень сложно найти дизайнера, способного разработать такой интерьер.
Есть и другой вариант – выровнять потолки внахлест и использовать свободное пространство под крышей в качестве технических помещений. Такие варианты были реализованы, и хозяева очень довольны. Технические помещения находятся не в подвале, а на первом этаже, но проблем с грунтовыми водами нет.
Вот, пожалуй, и все недостатки и подводные камни односкатной крыши. Однако есть еще один момент, который трудно назвать недостатком – кровельный материал на таких домах не виден с земли. Если местность ровная, без больших перепадов высот, то нет смысла заморачиваться с внешним видом крыши. Лучше выбрать простые на вид, но качественные материалы, тихие (самолет большой, он сильно шумит во время дождя) и надежные. Один из популярных вариантов – фальцевая крыша. Она обеспечивает достаточную степень герметичности и не шумит. Другой вариант – мягкая кровля из современных материалов. Такие крыши еще более тихие, а современные материалы могут прослужить 20-30 лет без ремонта.

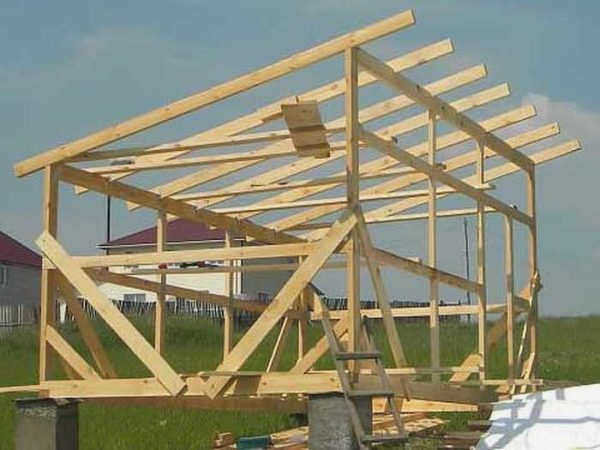

Схема односкатной крыши
Необходимый угол наклона односкатной крыши можно получить, разделив высоту противоположных стен. Одна стена здания значительно выше другой. Это приводит к увеличению расхода стенового материала, но стропильная система очень проста, особенно для зданий небольшой ширины.

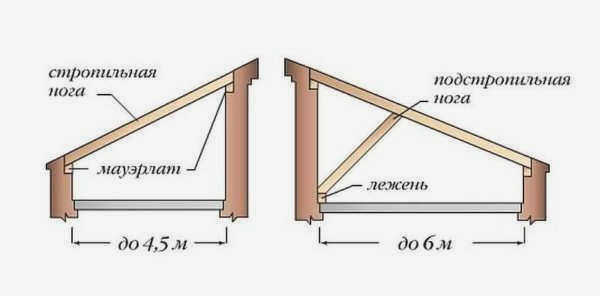

Если стены обладают достаточной несущей способностью, стропильная система односкатной крыши опирается на стойку, прикрепленную к стене. Для более равномерного распределения нагрузки верхний ряд кладки стен усиливают продольной арматурой (в случае стен из кирпича, бетонных блоков) или над последним рядом набивают арматуру (в случае стен из легкого бетона, известняка, ракушечника). Последний нахлест или верхнее стропило в деревянной или деревянно-каркасной конструкции обычно служит в качестве мауэрлата.

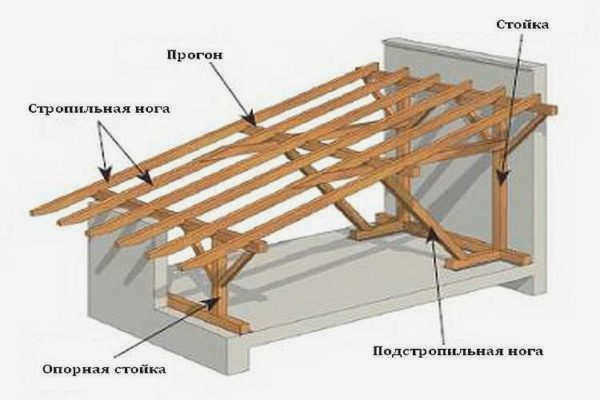

Если материал конструкции стены недостаточно прочен, большую часть нагрузки можно перенести на пол. Для этого устанавливаются опоры (с уклоном около 1 метра), на которые укладывается обрешетка – длинные балки, идущие по всей длине здания. Затем на них опираются стропила.
Когда заливается арматура или последний ряд, в арматуру вставляются дюбели с шагом 80-100 см, с помощью которых мезонин затем крепится к стенам здания. В деревянных домах, если слой арматуры не был подготовлен, дюбеля установить невозможно. В этом случае допускается установка на дюбеля с шестигранной головкой. Для установки дюбеля в кровельной панели сверлится отверстие диаметром на несколько миллиметров меньше диаметра дюбеля. В отверстие вбивается металлический стержень, и деревянный брус прижимается к стене. Соединение затягивается с помощью шестигранного ключа необходимого размера.
Разновидности: шатровые и вальмовые конструкции крыш
Класс шатровых крыш объединяет два типа конструкций, которые в плане напоминают квадратную и прямоугольную оболочку. Первый тип называется шатровой крышей, а второй – шатровой. От двускатных аналогов их отличает отсутствие фронтонов, называемых в кровельном деле языками. В шатровой конструкции используются как конические, так и висячие стропила, которые устанавливаются в соответствии со стандартными технологиями строительства наклонных стропильных систем.
Различия в классе шатровых крыш характерны:
- У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой крыше нет, его функцию выполняет центральный кронштейн в консольной системе или верхняя часть фермы подвеса.
- Шатровая крыша имеет трапециевидную форму для двух основных скатов и треугольную – для другой пары. Шатровая крыша отличается от шатровой обязательным наличием конька, к которому примыкают основания трапециевидных скатов. Треугольные фронтоны, также известные как цилиндры, своими вершинами примыкают к коньку, а их боковые стороны соединяются с наклонными сторонами трапеций.
Исходя из конфигурации крыши, очевидно, что шатровые крыши характерны для квадратных зданий, а шатровые – для прямоугольных домов. Для кровли подходят как мягкие, так и жесткие кровельные материалы. Характерная квадратная или прямоугольная форма повторяет стропильную схему шатровой крыши с четко выраженным расположением элементов в плане и вертикальных проекций скатов.
Часто шатровые и вальмовые кровельные системы используются вместе при строительстве одного здания или эффектно дополняют скатные, односкатные, ломаные и другие крыши.
Конструкция шатровой кровельной системы

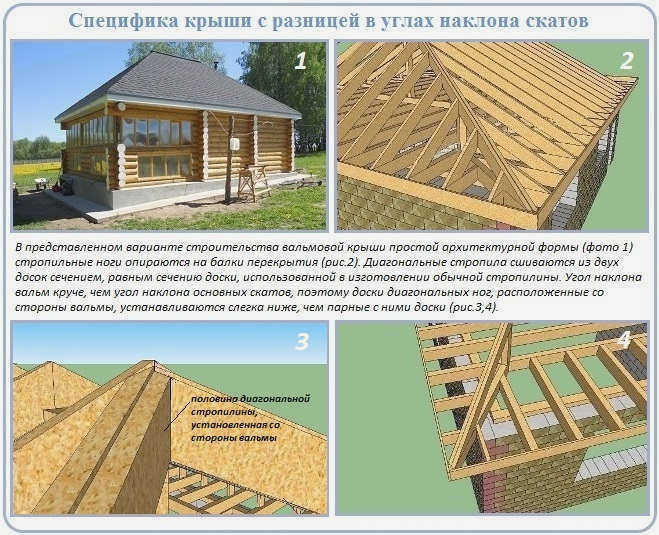

Вот один типичный пример шатровой крыши с консольными стропилами. Они опираются на балки перекрытия, которые укладываются поверх стропил. Жесткая ферма будет использоваться только для крепления верхней части стропил к коньковой обрешетке, поэтому нет необходимости усиливать крепление колонн крыши. Размеры коробки примера дома составляют 8,4×10,8 м. Фактический размер крыши в плане будет увеличен с каждой стороны на величину карниза, на 40-50 см.
Монтаж основания мауэрлата
Способ монтажа зависит от материала стен и архитектурных особенностей здания. Расположение кровельного мауэрлата планируется в соответствии с правилами на этапе проектирования:
- Легкие стены из пенобетона, газобетона и подобных материалов должны иметь по периметру залитую железобетонную полосу с установленными в процессе заливки анкерами мауэрлата.
- Кирпичные стены должны быть обрамлены одним или двумя кирпичами по внешнему краю так, чтобы по внутреннему краю образовалась полка для укладки деревянного каркаса. При кирпичной кладке между кирпичами устанавливаются деревянные колышки для крепления колонны к стене с помощью скоб.
Для меандра используется брус 150×150 или 100×150 мм. Если предполагается использовать пространство под крышей, рекомендуется использовать более толстые брусья. Брус соединяется в единую раму с помощью диагональных соединений. Затем места соединений укрепляются саморезами, обычными гвоздями или дюбелями, а углы – скобами.
Балки перекрытия укладываются на горизонтально выровненную меуэрлу, которая изготавливается в соответствии с оптимальными для данного здания параметрами. Следует использовать брус размером 100×200 мм. Первой укладывается балка, которая проходит точно по центральной оси здания. В данном примере длины балки недостаточно для изготовления цельной балки, поэтому ее собирают из двух балок. Соединение должно осуществляться через прочную опору. В данном примере опорой является внутренняя несущая стена.
Особенности монтажа стропильной системы в деревянном доме

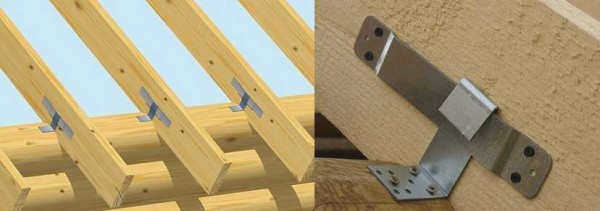

Отличие деревянных домов в том, что бревенчатый дом дает усадку, что приводит к изменению геометрии стропильной системы. Если жестко закрепить элементы, то крыша может разрушиться. Поэтому крепления делают плавающими. Существуют специальные скользящие крепления, которые крепят стропила к верхнему коньку и к обрешетке, если таковая имеется (см. фото).
Для того чтобы стропила свободно двигались во время усадки, длинную часть устанавливают строго параллельно краю, а выносной элемент – строго перпендикулярно. При необходимости пространство под ним вырезается. Разметьте место крепления так, чтобы крюк находился в нижнем крайнем положении или рядом с ним. Используйте специальные саморезы из комплекта (обычные винты не подходят). Если установка производится на бревно, то для предотвращения скольжения стропила по нему в нижней части вырезается полукруглое отверстие для опоры.
Такие крепежи продаются в каждом магазине "Сделай сам" и называются "скользящими". Смотрите видео о том, как прикрепить скользящее соединение к балке.
Видео о том, как собрать и установить стропильную систему скатной крыши
Построить скатную крышу своими руками непросто: есть много тонкостей и нюансов, есть разные способы крепления, строительства. Описывать их словами – дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже мы предлагаем подборку видеоматериалов, которые могут быть полезны.
Видеоотчет о том, как строится скатная крыша
Рассказ домовладельца об этапах строительства. Есть несколько интересных технических моментов, которые могут быть полезны.
Два типа соединения стропил: жесткое и скользящее
Видео о двух наиболее проблематичных типах соединения.
Как определить угол наклона стропил
Полный видеоотчет об установке стропильной системы
Это видео длится менее часа, но весь процесс показан от начала до конца со множеством деталей. Крыша установлена на деревянном каркасном доме, но для установки на другие типы зданий (кроме деревянных домов) разницы нет.
Типы шатровых крыш

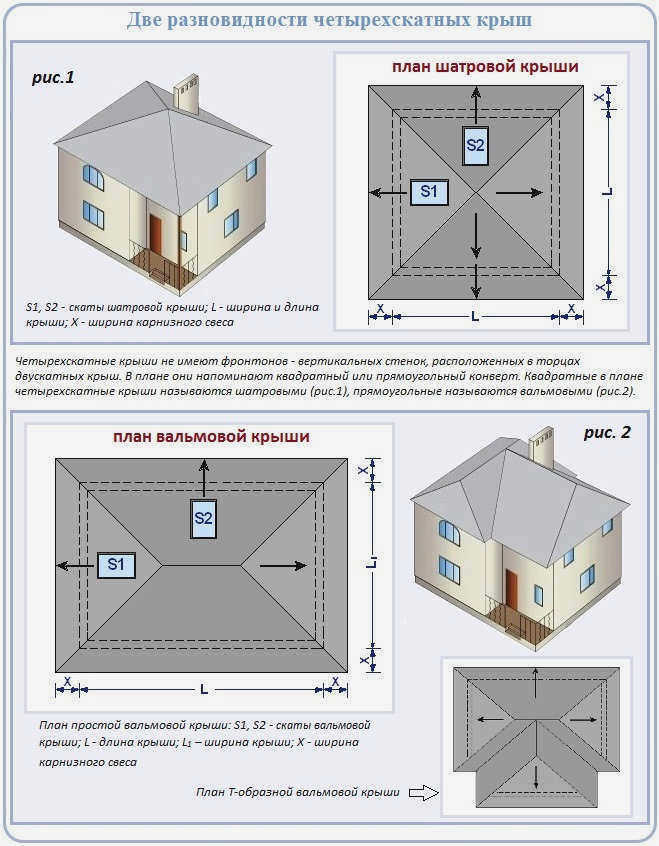

Шатровая крыша имеет углы наклона в виде равнобедренных треугольников, вершины которых сходятся в одной точке. Если при взгляде сверху шатровая крыша имеет квадратную форму, она называется шатровой.
Если она не квадратная, а прямоугольная – это шатровая крыша. Такое интересное название она получила из-за скатов, которые имеют форму шатра.
Голландская крыша: классическая шатровая крыша
Голландская или шатровая крыша – это классическая конструкция крыши, которая особенно устойчива к ветру и снегу.
Поверхность стандартной шатровой крыши имеет два трапециевидных шага на длинных сторонах и столько же треугольных шагов на коротких сторонах. В отличие от шатровой крыши, эта форма считается современными архитекторами более эстетичной.
Система шатровой крыши имеет четыре диагональные фермы – диагональные опорные балки, которые тянутся от двух вершин скатов к верхним углам здания.
С другой стороны, шатровая крыша бывает двух типов: когда боковые фронтоны имеют фаску только вверху или уже внизу, сама шатровая крыша может быть треугольной или трапециевидной и называется датской или голландской шатровой крышей.
Полускатная голландская крыша: особая устойчивость
Полускатная голландская крыша – это одновременно и двускатная, и шатровая крыша. Она отличается от классического варианта тем, что имеет скошенные концы вальм. Как правило, длина стены голландской крыши должна быть в 1,5-3 раза меньше длины трапециевидных боковых скатов.
Преимуществом такой крыши является возможность установки вертикального мансардного этажа, при этом отсутствует острый свес, как у скатной крыши, что в свою очередь повышает устойчивость крыши к экстремальным ветровым нагрузкам.

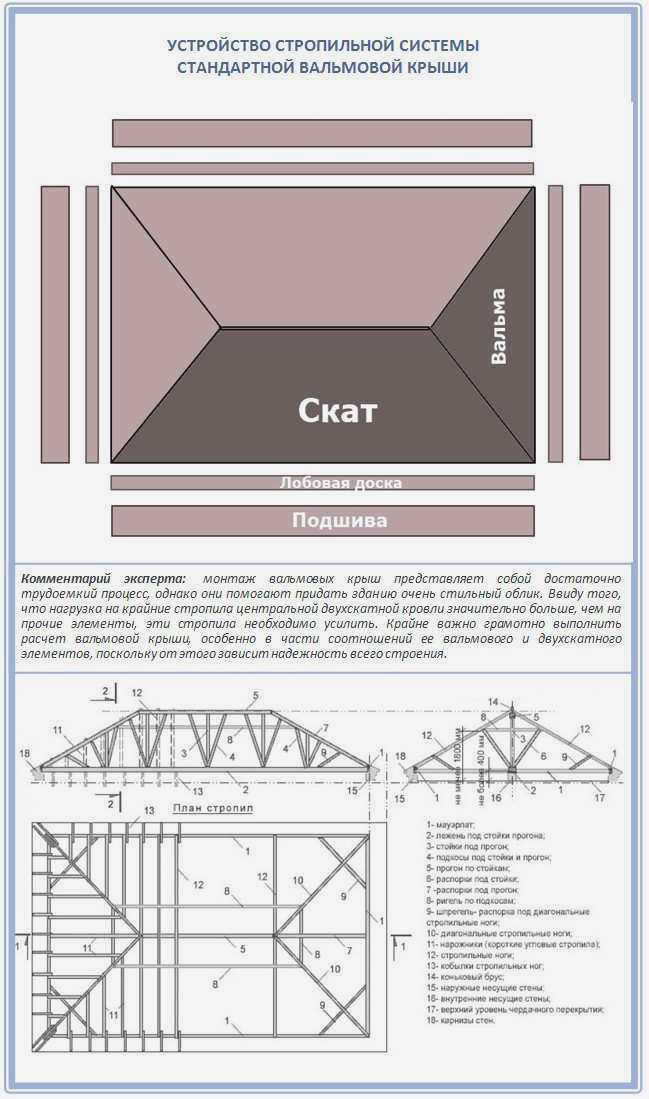

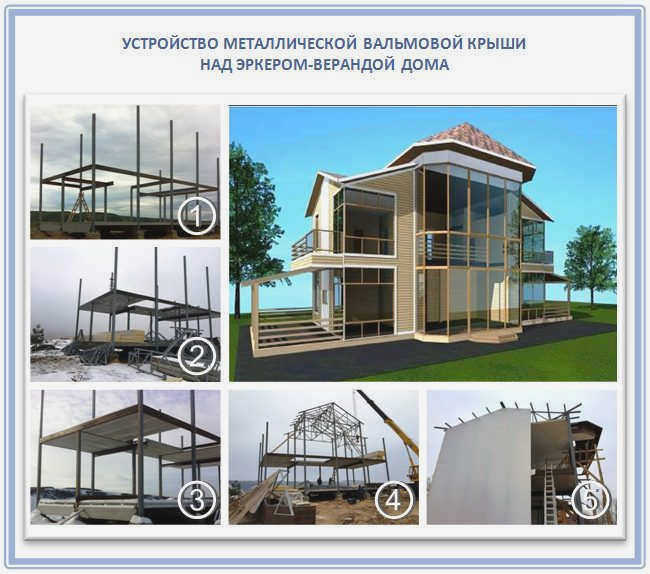

Стропильная система для шатровой крыши

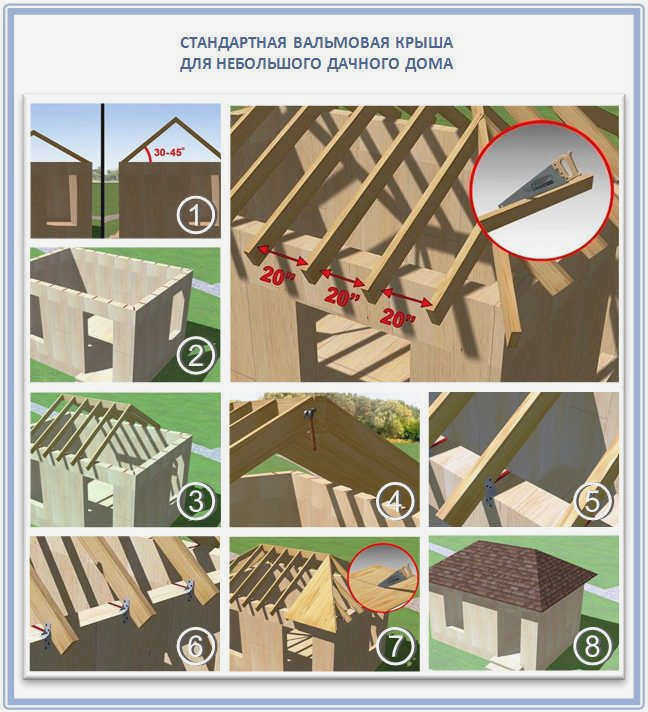

Вот простой пример типичной шатровой крыши для небольшого отдельно стоящего дома:
Шаг I. Планирование и проектирование
Перед строительством шатровой крыши важно продумать все детали до мельчайших подробностей. Даже самая простая конструкция шатровой крыши должна быть построена на основе готового проекта. Дело в том, что на готовой скатной крыше практически незаметны изъяны и перекосы, но если вы допустите ошибку где-то при строительстве той же шатровой или вальмовой крыши, то диагональные стропила просто не соединятся у конька и исправить это будет крайне сложно.
И да, если у вас есть специальные программы, создайте 3D-модель будущей крыши прямо в них, но если нет, то просто подготовьте подробный чертеж, и хорошо, если вам поможет профессионал. Все детали такой крыши должны быть просчитаны – вплоть до мелочей!
Кстати, сегодня довольно модно делать не только шатровую крышу, но и ее отдельные функциональные элементы:
Этап II. Подготовка конструктивных элементов
Итак, если вы взяли готовый чертеж крыши или набросали его самостоятельно и уверены в качестве будущего покрытия, самое время подготовить необходимые элементы стропильной системы. Для этого давайте сначала разберемся с их правильной номенклатурой.
Итак, первое, о чем необходимо позаботиться перед строительством шатровой крыши, это maueralt . Это квадратная или прямоугольная балка, которая устанавливается на стены по периметру дома. Она будет поддерживать стропила, которые будут передавать на нее нагрузку, и именно эта доска равномерно распределяет вес всей крыши по стенам дома и фундаменту. В идеале в качестве мауэрлата следует использовать брус 15 х 10 см.
