Например, чайник мощностью 1500 Вт потребляет ток 6,8 А. Получается, что для провода с сечением 1 квадратный метр питание такого чайника не будет критичным, даже при хорошем запасе по мощности. Но провод такого же сечения уже будет лежать в "красной зоне" по допустимой нагрузке, и постоянное его использование для этих целей недопустимо, необходимо брать провод большего сечения.
Какую нагрузку выдерживает медный провод сечением 1, 1/5, 2, 2/5 квадратного метра, что можно подключить?
Если это можно выразить простыми словами, например, холодильник, телевизор, а на радиаторе отопления – чтобы было понятно!
Теги: медный кабель, нагрузка, подключение, сечение кабеля, электроприборы
Категория: Электротехника > Кабели
комментарий
в избранное
9 ответов:
BigSe rg [11.2K]
8 лет назад
Средняя непрерывная токовая нагрузка проводников составляет 10 А на мм кв. медный провод. Исходя из этого, рассчитайте ток нагрузки, исходя из мощности – P=U I(мощность(Вт)=ток (амперы) напряжение (вольты). Например, электрический чайник мощностью 2,5 кВт. 2500 ВТ/220 В = 11,3 А. Поэтому выбирайте провод с сечением 1,5 мм кв (наиболее близкое к стандартному сечению).
автор вопроса выбрал этот ответ лучшим
комментарий
в избранное спасибо
Elden [96.1K].
7 лет назад

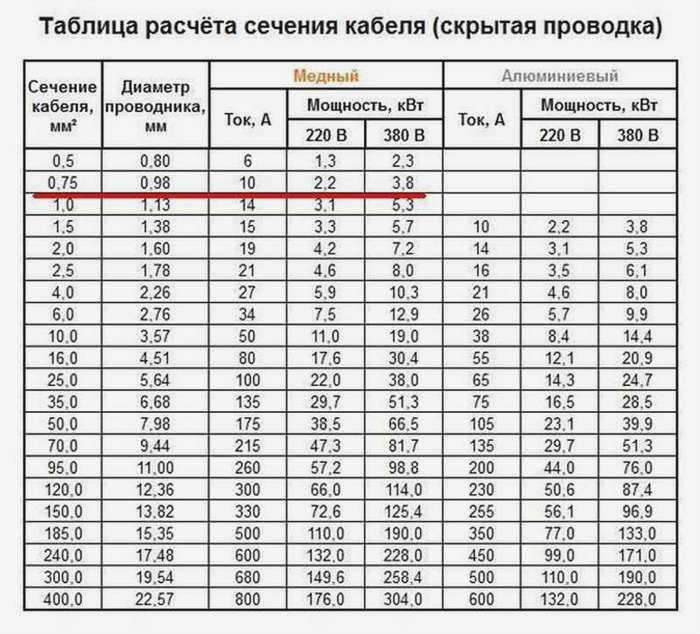

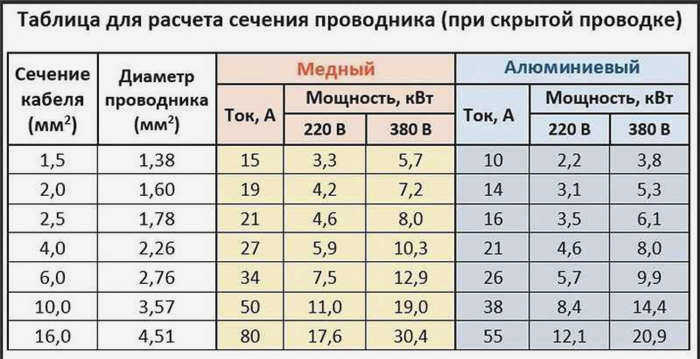

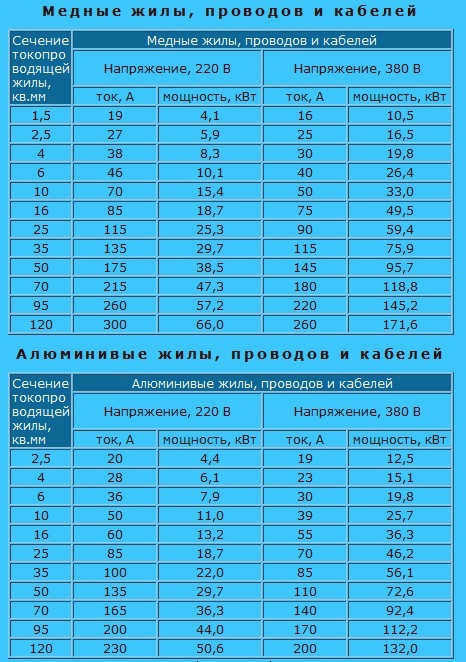

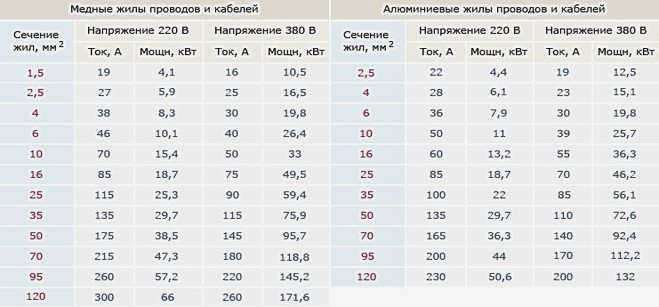

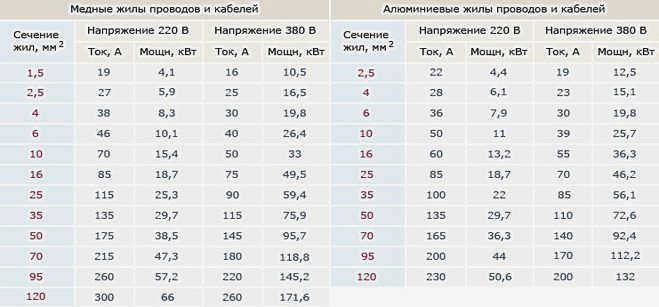

Существуют специальные таблицы нагрузки на кабель в зависимости от сечения и используемого материала, вот пример такой таблицы (приведена для сравнения кабеля с медной и алюминиевой жилой):
Но лучше всего найти характеристики кабеля у конкретного производителя кабеля, так как существует несколько ГОСТов на изготовление кабелей, как минимум отличающихся составом изоляции.
Получив характеристики конкретного кабеля (в таблице выше приведены общие характеристики), сравните значение в спецификации проводки в кВт с характеристиками устройства, которое вы хотите подключить, при условии, что характеристики кабеля должны быть на 20-30% больше характеристик устройства, а если несколько устройств постоянно нагружены в одной сети, то рассчитывается их общая мощность.
Примеры предпочтений кабелей приведены в таблице:
1,5 кВт – 4,1 кВт, для которого подходит холодильник 1,5 + телевизор 0,6 + кофеварка 2,5. Это 4,6 кВт, больше, чем мощность проводки, но кофеварка является кратковременной нагрузкой.
1 квадратный метр медной проводки.
Практически не используется в квартире, но может быть подключен к маломощному светодиодному освещению и различным световым индикаторам.
Эти провода используются для осветительных установок с максимальной суммарной мощностью 4 кВт, т.е. пересчитайте все лампочки по мощности, и результат не должен превышать этого значения. Они также используются (я не рекомендую ставить их в розетки, где подключено несколько приборов) для подключения розеток одного прибора. Например, светильник, телевизор, компьютер, пылесос, зарядное устройство и т.д., где мощность не превышает 4 кВт. Конечно, можно использовать и несколько приборов в одной розетке, но такие комбинации, как компьютер + пылесос + кофеварка, опасны.
Какую нагрузку может выдержать кабель сечением 1,5 – 2,5 – 4 – 6 – 10 кв. м.

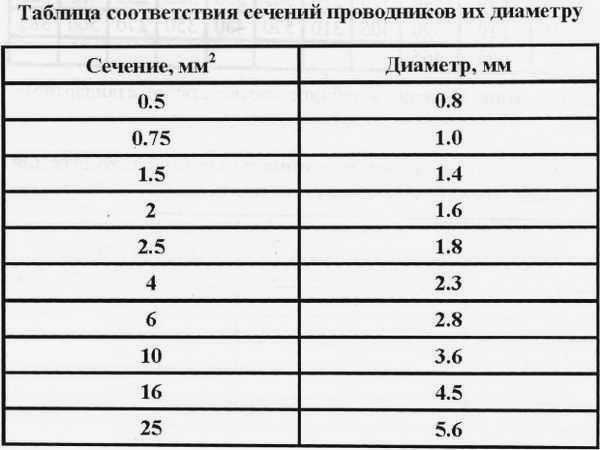

Стоит также вспомнить о площади поперечного сечения (S) кабеля, которая рассчитывается по следующей формуле: S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр. .
Правильный выбор площади поперечного сечения кабеля имеет большое значение для расчета нагрузки на кабель. Кабели не должны нагреваться при эксплуатации, нагрев происходит в основном из-за перегрузки. Чем толще кабели, тем лучше.
Основным нормативным документом, регламентирующим площадь поперечного сечения проводов и кабелей, является ПУЭ-7 (Правила устройства электроустановок).
Ниже приведены основные показатели, которые в первую очередь влияют на определение площади поперечного сечения проводов в электроустановках:
- Материал, из которого изготовлены провода (медь или алюминий);
- Рабочее напряжение сети (220 или 380 В);
- Мощность и токовая нагрузка (мощность в кВт и токовая нагрузка в амперах).
Провода неправильного размера не смогут проводить ток нужной величины.
Они будут быстро нагреваться, что приведет к расплавлению изоляции провода и короткому замыканию. Это вызовет короткое замыкание и может привести к пожару в доме.
Каковы рекомендации по выбору проводов?
При выборе проводов и кабелей для электропроводки руководствуйтесь поговоркой "масло не разобьется". Другими словами, чем толще провода, тем лучше, так как они меньше нагреваются и имеют больший запас мощности.

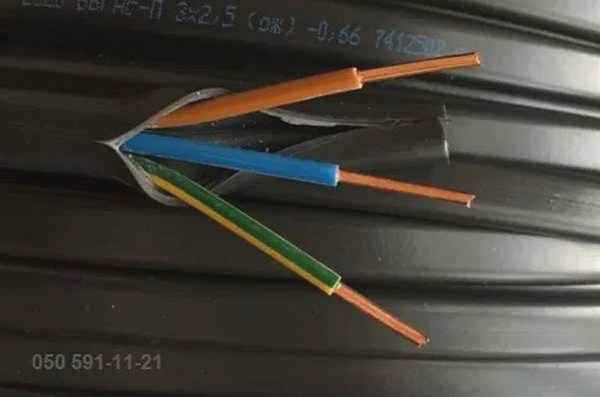

По крайней мере, не используйте провода с сечением меньше рекомендуемого. Напомним, что розетки в квартире должны быть соединены медным проводом сечением 2,5 квадратных метра. Такой провод способен выдержать нагрузку около 5 кВт.
Для светильников рекомендуется провод сечением 1,5 кв. м. Мощные приборы, такие как духовые шкафы, электроплиты и т.д., следует подключать кабелем сечением не менее 4-6 квадратных метров. Такой выбор сечения кабеля и провода является наиболее приемлемым с точки зрения электрика.
Какая мощность будет у кабеля:
- Медный кабель площадью 1,5 квадратных метра выдерживает 3,3 кВт и 15 ампер тока;
- Медный кабель площадью 2,5 квадратных метра выдержит 4,6 кВт и 21 ампер тока;
- Медный кабель площадью 4 квадратных метра выдержит 5,9 кВт и 27 ампер тока;
- 6-квадратный медный кабель выдержит 7,5 кВт и 34 А тока;
- 10-квадратный медный кабель выдержит 11 кВт и 50 А тока.
Напомним, что пиковая нагрузка для медных и алюминиевых кабелей различна. При одинаковом сечении алюминиевые проводники и кабели выдерживают гораздо меньшую нагрузку по мощности и току, чем медные проводники. Например, медный кабель сечением 2 квадратных метра имеет нагрузочную способность 4 кВт, а точно такой же алюминиевый кабель имеет нагрузочную способность только 2 кВт. Поэтому очень важно учитывать все это при расчете площади поперечного сечения проводников.
На что следует обратить внимание при выборе сечения кабеля?
При выборе сечения кабеля необходимо учитывать два основных параметра. Первый – это нагрузка, которая будет приходиться на кабели. Другими словами, необходимо знать, сколько и какое оборудование будет "сидеть" на выбранном кабеле. Эти параметры затем используются для выбора выключателяНоминальный ток должен быть как можно ближе к токопроводящей способности кабеля.
Для обычных розеток в доме будет достаточно медного провода сечением 2,5 мм². К этим розеткам можно подключить утюг, гладильную доску и даже обогреватель мощностью 2-3 кВт. Общая мощность всех электроприборов, подключенных к розетке, не должна превышать 3,5 кВт (примерно 16 А).
Для ламп и групп освещения достаточно провода сечением 1,5 мм². На кухне, если есть электроплита, кабель следует выбирать с запасом мощности. Чаще всего это 4 или 6 мм², в зависимости от мощности электроплиты.
Таким образом, зная, какую нагрузку выдержит кабель, легко сделать правильный выбор. Важно учитывать материалы кабеля и способы монтажа, так как от этих нюансов зависит многое.
Сколько кВт выдерживает кабель сечением 1,5-2,5-4,5-6 мм² – формула расчета кабеля

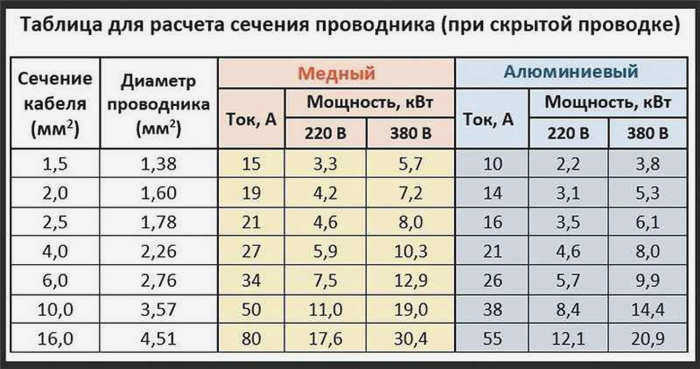

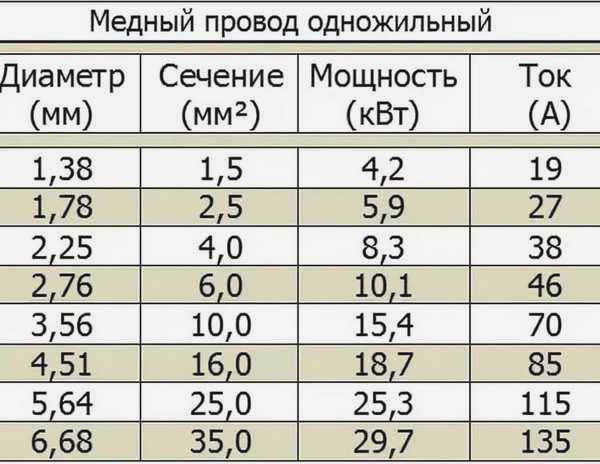

Чтобы рассчитать площадь сечения кабеля, можно воспользоваться существующими таблицами или данными, представленными в этой статье.
Расчет для медного кабеля:
- 1,5 мм² медный кабель – выдержит мощность 3,5 кВт;
- 2,5 мм² медный кабель – выдержит 5,7 кВт мощности;
- Медный кабель сечением 4 мм² – выдерживает мощность до 8 кВт;
- медный кабель 6 мм² – выдерживает мощность 10 кВт;
- 10 мм² медный кабель – выдерживает мощность 15 кВт;
- медный кабель 16 мм² – выдерживает мощность 18 кВт.
Расчет для алюминиевого кабеля:
- Алюминиевый кабель 2,5 мм² – выдержит мощность 4 кВт;
- Алюминиевый кабель 4 мм² – выдержит мощность 6 кВт;
- Алюминиевый кабель 6 мм² – выдержит мощность до 7,7 кВт;
- Алюминиевый кабель 10 мм² – выдерживает 11 кВт;
- алюминиевый кабель 16 мм² – выдерживает 13 кВт.
Важно! Для упрощения расчетов данные усредняются.
Формулы для расчета сечения кабеля и проводников
Если вам интересно, сколько выдержит кабель сечением 1,5-2,5-4,5-6 мм², то помимо готовых расчетов можно воспользоваться специальными формулами.
Формула для преобразования тока в мощность: I = P/U или P = I*U. Где I – ток (А), Р – мощность (Вт) U – напряжение сети (В). Рабочее напряжение в бытовой сети составляет 220 В.
Получается, что P = I*U = 10*220 = 2200 Вт = 2,2 кВт..
Кроме того, рассмотрим следующую информацию. На один мм медного провода приходится примерно 10 ампер тока. Это количество тока, которое может проводить один миллиметр провода. Расчет должен производиться прямо пропорционально: кабель 1,5 мм² может выдерживать до 15 ампер, а кабель 2,5 мм² – до 25 ампер.
Для бытовых розеток следует использовать кабель сечением 2,5 мм², а для освещения – 1,5 мм². Знание этих правил дает вам уверенность в том, что с электропроводка вы можете быть уверены, что ваша электропроводка будет в полном порядке.
