Самый распространенный вопрос, с которым вы можете столкнуться, – почему мигает светодиодная лампа после ремонта или замены обычных ламп на энергоэффективные. Вы можете решить эту проблему 6 различными способами. Но чтобы выяснить причину такого странного поведения лампы, нужно начать копаться в теории.
Вот типичная схема энергосберегающей лампочки.
Он представляет собой диодный мост, принимающий напряжение 220 вольт. В результате получается постоянное напряжение с определенной пульсацией. Для компенсации этих пульсаций используется конденсатор C4. Виновником является этот конденсатор.

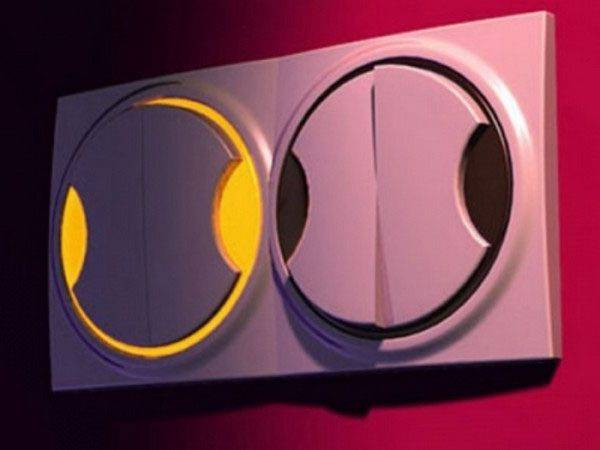

Подсветка выключателя света
Наиболее важной причиной мерцания в выключенных светодиодных и энергосберегающих лампах является подсветка в выключателе. Когда выключатель выключен, через цепь подсветки все равно протекает небольшой ток, который заряжает конденсатор фильтра. Когда конденсатор заряжен, он пытается запустить цепь питания лампы, но мощности не хватает, и он немедленно разряжается, а лампа кратковременно мигает. Затем это повторяется снова и снова.
Существует 6 основных методов, позволяющих избавиться от мерцания энергосберегающих ламп при их выключении:
- шунтирование резистором
- Шунтирование с помощью конденсатора
- Подключение подсветки отдельным проводом
- Использование порогового переключателя
- Удаление подсветки внутри выключателя
- Параллельное подключение светодиодной лампы
Байпас с резистором
Мерцание можно предотвратить, зашунтировав цепь определенным сопротивлением. Вам понадобится резистор 1mΩ между 0,5W и 2W.
Чтобы подстраховаться, лучше всего изолировать его термоусадочной пленкой.
Лучшее место для резистора – распределительная коробка. Подключите его между нейтральным и фазным проводами лампочки (параллельно с энергосберегателем). Особенно удобно подключать этот резистор через клеммы Wago.
Это обеспечит прекращение мигания лампы.
Если распределительный щит скрыт и недоступен (хотя это является нарушением), или если нет свободного места, можно припаять резистор непосредственно к фазному и нулевому проводам люстры. Затем закрепите клеммы в клеммной колодке.
У этого метода есть существенный недостаток.
Резистор будет нагреваться и может даже стать причиной пожара, если вы выберете неправильную мощность.
Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на резистивный обогрев, и в итоге вы будете платить не только за освещение, но и за этот “апгрейд”.
Устранение мерцания светодиодной лампы с помощью конденсатора
Если у вас нет резистора, вместо него можно использовать конденсатор емкостью от 0,01 до 1MF и удвоенным напряжением 2*220=440V. Но безопаснее всего взять минимальное напряжение 630 В.
Если у вас нет конденсатора на 630 В, но есть конденсатор на 400 В, вы можете использовать паяльник для создания схемы, подобной этой.
Здесь один резистор используется для защиты конденсатора от импульсных помех, а другой резистор используется для разрядки конденсатора.
В цепи переменного тока конденсатор, по сути, является пассивным резистором, который не учитывается счетчиком, и, в отличие от резистора, конденсатор не нагревается.
Поэтому лучше и безопаснее установить конденсатор. Установите его в тех же местах, что описаны выше с резистором (распределительная коробка, клеммная колодка люстры).
Где можно найти такой конденсатор? Если у вас нет необходимости бежать в радиомагазины, можно просто разобрать и вытащить старую энергосберегающую лампочку или использовать стартер для люминесцентной лампы. Однако есть одно НО. Лучше использовать бумажный или керамический, так как электролитический может небезопасно взорваться при скачках напряжения. Поэтому если вы используете его в качестве шунта, убедитесь, что вы используете шунт с большим запасом по напряжению.
Отдельный нейтральный провод
Если у вас есть выключатель в той же коробке, что и розетка, или если у вас также есть нейтральный провод к выключателю, вы можете подключить подсветку к фазе и нейтрали. Он будет гореть постоянно, но лампочка больше не будет мигать. Этот метод требует дополнительной проводки и не очень удобен.
Односторонний переключатель
Вместо обычного выключателя можно также использовать ползунковый выключатель. В этом случае в одном положении будет гореть лампа, а в другом – подсветка. Лампочка также не будет мигать.
Это достигается путем непосредственной подачи только нейтрального провода к лампе в выключенном положении.
Если вас не смущают дополнительные расходы на покупку проходного переключателя, и вы не хотите вникать в тонкости выбора нужных резисторов и конденсаторов, то этот метод – то, что нужно.
Подключение обычной лампочки
Если люстра имеет несколько углов, вы можете заменить одну энергосберегающую лампочку на параллельную. Мерцание также должно прекратиться.
Этот метод работает только в том случае, если у вас есть несколько гнезд для лампочек, и, вероятно, является наименее затратным.
Здесь есть свои плюсы и минусы. Недостатком является то, что вы теряете преимущества энергосбережения, ради которых вы, вероятно, перешли на энергосберегающие лампы.
Плюс в том, что освещение более приятно для глаз. Некоторые ювелиры используют этот тип света в своих изделиях.
Демонтаж светильников
И, наконец, самый радикальный метод, когда нервы сдадут – просто выдерните ненавистный свет из выключателя. Но тогда возникает вопрос, почему вы купили такой выключатель?
Мерцание даже без освещенного выключателя
Но что делать, если у вас есть выключатель, но лампочка все равно мерцает? При выключенном выключателе длинный провод, питающий лампу, может служить своего рода антенной. А если рядом с ним в одном разъеме проходит несколько параллельных проводов под напряжением, они начнут наводить собственное электрическое поле в отключенном проводе лампы.
Это создаст потенциал, который может зарядить конденсатор фильтра в цепи, питающей флуоресцентную лампу.
Что с этим делать? Заглушите лампу относительно небольшим резистором, конденсатором или используйте методы, описанные выше.
Почему мерцает лампочка, когда она выключена – как устранить мерцание энергосберегающей лампочки, когда свет выключен?
Если у вас установлен светодиодный или неоновый выключатель, энергосберегающая лампа (также известная как энергосберегающая лампа или компактная люминесцентная лампа) начнет мерцать при выключении света. Аналогичную ситуацию можно наблюдать с некоторыми (дешевыми, китайскими) светодиодными лампами. Они включаются на короткое время – на долю секунды – и тут же выключаются. Это происходит довольно часто – каждые несколько секунд.
Причина проста. Светодиодная лампа или люминесцентная лампа мигает при выключении света из-за схемы питания светодиодной подсветки и особенностей устройства этих ламп. В отличие от ламп накаливания, энергосберегающие и светодиодные лампы работают на постоянном токе напряжением 12 вольт. Однако они подключаются к сети 220 В, а преобразование происходит в патроне лампы, где установлены диодный мост и конденсатор – схема, преобразующая 220 В переменного тока в 12 В постоянного.
Цепь, питающая выключатель света, создает условия для зарядки конденсатора лампы. Когда выключатель установлен в положение “выключено”, к светодиодным/неоновым лампам все еще подведена цепь питания, которая заставляет их светиться. Через эту цепь протекают микротоки – для освещения больше ничего не нужно. Они небольшие, но достаточные для того, чтобы конденсатор в лампе накопил достаточный заряд для запуска лампы (которая установлена в цоколе лампы). В результате лампа загорается. Но поскольку заряд еще слишком мал, а нормального питания нет, лампа быстро гаснет. Вот что получается, когда вы моргаете.
Иногда – с некоторыми выключателями – лампочки не мигают, а горят вполсилы. Это происходит потому, что сопротивление, которое стоит в цепи питания подсветки, низкое. В результате ток достаточен для поддержания небольшого заряда конденсатора. В результате возможно свечение ламп при выключенном свете. Это явление чаще всего затрагивает светодиодные лампы (лампы на светоизлучающих диодах). Методы борьбы с этим явлением такие же, как и с мерцанием.
Ситуация, когда лампочка мерцает при выключении света, неприятна не только для глаз. Есть и другое следствие: каждая лампочка рассчитана на определенное количество циклов включения/выключения. При мерцании этот цикл длится доли секунды. В течение минуты их может быть 10 и более. Понятно, что лампочка вскоре выйдет из строя. Поэтому тот факт, что лампочка мигает при выключенном свете, должен быть устранен сразу же после обнаружения.
Причины мерцания
Существует несколько известных причин, по которым светодиодные лампы светятся при выключении выключателя. Основными из них являются:
- Наличие специальной подсветки в выключателе, которая включает цепь лампы (это может быть источником мигания);
- Обрыв нулевого провода или повреждение изоляционной муфты питающего кабеля;
- Неправильное подключение светодиодной лампы;
- Дефектные светодиоды, использованные в конструкции светильника;
- Плохой контакт между цоколем лампы и проводом от платы управления.
Свечение не опасно для проводки, но сокращается гарантированный срок службы светильников, установленных, например, в люстре. Каждый из этих случаев будет более подробно рассмотрен ниже.
Почему следует отказаться от мигания энергосберегающей лампочки
Помимо того, что постоянное мигание эффективно нарушает душевный покой, оно также сокращает срок службы лампы. Если проблему быстро не устранить, о феноменальной производительности, заявленной производителем, можно забыть. В среднем энергосберегающая лампа прослужит около 10 000 часов, потребляя при этом минимальное количество энергии. Мерцание уменьшит этот показатель в два раза. Стоит обратить внимание на первоначальное качество лампы.
Однако не стоит принимать радикальные меры, которым не предшествует простое решение. Всегда можно снять проводку или выключатели, но лучше всего начать с замены самой лампочки. Если вы собираетесь произвести серьезное вмешательство, необходимо быть предельно осторожным, и лучше не пытаться работать с электрической системой или выключателями света без соответствующих навыков. При работе с электричеством необходимо соблюдать правила безопасности:
- Выключите электричество на распределительном щитке в квартире или на лестничной клетке
- Предупредите соседей о проводимых работах
- Убедитесь в отсутствии электричества.
Если все сделано правильно, энергосберегающая лампочка перестанет мигать при выключении света и прослужит столько, сколько положено.
Получить профессиональную консультацию и, при необходимости, помощь специалиста вы можете, обратившись к мастерам через сервис Юду.
Устранение неполадок
Выяснив, почему ваша энергосберегающая лампочка мигает при выключенном выключателе, легко найти решение:
- Разомкните цепь микротока, убрав подсветку выключателя.
- Измените параметры схемы подсветки так, чтобы ток был недостаточен для зарядки конденсатора.
- Заверните токи в цепь с меньшим сопротивлением.
Замените выключатель на модель без подсветки или приобретите другие лампочки.
Почему светодиодная лампочка мигает, когда свет выключен. Если люстра имеет несколько углов, есть другой способ – можно поместить лампочку в один из углов. Метод довольно прост, но он работает. Если мерцает одна лампочка, вам придется бороться с этим явлением другими методами. Вероятно, у вас не возникнет проблем с заменой выключателей и лампочек, но могут возникнуть другие проблемы.
Снимите подсветку
Выключатели со встроенной подсветкой имеют пластину, на которой расположен светодиод или маленькая неоновая лампа, резистор и контакты (обычно в виде пружин). Эта плата находится под небольшой пластиковой крышкой на задней панели выключателя. Чтобы добраться до него, необходимо разобрать выключатель.
Снимите выключатель, чтобы добраться до крышки. Крышку можно сжать ногтем или отверткой. После его снятия вы найдете печатную плату на обратной стороне.
На другой стороне крышки находится небольшая печатная плата подсветки. Эта плата может быть удалена. Он никак не закреплен, просто поднимите его и снимите с защелок. Установите крышку без пластины на место, снова установите выключатель и проверьте его работу. Все должно работать, за исключением двух вещей: подсветка не горит при выключенном свете, а экономичные или светодиодные лампочки не мигают.
Подключение обычной лампочки
А когда в люстре несколько углов, можно поставить параллельно лампы накаливания вместо одной экономной лампы. Мерцание также должно прекратиться.
Этот метод работает только в том случае, если у вас есть несколько гнезд для лампочек, и, вероятно, является наименее затратным.
Здесь есть свои плюсы и минусы. Недостатком является то, что вы теряете преимущества энергосбережения, ради которых вы, вероятно, перешли на энергосберегающие лампы. Плюс в том, что освещение более приятно для глаз. Некоторые ювелиры используют этот тип освещения в своих мастерских.
Оставление подсветки включенной путем изменения параметров цепи питания
Не все выключатели с подсветкой изготавливаются из печатных плат. Более доступные модели проще: резистор припаивается к диоду, и эта схема устанавливается параллельно клавишам выключателя (как на фото ниже).
Подсветка выключателя может быть собрана таким образом. В этом случае вы можете выпаять диод и резистор и получите нормальный выключатель без подсветки. Однако вы можете изменить параметры этой схемы так, чтобы подсветка работала, а лампочки не мигали и оставались включенными при выключенном свете. Для этого вам нужно будет изменить резистор – поместить резистор
- не менее 220 кОм, если подсветка неоновая;
- не менее 470 кОм или 680 кОм со светодиодной подсветкой (выбирается на месте).
Кроме того, диод IN4007 встроен в схему за резистором, катодом к резистору. Второй вход диода припаян к подсветке. В результате схема питания будет выглядеть так, как показано на рисунке.
Схема улучшенной подсветки. Чтобы устранить мигание лампочек и сохранить подсветку выключателя, необходимо выпаять старый резистор и вставить новый вместе с диодом. После этого выключатель можно собрать и установить на место.
Устраните мигание лампочек при выключенном свете. В большинстве случаев проблема исчезает. Если лампочка все еще мигает, замените резистор на больший. Это редкое явление, но.
Отдельный нейтральный провод
Если выключатель находится в том же блоке, что и розетка, или если к выключателю подведен нейтральный провод, можно подключить светильник к фазе и нейтральному проводу. Он будет постоянно включен, но лампочка больше не будет мигать. Этот метод требует дополнительной проводки и не очень удобен.
Создайте цепь с меньшим сопротивлением параллельно лампе
Если параллельно лампе подключить резистор, ток пойдет на ее нагрев, конденсатор лампы останется незаряженным, и мигания не будет. Резистор обычно 50 кОм и 2 Вт, провода припаиваются к нему, а затем изолируются, оставляя снаружи только два провода для подключения. Это можно заклеить клейкой лентой или термоусадочной трубкой.
Сначала изолируйте соединения проводов и ножки резистора, затем нанесите еще один слой изоляции, который также покроет резистор. Токи малы, и нагрев, если он есть, незначителен, но эта двухслойная изоляция делает преобразование безопасным.
Тщательно изолируйте все участки без изоляции. Существует два способа монтажа этого резистора: в распределительной коробке или непосредственно на светильнике. Важно только, чтобы он был подключен параллельно лампе.
Здесь видно, куда нужно подключить резистор, но не делайте так, как на рисунке: его легко закоротить. Подключите в тех же местах ранее подготовленный изолированный резистор. Это гораздо безопаснее. В распределительной коробке подключение осуществляется аналогичным образом. Вам нужно найти два провода, которые идут к лампочке, и подключить дополнительные провода к тем же контактам. После этой замены лампочка не будет мигать. Но если вы не электрик, будьте очень осторожны. И еще раз напоминаем, что все эти работы должны выполняться при отключенном на распределительном щите электричестве.
Использование дополнительного конденсатора
Конденсатор – это, по сути, реактивный резистор. Поэтому его использование даст тот же результат, что и использование шунтирующего резистора. Единственное отличие заключается в том, что конденсатор не потребляет активной энергии, поэтому реакции счетчика на это решение не будет.
Конденсаторы следует устанавливать так же, как и резисторы – в распределительной коробке или перед розеткой. При выборе элемента, однако, следует обратить внимание на его параметры:
- Максимально допустимое напряжение должно быть как минимум в два раза выше напряжения сети, т.е. 440 В. Для этой цели подходят конденсаторы с напряжением 630 В.
- Если такой конденсатор найти невозможно, подойдет и конденсатор на 400 В, но его следует подключить последовательно с дополнительным шунтирующим резистором в соответствии с приведенной ниже схемой.
Принципиальная схема конденсатора с резисторами
Примечание – достаточно емкости 0,33 мкФ, но используйте керамические или бумажные элементы, а не электролитические конденсаторы. Электролитические элементы могут протекать или даже взрываться в случае неправильного выбора и в режимах отказа.
Мигает даже при отсутствии подсветки выключателя
Что делать, если выключатель не горит, но лампочка продолжает мигать? Когда выключатель выключен, длинный шнур питания лампы может служить своего рода антенной. А если рядом с ним в одном шлейфе проходит несколько параллельных проводов под напряжением, то при отключении провода лампы они начнут индуцировать собственное электрическое поле.
Это создает потенциал, который может зарядить конденсатор фильтра в цепи питания люминесцентной лампы.
Что с этим делать? Продолжайте шунтировать лампу относительно небольшим резистором, конденсатором или используйте методы, описанные выше.
Используйте пороговый переключатель
Этот метод используется очень редко. Если вы собираетесь менять выключатель, то просто используйте обычный выключатель без галогенной или светодиодной подсветки, и проблема гарантированно будет решена. Однако если подсветка важна и вы нашли в запасах проходной выключатель, то с его помощью можно устранить мерцание лампы.
Для этого подключите проходной выключатель в соответствии с приведенной ниже схемой:
Подключение светодиодной лампы через выключатель на шине освещения. Самый радикальный метод – извлечь лампочку из выключателя. Она просто вырезается бокорезами или отпаивается.
Что касается общего алгоритма определения причины мигания лампочки, то электрики рекомендуют следующий порядок действий:
- Если светодиодная лампа подключена через выключатель с подсветкой, немедленно выберите один из описанных способов.
- Если подключение осуществляется через выключатель без подсветки, переходите от простых методов к сложным. Другими словами, сначала нужно заменить лампу или почистить контакты, а не сразу искать электромагнитное излучение, вызывающее помехи.
Еще лучше вызвать квалифицированного электрика, который сможет найти причину и быстро устранить мерцание светодиодной лампы.
Неисправности электропроводки
Очень часто причиной того, что энергосберегающие лампочки не выключаются, является изношенная и давно поврежденная проводка. Если есть сомнения в целостности изоляции, достаточно на мгновение подать на устройство ток высокого напряжения, тем самым воспроизведя ситуацию повреждения в сети.
Чтобы найти неисправность в жгуте скрытой проводки, можно использовать специальные приборы, предназначенные для этой цели.
Если это действительно неисправность электрической системы, то ее пора менять. Если это оголенная проводка, это можно быстро исправить – это не займет много времени. Еще хуже, если проводка скрыта.
Здесь вам сначала придется проделать большую работу по удалению всех отделочных элементов, таких как обои и штукатурка. Затем необходимо открыть отверстие, в котором находится кабель. Тогда необходимо либо частично заменить поврежденную деталь, либо, что более правильно, заменить всю систему проводки. Затем кабель нужно снова скрыть, покрыть штукатуркой и оклеить обоями.
В качестве временного решения можно установить реле для обеспечения дополнительной нагрузки. Такие устройства, имеющие меньшее сопротивление, чем светодиоды, подключаются параллельно лампам. Реле помогает перенаправить электрический ток, чтобы вернуть светильники в рабочее состояние. Он гаснет сразу после выключения.
Лампы низкого качества
Еще одним фактором, вызывающим мерцание, является некачественная лампочка. Чтобы избежать этой проблемы, стоит соблюдать несколько правил:
- Выбирайте лампочку с учетом параметров мощности, которые содержатся в специальных таблицах и указываются производителем на этикетке изделия.
- Многие энергосберегающие лампы имеют цоколь E27, но если вы ищете местное освещение, вам нужен цоколь E14.
- Для разных типов помещений требуется разная цветовая температура. В офисах она составляет 6 – 6,5 тыс. Кельвин, в гостиных и детских комнатах – 4,2 тыс. Кельвин, а в кухнях или спальнях – 2,7 тыс. Кельвин.
Не стоит покупать светильники от малоизвестных производителей. Такая экономия часто приводит к быстрому выходу из строя приспособления. Продукты от компаний с хорошей репутацией – более разумный выбор. Гарантийный срок на продукцию составляет от 6 до 18 месяцев.
Ваш светильник не выключается – что можно с этим сделать?
Определив, почему светодиодная лампа остается включенной при выключенном свете, можно переходить к решению проблемы. Ниже приведен список основных рекомендаций в зависимости от причины этого явления. Если тусклый свет вызван покупкой доступного, но некачественного товара, совет очень прост – нужно пойти в ближайший магазин и купить качественную лампочку от надежного производителя.
Если проблема заключается в наличии подсветки в распределительном щите, существует несколько решений. Можно поступить логично и, как в первом пункте, пойти в магазин за выключателем, у которого нет подсветки. Другой вариант – перерезать питающий кабель, отвечающий за подсветку. Для этого потребуется открыть выключатель, что делается быстро и легко, и даже новички могут самостоятельно разобрать и собрать устройство за несколько минут. Если вы не можете обойтись без подсветки, можно просто установить в цепь еще один резистор, чтобы предотвратить накопление энергии.
Самое главное – найти причину свечения, а затем можно действовать дальше. Изоляция, как уже упоминалось ранее, вызывает наибольшие трудности в решении проблемы. Если вы не хотите нарушать целостность стены, можно попробовать другой путь. Его суть заключается в подключении дополнительной нагрузки (реле, резистор, лампочка) параллельно светодиодам, которые не перестают гореть. Единственное условие – сопротивление подключенного дополнительного устройства должно быть меньше сопротивления светодиодной лампы. Из-за слабого сопротивления подключенный компонент не загорится, а из-за изменения направления тока светодиодные лампы также не загорятся при выключении.
Итак, мы объяснили, почему светодиодные лампы горят при выключенном выключателе, и что решить эту проблему не так уж сложно. Самое главное – найти причину этого свечения, а затем можно переходить к действиям.
Ошибки при подключении лампы
Светодиодная лампа может гореть в выключенном состоянии просто потому, что из-за ошибок при монтаже выключатель был установлен не в разрыв фазы, а в цепь “нуля”. В этой ситуации, когда лампа отключена от сети, на один из ее контактов подается напряжение 220 вольт, что заставляет лампу слабо мигать или тускло светиться, что обусловлено ее конструкцией.
Подробнее об этой ситуации вы можете узнать из видеоролика:
Еще одной распространенной причиной мигания светодиодов при выключенном выключателе являются ошибки при установке. Это особенно актуально, если конденсатор подключен параллельно лампе накаливания без специальной разрядной цепи.
Как решить проблему тусклого освещения
Рекомендации могут варьироваться в зависимости от масштаба проблемы:
- Если изначально была приобретена дешевая светодиодная лампа, устранить свечение можно только путем установки изделия от проверенного производителя и высокого качества.
- Однако если проблема кроется в подсвеченном выключателе, ее можно устранить несколькими способами. Самое простое решение – заменить распределительный щит на модель с подсветкой. В качестве альтернативы, после размыкания выключателя можно перерезать соответствующий провод, питающий подсветку. Однако в некоторых случаях важно сохранить функцию. Затем установите параллельно резистор в соответствующей части схемы.
- Самой сложной для устранения является проблема, которая кроется в проводке. Для этого, очевидно, необходимо найти источник тока утечки. Но, как уже говорилось, это сопряжено с другими трудностями. Но в результате при выключении света диоды не загораются. Но вы можете пойти другим, более простым путем. Для этого параллельно зажженным диодам подключается нагрузка (лампочка, резистор или реле). Важно, чтобы сопротивление этого элемента было меньше, чем сопротивление светодиодных излучателей. В результате ток утечки будет протекать, например, в лампочку. Но из-за низкого сопротивления он не загорается.
Как видите, существует довольно много способов решения проблемы светодиодных излучателей, которые, несмотря на снижение яркости, продолжают светиться после выключения. Если возможно, следует определить наиболее вероятную причину этого явления.
Решить проблему самостоятельно
Если энергосберегающая лампа, используемая в светильнике или другом изделии, начинает мигать, немедленно приступайте к устранению неисправности. Поскольку каждый светильник имеет ограничение на количество циклов, в которых он может быть использован.
Это означает, что каждый такой цикл сокращает срок службы, а при частом повторении срок службы сокращается на многие месяцы или даже годы всего за несколько дней. Кроме того, как уже упоминалось выше, неисправная проводка может представлять опасность для здоровья домовладельца, его семьи и друзей, и с этим нельзя мириться.
Устранение неисправностей может проводиться только квалифицированным техником, с использованием специальных инструментов и с соблюдением всех мер безопасности, предусмотренных в руководстве. Процедуру поиска неисправности следует начинать с самых простых методов, не требующих никаких усилий. Если они не дают результатов, переходите к более сложным.
Поэтому первое, что нужно сделать, – это проверить исправность самой лампочки. Это можно сделать, переместив его в другое место, протестировав его у соседей или друзей. Если мерцание сохраняется, просто замените лампу. Если неисправность не проявляется при установке лампы на новом месте, замените выключатель. Чтобы не тратить деньги впустую, можно взять его для тестирования из другого места, желательно такого, где нет лампочки. Как только причина будет найдена, просто купите и установите новый выключатель.
Если и это не помогает, владельцу недвижимости следует искать проблему в электрической системе. Однако при выполнении любых электротехнических работ важно помнить, что все они потенциально опасны. Поэтому примите меры предосторожности, чтобы предотвратить и избежать рискованных ситуаций, имейте необходимые навыки и инструменты.
Чтобы узнать причину мигания светодиода при отключении от сети, в следующей статье рассмотрены все варианты действий в таких ситуациях, а также способы их предотвращения и устранения.
Почему мигает лампочка, если все подключено правильно?
Бывают случаи, когда выключатель не горит, и на него подается фаза, однако лампочка мигает, когда свет выключен. В этом случае причиной является неисправный жгут проводов. Это может быть проблема с контактами или изоляцией. Если контакты можно подтянуть, приварить, переделать, то проблемы с изоляцией можно решить только полной заменой проводки.
Одно замечание: проблемы с изоляцией означают высокие токи утечки. Если на линии установлено УЗО, оно часто отключает линию. Если УЗО нет, а проводка старая, то определить это невозможно. Вернее, можно, используя омметр и специалиста. Если повреждения значительны, вы можете проверить проблему с помощью мультиметра и проверки провода заземления. Мигающая лампочка – это конкретный сигнал о том, что изоляция повреждена и имеются значительные токи утечки.
Мигающая лампочка при выключенном выключателе: причины и решения
Энергосберегающие лампы быстро вытесняют старые, расточительные лампы накаливания, поскольку положительный эффект новой технологии очевиден для всех пользователей.
Однако у них есть и свои особенности, которые могут привести к путанице. Например, иногда случается, что лампочка мигает, когда выключатель выключен. Однако с этим можно справиться относительно легко, если обнаружить истинную причину неисправности.
Почему мигают лампочки?
Современные технологии освещения экономичны и рассчитаны на длительный срок службы. В то же время высокотехнологичные продукты имеют более сложный дизайн.
Это относится к энергосберегающим лампам. В результате эта функция иногда приводит к сбоям в работе. Дело осложняется тем, что пользователь, впервые столкнувшийся с какой-либо неисправностью, не знает, что делать. Но во многих случаях проблемы решаются быстро и легко.
Это, по крайней мере, касается мерцания. А чтобы понять, почему энергосберегающая лампочка или их группа прерывисто мерцает при выключенном выключателе, достаточно познакомиться с некоторыми конструктивными особенностями современных источников света.
Поэтому важно знать, что любое устройство такого типа способно работать только на постоянном токе. На него подается переменное напряжение, которое необходимо преобразовать. За эту процедуру отвечает диодный мост, но при выполнении нужной операции получается ток с правильным напряжением, но с большой пульсацией.
Для компенсации существующих колебаний в энергосберегающих устройствах используется фильтрующий конденсатор. Ток достигает нужного значения и подается в пусковую цепь лампы. После этого загорается использованная лампочка. Это происходит, когда вся схема работает правильно.
Однако мигание при выключенном выключателе означает, что произошел какой-то сбой. И причина этого – накопление тока через конденсатор фильтра, задача которого – сглаживать импульсы.
Дело в том, что вся накопленная электроэнергия передается в цепь отключения светильника, когда она достигает определенного уровня. Затем контакты замыкаются, как обычно, и напряжение питания заставляет лампочку светиться.
Однако, поскольку заряд энергии в конденсаторе фильтра мал, он немедленно расходуется, и свечение прекращается. В результате этого процесса происходит моргание.
И тогда начинается новый цикл накопления энергии путем подачи энергии в цепь стартера и может продолжаться бесконечно, точнее, пока не выйдет из строя энергосберегающая лампа или не будет устранена неисправность.
И описанная причина является единственно возможной. Другими словами, можно однозначно утверждать, что мерцание происходит только из-за накопления небольшого количества электрического тока через конденсатор фильтра. Теперь остается выяснить, откуда берется этот ток, когда выключатель выключен.
Причины накопления тока в конденсаторе
Несмотря на накопление тока в конденсаторе фильтра, в большинстве случаев он остается в хорошем рабочем состоянии. А само наличие электричества просто указывает на проблему.
Это может быть вызвано тремя причинами:
- Лампочки на выключателе.
- Наличие токов утечки.
- Долговечность самой лампы, ее отдельных компонентов. Например, стартер энергосберегающей люминесцентной лампы.
Чтобы решить проблему быстро и недорого, внимательно изучите причины мерцания изображения.
Причина №1 – Замена лампочек
Промышленность пытается повысить конкурентоспособность своей продукции, делая ее более функциональной и удобной.
Для этого многие выключатели оснащены лампочками, которые помогают людям легко находить их в темноте. Однако способ их подключения к схеме часто позволяет току протекать к конденсатору фильтра, что приводит к миганию.
Причина в том, что лампа подсветки установлена параллельно с самим выключателем. Это необходимо для того, чтобы этот элемент всегда мог выполнять свое предназначение.
Когда контакты переключателя разомкнуты, весь доступный электрический ток поступает на лампу подсветки. И тогда небольшое количество попадает на энергосберегающую лампу, что приводит к выходу из строя фильтрующего конденсатора. Это явление настолько распространено, что стало основной причиной моргания.
Бороться с этим недугом легко, и на выбор есть несколько простых методов.
Метод №1.. Замена выключателя на изделие без лампочки. Это не требует больших затрат, и проблема может быть решена быстро.
Метод #2 .. Отсоедините провода лампочки – то есть просто отключите цепь питания, перерезав провода. Это может быть сделано в считанные минуты любым техническим специалистом или самим пользователем, если он обладает необходимыми навыками. Это решение считается самым дешевым, но вам придется отказаться от подсветки.
Метод 3. Добавьте лампу накаливания – в этом случае весь ток от лампы подсветки будет использоваться для нагрева ее нити. Поскольку электропитание небольшое, это не окажет никакого влияния, но конденсатор фильтра не будет мигать.
Преимущество этого варианта в том, что подсветка будет сохранена, а затраты на ее удаление будут минимальными. Но эстетическая ценность этого метода сомнительна, так как спрятать лампочку в любой люстре проблематично.
Метод 4. Добавим в схему резистор малой мощности – это аналогично предыдущему решению. Это означает, что дополнительный элемент будет использовать весь запасной ток, поэтому он не будет накапливаться в конденсаторе фильтра.
Рекомендуемое сопротивление составляет 2 Вт, при этом номинал находится в пределах 50 кОм. Этот вариант является наименее популярным.
Метод № 4. Подключите лампочку к проводке отдельно от самого выключателя. Таким образом, вы сможете сохранить светодиод. Но он будет работать постоянно, т.е. даже при включенном выключателе, хотя затраты будут незначительными.
Несмотря на простоту, целесообразность этого варианта сомнительна, даже в целях безопасности лучше использовать один из предыдущих методов.
Поскольку описанный случай является наиболее распространенной причиной того, что ток достигает конденсатора фильтра и, таким образом, мигают энергосберегающие лампы, это хорошее место для начала поиска проблемы.
Также может быть полезно знать, что в современных выключателях света используются два типа лампочек: неоновые и светодиодные. И именно первый тип осветительных приборов чаще всего становится причиной поломок.
Причина №2 – Токи утечки
Нередко проводка или другие компоненты в цепи находятся в плохом состоянии. Это может привести к так называемым токам утечки.
Это означает, что даже если положение переключателя выключено, ток снова может подаваться на конденсатор фильтра. При этом используемая энергосберегающая лампа начинает мигать/мигать.
Такие случаи встречаются реже, чем неисправная лампа подсветки, но этот вариант может быть гораздо опаснее. Потому что только серьезные причины могут привести к появлению точек утечки.
К ним относятся следующие:
- Повреждение изоляции.
- Неправильный электромонтаж.
- Неисправное соединение.
Повреждение изоляции может произойти, если в цепи используется неисправная проводка или другие компоненты. Кроме того, при превышении срока службы это может привести к вышеупомянутым последствиям. Другими словами, изоляция часто повреждается из-за своего “почтенного” возраста.
Неправильная проводка также часто приводит к тому, что ток продолжает поступать к лампе, если цепь разорвана автоматическим выключателем. Это происходит, когда грубо нарушаются правила эксплуатации.
По сути, выключатель разрывает так называемый ноль, но не фазу, необходимую в данном случае. Вы можете самостоятельно обнаружить такую ошибку с помощью детектора напряжения, который можно с успехом заменить клеммметром.
Неправильная проводка также часто приводит к возникновению токов утечки. Это может произойти по ряду причин. К ним относятся плохая проводка или неправильное подключение к другим компонентам в цепи. Например, плохой контакт между проводами и гнездом выключателя.
Домовладелец должен знать, что некачественная электропроводка опасна для здоровья и жизни всех, кто находится в доме. Это особенно актуально, если в качестве заземления используется старая и неэффективная советская система TN-C. Поэтому, как только обнаружены какие-либо недостатки, их следует немедленно устранить.
Причина №3 – исчерпан ресурс лампы
Современные светильники всех видов имеют огромный срок службы, но и они в какой-то момент изнашиваются. Поэтому эту причину мерцания лампы также следует рассмотреть, поскольку она не является редкостью.
И вероятность возникновения такой проблемы становится особенно высокой, если энергосберегающая лампочка проработала несколько лет. И человек не должен удивляться, что производитель обещал срок службы 10 лет и более, а неисправность проявилась раньше.
Существует множество объективных причин для преждевременного использования. Например, могут быть перепады напряжения, низкие или высокие температуры и другие неоптимальные условия. Кстати, само мерцание также приводит к преждевременному выходу из строя любого осветительного прибора.
Наиболее распространенной причиной мерцания отслуживших свой срок энергосберегающих люминесцентных ламп является неисправный запальник. В этом случае можно выйти из положения, просто заменив компонент, тем более что стоит он недорого.
Стоит также помнить, что можно встретить некачественный светильник. Чтобы избежать этого, важно покупать продукцию всемирно известных производителей.
Среди них, например, Philips, OSRAM и некоторые другие. Их продукция дороже, чем у отечественных или других производителей, в том числе китайских, но дефекты встречаются крайне редко, а эксплуатационные характеристики соответствуют заявленным.
Решать проблемы самостоятельно
Если энергосберегающая лампа, используемая в светильнике или другом изделии, начинает мерцать, немедленно приступайте к устранению проблемы. Каждый светильник имеет ограничение на количество включений.
Это означает, что каждый такой цикл сокращает срок службы, а при частом повторении срок службы сокращается на многие месяцы, если не годы, уже через несколько дней. Кроме того, как уже упоминалось выше, неисправная проводка может представлять опасность для здоровья владельца дома, его семьи и друзей, с чем нельзя мириться.
Начните поиск неисправности с самых простых методов, не требующих никаких затрат. Если они не работают, переходите к более сложным.
Поэтому в первую очередь проверьте работу самой лампы. Для этого вы можете перенести его в другое место, проверить его у соседей, друзей. Если мерцание не исчезнет, просто замените светильник.
Если после установки лампы на новое место неисправность не проявляется, замените выключатель. Чтобы не тратить деньги зря, для проверки можно взять его в другом месте и желательно без лампочки. После выявления причины достаточно купить и установить новый выключатель.
Если и это не помогает, домовладельцу следует искать проблему в электрической системе. Однако помните, что все электромонтажные работы потенциально опасны. Поэтому необходимо принимать меры предосторожности, чтобы предотвратить и избежать рискованных ситуаций, иметь необходимые навыки и инструменты.
Найти причину свечения светодиодов при отключении от сети поможет информация в следующей статье, где разобраны все варианты подобных ситуаций, а также способы их устранения и предотвращения.
Выводы и полезное видео по теме
В первом видео вы можете увидеть, как мигает лампа, и получить дополнительную информацию о том, что делать:
В следующем видеоролике объясняется один из способов решения проблемы, а именно замена конденсатора фильтра:
Видеоролик о неисправной проводке выключателя, которая может вызвать мерцание лампочки:
Определить причину мерцания лампочки при разомкнутой цепи питания относительно просто. Для этого требуется человек с умеренным опытом и навыками. Однако поиск проблемы должен быть быстрым, как и устранение найденных неисправностей.
Поскольку практически любая неисправность может быть потенциально опасной для людей. Кроме того, несвоевременный ремонт приводит к дополнительным финансовым потерям.
Не стесняйтесь комментировать, задавать вопросы или размещать фотографии, относящиеся к теме статьи. Расскажите нам, как вы нашли причину мигающего света. Опишите, как вы решили проблему.
Мерцают ли энергосберегающие лампочки при выключении?
Иногда после установки энергосберегающих люминесцентных ламп, будь то компактные люминесцентные или светодиодные, люди сталкиваются с такой проблемой, как плохое освещение или мерцание в светильнике. Это происходит при выключенном свете, что вызывает особый дискомфорт в ночное время. Это происходит по разным причинам. Итак, давайте выясним, почему энергосберегающая лампочка мерцает при выключенном свете.
Как работает энергосбережение
Компактные люминесцентные лампы CFL нельзя подключить напрямую к сети 220 В, поэтому в их корпусе имеется схема электронного балласта. Принцип работы этой схемы заключается в следующем:
Напряжение сети 220 В через предохранитель подается на диодный мост, после чего выпрямляется с пульсацией 100 Гц.
Далее по цепи расположен электролитический конденсатор, сглаживающий пульсации. Емкость может изменяться в зависимости от мощности и должна составлять около 1 мкФ на 1 Вт мощности лампы. Затем напряжение подается на двухтранзисторную схему автогенератора, которая включает в себя:
- Диод DB3 с напряжением включения около 30 В.
- Трансформатор с тремя обмотками (первичная с наибольшим числом витков и две первичные обмотки с несколькими витками каждая). Он намотан на ферритовое кольцо с внутренним диаметром около 3-5 мм.
- Два транзистора типа MJE13001-13003.
Эта схема работает на частоте в десятки килогерц.
Выходная часть представляет собой пару конденсаторов и сетевой дроссель, обычно намотанный на W-образный ферритовый сердечник.
Выходные цепи подключены к катушкам трубок.
Сама лампочка представляет собой стеклянную трубку. Он заполнен парами ртути и покрыт внутри люминофором.
Схема работы энергосберегающей лампы
Список возможных причин
Схема энергосберегающей лампы сложна и поэтому вызывает мерцание. Однако решение этой проблемы очень простое. Но сначала я предлагаю разобраться с причинами.
Подсветка выключателя
Некоторые переключатели оснащены подсветкой, обычно неоновой или светодиодной. Он предназначен для облегчения поиска выключателя в темноте и светится только при выключенном свете. При использовании лампы накаливания через провод фаза – индикатор – арматура – нейтраль протекает небольшой ток. Этот ток не оказывал никакого влияния на светильник, никто не задавался этим вопросом. Когда начали использоваться энергосберегающие источники света, возникла проблема мерцания.
Ток через индикатор поступает на вход электронного балласта, через диодный мост он заряжает сглаживающий конденсатор, когда напряжение на его катушках достигает нужного значения – система включается и лампочка начинает светиться, этот период очень короткий и видна только вспышка.
Аналогичная ситуация возникает и со светодиодными устройствами.
Подсветка выключателя – полезная функция, но может привести к выходу из строя энергосберегающих лампочек
Проблемы с проводкой
Состояние электропроводки также влияет на мерцание энергосберегающих ламп. Старая проводка, скорее всего, имеет плохую изоляцию, что приводит к протеканию небольших токов между проводами к выключателю. Это заставляет ток протекать “мимо” выключателя. Далее следует описанный выше процесс зарядки конденсаторов и зажигания ламп. Это называется утечкой тока. Кроме того, на протекание избыточных токов может влиять влажность стен, через влажные стены фаза течет через лампу на ноль или на землю. И третьей причиной может быть большая длина кабеля, которая вызывает паразитные емкости. Конденсатор – это две проводящие оболочки, разделенные диэлектриком, в данном случае в качестве диэлектрика выступает изоляция. При переменном напряжении, в отличие от постоянного напряжения, токи протекают через конденсаторы непрерывно.
Низкое качество труб
Причина может заключаться не только во внешних компонентах, но и внутри самой лампы. В лампах хорошего качества схема имеет фильтры и другие меры для уменьшения влияния различных факторов на ее работу. Не покупайте дешевые китайские лампы, они не только имеют множество дефектов (рябь, низкий индекс цветопередачи и т.д.), но и опасны. В любом случае, используйте выключатель без подсветки с нормальной проводкой.
Позаботьтесь о том, чтобы выбрать высококачественную лампу
Устраните причину проблемы
Проблему мерцающей лампочки можно решить без помощи специалиста. Чтобы сделать это самостоятельно, вам понадобится небольшой набор инструментов:
- Отвертка.
- Детектор напряжения (индикаторная отвертка).
- Плоскогубцы.
- Термоусадка.
Удаление подсветки
Самый радикальный и надежный способ устранения мигания – это полное удаление источника проблемы. Для этого с помощью тонкой шлицевой отвертки извлеките клавиши из выключателя. Затем следуйте инструкциям:
- Убедитесь, что светильник обесточен, используя вольтметр или индикатор фазы, а еще лучше – отключите сетевой выключатель.
- Открутите винты, удерживающие выключатель.
- Извлеките его из гнезда.
- Сзади имеется небольшая рамка, в которой размещается подсветка.
- Снимите подсветку.
- Во втором случае посмотрите, как подключена подсветка, и разорвите ее цепи питания.
- Готово!
Снижение яркости подсветки путем изменения параметров цепи питания
Другой способ – припаять больший резистор для питания подсветки и диода 1n4007.
Впаивание резистора в цепь – один из способов решения проблемы мерцания лампочки.
Как упоминалось ранее, устанавливается либо неоновая лампа, либо светодиод. Для светодиода требуется сопротивление около 500 кОм, для неона – 200-300 кОм. Диод отсекает один полупериод напряжения питания. Эта модификация в основном устранит мерцание. Сложность заключается в том, что плата подсветки довольно маленькая, поэтому нужно уметь обращаться с паяльником и мелкими компонентами. Если вас не устраивает этот вариант, переходите к следующему.
Создайте параллельную цепь к лампе с меньшим сопротивлением
Когда мы не хотим убирать подсветку, потому что это удобно и мы к ней привыкли, можно найти другой выход. Это можно сделать, дав току путь вокруг лампы. Вы можете купить резистор мощностью 2 Вт и сопротивлением 50 кОм в любом компьютерном магазине.
Теперь его нужно подключить параллельно с лампой. Это можно сделать либо в распределительной коробке, соединив фазу, выходящую из выключателя, с нулем, либо в самом корпусе люстры или бра, где установлена мерцающая лампа.
Добросовестные производители устанавливают этот резистор на плате электронного балласта внутри ESL, и с таким выключателем он не мерцает. Ну, дешевые китайские бренды редко относятся к своей продукции так серьезно.
Почему лампочка мерцает при правильном подключении?
Если все соединения правильные, убедитесь в правильности подключения. Выключатель должен отсоединить фазный провод. Если в нейтральном проводе имеется обрыв, ESL может мигать. В этом случае переподключите лампу в распределительной коробке, подключите ноль непосредственно к лампе, а фазу к выключателю, в некоторых случаях может потребоваться переподключение.
Неправильная проводка может стать причиной неисправности лампы
Другое дело, если лампочка находится далеко от выключателя и распределительной коробки. В силовых кабелях может наводиться ЭДС. Это часто приводит к появлению мерцающего изображения. Источниками мерцания могут быть расположенные рядом кабели и различные гаджеты, использующие радиопередачу и беспроводные технологии, а также любые другие источники переменных магнитных полей.
