7 ошибок при подключении коллекторов напольного отопления и контроля температуры

7 ошибок при подключении коллектора напольного отопления и терморегулятора.

После того как все работы по монтажу контуров напольного отопления выполнены, наступает время подключить их к коллектору.

В этой статье мы шаг за шагом разберем, как правильно это сделать, когда и какие тесты необходимо провести и какие ошибки могут встретиться в этом вопросе. Следует также учитывать автоматический контроль температуры в помещении.

Монтаж труб отопления начинается с подключения свободного конца трубы к подающему патрубку коллектора.

У большинства современных производителей, таких как Rehau, для этого используется резьбовое соединение Eurocone. Это считается одним из самых простых и надежных соединений, доступных на современном рынке.

Евроконус часто имеет диаметр 17 мм, в то время как масса пользователей собирает свою систему напольного отопления из трубы диаметром 16 мм. В этом случае труба должна быть откалибрована по указанному размеру.

Можно использовать оригинальные трубы Rehau из сшитого полиэтилена диаметром 17, и тогда все должно подойти без дополнительных работ.

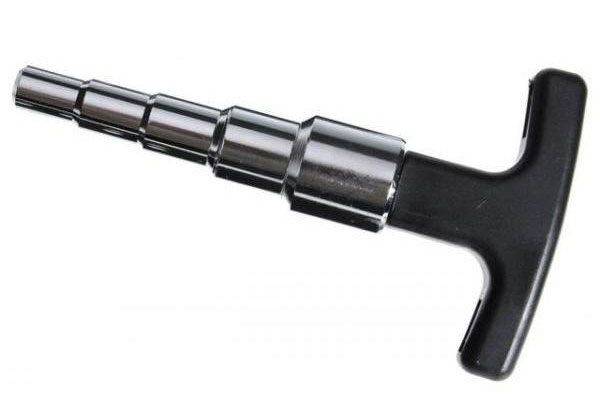

Кто-то растягивает стену металлическими ножницами. Кажется, что все подходит, но идеальной посадки таким образом не добиться.

Это в конечном итоге снизит надежность соединения. При частых перепадах температуры вполне возможно, что в этот момент в будущем произойдет утечка.

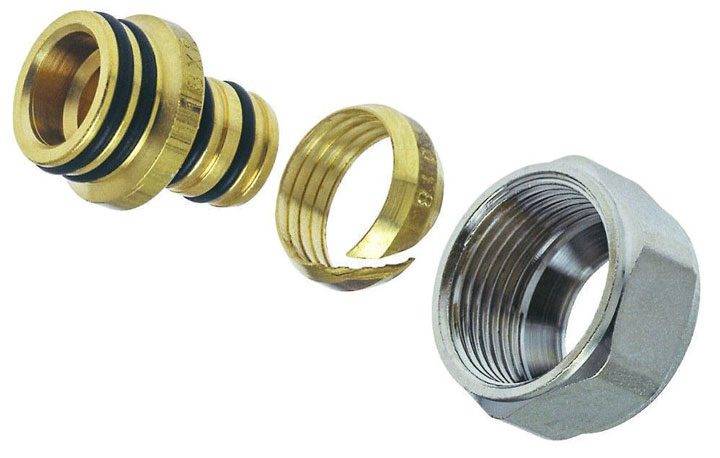

Затем наденьте гайку на трубу, наденьте зажимное кольцо и стопорную втулку на трубу.

Затем вручную затяните конец трубы на фитинге.

Окончательную затяжку следует производить двумя гаечными ключами, чтобы не сломать фитинг коллектора. Используйте один для фиксации шестигранника на соединении, а другой – для затягивания резьбового соединения.

При прокладке гибких труб лучше всего закрыть соединение коллектора у пола резьбовым фитингом.

На входе в стяжку на трубы следует надеть защитную оболочку из гофрированной трубы или теплоизоляции. Рекомендуемая длина составляет не менее 0,5 м.

25 см будут открыты, а остальные 25 см – в самой стяжке.

Отопительные контуры следует прокладывать с интервалом 100 мм.

Монтаж контура завершается подачей другого конца трубы в соответствующее соединение коллектора обратного потока.

В месте соединения труб с коллектором, где расстояние между трубами минимально или трубы расположены близко друг к другу, их также следует поместить в теплоизоляцию или гофру.

Это предотвращает перегрев стяжки и снижает температуру поверхности на самом коллекторе. Подключите все остальные цепи таким же образом, одну за другой.

Это зависит от типа расходомера. Поэтому вам следует проверить документацию. В одном случае шпиндель должен быть отклонен вниз потоком воды, поэтому подача вращается через него.

В другом случае все наоборот, шпиндель поднят вверх.

Их можно отличить по шкале. У поточных – ноль на самом верху, и шкала будет соответственно подниматься к низу.

У возвратных внизу ноль, а вверху цифры увеличиваются.

После подключения пришло время заполнить систему водой.

Это следует делать не через бойлер, а непосредственно через сливной и заливной кран. Они расположены на задней пробке распределительного коллектора.

Убедитесь, что шаровые краны для подачи воды в котел закрыты.

Затем, используя специальный ключ, замкните все контуры, кроме одного. На этом этапе начните заполнять систему водой.

Также закройте все краны на расходомерах, кроме одного.

Теперь вы можете подсоединить шланг подачи воды к сливному клапану на подающей трубе.

Шланг подсоединяется к гребенке возврата для слива воды. Затем воду можно медленно слить.

Спустите шланг от обратного коллектора в дренаж или просто в ведро и подождите, пока выйдет весь воздух.

Как только в системе появится вода, вы можете закрыть этот клапан и перейти к следующему. Вся процедура повторяется снова.

Только после этого откройте шаровые краны на коллекторе и окончательно удалите оставшийся воздух через вентиляционные отверстия.

Перед заливкой стяжки необходимо проверить герметичность самих труб напольного отопления.

Испытание проводится холодной водой. Испытательное давление должно быть в 1,5 раза больше рабочего давления.

Как правило, испытание давлением занимает 3 часа. В течение первого часа, каждые 10 минут, понижающееся давление регулируется до необходимого.

В течение последующих 2 часов проводится контрольное измерение.

Давление в рабочей и исправной установке не должно падать более чем на 2 бар по сравнению с начальным давлением.

В конце концов, вы будете удовлетворены всеми показаниями и в итоге зальете стяжку и установите всю систему. Через некоторое время мокрые пятна проявятся во всей красе.

В качестве исключения, если на объекте наблюдаются отрицательные температуры, допускается проведение пневматических испытаний с использованием сжатого воздуха или инертного газа для систем пола.

Герметичность каждого соединения проверяется с помощью пенообразующего состава.

Гидравлическое испытание обычно документируется в протоколе испытаний.

Затем отдельные контуры напольного отопления гидравлически балансируются. Для этого используется специальная клавиша для установки значения, заданного проектировщиком на клапанах тонкого регулирования.

Если у вас нет таких клапанов, вы устанавливаете расчетный расход для каждого отопительного контура. Это делается с помощью расходомера.

Они используются для настройки расхода, чтобы все контуры были согласованы друг с другом. В конце концов, они могут быть любой длины, а теплоноситель должен равномерно проходить по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность трубы заполняются стяжкой. Убедитесь, что система заполнена холодной водой и находится под давлением.

Когда стяжка становится прочной, проводится тепловой тест. Это происходит с интервалом в 7 дней.

Тепловое испытание также документируется в протоколе.

Если напольное отопление разветвленное и обогревает большое количество помещений, стоит оснастить его автоматическим управлением.

Это позволит избежать необходимости постоянной регулировки клапанов на коллекторе.

Монтаж автоматики начинается с установки клеммной колодки на дин-рейку в шкафу управления.

Он устанавливается непосредственно над коллектором.

Сначала к этой розетке необходимо подключить сетевое напряжение.

Затем приводы устанавливаются на ответную гребенку распределителя.

Они подключаются с помощью двухпроводных кабелей к соответствующим клеммам.

Убедитесь, что все приводы для отопительных контуров одного помещения подключены к клеммам одного термостата на клеммной колодке.

Сами термостаты устанавливаются в отапливаемых помещениях.

Они установлены на высоте 130 см от пола.

Соблюдайте правила и не размещайте их там, где внешние факторы могут повлиять на фактическую температуру в помещении.

Как самостоятельно установить коллектор для напольного отопления

Здравствуйте, читатели моего блога! Сегодня мы поговорим о том, как правильно установить коллектор для напольного отопления своими руками. Казалось бы, это простое дело, но столкнувшись с этой проблемой, нужно подумать о том, как это сделать хорошо и какие приготовления нужно сделать, какие материалы выбрать. Поэтому я решил, что эта статья будет полезна всем, и посвящаю свои усилия этой теме. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед Как установить коллектор для теплого пола своими руками, а некоторые даже после этого.Эта тема довольно обширная, ведь перед работой нужно тщательно подготовиться, но как это сделать? И это отдельная тема. Подробно об этом вы можете узнать в следующей статье. Как правильно установить коллектор для напольного отопления?

Традиционные радиаторы, долгое время считавшиеся единственным возможным источником тепла, постепенно уступают место системам напольного и потолочного отопления. Многие люди пробуют эти инновационные решения и очень довольны ими. Однако напольное отопление не является новшеством.

Они хорошо зарекомендовали себя и стали очень популярным методом отопления.

Эти системы могут работать от электричества или использовать энергию горячей воды.

Наиболее эффективным и практичным, по мнению экспертов, считается водяной теплый пол, монтаж которого своими руками достаточно сложен, но при желании вполне осуществим.

Элементы такой системы отопления

Принцип работы водяного напольного отопления довольно прост.

Под напольным покрытием располагаются трубопроводы, в которых циркулирует горячая вода. Он передает свое тепло полу, тем самым обогревая помещение. Система состоит из следующих компонентов:

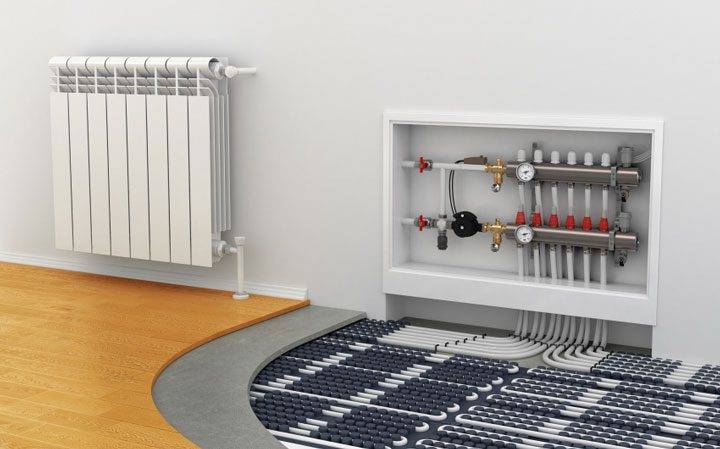

Схема системы водяного напольного отопления довольно проста. Он обязательно состоит из отопительного котла, коллектора, циркуляционного насоса и трубопровода, заполненного теплоносителем.

Блок 1 – водонагревательный котел

Котел, выбранный для установки, должен иметь достаточную мощность для удовлетворения потребности в теплоносителе в часы пик при работе контуров. Он также должен иметь небольшой запас мощности.

Приблизительно, это должна быть сумма мощности всех подключенных систем напольного отопления плюс 15-20%. Кроме того, необходим циркуляционный насос. В большинстве моделей котлов это уже включено в цену.

Дополнительное устройство может понадобиться только в том случае, если площадь отапливаемых помещений превышает 120-150 квадратных метров. Запорные клапаны устанавливаются на выходе и входе нагревателя, чтобы обеспечить возможность обслуживания или ремонта котла без слива воды из всей системы.

Блок №2 – коллектор

Коллектор – это устройство, отвечающее за распределение горячей воды по отопительным контурам, а также за регулировку и настройку напольного отопления. В устройстве должно быть достаточно розеток для подключения всех цепей.

Самые простые модели имеют только запорные клапаны. Они чрезвычайно дешевы, но не дают даже минимальной возможности регулировать систему.

Устройства с регулирующими клапанами позволяют регулировать расход воды в каждом контуре, что позволяет настроить напольное отопление на максимально равномерный обогрев помещений.

Коллектор каждой модели должен быть оснащен сливом и специальным вентиляционным клапаном. Наиболее удобным является использование устройств с приводами на клапанах, оснащенных премиксерами, которые смешивают подаваемую в систему нагретую воду с возвращаемой охлажденной водой и таким образом регулируют ее температуру.

Такое устройство полностью автоматизирует работу теплого пола, но его стоимость очень высока.

Манифольд с приводами на клапанах и предварительном смесителе. Необходимые настройки системы выполняются автоматически

Блок 3 – трубы системы

Трубы чаще всего используются для систем напольного отопления:

Независимо от материала, детали должны иметь маркировку “для нагрева”, выдерживать давление 10 бар и температуру до 95°C. Диаметр труб составляет 16-20 мм.

Как укладывать напольное отопление?

Полы с подогревом могут быть установлены несколькими различными способами – через подогрев пола и через бетонирование. Давайте рассмотрим каждый из них более подробно.

• Трубы, в которых циркулирует теплоноситель, укладываются на подготовленное основание и заливаются бетонной стяжкой. Основными недостатками являются трудоемкая “мокрая” работа, большой вес системы и сложность ее демонтажа.
• Метод “под полом” предполагает прокладку труб в специально смонтированном полу.

Он может состоять из пластиковых модулей или деревянных досок с подготовленными в них пазами для прокладки труб. На рынке также можно найти деревянные монтажные модули. Основным недостатком является то, что системе требуется больше времени для разогрева, чем бетонной системе.

Что необходимо сделать перед установкой?

Правильная установка напольного отопления требует тщательной подготовительной работы. Необходимо учесть все детали, от которых впоследствии будет зависеть эффективное функционирование конструкции:

Проектирование будущей системы лучше всего доверить профессионалам, так как самостоятельно произвести расчеты довольно сложно.

Длина трубы, уклон трубы и мощность отопительного контура, если их несколько, должны быть определены для каждого из них отдельно. Существует множество нюансов и параметров, которые необходимо учитывать. Существуют специальные программы расчета, которыми пользуются многие люди.

Однако следует помнить, что ошибка в расчетах приведет к снижению эффективности или просто невозможности функционирования всей системы. Оборудование для напольного отопления должно быть высокого качества, изготовлено и приобретено у проверенной компании, дающей хорошие гарантии.

Дешевле заплатить за качественный продукт, чем потом быть вынужденным нести большие расходы на дорогой и трудоемкий ремонт. Чтобы минимизировать тепловую нагрузку на стяжку и предотвратить ее растрескивание, систему следует разделить на участки площадью не более 40 м2. Основание под теплый пол должно быть тщательно подготовлено.

Основание должно быть чистым и ровным, без перепадов более 5 мм. Для предотвращения потери тепла на подготовленное основание следует уложить изоляционный слой высотой от 3 до 15 см, в зависимости от рабочей температуры теплоносителя. Это могут быть специальные изоляционные материалы или маты, предназначенные для подогрева пола. Последние могут быть оснащены креплениями для труб, так называемыми бобберами, которые очень удобны.

По периметру помещения и между секциями укладки укладывается демпфирующая лента, компенсирующая изменения температуры стяжки.

Бисерные маты для подогрева пола очень удобны. Они не только выполняют функцию теплоизолятора, но и защищают трубы в местах их укладки.

При проектировании установки избегайте слишком большого количества соединений, которые могут вызвать потенциальные утечки под полом. Лучше всего принять наиболее безопасный вариант, в котором соединения присутствуют только на выходе и входе коллектора. При этом длина одной трубы не должна превышать 90 м, иначе возможно снижение температуры циркулирующего теплоносителя.

Установка напольного отопления в стяжку

Работа начинается с определения места установки коллектора, который обычно “прячут” в специальном шкафу. Обычно он монтируется в стену.

Устройство должно быть расположено таким образом, чтобы длина труб из каждого отапливаемого помещения была примерно одинаковой. Можно приблизить коллектор к самым большим контурам.

Самое главное, чтобы он был установлен выше уровня пола с подогревом, без прокладки труб вверх, иначе могут возникнуть проблемы с системой вентиляции.

Следующий шаг – разметка подготовленного основания, с учетом деления на сектора по 40 м2. Затем укладывается теплоизоляционный слой и демпфирующая лента.

Далее укладывается армирующая сетка, на которой затем будут закреплены трубы. Если в качестве теплоизоляции выбраны специальные маты, решетка не нужна. Теперь можно приступать к укладке труб.

Это можно сделать различными способами: серпантины, спирали, петли и т.д. Расстояние между установками составляет от 10 до 40 см, а расстояние от стены до ближайшей трубы должно быть не менее 8 см.

Трубы крепятся к арматурной сетке с помощью пластиковых хомутов.

Важно не перетягивать детали, они должны быть в свободном контуре, иначе под воздействием тепла труба расширится и может деформироваться в зоне уплотнения. Крепежные хомуты должны быть установлены с интервалом в 1 метр. С трубой следует обращаться очень осторожно.

Чаще всего он поставляется в виде катушки. Он не должен быть вытянут катушкой. Постепенно раскатывайте трубу по мере ее укладки, укладывая и закрепляя элемент на полу.

Существует несколько вариантов укладки труб напольного отопления. Наиболее распространенными являются:

• спираль,
• серпантин,
• петли,
• двойная спираль.

Скручивание деталей выполняется очень аккуратно, с соблюдением требований к минимальному радиусу изгиба. Обычно это около пяти диаметров трубы. При сжатии продукта образуется беловатая трещина.

Это указывает на то, что деталь быстро растягивается и теряет свои прочностные свойства, что приводит к повышенному риску разрыва трубы. Не рекомендуется устанавливать компоненты с данным дефектом в систему напольного отопления. Неисправную деталь необходимо заменить, что приводит к лишним соединениям в трубопроводной системе, что также нежелательно.

Установленные трубы должны быть подключены к коллектору. Для этого используются специальные компрессионные фитинги или системы евроконус.

Начало трубы каждого отопительного контура подключается к подающим выходам коллектора, так что количество выходов и контуров одинаково. Конец трубы подсоединяется к обратному коллектору. Если труба проложена рядом с компенсатором, поверх него следует проложить гофрированную трубу.

После завершения установки необходимо протестировать систему.

Для этого в трубы заливается вода под давлением 5-6 бар в течение 24 часов. Затем проводится тщательный осмотр на предмет наличия компенсаторов или утечек в трубах. Смотрите видео для более подробной информации:

Если проверка прошла успешно, приступайте к заливке стяжки.

Это следует делать только тогда, когда трубы заполнены водой и находятся под рабочим давлением. После заливки стяжка полностью высохнет не ранее чем через 28 дней. По истечении этого времени можно приступать к укладке пола.

Перед заливкой стяжки трубы крепятся к арматурной сетке специальными пластиковыми хомутами для предотвращения смещения элементов.

Есть некоторые детали, касающиеся формирования стяжки на водяном теплом полу. Они зависят от типа напольного покрытия, которое будет на них уложено. Если планируется укладка плитки, то стяжка должна быть высотой 3-5 см или при распределении труб должны быть зазоры около 10-15 см.

В противном случае, в соответствии с принципом распределения тепла, существует риск создания “тепловой зебры”, которая отчетливо ощущается стопой. Под ламинат или линолеум лучше укладывать более тонкий слой стяжки. В этом случае поверх теплого пола укладывается еще одна армирующая сетка для укрепления конструкции, которая также ограничивает путь тепла к поверхности пола.

Существует множество рекомендаций о том, как сделать теплый пол самостоятельно.

Однако следует четко понимать, что это сложная и ответственная операция. Трубы, уложенные на стяжку, практически не подлежат ремонту, и если на этом этапе будут обнаружены ошибки монтажа или проектирования, их будет крайне сложно исправить. Поэтому важно подойти к этой задаче ответственно, чтобы ваш новый теплый пол радовал вас долгое время.

Как правильно установить коллектор для напольного отопления?

После успешной установки контуров напольного отопления, трубы напольного отопления должны быть подключены к коллектору до заливки стяжки. Это необходимо для проверки герметичности контуров и выявления производственных дефектов или возможных повреждений труб, которые могли возникнуть при монтаже.

Необходимо проверить состояние труб, иначе в случае аварии после начала работы системы отопления пол придется разрушать.

После укладки стяжки и схватывания раствора производится подключение основных труб и ввод системы в эксплуатацию. В данном материале объясняется, как правильно собрать коллектор напольного отопления и подключить его к смесительной установке.

Роль коллектора в системах напольного отопления

Коллектор – это основной компонент напольного отопления, к которому подключаются все трубы отопительного контура. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы напольного отопления, к коллектору всегда подключается смесительный узел, который обеспечивает температуру воды 40-45 ºC.

Чтобы понять, как работает все устройство, давайте подробнее рассмотрим коллектор. Он состоит из двух горизонтальных труб, соединенных с подающей и обратной магистралями. Корпус и части коллектора изготовлены из этих материалов:

На подающей линии установлены краны с термостатическими клапанами (приводами), на обратной линии – отводы с датчиками расхода. В верхней части термостатов находятся пластиковые колпачки для ручной регулировки, завинчивание которых нажимает на шток и перекрывает поток. Расходомеры или датчики расхода на обратной трубе коллектора напольного отопления используются для визуального контроля количества протекающей воды и гидравлической балансировки системы.

Для контроля давления и температуры в коллекторе установлены термометр и манометр, а для выпуска воздуха используется специальный клапан. Также в комплект входят заглушки, колена, отводы и кронштейны для крепления узла к стене или к металлическим направляющим шкафа. Многие поставщики предоставляют полный комплект, включающий коллектор с насосом и двух- или трехходовым клапаном.

Принцип работы

Принцип работы узла следующий: теплоноситель циркулирует во всех контурах напольного отопления под действием насоса.

Поток в каждом контуре регулируется вручную или автоматически с помощью клапана, капиллярного клапана или сервопривода. Когда температура подачи или обратки (в зависимости от схемы) падает ниже установленного значения, двухходовой или трехходовой клапан начинает подмешивать горячую воду из системы, а обратная вода поступает в сеть. На схеме показан коллектор с поверхностно установленным датчиком температуры воды и двухходовым клапаном:

Рекомендации по сборке коллектора

Легко собрать полный коллектор теплого пола.

Подающий и обратный трубопроводы уже оснащены клапанами и датчиками расхода, и их необходимо только свинтить вместе, если коллектор разделен на секции по 2 или 3 ветви на комплект. Затем, для удобства дальнейшей сборки, лучше закрепить трубы на оригинальных кронштейнах, тогда коллектор будет представлять собой единое целое. Затем собираются заглушки, соединительные элементы, запорная арматура и регулирующие устройства.

Следующим шагом будет крепление коллектора к стене, после чего можно установить циркуляционный насос и клапан.

Не выполняйте эти действия в обратном порядке, так как впоследствии будет неудобно устанавливать весь блок. Насос и клапан с термостатической головкой или сервоклапан устанавливаются в соответствии с выбранной схемой, после чего к ним подключаются основные трубы отопления, идущие от котла, а к отводам – трубы отопительных контуров. Бывают ситуации, когда коллектор устанавливается не в котельной, а в коридоре или другом помещении, в этом случае для монтажа лучше использовать декоративный коллекторный шкаф.

Поскольку стоимость коллектора заводского изготовления довольно высока, можно изготовить такое устройство самостоятельно. Однако вам все равно придется приобрести насос и клапан для смесительной секции, а также запорную арматуру. Самый распространенный способ создания самодельного коллектора – спайка с помощью полипропиленовых труб и фитингов.

Вам понадобятся куски полипропиленовой трубы диаметром 25 или 32 мм, тройники и колена такого же размера и вентили. Количество фитингов и клапанов зависит от количества отопительных контуров. Вам понадобятся паяльник для полипропиленовых труб с насадками, ножницы и измерительная лента.

Перед изготовлением полипропиленового коллектора необходимо измерить и отрезать отрезки труб так, чтобы после соединения тройников они находились как можно ближе друг к другу, иначе соединение будет выглядеть не эстетично.

Затем к тройникам привариваются отводы и фитинги, а к полученному коллектору привариваются остальные фитинги для подключения насоса.

Следует отметить, что самодельный коллектор для напольного отопления, сделанный своими руками, будет иметь некоторые недостатки.

Например, нет термостатических клапанов на ответвлениях в подающей линии и датчиков расхода в обратной линии. В противном случае систему придется регулировать вручную, а это не всегда дает хорошие результаты. Конечно, все эти компоненты можно установить и подключить отдельно, но тогда трудозатраты таковы, что проще купить готовое пластиковое изделие, которое вполне доступно по цене.

Несмотря на кажущуюся сложность устройства смешивания и распределения, его установка не представляет собой ничего сложного. Обычно к изделию прилагается подробная инструкция, которой необходимо следовать. Сделать распределитель своими руками сложнее, но это всегда целесообразно, так как все равно придется покупать комплектующие, и все равно придется разбираться с трудностями конфигурации коллектора.

Дистрибьютор своими руками

Пол с подогревом давно стал отличительной чертой высококачественных помещений.

Их использование обусловлено высоким качеством отопления – помещение прогревается по всей площади за счет естественной конвекции, так как вся поверхность пола служит радиатором для воздуха в помещении.

Сам пол нагревается электричеством, мембраной или старым добрым водонагревателем – котлом центрального отопления.

Функция выполнена

В квартире или доме есть несколько комнат, и в каждой из них в полу проложен отопительный контур.

Он подключается к отопительной сети через входной и выходной патрубки в виде двух труб.

Потребность в тепле для каждого контура обычно различна: температура в каждом помещении может быть разной. С другой стороны, площади помещений не одинаковы, а значит, объем теплоносителя для каждого помещения разный.

Поэтому между котлом и отопительным контуром необходимо установить распределитель с функцией регулятора. Функция этого устройства называется распределителем, и оно является смесительным узлом. Его задача – подавать воду в контуры.

Примечание эксперта: Температура на входе в котел может достигать 80 градусов, в то время как температура воды в контуре напольного отопления не должна превышать 40 градусов в соответствии с правилами.

Достичь требуемого значения, т.е. снизить его до 40 градусов, можно путем смешивания горячей воды с охлажденной обратной водой.

Коллекторная труба обычно имеет соединительные узлы – в зависимости от количества отопительных контуров.

Коллектор содержит в общей сложности две трубы:

Подача горячей воды из бойлера в смеситель осуществляется путем включения термостатического клапана, который расположен на пути подачи воды в смеситель. Когда температура в смесителе опускается ниже допустимой (напомним – это 40oC), клапан подает порцию горячей воды.

Примечание: на каждом выходе смесительной гребенки установлен термостатический регулятор, который ограничивает количество горячей воды, поступающей в каждый контур напольного отопления.

Эта группа биметаллических клапанов изменяет как площадь потока, так и объем протекающей воды.

Это позволяет установить желаемую температуру. Обратные входы оснащены датчиками расхода, а обратная головка также оснащена вентиляционным отверстием. Теплоноситель прокачивается по системе с помощью водяного насоса, который создает необходимое давление в сети.

Полный комплект коллектора также включает в себя различные сантехнические фитинги. В комплекте оборудования для напольного горячего водоснабжения коллектор является, пожалуй, самым важным, поскольку он обеспечивает:

Самостоятельные проекты

Коллектор имеет один существенный недостаток – он очень дорогой.

Поэтому многие “самоделкины” собирают различные варианты коллекторов своими руками, в зависимости от своего кошелька и доступности комплектующих.

Существует два варианта этого метода:

Трехконтурная схема коллектора может быть реализована следующим образом:

Прежде всего, необходимо установить коллекторные трубы – трубы возврата и охлаждения, питающие отопительные контуры. Обратный коллектор оснащен датчиком расхода или расходомером и измерительным соединением для каждого контура обратных труб.

Одноконтурные коллекторы соединяются нитяными элементами в гребенку. В каждом контуре имеется тепловой датчик с приводом и узел подключения к подающей линии отопительного контура. К одному концу коллекторов подключаются вентиляционные клапаны, а к другому концу коллекторных труб подключается тепловой насос. К этой точке дополнительно подключается термостатический клапан или привод, который время от времени пополняет кран горячей воды. Коллекторный узел крепится к стене, проверяется на правильность работы и подключается к отопительным контурам. Затем производится окончательная установка и настройка всей системы.

Перед вами самая простая рабочая версия коллектора для напольного отопления, доступная широкому кругу энтузиастов DIY. Возможности реальных коллекторов часто расширяются за счет подключения более сложных систем управления и измерения.

Например, теплосчетчики, дополнительные датчики температуры и многое другое можно комбинировать – так поступают изобретатели DIY – таким образом, вы можете “построить что-то сами”.

Если самодельный коллектор будет спаян из полипропиленовых труб, необходимо добавить в арсенал инструментов специальный паяльник для сварки деталей из этого полимера.

При сборке сваркой размер каждого одноэлементного узла увеличивается за счет швов, а при наличии более 3 нагревательных контуров весь коллектор становится громоздким, а его монтаж проблематичным. В остальном схема пластикового коллектора и его установка ничем не отличается от описанной ранее.

Что ж, пора заканчивать статью. Весь материал, которым я хотел поделиться, уже освещен. Надеюсь, вы найдете его полезным и будете использовать, когда вам понадобится самостоятельно установить коллектор для напольного отопления. Совершенствуйте свои практические навыки и получайте все новые знания, ведь, как говорится, “учиться никогда не поздно!”. На этом пока все, спасибо за внимание и желаю вам хорошего и легкого ремонта!

Установка коллектора напольного отопления

Монтаж коллектора теплого пола квалифицированными специалистами в Москве: быстро, качественно, недорого. Мы поможем вам рассчитать контурную систему напольного отопления. Мы выполняем все виды работ, связанных с монтажом трубопроводных коммуникаций.

Крайне важно не допустить ошибок при создании системы отопления “теплый пол”, так как их исправление обойдется очень дорого, особенно если придется отрывать стяжку. Поэтому тщательно выбирайте подрядчика.

* Цены действительны для установок в Москве и Московской области на расстоянии до 50 км от кольцевой автодороги.

Доверьте установку коллектора напольного отопления нам. Мы не просто заявляем о высоком качестве монтажа, мы официально гарантируем его. Наши преимущества:

• бесплатный выезд специалиста для осмотра объекта недвижимости;
• бесплатная оценка (CP);
• бесплатная консультация по телефону;
• короткие сроки выполнения заказа (мы работаем 7 дней в неделю);
• индивидуальный подход;
• работы по обеспечению качества;
• удобная система оплаты (наличными или банковским переводом).

Как заказать монтаж коллектора для напольного отопления?

Невозможно создать систему водяного напольного отопления без установки коллектора. Этот узел распределяет теплоноситель по отопительным контурам и получает его обратно. Он выглядит очень сложным, но главная проблема заключается в том, как правильно его установить, чтобы избежать утечек и нарушения допустимого гидравлического сопротивления.

Для того чтобы монтаж коллектора напольного отопления был завершен, прежде всего, необходимо выбрать подходящего подрядчика. Наша организация обладает большим опытом в области систем отопления, о чем свидетельствуют сотни выполненных проектов. Свяжитесь с нами прямо сейчас, убедитесь в квалификации наших специалистов и оцените высокий уровень обслуживания.

Сегодня пол с подогревом – это уже не роскошь, а необходимость. Существует несколько способов подогрева пола, один из которых – водяное отопление. Его можно автоматизировать, а не устанавливать вручную, для чего требуется специальное устройство – коллектор. Из статьи вы узнаете, какую роль играет этот узел в системе подогрева пола, как выглядит коллекторная система подогрева пола, принцип регулирования температуры и, самое главное, как собрать такую систему самостоятельно.

Что такое коллекторные системы напольного отопления

Система водяного отопления состоит из набора контуров – труб, по которым движется теплоноситель. Температура редко превышает 35-40 градусов Цельсия. С технической точки зрения в этом режиме могут работать только конденсационные газовые котлы. Однако такие котлы редко используются в коллекторных системах напольного отопления.

Стандартный котел нагревает теплоноситель до температуры 70-90 градусов Цельсия. Такая высокая температура не подходит для напольного отопления. Коллектор используется для обеспечения подачи в систему правильной температуры. Принцип его работы прост: два потока воды – охлажденная возвратная вода и горячая питательная вода из котла – смешиваются в коллекторе. Таким образом, достигается необходимая температура теплоносителя.

Для достижения единой температуры для всех контуров напольного отопления теплоноситель сначала поступает в коллектор сгорания. Большая часть охлажденной воды перекачивается в отопительный котел, но часть обратной воды подается в систему подпитки и используется для охлаждения теплоносителя, нагретого в котле. На самом деле, эти устройства (обратные и подающие трубы) называются коллекторами напольного отопления. Коллекторы не всегда оснащены блоком подпитки.

Идеальная система напольного отопления состоит из равных контуров одинаковой длины, в коллектор которых поступает вода с одинаковой степенью нагрева. Таким образом, достигается определенный баланс и температурное равновесие теплоносителя в системе. Однако этот вариант разводки используется редко, поскольку помещения в квартирах и домах имеют разную геометрию и площадь, и, соответственно, длина труб в системе напольного отопления не будет одинаковой. Следовательно, на более длинных участках потери тепла будут увеличиваться, а температура обратного потока будет ниже.

Эта разница в температуре потока может быть компенсирована путем установки расходомеров на стороне подачи и регулирующих клапанов на стороне возврата для регулировки расхода. Расходомер – это устройство, показывающее скорость потока воды в трубопроводе. Специальный поплавок установлен в пластиковом прозрачном корпусе и с помощью градуировочной шкалы определяет скорость потока теплоносителя.

Принцип регулирования температуры прост: чем выше скорость потока, тем больше тепла может выделять контур, по которому течет жидкость. И наоборот, если вы хотите, чтобы температура коллекторного отопления пола была ниже – вы закрываете регулирующий клапан, тем самым уменьшая поток и теплоотдачу пола.

Скорость потока изменяется поворотом ручки клапана, и каждый контур может быть настроен индивидуально. При установке коллекторного напольного отопления лучше всего подписать регулирующие клапаны и контуры и отметить их на схеме, чтобы впоследствии не пришлось подбирать клапан к контуру.

Ручная регулировка не всегда удобна. В настоящее время автоматические устройства используются в многообразных системах напольного отопления. Клапаны оснащены специальными приводами, которые получают команду на закрытие или открытие потока от термостатов, установленных в каждом помещении. Если температура в помещении ниже заданной, термостат посылает сигнал на большее открытие клапана и наоборот.

Как работает коллекторный узел для напольного отопления с насосом

Коллектор – это система, в которой холодная вода смешивается с водой, нагретой в бойлере, и выравнивает ее температуру до нужного уровня. Коллектор позволяет регулировать температуру теплоносителя, циркулирующего в контурах напольного отопления. Нагретая в котле жидкость поступает в коллектор, а оттуда в трубы под полом, где, отдав часть своего тепла, вода остывает и возвращается в коллектор, где смешивается с более горячей жидкостью, подаваемой из котла.

Смешивание холодной и горячей воды контролируется различными датчиками, клапанами и управляющими приводами.

Для повышения эффективности коллекторного напольного отопления в системе устанавливаются коллекторы с насосом, чтобы жидкость принудительно циркулировала по трубам.

Коллекторно-насосный узел имеет несколько основных компонентов, которые обеспечивают его бесперебойную и эффективную работу:

1. 1. 1. Циркуляционный насос. Это устройство устанавливается на линии подачи охлаждающей жидкости и поддерживает активную прокачку жидкости по контурам. Использование насоса позволяет в несколько раз повысить эффективность работы коллекторной системы напольного отопления.
   2. 1. 1. Субизмерительный прибор. Клапан с сервоуправлением, регулирующий температуру теплоносителя. После получения команды от датчиков температуры на открытие или закрытие клапана, привод увеличивает или уменьшает поток горячей жидкости в коллектор таким образом, чтобы достичь желаемой температуры греющей жидкости.
      2. 1. 1. Манифольд. Узел с несколькими выходами для теплоносителя, к которому подключаются отдельные контуры коллекторной системы напольного отопления. Каждый контур оснащен расходомером, что позволяет регулировать температуру жидкости с помощью специальных клапанов – вручную или с помощью автоматических приводов.
         2. 1. 1. Вентиляционное отверстие. Это устройство в основном устанавливается в дорогих готовых коллекторных системах напольного отопления. Он используется для удаления воздуха, застрявшего в системе.
            2. 1. Погодный датчик. Устройство, позволяющее автоматически регулировать систему напольного отопления в зависимости от погодных условий и температуры за окном.

Коллекторная система напольного отопления: 2 варианта

Самый простой способ подключения коллекторной системы напольного отопления – прямое соединение. Это означает, что между котлом и нагревательными полосами имеется минимальное количество узлов в виде пары клапанов и насоса для обеспечения принудительной циркуляции теплоносителя в системе. Честно говоря, эта схема подогрева пола проста, но не самая удачная; многие переводят ее на регулируемую в течение первого года эксплуатации.

Регулируемая схема чаще всего основана на использовании двух- или трехходового клапана. Если в системе помимо напольного отопления присутствуют радиаторы, требуется циркуляционный насос, поскольку насоса, установленного в котле, недостаточно для обеспечения полного расхода теплоносителя в системе отопления. Как правило, насос, встроенный в котел, используется для циркуляции теплоносителя через радиаторную систему, а второй насос устанавливается для напольного отопления. Вся конструкция называется насосно-смесительным узлом.

Схема трехходового клапана

Трехходовой клапан используется для смешивания горячей воды, поступающей из бойлера, и охлажденной жидкости, возвращающейся из системы отопления.

Внутри такого клапана находится специальный сектор, который позволяет регулировать обратный поток в соответствии с данными, поступающими от датчика температуры. Термостаты управляют как сектором, так и клапаном независимо друг от друга. Но можно регулировать и с помощью термостата – ручного или электронного.

Схема с использованием трехходового клапана довольно проста. Выходы клапана подключены к линии подачи горячей воды и линии теплоносителя, третий выход подключен к линии подачи коллектора напольного отопления. Насос устанавливается ниже по потоку от трехходового клапана, и важно, чтобы насос перекачивал теплоноситель в направлении проточного коллектора. За насосом установлен датчик температуры, соединенный с регулятором потока жидкости (сектором) в самом трехходовом клапане.

Принцип действия:

1. 1. 1. 1. 1. • Горячий теплоноситель подается из котла. Клапан полностью пропускает эту среду без подачи холодной воды.
               • Как только датчик температуры сигнализирует клапану, что жидкость слишком горячая и не соответствует заданной температуре, он открывает клапан, чтобы охлажденная жидкость стала доступной для смешивания.
               • Процесс смешивания различных температур продолжается до тех пор, пока датчик температуры не определит, что заданная температура достигнута.
               • Клапан закрывает поток охлаждающей жидкости.
               • Система продолжает работать до тех пор, пока охлаждающая жидкость не станет слишком горячей и датчик температуры не даст команду на открытие клапана и впуск охлаждающей жидкости.

Как видите, этот процесс довольно прост и понятен, но у него есть свои недостатки. Прежде всего, существует вероятность подачи слишком горячего теплоносителя в контуры системы отопления в случае неисправности или полного отказа клапана. Слишком горячая жидкость в системе отопления может привести к повреждению полимерных материалов, из которых изготовлены нагревательные контуры. Система с использованием трехходового клапана не гарантирует безотказную работу терморегулятора, что является недостатком, который невозможно устранить в данной системе.

Обратите внимание на перемычку на схеме (байпас) – она используется для защиты котла и предотвращения его работы на холостом ходу без циркуляции, перегрева и выхода из строя. Это редкая ситуация, которая может возникнуть только в том случае, если все клапаны в коллекторной системе напольного отопления полностью закрыты.

Рекомендуемые статьи на эту тему:

Если в системе имеется байпас низкого расхода, теплоноситель будет подаваться в котел со стороны подачи через перемычку на входной трубе котла, и котел будет работать нормально. Это действие будет продолжаться до тех пор, пока температура в одном или нескольких контурах напольного отопления не снизится и не будет достигнут соответствующий расход теплоносителя. Перемычка обычно изготавливается из трубы, диаметр которой на один градус меньше диаметра основной трубы.

Основные характеристики трехклапанной коллекторной системы напольного отопления:

1. 1. 1. 1. 1. 1. Внутри клапана смешиваются теплоносители разной температуры.
               2. Одновременная подача теплоносителя – от котла и через специальный байпас от системы напольного отопления.
               3. Внутри клапана установлен дроссель, который позволяет регулировать расход теплоносителя и получать желаемую температуру пола.
               4. Трехходовые клапаны являются универсальными и подходят практически для всех систем напольного отопления и типов водяных контуров.
               5. Одним из серьезных недостатков трехходовых клапанов являются температурные скачки.

Схема двухходового клапана

Клапан устанавливается на сетевом питании от котла. На поперечине установлен балансировочный клапан. Он регулируется и устанавливается в зависимости от требуемой температуры теплоносителя. Регулировка осуществляется с помощью специального ключа. Клапан корректирует расход холодной питающей воды.

Двухходовой клапан может также работать в автоматическом режиме. Для этого за насосом устанавливается датчик температуры, и насос нагнетает теплоноситель к коллектору теплого пола. В этой схеме поток холодного теплоносителя не меняется, является фиксированным и стабильным, а поток горячего теплоносителя на вход циркуляционного насоса регулируется.

В этой системе холодная среда постоянно добавляется, поэтому в принципе исключена возможность попадания перегретой жидкости из котла в контуры напольного отопления. Схема с двухходовым клапаном считается более стабильной и надежной.

Эффективности двухходовых клапанов достаточно для обогрева 150-200 квадратных метров, на большей площади они становятся неэффективными. А более мощные клапаны не производятся.

Отличительные особенности коллекторных систем отопления с двухходовыми клапанами:

1. 1. 1. 1. 1. 1. Отсутствие возможности перегрева системы, так как смешивание холодной и горячей воды происходит непрерывно.
               2. Плавное изменение температуры, так как пропускная способность двухходовых клапанов мала из-за низкой скорости потока.
               3. Двухходовые клапаны нельзя использовать в помещениях площадью более 200 м2 .

Как правильно выбрать отводной клапан для напольного отопления?

Двухходовые и трехходовые клапаны характеризуются пропускной способностью, т.е. объемом теплоносителя, который они могут передать за единицу времени, измеряется в литрах в минуту или кубических метрах в час.

Перед установкой коллекторной системы напольного отопления необходимо произвести расчеты. Однако это часто слишком сложно для системы, устанавливаемой самостоятельно, поэтому мы придерживаемся основных данных, полученных из опыта.

1. 1. 1. 1. 1. • Клапаны с расходом 2 кубических метра в час могут обогреть 50-100 квадратных метров пола с подогревом, но 100 метров только при хорошей изоляции.
               • Клапаны с расходом (обозначается KVS) от 2 до 4 кубических метров в час могут быть установлены в коллекторной системе напольного отопления для обогрева до 200 квадратных метров площади пола.
               • Если площадь отопления превышает 200 квадратных метров, расход через клапан должен быть больше 4 кубических метров в час, но устанавливать такие устройства не имеет смысла, поэтому чаще используется система с двумя клапанами – по одному на каждый контур.

Клапаны изготавливаются из коррозионностойких материалов, таких как нержавеющая сталь, латунь и бронза. На рынке есть три явных лидера, производящих такие продукты: Oventrop, Esby, Danfoss.

Обычно второй характеристикой клапана является температурная вилка, т.е. диапазон, в котором может осуществляться управление. Клапаны с нижним температурным порогом от 30 градусов Цельсия подходят для центральных и южных районов, а от 35 градусов Цельсия – для более холодных северных районов. Характеристики обычно выглядят следующим образом: 35-55 градусов Цельсия. Это означает, что температура теплоносителя может быть установлена в диапазоне от 35 до 55 градусов Цельсия.

Коллекторная коробка для напольного отопления

Обычно все основные компоненты коллекторной системы для напольного отопления монтируются в специальном шкафу, как правило, из лакированного металла. Основной задачей коллекторной коробки для водяного напольного отопления является автоматическое регулирование температуры теплоносителя, циркулирующего в отопительных контурах.

В коллекторной коробке можно выделить следующие компоненты:

1. 1. 1. 1. 1. 1. 1. Обсадная труба. Это корпус из окрашенной нержавеющей стали или, реже, пластика. В нижней и верхней части шкафа имеются отверстия для ввода труб. Как правило, шкаф не имеет задней стенки.
                  2. Система крепления. С его помощью панель можно закрепить на стене или в стене. Для крепления панелей к кронштейнам обычно используются кронштейны, анкерные болты или распорки.

Обратите внимание! Некоторые шкафы оснащены кронштейнами для коллекторов и зажимами для труб.

1. 1. 1. 1. 1. 1. 1. Двери. Распашные дверцы защищают содержимое шкафа от повреждений и несанкционированного доступа. Окрашены в нейтральные цвета, оснащены защелкой или простым ключевым замком.

Разветвительную коробку можно изготовить самостоятельно, но из-за простоты конструкции стоимость ее невысока, и все же лучше приобрести заводское изделие.

Существует два типа коллекторных коробок, в зависимости от условий установки:

1. 1. 1. 1. 1. 1. • скрытого монтажа;
                  • на открытом воздухе.

Встроенная сторона Корпуса манифольдов предназначены для внутренней установки в стенной нише или специальной нише из гипсокартона. Обычно стенки корпуса не красят, так как они все равно не будут видны.

Стандартные размеры этих шкафов: глубина до 120 мм, ширина от 465 до 1900 мм, высота 650 мм. Для удобства сборки некоторые модели оснащены регулируемыми ножками, которые увеличивают высоту шкафа еще на 10 сантиметров.

Внешние модели Корпуса коллекторов предназначены для настенного монтажа. Они полностью окрашены порошковым методом в нейтральные цвета, а отверстия для входа и выхода труб оснащены легко снимаемыми металлическими заглушками.

По своим размерам этот тип корпуса коллектора полностью идентичен утопленному корпусу. Они также обычно оснащены регулируемыми ножками.

Преимущества использования корпуса коллектора:

1. 1. 1. 1. 1. 1. 1. Экономия материала, более логичный монтаж системы напольного отопления за счет размещения корпуса в том же помещении.
                  2. В корпус можно установить не только коллектор, но и счетчики воды.
                  3. Корпус обеспечивает быстрый и легкий доступ к компонентам коллектора для регулировки и ремонта.
                  4. Запирающаяся дверца шкафа предотвращает несанкционированный доступ, защищая, например, маленьких детей от ожогов.

Кроме того, коллекторная коробка позволяет спрятать множество клапанов и труб за плоской поверхностью нейтрального цвета.

Как самостоятельно установить коллектор для напольного отопления

Первым шагом при установке коллектора является подгонка стены с углублением, в которое будет монтироваться коробка. Высота коллекторной коробки находится на уровне пола, хотя возможны вариации в зависимости от помещения и пожеланий владельца. Можно установить коллектор и без шкафа, но цена его невысока, а короб позволяет спрятать все вентили, краны, патрубки и насос, улучшая интерьер помещения. Цена коллекторных шкафов для напольного отопления в Москве зависит от качества коробки, но в целом стоимость не сильно ударит по карману.

Коллекторный шкаф выполняет роль распределительного узла, в котором находятся все устройства, подключенные к системе напольного отопления, а также специальные устройства управления, позволяющие производить регулировку системы отопления.

После установки коллектора в отсеке к нему подключаются трубы возврата и подачи. Подающая труба подключается к шкафу от отопительного котла. Обратная труба транспортирует всю холодную воду, взятую из системы отопления, к коллектору, которая подается в котел или смешивается с горячей водой. В коллекторной коробке также установлен циркуляционный насос для прокачки воды по трубам коллектора и контурам напольного отопления.

Каждый контур напольного отопления оснащен запорной арматурой. Клапаны позволяют изолировать помещение от системы отопления, что полезно, например, при проведении ремонта.

Подключение коллектора

Сам коллектор обычно представляет собой кусок трубы с несколькими отверстиями для подключения контуров напольного отопления. С помощью штуцеров вода подается на регулирующий клапан. Затем внешние компоненты системы – трубы контура напольного отопления – подключаются к боковым выходам клапана.

Конструкция коллектора позволяет исключить определенный контур из системы отопления путем установки заглушки на выход коллектора. Вместо пробки также имеется коллекторная труба со сливным краном с одной стороны и автоматическим воздушным клапаном с другой. При необходимости такое устройство позволяет избавиться от воздушной пробки, которая может возникнуть в системе во время движения жидкости.

Описанная конструкция подходит как для подающего, так и для обратного трубопровода, поэтому для установки в распределительной системе напольного отопления рекомендуется использовать две гребенки.

Установка группы дистрибьюторов

Коллектор устанавливается в соответствии с конкретной схемой отопительного котла и располагается на одинаковом расстоянии от крайних точек отопительной системы. Если теплый пол планируется установить в нескольких комнатах, лучше установить несколько распределительных труб – по одной на каждую комнату. Этот простой шаг позволит сделать распределение тепла максимально сбалансированным.

Помимо коллектора, распределитель оснащен следующими компонентами:

1. 1. 1. 1. 1. 1. • клапаны для управления расходом теплоносителя для каждого блока;
                  • смеситель горячей и холодной воды, трехходовой клапан или двухходовой клапан;
                  • автоматический клапан управления обратным потоком;
                  • Циркуляционный насос; устройство аварийного дренажа;
                  • Блок управления устройством;
                  • гребенка для радиаторного контура, которая нагревает воздух в помещении, если радиаторная система подключена к тому же отопительному котлу, что и напольное отопление.

Автоматические клапаны предназначены для прекращения подачи теплоносителя, как только он достигнет нужной температуры. Когда вода, циркулирующая в коллекторной системе напольного отопления, остынет, клапан откроется и позволит температуре повыситься.

Количество и скорость потока теплоносителя через контуры напольного отопления устанавливаются с помощью счетчиков и регуляторов расхода.

Циркуляционный насос используется для проталкивания теплоносителя через систему и поставляется вместе с коллекторным узлом, но может быть приобретен и отдельно. Рекомендуется, чтобы насос был установлен профессионалом, так как это гарантирует правильную установку и надлежащее функционирование системы напольного отопления.

Насосная группа оснащена специальным краном, который позволяет слить теплоноситель из системы.

При сборке всей системы необходимо предусмотреть воздушный клапан в самой высокой точке системы, чтобы воздушные карманы можно было легко удалить как при циркуляции воды по трубам, так и после ремонта и заполнения системы новым теплоносителем.

Вместе с коллекторами должны быть предусмотрены измерительные приборы и контроль температуры и давления жидкости в системе.

При установке коллектора в специальном шкафу необходимо соблюдать следующие детали:

1. 1. 1. 1. 1. 1. 1. Толщина корпуса коллектора должна соответствовать весу и габаритным размерам коллекторного блока;
                  2. Под коллектором должно быть оставлено пространство для легкой намотки и сгибания труб;
                  3. Шкаф должен располагаться на одинаковом расстоянии от всех контуров напольного отопления.

Сборная коллекторная группа легко собирается даже неспециалистом, а монтаж прост. После завершения сборки, подключения контуров и заполнения системы теплоносителем производится первый запуск, в ходе которого проверяется работа и герметичность соединений, а в случае каких-либо нарушений, коллекторная система для напольного отопления приводится в идеальное рабочее состояние.

Сотрудничество с компанией Mój Remont – это надежность и престиж. Работающие здесь специалисты – профессионалы высочайшего уровня. Компания “Мой ремонт” работает по всей Москве и Московской области.
