Предел текучести указывает максимальную нагрузку, после которой деформация увеличивается без увеличения усилия. Это значение необходимо для расчета предельных напряжений. Из этого следует, что А500 может выдерживать большие сжимающие и растягивающие усилия.
Какую арматуру выбрать: советы профессионалов
Вопрос: какая арматура чаще используется в частном строительстве?
Ответ: В индивидуальном строительстве используется арматура А500С диаметром 12 мм и длиной 5,85 м, 6 м или 11,7 м.
Вопрос: на что следует обратить внимание при покупке арматуры?
Ответ: Проверьте надежность поставщика, диаметр арматуры (измерьте), длину арматуры (измерьте), количество метров (посчитайте), проверьте, чтобы она не гнулась (если вы купите арматуру 500с, она будет гнуться, а не ломаться).
Арматура – это строительный материал, изготовленный в основном из различных сортов стали. Существуют определенные виды конструкционных материалов, которые изготавливаются из сплава стекловолокна. Арматура используется при строительстве различных бетонных конструкций и каркасов, а также при изготовлении металлических изделий различного назначения. Многие знакомы с арматурой и видели ее, но разнообразие диаметров и различные технические свойства могут завести покупателя в тупик.
Какую арматуру лучше выбрать?
Стальная арматура в зависимости от качества делится на основные категории: A240(AI), A500C, A500, AIII A400. В чем различия?
A240(AI) – это обычная арматура, не имеющая внешнего рифленого рисунка. Метод производства – горячая прокатка. Этот процесс обеспечивает хорошую гибкость арматуры и делает ее идеальной для склеивания. Кроме того, гладкая поверхность снижает дополнительные напряжения и сохраняет эффективное поперечное сечение, т.е. прочнее благодаря своему равномерному круглому диаметру, чем рифленая арматура. Однако есть один недостаток – гладкая поверхность не обеспечивает такого же сцепления с основанием, как арматура а3. А хорошее сцепление оказывает большое влияние на прочность бетонной конструкции. Гладкая арматура востребована при производстве стальных изделий: металлической сетки, ограждений, различных заборов. Также ее можно использовать для заливки фундамента, но только при небольших нагрузках на железобетонные конструкции.
А500С – рифленая арматура, которая необходима для заливки фундаментов и для производства железобетонных конструкций и изделий.
Внешние рифления обеспечивают прочное сцепление с раствором, придавая изделию дополнительную надежность и долговечность.
Этот конструкционный материал идеально подходит для сварки и служит основой для прочных бетонных каркасных конструкций.
Это самый распространенный и популярный вид стального прутка. Цена арматуры А500с указана в нашем каталоге.
А400 (АIII) – также имеет внешнее рифление и изготавливается из стали 35ГС и 25Г2С. Преимуществом перед предыдущими видами арматуры является повышенная прочность за счет технических свойств стали, из которой она изготовлена.
Применяется для изделий из тяжелого бетона. Обеспечивает дополнительную прочность и устойчивость к разрыву и давлению. Эффективно выдерживает экстремальные температуры, так как выплавляется из низколегированных марок стали. Этот вид арматуры следует использовать при строительстве крупных объектов в условиях экстремальных температур.
СОРТАМЕНТ И КЛАССИФИКАЦИЯ АРМАТУРЫ
Арматура делится на классы и получает буквенно-цифровое обозначение:
A – например, A500C, AT800, где A обозначает горячекатаную или термомеханически упрочненную арматуру. B500C, где B обозначает холоднодеформированную арматуру. Где С обозначает свариваемое изделие, цифры 400, 500, 800 обозначают предел текучести не менее 400 Н/мм, 500 Н/мм, 800 Н/мм.

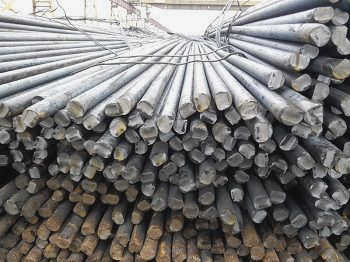

Арматурные стержни A-I (A240) – это горячекатаная сталь круглого сечения с гладким профилем, выпускаемая диаметром от 6 мм до 80 мм. Арматура A240 диаметром до 12 мм производится в мотках (связках) и прутках (длиной 6 м, 9 м, 11,7 м), арматура диаметром от 14 до 40 мм производится исключительно в прутках. Для производства арматурного проката из арматурной стали класса АI используются следующие марки: кипящая Ст3кп, полукипящая Ст3пс, спокойная Ст3сп.
Арматурные стержни класса АIII (А400) – Круглый стальной пруток с рифленой поверхностью по ГОСТ 5781-82 из конструкционной низколегированной стали марок: 35ГС и 25Г2С с добавлением легирующих элементов, таких как марганец и кремний. Выпускается диаметром от 6 до 80 мм. В СССР это был основной вид арматуры, применяемый в железобетонных изделиях. Недостатком арматуры является то, что дуговая сварка запрещена для стали 35ГС согласно СНиП 2.03.01-84 из-за снижения пластичности стали в зонах сварки, в результате высокой температуры на входе, что может привести к разрушению железобетонных конструкций при строительстве. Исключение сварки в строительных работах приводит к необходимости обеспечения значительных запасов арматуры, что приводит к использованию большего количества метров катаной арматуры и увеличению затрат.
Арматура А500С – Горячекатаная термомеханически упрочненная арматурная сталь первоначально производилась в соответствии с СТО АСЧМ 7-93 на комбинате "Северсталь" и других заводах по ГОСТ Р 52544-2006. Сейчас, по состоянию на июль 2016 года, ГОСТ 52544-2006, регламентирующий производство арматурной стали класса А500С, является единственным нормативным документом. Она выпускается диаметром от 4 до 40 мм. По сравнению с арматурой, А400 имеет ряд преимуществ. Она прочнее и гибче благодаря повышенному пределу текучести не менее 500 Н/мм2. Более низкая стоимость за счет отсутствия в стали легирующих элементов. Профиль не имеет продольных и поперечных мест среза ребер, наличие которых может привести к усталостному растрескиванию. Высокая свариваемость позволяет устанавливать и укладывать арматуру с помощью дуговой сварки.
ГОСТы АРМАТУРА
ГОСТ 10884 Этот ГОСТ делит арматурную сталь на классы в соответствии с механическими свойствами класса прочности – что соответствует пределу текучести, измеряемому в ньютонах на квадратный миллиметр мм2 и эксплуатационными свойствами – индексы С, К, где С (свариваемость) и К (стойкость к коррозионному растрескиванию). Примерами такой продукции является арматурная сталь класса Ат1200, класса Ат1000К, класса Ат500С, класса Ат600, класса Ат400С, класса Ат600С, класса Ат1000К, класса Ат800, класса Ат800L, класса Ат1000.
ГОСТ 5781 Данный ГОСТ классифицирует стальную арматуру по механическим свойствам. Он был разработан в СССР и до недавнего времени являлся основным видом арматуры для железобетонных элементов. Класс A-I (A240), класс A-II (A300), класс A-III (A400), класс A-IV (A600), класс A-V (A800), класс A-VI (A1000). Арматурная сталь класса A-I (A240) выпускается гладкой, а класса A-II (А300), A-III (А400), A-IV (А600), A-V (А800) с периодическим профилем и гладкой (по требованию заказчика), а класса A-VI (А1000) – только с периодическим профилем.
ГОСТ 52544 Данный ГОСТ распространяется на арматуру марок А500с и В500С (где А500с – горячекатаная сталь без термомеханической или иной последующей обработки, а В500с – механически и термомеханически упрочненная сталь). На сегодняшний день арматура, изготовленная по этому ГОСТу, является наиболее распространенной и востребованной в строительной отрасли.

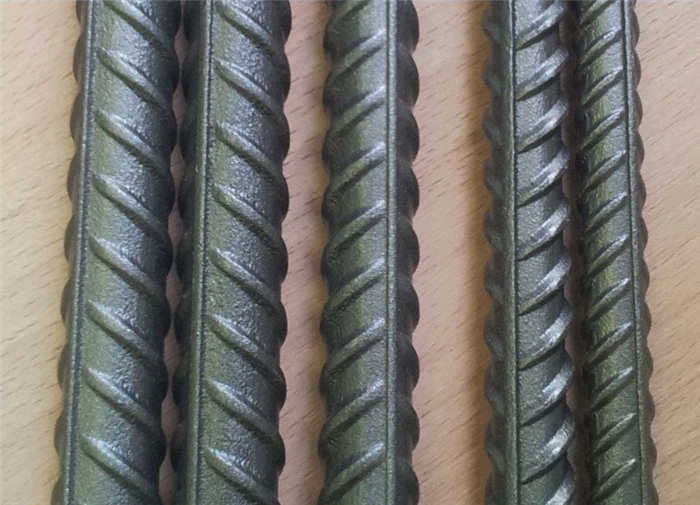

Различия во внешнем виде
Обе марки имеют рифленую поверхность, что повышает прочность сцепления с бетоном, но снижает коррозионную стойкость. Хотя марки в основном считаются похожими, предполагаются различные модели.
- A400: Рифление образует двойную спираль. Спиральные выступы с правой и левой стороны соединяются с продольными выступами. В 6-миллиметровых прутках спираль одновитковая. Основной недостаток: возникновение дополнительных напряжений.
- А500: профиль имеет продольные и серповидные поперечные выступы. Важной особенностью является то, что они не перекрываются, что предотвращает концентрацию напряжений. Производители предлагают варианты с различными углами и расстояниями между ними. Частота периодических интервалов важна для крепления.
Внешние различия влияют на эксплуатационные характеристики. При использовании профилей A500 можно снизить износ материала в напряженных зонах на 10 процентов. Коррозия развивается быстрее на волнистой поверхности, чем на гладкой. В зависимости от выбора марки стали этот параметр можно регулировать в арматуре 500.
Читайте также сортамент арматуры 2021-02-12.
Что это такое.
На арматуру А1 распространяется ГОСТ 5781-82, который определяет ее внешний вид и свойства.

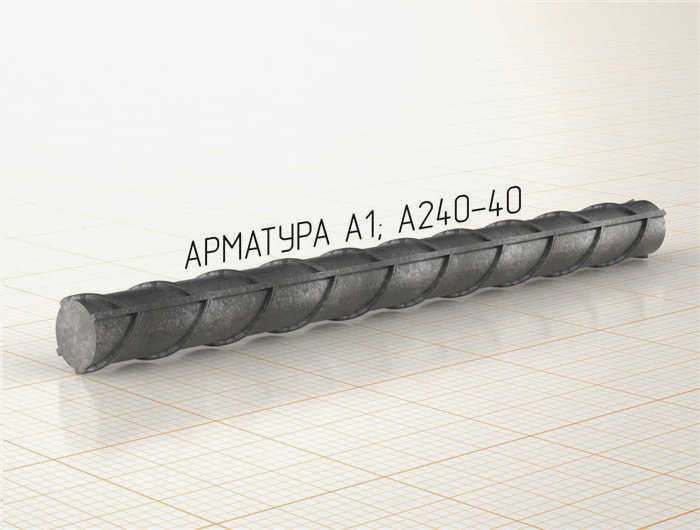

Арматура А240 А1 (арматурная сталь первого класса прочности):
- А – горячекатаная сталь;
- 240 – предел текучести металла составляет 240 Н/мм2.
Пример обозначения: 12-А-л (А240) ГОСТ 5781-82.
В производстве используются три вида стали:
- Кипящая углеродистая сталь, что придает ему гибкость;
- Полуспокойная углеродистая сталь, которая обеспечивает изделию защиту от хрупкости;
- спокойная углеродистая, которая обеспечивает большую прочность и используется в строительстве несущих элементов.
Производится методом горячей прокатки. В качестве основного материала используется углеродистая и, в некоторых случаях, низколегированная сталь (с добавлением хрома и марганца).
Согласно ГОСТу, на поверхности не должно быть никаких дефектов, снижающих эксплуатационные свойства материала – трещин, надрывов и наплывов. Исключение составляют лишь небольшое количество ржавчины, следы свернувшихся пузырьков воздуха, наплывы и загрязнения.
Представляет собой гладкий металлический стержень. Диаметр может варьироваться – материал выпускается четырнадцати размеров. Прутки выпускаются толщиной от 6 до 40 миллиметров и длиной от 6 до 12 метров, что позволяет специалистам легко выбрать материал, наиболее подходящий для работы. В некоторых случаях, при взаимном согласии покупателя и производителя, длина прутков может достигать 25 метров. Вес арматуры А1 напрямую зависит от ее диаметра.
