Вопрос: какой государственный стандарт на изготовление арматуры А500?
Ответ: Арматура А500 производится по техническим условиям 0933-313-36554501-2014, ее геометрия соответствует ГОСТ Р 52544.
Какую арматуру выбрать: советы профессионалов
Вопрос: какая арматура чаще используется в частном строительстве?
Ответ: В частном строительстве используется арматура А500С диаметром 12 миллиметров и длиной 5,85, 6 или 11,7 метра.
Вопрос: на что следует обратить внимание при покупке арматуры?
Ответ: Проверьте надежность поставщика, диаметр арматуры (измерьте), длину арматуры (измерьте), количество метров (посчитайте), проверьте, чтобы она не гнулась (если вы купите арматуру 500с, она будет гнуться, а не ломаться).
Арматура – это строительный материал, изготовленный в основном из различных сортов стали. Существуют определенные виды строительных материалов, которые изготавливаются из сплава стекловолокна. Арматура используется при строительстве различных бетонных конструкций и каркасов, а также при изготовлении металлических изделий различного назначения. Многие знакомы с арматурой и видели ее, но разнообразие диаметров и различные технические свойства могут завести покупателя в тупик.
Какую арматуру лучше выбрать?
Стальная арматура делится на основные категории в зависимости от качества: A240(AI), A500C, A500, AIII A400. В чем различия?
A240(AI) – это обычная арматура без внешнего рифления. Метод производства – горячая прокатка. Этот процесс обеспечивает хорошую гибкость арматуры и делает ее идеальной для склеивания. Кроме того, гладкая поверхность снижает дополнительные напряжения и сохраняет эффективное поперечное сечение, т.е. является более прочной благодаря своему равномерному круглому диаметру, чем рифленая арматура. Однако есть один недостаток – гладкая поверхность не обеспечивает такого же сцепления с основанием, как арматура а3. А хорошее сцепление оказывает большое влияние на прочность бетонной конструкции. Гладкая арматура востребована при производстве стальных изделий: металлической сетки, ограждений, различных заборов. Также ее можно использовать для заливки фундамента, но только при небольших нагрузках на железобетонные конструкции.
А500С – рифленая арматура, которая необходима для заливки фундаментов и для производства железобетонных конструкций и изделий.
Внешние рифления обеспечивают прочное сцепление с раствором, придавая изделию дополнительную надежность и долговечность.
Этот конструкционный материал идеально подходит для сварки и служит основой для прочных бетонных каркасных конструкций.
Это самый распространенный и популярный вид стального прутка. Цена арматуры А500с указана в нашем каталоге.
А400 (АIII) – также имеет внешнее рифление и изготавливается из стали 35ГС и 25Г2С. Преимуществом перед предыдущими видами арматуры является повышенная прочность за счет технических свойств стали, из которой она изготовлена.
Применяется для изделий из тяжелого бетона. Обеспечивает дополнительную прочность и устойчивость к разрыву и давлению. Эффективно выдерживает экстремальные температуры, так как выплавляется из низколегированных марок стали. Этот тип арматуры следует использовать при строительстве крупных объектов в условиях экстремальных температур.
Вес арматуры A500
| диаметр арматуры а500 | вес проката на метр, кг | форма а500 площадь поперечного сечения |
| ⌀10 | 0.616 | 78.5 Fn |
| ⌀12 | 0.888 | 113.1 Fn |
| ⌀14 | 1.208 | 153.9 Fn |
| ⌀16 | 1.578 | 201.1 Fn |
| ⌀18 | 1.998 | 254.5 Fn |

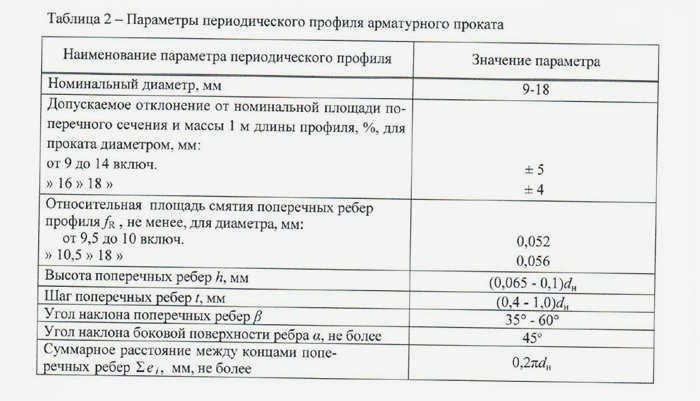

Арматурный пруток из стали A500 производится в соответствии с технической спецификацией 0933-313-36554501-2014 для стали марки 76. Он изготавливается методом горячей прокатки из рельсового профиля и без дополнительной обработки. Поверхность прутка густо покрыта рельефными выступами, которые обеспечивают отличное сцепление с бетоном. Выступы имеют форму полумесяца, который не пересекают продольные ребра (возможна поставка без продольных ребер). Конфигурация профиля арматуры А500 соответствует ГОСТ Р 52544. Холоднокатаная арматурная сталь арматуры А500 диаметром 10-16 мм должна сопротивляться изгибу не менее чем на угол 45 градусов, арматура диаметром 18 мм должна сопротивляться изгибу не менее чем на угол 30 градусов.

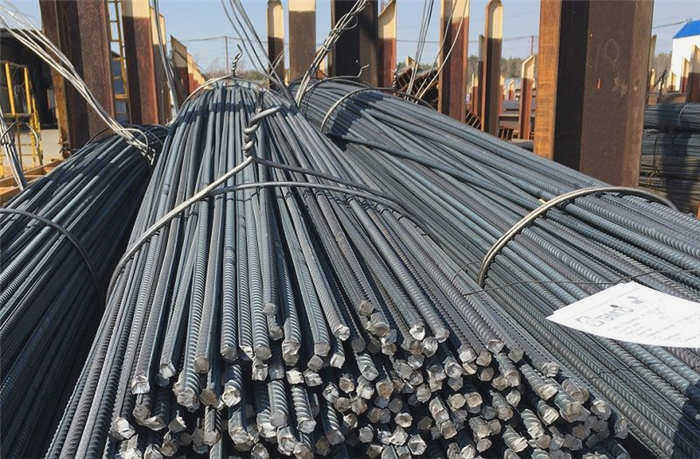

Согласно стандартам, арматура А500 выпускается мерной, немерной и мерной длины с отрезками (мин. 2 метра или макс. 15% от партии) диаметром от 9 до 18 мм. Стальные прутки поставляются в мотках или в виде прутков в связках, в зависимости от диаметра. По заказу потребителя могут быть изготовлены прутки длиной от 2 до 11,7 м.
| Арматура А500 ТУ 0933-313-36554501-2014. | Сравнение арматуры А500 и А500С с ТУ 0933-313-36554501-2014 и ГОСТ Р 52544-2006. | Руководство по применению арматуры класса А500 в железобетонных конструкциях | Рекомендации НИИЖБ по применению арматуры класса А500 |
| скачать ➤➤➤ | скачать ➤➤➤ | скачать ➤➤➤ | скачать ➤➤➤ |

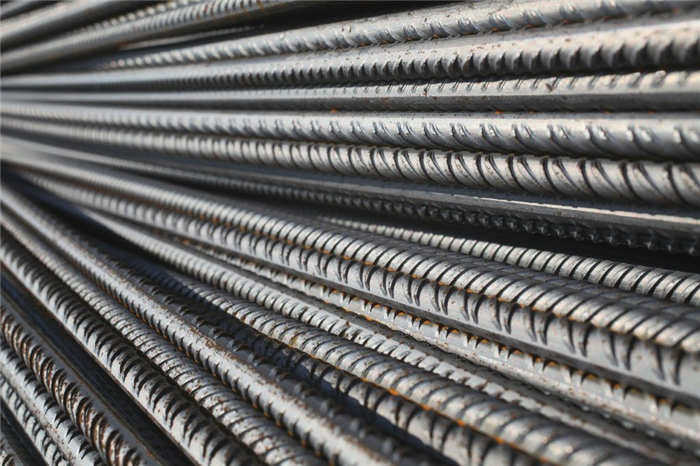

Преимущества арматуры А500

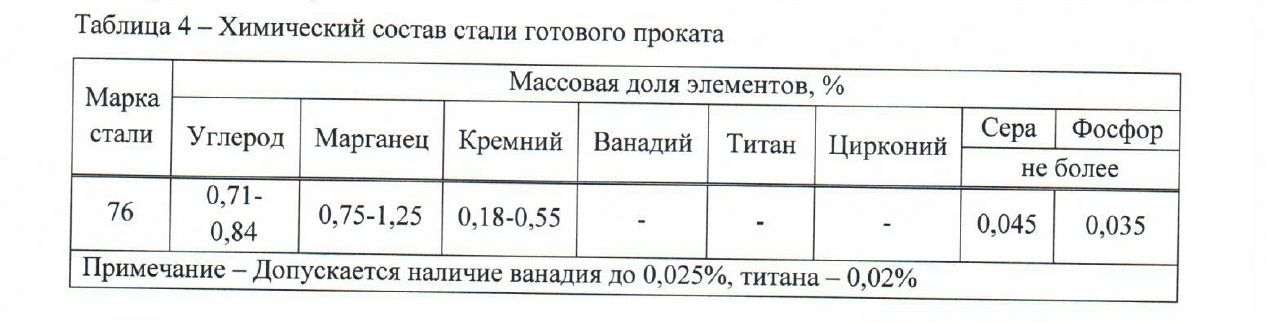

- Состав. Для производства арматуры марки А500 используются низкоуглеродистые сплавы с добавлением кремния, марганца, фосфора и небольшого количества серы. Такой богатый состав обуславливает высокие прочностные характеристики этого проката.

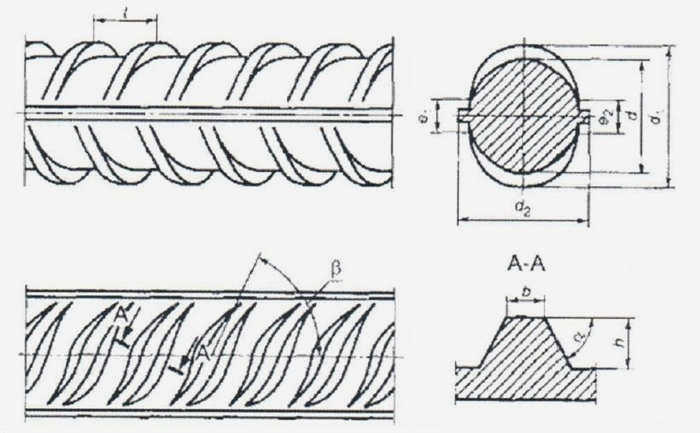

- Структура поверхности. Поверхность А500 имеет серповидную форму, которая не пересекается с продольными ребрами. Кроме того, в отличие от A400 и A300, наклон поперечных ребер больше, что делает металлический брус более устойчивым к статическим и динамическим нагрузкам.
- Долговечность. Арматура А500 сохраняет свои эксплуатационные свойства даже при температуре 50° С и обладает высокой коррозионной стойкостью. Высокая устойчивость арматуры А500 к коррозионному растрескиванию также подтверждена.
- Экономичность. Арматура А500 производится из дешевого сырья, что в конечном итоге влияет на ее цену. Используя эту арматуру с пределом текучести 500 Н/мм 2 , строитель может сэкономить до 20% стали при создании железобетонных конструкций.
Рекомендации по выбору
Важно понимать, что соблюдая правила приемки металлопроката (условия для арматуры А500 описаны в ГОСТ-7566), вы сможете избежать непредвиденных ситуаций и преждевременного разрушения железобетонных изделий, поэтому соблюдайте следующие рекомендации:
- Проверьте арматуру на наличие дефектов и повреждений. Следует избегать глубоких трещин, витков, пены и полостей.
- По возможности проверьте сопротивление течению, изгибу и удлинению, а также химические свойства проката.
- В каждой партии сортового металлопроката прутки должны иметь одинаковую длину и номинальный поперечный диаметр, указанные в паспорте.
ГОСТы
ГОСТ 10884 Данный ГОСТ классифицирует арматурную сталь на марки в соответствии с механическими свойствами по классу прочности – который соответствует пределу текучести, измеряемому в ньютонах на квадратный миллиметр мм2 – и эксплуатационными свойствами – индексы С, К, где С (свариваемость) и К (стойкость к коррозионному растрескиванию). Примерами такой продукции являются арматурные стали марок Ат1200, Ат1000К, Ат500С, Ат600, Ат400С, Ат600С, Ат1000К, Ат800, Ат800Л, Ат1000.
ГОСТ 5781 Данный ГОСТ классифицирует стальную арматуру по механическим свойствам. Он был разработан в СССР и до недавнего времени являлся основным видом арматуры для железобетонных элементов. Класс A-I (A240), класс A-II (A300), класс A-III (A400), класс A-IV (A600), класс A-V (A800), класс A-VI (A1000). Арматурная сталь класса A-I (A240) выпускается только гладкой, а класса A-II (А300), A-III (А400), A-IV (А600), A-V (А800) с периодическим профилем и гладкой (по требованию заказчика), а класса A-VI (А1000) – только с периодическим профилем.
ГОСТ 52544 Данный ГОСТ распространяется на арматурный прокат классов А500с и В500С (где А500с – горячекатаная сталь без термической или иной дополнительной обработки, а В500с – механически и термомеханически упрочненная сталь). На сегодняшний день арматура, изготовленная по этому ГОСТу, является наиболее распространенной и востребованной в строительной отрасли.
ВИДЫ АРМАТУРЫ
Стальная арматура – металлическая
- арматура – круглый арматурный стержень периодического профиля: изготавливается из арматурной стали – используемые марки стали ст3, 35гс, 25гр2с, класс а500с, а400, а500, а300, а600, а800, а1000

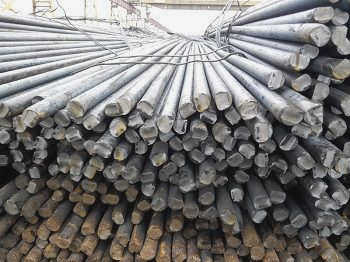

- арматурные стержни – круглые и гладкие по профилю: изготавливаются из арматурной стали – для производства используется сталь st3, класс a240
Арматура из стекловолокна – пластиковая
- стекловолокно
- базальтопластиковая
Основные параметры и размеры
Номинальный диаметр и площадь поперечного сечения, вес 1 метра длины арматурного проката и допустимое отклонение веса по отношению к 1 метру длины должны соответствовать таблице.
| Номинальный диаметр проката, dн, мм | Номинальная площадь поперечного сечения Fн, мм 2 | Масса проката длиной 1 м | |
| Номинальная масса, кг, теоретическая | Допустимое отклонение, % | ||
| 6 | 28,3 Fн, мм 2 | ТВ = 0,222, К = 0,204-0,239 | ±8% |
| 8 | 50.3 Fн, мм 2 | ТВ = 0,395, ДО = 0,363-0,426 | |
| 10 | 78,3 Fн, мм 2 | ТВ = 0,617, АП = 0,586-0,647 | ±5% |
| 12 | 113 Fн, мм 2 | ТВ = 0,888, АП = 0,843-0,932 | |
| 14 | 154 Fн, мм 2 | ТВ = 1,21, АП = 1,149-1,27 | |
| 16 | 201 Fн, мм 2 | ТВ = 1,58, АП = 1,501-1,643 | ±4% |
| 18 | 254 Fн, мм 2 | ТВ = 2,00, К = 1,92 – 2,08 | |
| 20 | 314 Fн, мм 2 | ТВ = 2,47, ДО = 2,371 – 2,568 | |
| 22 | 380 Fн, мм 2 | ТВ = 2,98, АП = 2,86-3,099 | |
| 25 | 491 Fнмм 2 | ТВ = 3,85, ДО = 3,696-4,004 | |
| 28 | 616 Fн, мм 2 | ТВ = 4,83, ДО = 4,636-5,023 | |
| 32 | 804 Fн, мм 2 | В , ТВ = 6,31, АП = 6,057-6,562 | |
| 36 | 1018 Fн, мм 2 | ТВ = 7,99, АП = 7,67-8,309 | |
| 40 | 1256 Fн, мм 2 | ТВ = 9,86, АП = 9,465-10,254 | |
Классификация фасонных изделий
- Существует горячекатаная (пруток) и холоднокатаная (проволока) арматура. В зависимости от диаметра, катанка может поставляться в прутках или мотках.
- В зависимости от метода закалки они подвергаются термообработке или волочению.
- Что касается формы профиля, то он может быть рифленым (периодический профиль) или гладким. Рифленые улучшают сцепление с бетоном и поэтому используются для рабочего армирования, то есть для несущей арматуры. Гладкие стержни обычно служат соединительными элементами.
- В зависимости от использования в монолитных работах различают нерастяжимую, растяжимую и предварительно растянутую арматуру.
Горячекатаная стержневая арматура наиболее часто используется в строительстве; в зависимости от механических свойств она делится на шесть классов: A-I, A-II, A-III, A-IV, A-V, A-VI. Каждому классу соответствует своя марка стали. В таблице ниже приведен класс прочности арматуры.
Класс арматуры по ГОСТ
Предел текучести, МПа
Удлинение после разрыва %.
Предел прочности при растяжении, МПа
Ст3кп, Ст3сп, Ст3пс
Ст5сп, Ст5пс, 18Г2С
335 ГС, 25Г2С, 32Г2Зпс
Наиболее часто в железобетонных конструкциях используется арматура классов А1 (А240) и А3 (А400), обычная и рифленая соответственно. Рифленые арматурные стержни в свою очередь делятся на A400 и A500C. Разница между ними заключается в марке стали:
- A400 изготавливается из стали 25G2S и 35GS и используется в растягивающихся конструкциях.
- A500C – это класс арматуры, которую можно сваривать, что обозначается аббревиатурой 'C'. Она может использоваться как в растягивающихся, так и в нерастягивающихся конструкциях. В настоящее время он очень популярен, поскольку позволяет сваривать арматуру прямо на месте.
- A240 используется для монтажа и распределения. Чаще всего она укладывается в виде поперечин и используется для удержания рабочей арматуры в нужном положении.
Область применения
Арматура чаще всего используется в строительстве для усиления, предотвращения напряжений и трещин в железобетонных конструкциях. В зависимости от характера воспринимаемых нагрузок ее укладывают в поперечном или продольном положении. Поперечные усиливают конструкции с горизонтальными напряжениями, а продольные усиливают конструкции с вертикальными напряжениями и предотвращают кручение. Наряду с рабочими стержнями используются также распределительные стержни и хомуты. Монтажная арматура имеет вспомогательную функцию и используется для облегчения сборки конструкции.
Рассмотрим подробнее основные области применения арматуры:
- При формировании каркаса здания.
- Для фундамента подходит арматура класса не ниже AIII.
- Усиление и ремонт несущих конструкций.
- Усиление кирпичной кладки.
- Укладка перекрытий, колонн, полов.
- В панельных конструкциях.
- В монолитных конструкциях.
- Строительство декоративных каркасов.
- Изготовление мебели в стиле лофт.
- Сборка закладных деталей.
В настоящее время классы прочности арматуры в железобетонных конструкциях назначаются в соответствии со стандартами EN, исходя из прочностных характеристик арматуры. До 1993 года определения проводились по ГОСТ 5781-93 и ГОСТ 100884-94, а также по СТО АСЧМ 7-93.
