Абиссинская скважина своими руками без оборудования

Воду из скважины, которая будет использоваться для технических нужд или полива, можно не проверять – ее качества будет достаточно.

Как пробурить скважину своими руками и что для этого необходимо

Высокая стоимость услуг по бурению скважин все чаще заставляет владельцев частных участков искать простые и недорогие способы добычи питьевой воды своими силами. Пробурить скважину самостоятельно вполне возможно, но для этого необходимо иметь практические навыки и опыт, ознакомиться с тонкостями этой, кстати, нелегкой работы и подготовить минимальный набор оборудования. Ниже приведены упрощенные способы бурения и развертывания источника. Итак, как пробурить скважину своими руками и что для этого нужно – читайте, изучайте фото, вдохновляйтесь и решайте, делать ли работу самостоятельно или доверить процесс профессионалам.

Виды скважин

Прежде чем приступить к работе, необходимо правильно выбрать тип скважины. Существует три основных типа скважин, в зависимости от глубины залегания водного слоя:

• Абиссинский колодец.
• Скважина фильтрового типа.
• Артезианский колодец.

Теперь давайте рассмотрим особенности каждого колодца. Абиссинский колодец – это упрощенный вариант глубокого колодца, который можно пробурить практически в любом месте. Основным недостатком такого колодца является относительно низкое качество воды. Она часто используется для орошения или других подобных целей. Такая вода не пригодна для питья или может быть использована только после многоуровневого процесса очистки. Причина этого в том, что неглубокая вода питается атмосферными осадками и содержит вредные загрязняющие вещества.

Для подготовки абиссинской скважины, которую часто называют скважиной-иглой, чаще всего используется скважина, которую нельзя использовать для работы с другими типами скважин. При наличии необходимого оборудования и помощников такую скважину можно пробурить за один день.

Прежде чем бурить скважину самостоятельно, рекомендуется заранее рассчитать необходимое количество воды. Например, если вы хотите обеспечить дом, баню и другие хозяйственные постройки, лучше выбрать фильтровую скважину – ее дебит достаточен, а бурение такого прохода относительно простое. Глубина водных слоев в этом случае составляет от 20 до 30 метров.

Артезианский источник является лучшим вариантом – он не заиливается, так как вода находится в трещинах горных пород, не содержит вредных примесей, не нуждается в фильтрации и полностью пригоден для питья. Единственным недостатком является глубина залегания воды, которая может составлять от 30 до 100 метров и более. Наверное, почти каждый сейчас задается вопросом, как пробурить водяную скважину своими руками, учитывая значительную глубину. К сожалению, это невозможно, данный вид скважины приведен здесь только в качестве примера, артезианскую воду кустарными методами не достать.

Типы сооружений для водоснабжения

Человек использует довольно много воды. Она нужна для питья, мытья одежды и посуды, уборки, полива, стирки, принятия душа и многих других целей. Хорошо, если поблизости есть инженерные коммуникации, которые можно подвести к дому.

Однако часто это невозможно, и тогда на помощь приходят несколько вариантов водоснабжения:

1. Обычная скважина.
2. Шахтный колодец.
3. Абиссинский колодец.

Попробуем разобраться в преимуществах и недостатках каждого типа.

Скважина

Вода, добываемая этим методом, отличается высоким качеством. Дом может быть полностью обеспечен водой даже при высоком потреблении. Однако у этого варианта есть существенные недостатки: высокая стоимость и необходимость регулярного обслуживания. Без электричества эксплуатация насоса невозможна.

Шахтный колодец

Стоимость его создания и обслуживания значительно ниже, чем у колодца. Большой диаметр вала облегчает обслуживание колодца. Его можно эксплуатировать без электричества. При необходимости можно использовать насос.

Однако качество воды снижается во время сильных дождей и таяния снега весной. Объем воды может истощиться при интенсивном использовании.

Ниже мы выясним, каковы преимущества абиссинского колодца, его устройство и способы установки.

Абиссинский колодец

Абиссинский колодец – это "игольчатый" колодец. Свое название он получил благодаря особой конструкции в виде трубки с наконечником.

Этот вариант был изобретен во время войны между Великобританией и Эфиопией между 1867 и 1868 годами. Его авторство приписывается инженеру Нортону. Колодец был разработан для снабжения водой британских солдат, передвигающихся в условиях пустыни. Конструкцию можно было легко возвести или переместить на новое место по мере необходимости.

Описание конструкции

Понять, что такое абиссинский колодец, можно, рассмотрев его конструктивные особенности.

Часто под землей на относительно небольшой глубине (менее 15 м) находится водоносный слой. Чтобы проложить "иглу", в землю вертикально погружают трубу диаметром 2-4 см с фильтром на нижнем конце. Верхний конец находится над землей. Вода откачивается вверх из водоносного слоя с помощью колонки или насоса.

Таким образом, вода может быть подана, например, в частный дом. Если воды недостаточно, можно пробурить еще одну скважину.

Абиссинский колодец состоит из следующих частей:

• Самая нижняя часть – это конусообразный конец. Он также может быть пирамидальной формы.

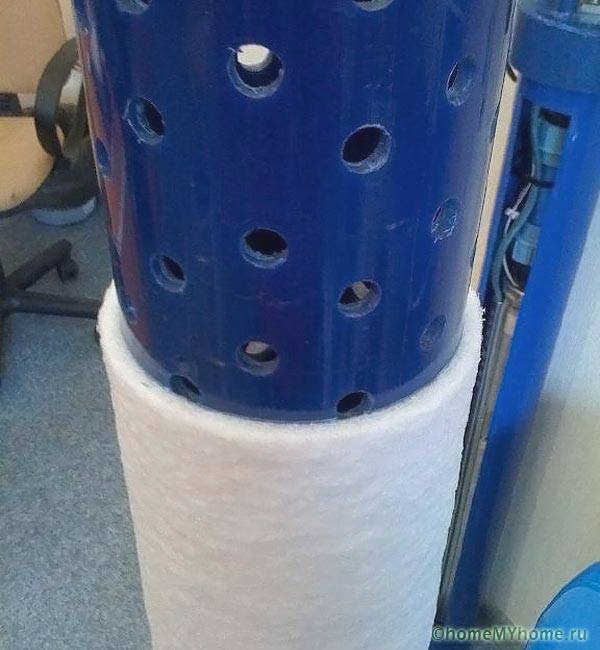

• Фильтр – это участок трубы меньшего диаметра, чем конец в самом широком месте. Обычно он имеет небольшие отверстия, просверленные в ступенчатом порядке.

• К фильтру прикрепляется соединитель, чтобы соединить его со следующим участком трубы.
• Далее к поверхности идут секции труб длиной 1,5-2 м, соединенные муфтами. Самая верхняя труба достигает поверхности земли.
• В верхней части устанавливается насос для абиссинского колодца, который откачивает воду из водоносного слоя наверх. Для этой цели также может использоваться насос.

Верхняя часть обычно дополнительно оформляется.

Как пробурить водяную скважину без буровой установки

Потребность в воде в доме есть всегда, независимо от размеров дома и времени, проведенного в нем. Копать традиционные колодцы долго и дорого, поэтому владельцы участков обычно бурят скважины. Однако существует проблема – специализированные компании берут высокую плату за свои услуги. Существует бюджетный вариант бурения скважины самостоятельно без буровой установки.

Что вам понадобится

Вам понадобится толстостенная труба диаметром 50 мм и длиной около 7-6 метров. Технология пробивки предполагает сварочные и буровые работы – вам потребуется подготовить аппарат, бур или сверло. Забивать необходимо тяжелым грузом, в нашем случае используется маховик от дизельного двигателя СМД-14. К трубе прикручивается подвижный цельнометаллический патрон.

Для начала необходимо подготовить металлическую трубу. Ее конец нужно заглушить острым резцом, который может быть изготовлен из листового металла или трубы. Для этого в ней вырезают четыре равносторонних треугольника, остальные доли сгибают и приваривают.

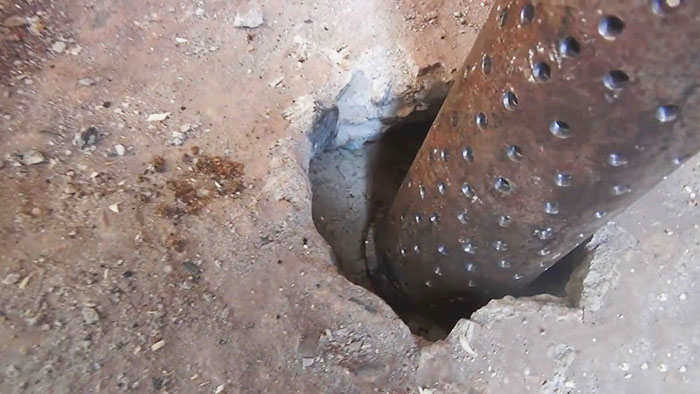

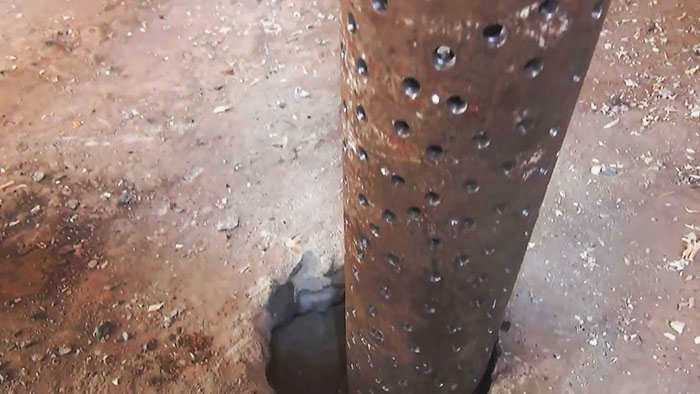

На конце трубы необходимо просверлить отверстия диаметром 3-5 мм, чтобы через них проходила вода.

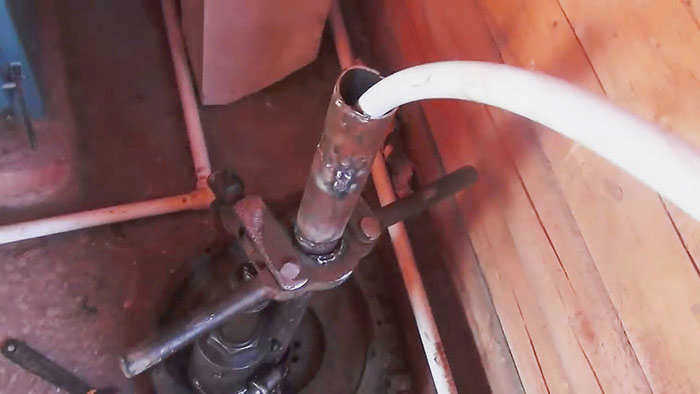

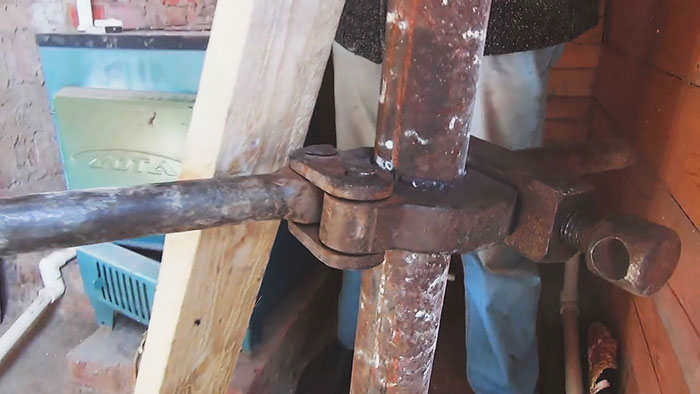

Затяните зажимной механизм на трубе так, чтобы было обо что ударять.

С обеих сторон ручки следует приварить рукоятки, чтобы облегчить работу.

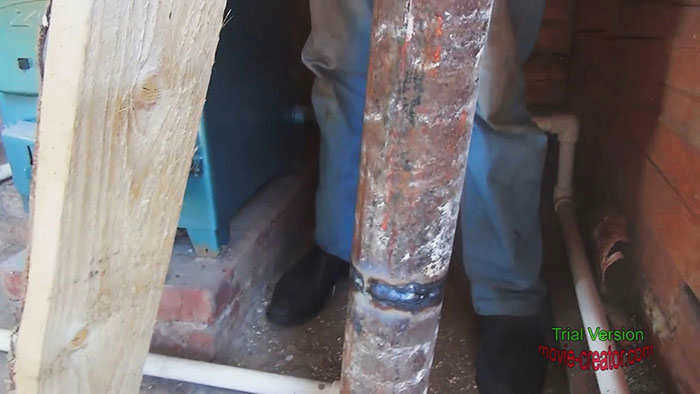

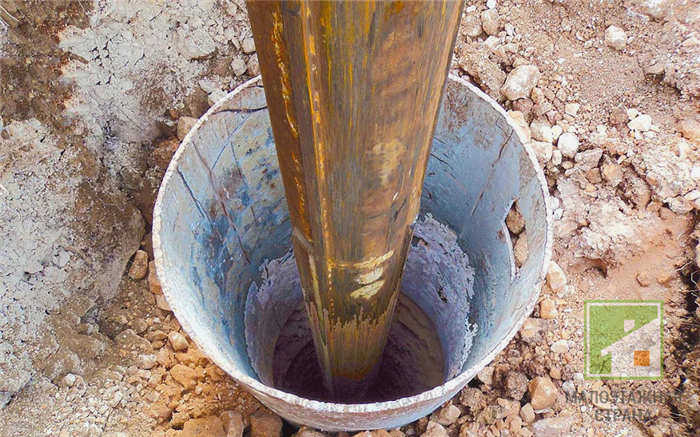

Установите трубу вертикально в подготовленном месте и с помощью ручки вбейте ее в землю. Следите за тем, чтобы труба всегда находилась в вертикальном положении.

Методы строительства, материалы, инструменты

Чтобы сделать колодец своими руками без оборудования по указанным технологиям, вам понадобятся различные инструменты, материалы. Бюджет, преимущества и недостатки конструкций источников воды будут рассмотрены ниже.

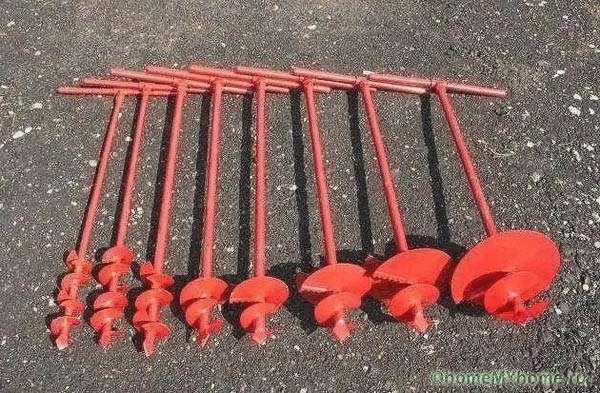

Ручной шнековый бур

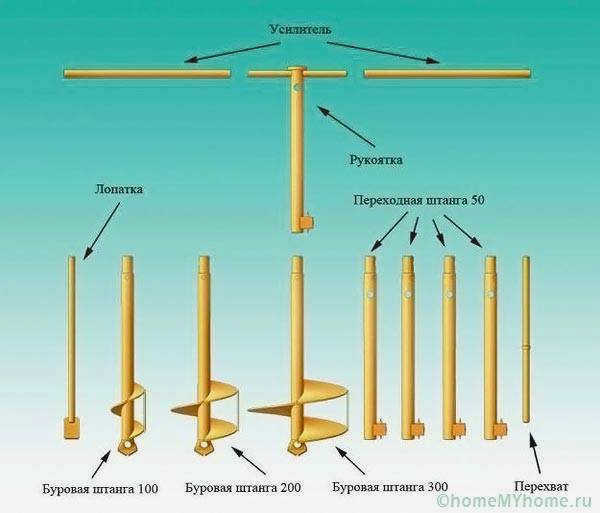

Если вы выбрали классическое бурение, то вам потребуется приобрести ручной инструмент со шнеком или сменными лопастями. Технология состоит из следующих этапов:

• бурение – высота шнека ручного бура не позволяет добраться даже до высоких горизонтов воды, поэтому, как только шнек достигает глубины 1 – 1,5 м, его утрамбовывают другой секцией;

• Обсадная труба обычно изготавливается из полиэтиленовых труб и перфорируется щелями или круглыми отверстиями в нижней части, либо к нижней скважине крепится заводской или самодельный фильтр;

• промывка – обычно откачивается 2-3 ведра очень грязной воды, затем 1-2 куба жидкости с песком, после чего качество нормализуется;

• низкий бюджет строительства – покупка бура + изготовление аутригеров с замками для выдвижения;
• скорость проходки – шнек представляет собой Архимедов винт, после чего земля сама движется вверх.

Как бурить вручную?

Организация скважины с кессоном имеет смысл в двух случаях – когда уровень грунтовых вод "абиссинки" находится на предельной для насоса глубине, или когда потребление воды велико в любое время года. Например, если скважина снабжает несколько семей, живущих круглый год.

Во всех остальных случаях, строительство кессона – это дополнительные, не всегда оправданные затраты.. Создать "абиссинку" можно и без кессона. Рассмотрим каждый вариант более подробно.

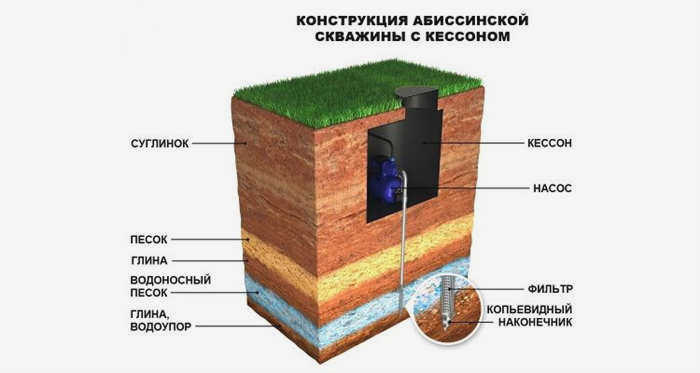

Бурение с кессоном

Если в ходе исследования гидрогеологических условий на участке выяснилось, что необходима глубокая скважина (более 10-12 м), то ее лучше бурить кессонным способом. Чтобы создать "глубокую скважину" путем бурения своими руками, необходимо сначала подготовить все необходимое.

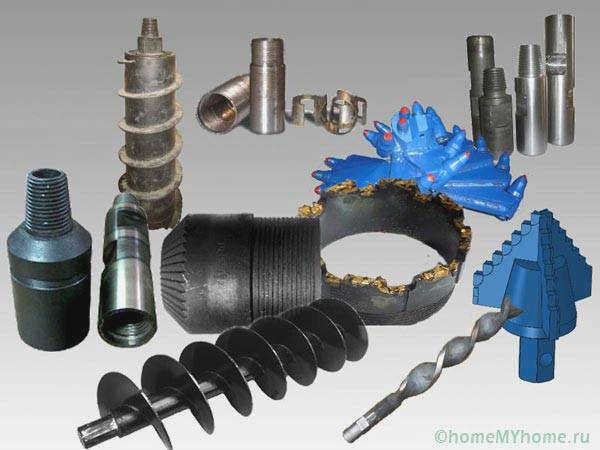

Материалы и инструменты:

• буровой станок – можно сделать самому или взять в аренду;
• набор буровых штанг общей длиной не менее 15 м;
• комплект обсадных труб такой же длины;
• комплект материалов для строительства кессона – железобетонные кольца или брус 10х10 см;
• резервный бак для кессона – емкостью от 500 до 1000 литров;
• насосная станция с погружным шлангом и всасывающей трубой;
• лестница для доступа в кессон;
• изоляция стенок и крышки кессона;
• кабели для электрического подключения к насосу;
• обогреватель на зимний период;
• комплект труб и фитингов для подачи воды из скважины к водоразборной точке.

Строительство скважины с кессоном выполняйте следующим образом:

1. Выкопать котлован так, чтобы на крышку кессона можно было уложить слой утеплителя не менее 1-1,5 м с учетом глубины промерзания грунта в данной местности. Ширина ямы должна быть такой, чтобы в нее можно было поместить сам колодец с наружной изоляцией его стенок. Толщина изоляции составляет не менее 30 см. В крышке траншеи необходимо сделать утепленный люк для входа в кессон.
2. В готовый котлован следует опустить собранный колодец или сделать его внутри котлована. Скважина должна быть рассчитана на размещение насосной станции с резервным баком, водопроводной скважины и арматуры, электрической панели и нагревателя. К одной из стен колодца должна быть прикреплена лестница.
3. Перед началом работ в пустую скважину опускается буровая машина с набором долот и отрезками обсадных труб.
4. Первая секция шнека (с наконечником) вставляется в буровую машину, а сверху на нее надевается первая секция обсадной трубы с экраном и входными отверстиями.
5. Начните бурение, осторожно опуская шнек в землю вместе с обсадной трубой.
6. Когда 15-20 см обсадной трубы и шнека окажутся над поверхностью земли, бур останавливают и отсоединяют. В "обсадную трубу" заливают воду, пока она не начнет выливаться. Кернобур поднимается на исходную высоту.
7. К выступающим из земли частям шнека и трубы прикручиваются другие части. Корончатый бур прикрепляется к верхней части буровой коронки, и бурение продолжается с погружением.
8. Все остальные части шнека и обсадной трубы обрабатываются таким же образом.
9. Достижение водоносного слоя характеризуется внезапным освобождением буровой машины и столь же внезапным исчезновением воды из обсадной трубы.
10. После достижения этого уровня проходит еще 1-1,5 м и бурение завершается. Торчащая из земли обсадная труба закрепляется, и бур начинают вытаскивать из скважины – буровую машину переводят на реверсивное вращение. Когда бур находится на максимальной высоте подъема, отсоедините верхнюю секцию бура, открутите верхнюю секцию, затем опустите машину и присоедините ее к нижней секции.
11. Машина снова включится и поднимется, извлекая следующую секцию шнека.
12. Повторяйте операцию до тех пор, пока не будет извлечена последняя секция шнека.
13. Ручной насос крепится к освобожденной верхней секции "обсадной трубы" и начинает прокачивать скважину, удаляя воду за пределы кессона, пока из насоса не начнет выливаться чистая вода.

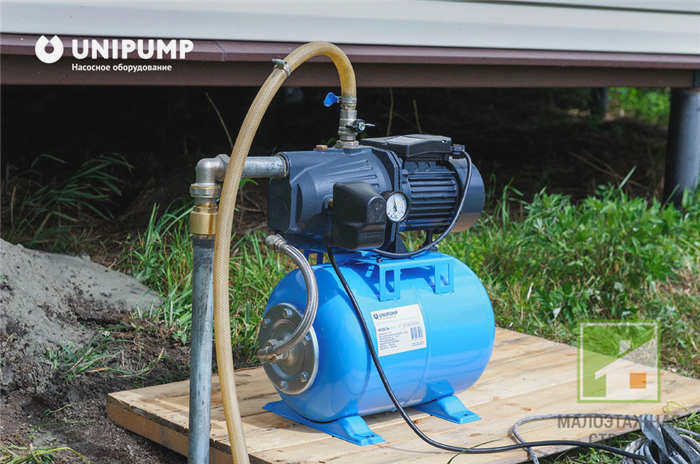

14. После получения чистой воды ручной насос отсоединяется, в кессон опускается необходимое оборудование, устанавливается и подключается насос.
15. После пробного запуска необходимо подключить оборудование к водопроводу и запустить всю систему водоснабжения.

Как сделать это самостоятельно без оборудования?

При создании скважины без оборудования используется забивной метод.

Для этого подготавливаются необходимые материалы и инструменты:

• куски забивной трубы – стальные, диаметром не менее 1½ дюйма, которые (кроме первого куска) имеют резьбу с обеих сторон;
• первый кусок – на одном конце установлен конический наконечник из карбида вольфрама, над ним на 1½ дюйма установлена фильтрующая сетка, а под ней просверлены, чередуясь, впускные отверстия – другой конец имеет резьбу;
• ударный наконечник – прикручивается к верхнему краю вгоняемой секции, твердосплавный наконечник, который служит для защиты конца трубы от разрушения;

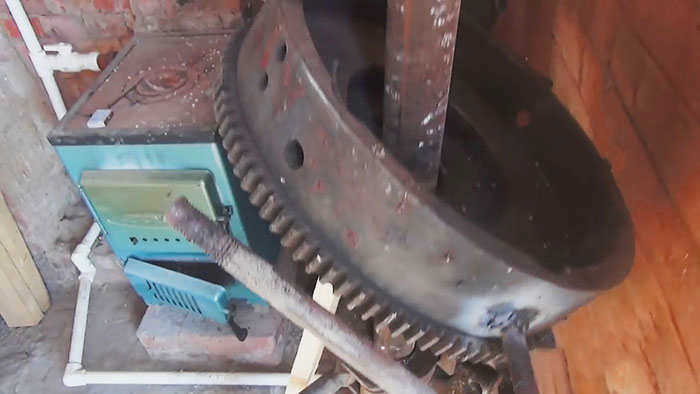

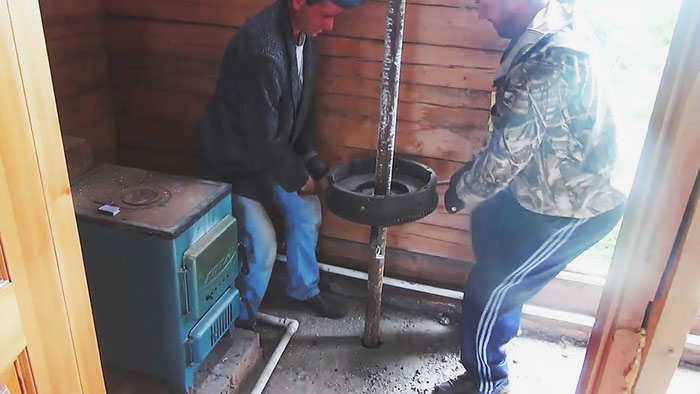

• "стержень" молотка – тяжелый блок, надетый на трубу, которую нужно вбить, или обычная кувалда;
• обычный садовый бур;
• ручной насос.

Процесс создания Абиссинский колодец без оборудования:

1. На выбранном участке удаляется растительность на площади 1 м², на глубину "до глины".
2. С помощью садового шнека просверлите в центре участка отверстие как можно большей глубины и залейте в него воду.

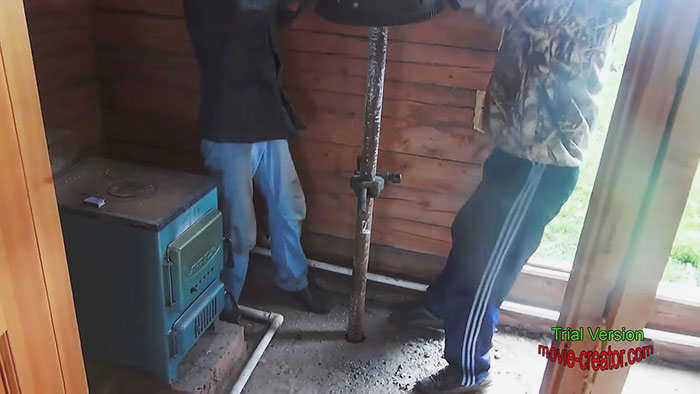

3. Установите первый отрезок трубы в центре отверстия таким образом, чтобы обеспечить максимальный "вылет" вверх при движении "бахилы" или взмахе кувалды.

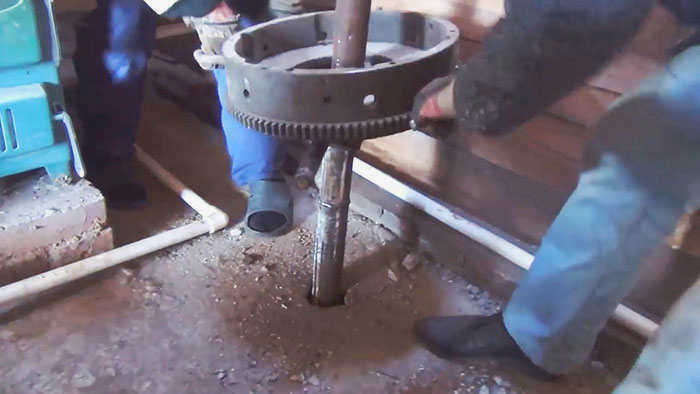

4. Вбейте трубу в землю, оставив 10-15 см длины трубы над поверхностью, снимите защитный колпачок, залейте воду в забитую трубу, пока она не переполнится, прикрутите второй отрезок трубы и закрутите защитный колпачок. Вторая секция забивается так же, как и первая.
5. Следуя установленной процедуре, остальные секции трубы забиваются в водоносный горизонт, что можно почувствовать по быстрому ослаблению движения трубы и потере воды в трубе.
6. Проедьте еще 1-1,5 метра и остановите работу. Открутите защитный колпачок с трубы и подсоедините к ней ручной насос.

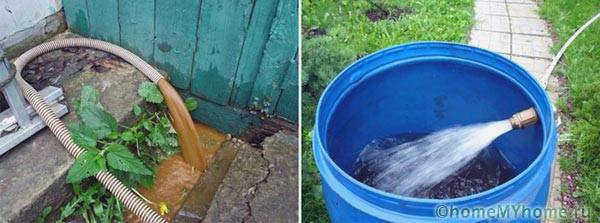

7. Качайте скважину до тех пор, пока не появится прозрачная вода – "абиссинец" готов.
8. Дальнейшие действия аналогичны методу бурения.
