Насос Агидель – технические характеристики, конструкция и мелкий ремонт
Среди поверхностных насосов, востребованных на дачных участках, есть и два агрегата, выпускаемых Уфимским производственным объединением: "Агидель-М" и "Агидель-10". Даже при наличии центрального водопровода владельцы предпочитают иметь под рукой оборудование, чтобы поливать грядки не хлорированной водой из крана, а из ближайшего колодца или использовать дождевую воду, собранную в емкость. Давайте подробнее рассмотрим функции, чтобы понять, где их можно использовать на участке и как правильно эксплуатировать.
Обе модели относятся к группе центробежных агрегатов поверхностного монтажа, то есть они перекачивают воду, не погружаясь в нее. Они устанавливаются рядом с источником, и в воду опускаются только шланги или всасывающие трубы.
Это обеспечивает высокий уровень безопасности, так как исключается контакт электрических проводов с жидкостью.
Особенности "Агидель-М"

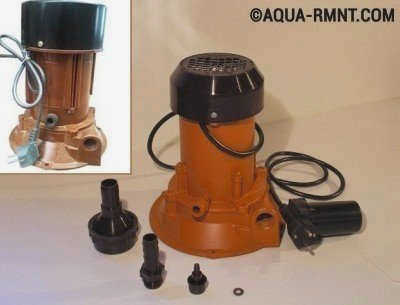

Модель насоса с маркировкой "М" отличается небольшими размерами (всего 6 кг) и экономичным потреблением электроэнергии (370 Вт). Он предназначен для перекачивания холодной воды, температура которой не превышает 40 градусов. Он может забирать воду с глубины до 7 метров и может делать это в течение длительного времени, поскольку оснащен специальной защитой от перегрева. При дополнении эжектором его можно использовать в скважинах глубиной до 15 метров.
Насос "Агидель-М" – это центробежный насос поверхностного монтажа, который требует заливки при запуске.
Установка предназначена для перекачивания только чистой воды из колодцев, скважин, искусственных водоемов, бассейнов. Агрегат предназначен для перекачивания чистой воды исключительно из колодцев, скважин и искусственных водоемов. При заборе воды из бассейна или водоема убедитесь, что расстояние от приемного клапана до дна источника больше 0,35 метра. Максимальный напор составляет 20 метров.
Анализ конструкции насоса Агидель-10
Особенности установки и эксплуатации
Перейдем к рассмотрению установки и принципов работы агрегата.
Место установки
Оборудование должно быть установлено на твердой, ровной поверхности. Это повлияет на качество работы. Чтобы защитить его от осадков и прямых солнечных лучей, целесообразно соорудить специальные контейнеры или установить оборудование во вспомогательных помещениях. Первый способ предпочтительнее, так как длинные трубы или шланги уменьшают высоту подъема.
Для нормальной работы насоса его необходимо устанавливать на ровной твердой поверхности.
Эти насосы не предназначены для зимнего использования, но если нет другого варианта снабжения дома водой, необходимо найти помещение для системы, где температура не опустится ниже нуля. Второй способ – вырыть яму ниже уровня промерзания грунта, забетонировать ее, утеплить и поместить туда оборудование.
Некоторые мастера прячут оборудование в самой яме, сооружая прочный плот из материалов, которые не взаимодействуют с водой. Этот способ позволяет искусственно увеличить высоту всасывания, но требует подключения к удлинителю, так как длины шнура не хватит, чтобы дотянуться до розетки (длина шнура всего 1,5 метра).
Обратите внимание, что соединение с удлинителем должно быть тщательно изолировано от влаги, а установка должна быть заземлена.
Предварительная заливка воды перед вводом в эксплуатацию
Разъем насоса "Агидель-М" должен быть предварительно заполнен водой. Работа "всухую" приведет к отключению механизма. Рассмотрим, как можно заполнить систему на даче с помощью ручной колонки:
- Откручиваем кран.
- Опускание шланга от насоса в емкость с водой.
- Начинаем качать ручным насосом, чтобы создать вакуум в колодце.
- Вода из емкости будет поступать в колодец через шланг и насос, заставляя двигаться воздушную крыльчатку.
- Дождитесь, пока вода вытечет из колонки, и запустите устройство.
Особенности эксплуатации
Насосы 'Агидель-М' должны устанавливаться на твердую ровную поверхность. От этого будет зависеть качество работы агрегата. Для защиты от осадков и прямых солнечных лучей рекомендуется соорудить специальные емкости или установить агрегаты в хозяйственных постройках.
Подключение насоса требует предварительного заполнения системы водой. Вот как заполнить систему с помощью ручного насоса:
1. откройте кран.
2. опустите шланг от насоса в емкость с водой. 3.
3. Начните качать ручным насосом, чтобы создать вакуум в скважине.
4. через шланг и насос вода из резервуара начнет двигаться к скважине, вызывая движение воздушной крыльчатки насоса.
5. дождитесь, пока вода вытечет из колонки, и запустите агрегат.

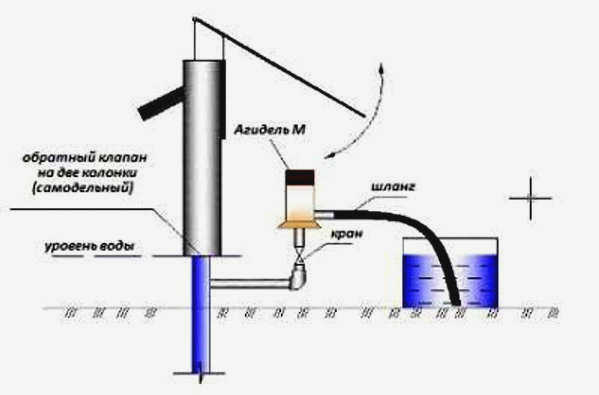

Схема запуска насоса из бытового колодца

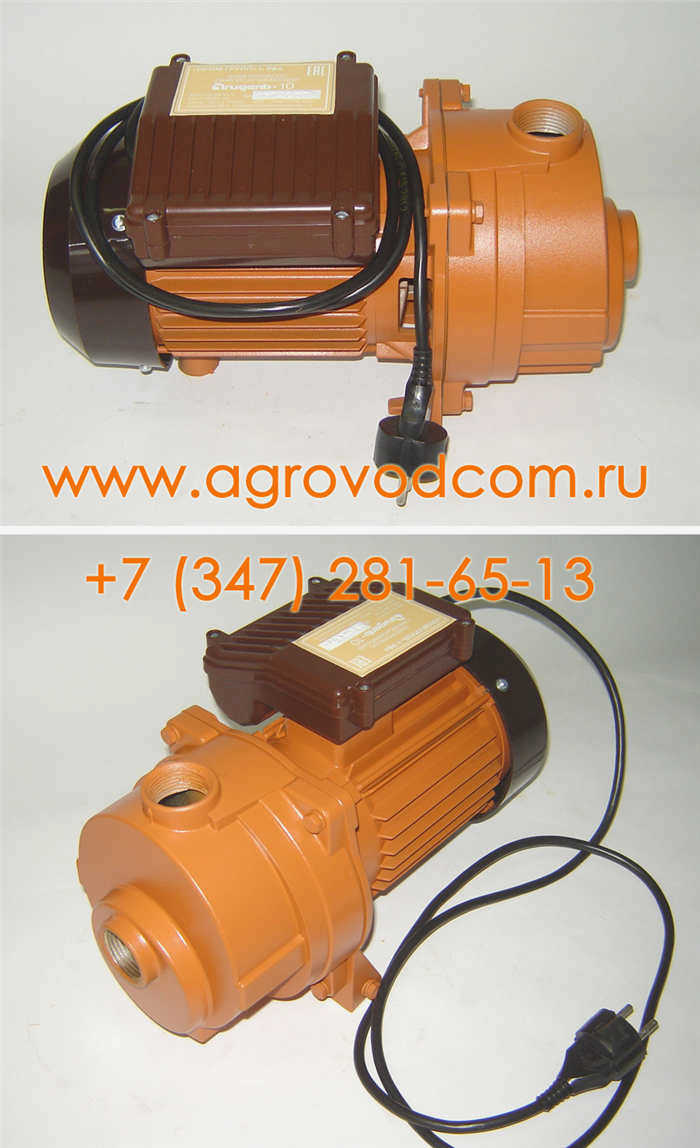

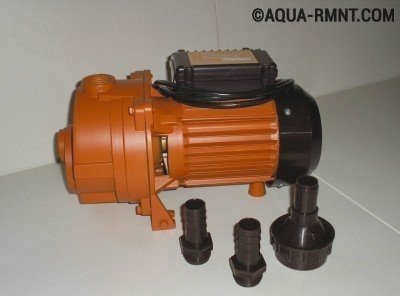

Насос Агидель-10 является эффективным и производительным устройством. Для включения его не нужно заполнять водой, что значительно упрощает его использование. При напоре до 30 метров этот насос вполне способен обеспечить водоснабжение или систему орошения.
Технические особенности насосов "Агидель
Электронасосы "Агидель" можно использовать для перекачки воды из открытых резервуаров, неглубоких водозаборных скважин, колодцев. Насосы могут работать длительное время благодаря специальной защите от перегрева.
Серия "Агидель-М

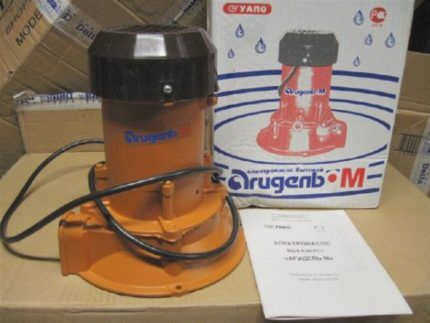

Электронасос "Агидель-М" относится к классу малых насосов, с весом 6 кг и размерами 24х25 см. Агрегат предназначен для перекачивания воды с температурой не выше 35º C.
Высота всасывания, характерная для большинства версий M, не превышает 8 метров. Однако, если агрегат оснащен эжектором, эта высота увеличивается до 15 метров.
Расстояние между дном всасывающего клапана и дном источника воды должно быть более 0,3 м. Перед запуском насос должен быть заполнен водой.
Моноблочная конструкция Агидель М состоит из двух основных компонентов: центробежного насоса и электродвигателя, рассчитанного на непрерывную работу.
Максимальный напор воды, производимой насосом этого типа, составляет 20 м, а его производительность – 2,9 м3/ч. М-класс является экономичным водяным насосом и требует всего 370 Вт мощности. Напряжение сети составляет 220 В.
Электронасосы марки "Агидель" не предназначены для работы при отрицательных температурах, поэтому для зимней эксплуатации требуется подогрев.
Например, при использовании скважинного насоса утепленный кессон размещается ниже уровня промерзания грунта.
Корпус насоса изготовлен из высокопрочного алюминия, что делает установку чрезвычайно легкой и позволяет разместить ее практически на любой ровной поверхности.
Назначение и применение
Поверхностные насосы "Агидель" пользуются популярностью у владельцев коттеджей и загородных домов. Агрегаты устанавливаются на ровной поверхности в специальных контейнерах, подсобных помещениях или под навесом для защиты от осадков и солнечного света.
Несмотря на то, что они подходят для использования с открытыми резервуарами для воды, рекомендуется предварительно фильтровать перекачиваемую воду. Например, для колодезного дренажа рекомендуется использовать донный фильтр.
Фотогалерея
Фото из
Насосы марки "Агидель" могут использоваться только для перекачки чистой холодной воды из колодцев, бассейнов и открытых водоемов.
В системе водоснабжения поверхностный центробежный насос может служить как основным насосным агрегатом, так и бустером системы.
Недорогое оборудование прекрасно справляется с потребностями садоводов в воде. Оно может работать долгое время, так как оснащено защитой от перегрева.

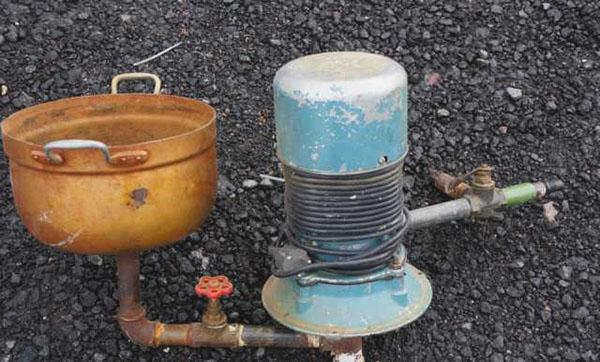

Агидель М способен перекачивать до 2,9 м3/ч без перегрева двигателя. Насосы с этим логотипом, выпущенные в прошлом веке, еще можно найти на вторичном рынке

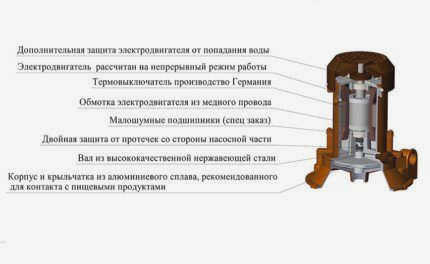

Компоненты насосов Агидель

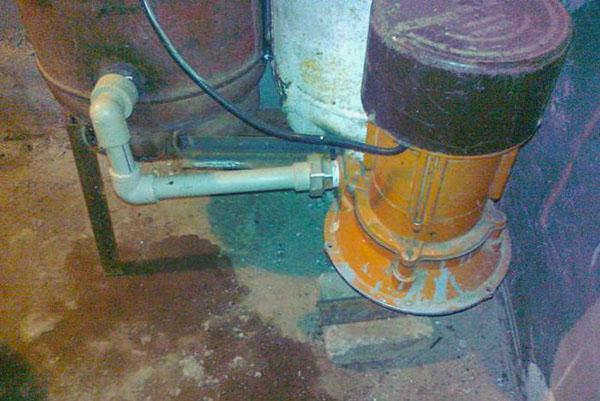

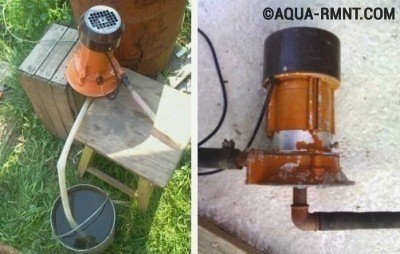

Насосы Агидель в системах водоснабжения
Соотечественники пользуются насосным оборудованием
На корпусе нанесена маркировка функциональных характеристик и срока службы
Сфера применения насосов достаточно ограничена, но полностью удовлетворяет потребности владельцев:
- автономная система бытового водоснабжения;
- орошение сельскохозяйственных культур;
- подача воды в бытовые приборы;
- наполнение/накачивание бассейнов и резервуаров;
- подача воды из колодца, скважины или открытого резервуара.
Не рекомендуется использовать насосы "Агидель" для откачки воды из затопленных подвалов, так как в большинстве случаев вода содержит большое количество взвешенных частиц, которые быстро выведут устройство из строя.
Ваш насос перестал качать воду, и вы не знаете, что делать? Возможно, вы захотите ознакомиться с информацией о ремонте насосов марки "Агидель".
Неисправности насосов и техническое обслуживание

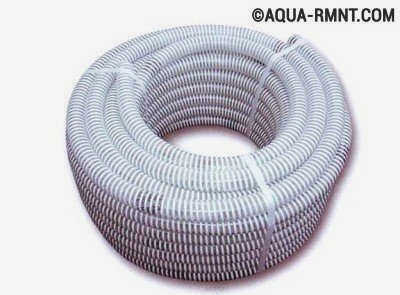

Причины, по которым насос плохо качает, не всегда зависят от устройства. Входной шланг должен быть армирован и не должен менять сечение. При мягкой гидравлике вакуум в системе заставляет профиль сжиматься под действием атмосферного давления. Засоренный шланг не пропускает воду. Во избежание проблем к всасывающему отверстию следует подсоединить армированный шланг или резиновый шланг с толщиной стенки более 4 мм и внутренним диаметром 25-30 мм.
Если из сливного отверстия вытекает вода, замените сальники на валу двигателя.
Чтобы снять сальники, ослабьте ротор, сняв его с якоря. Внутри ступицы, через перегородку, находятся 2 сальника. Их аккуратно заменяют, а перегородку устанавливают на место. Сборка насоса производится в обратном порядке.
Техническое обслуживание заключается в периодической разборке агрегата, очистке рабочего колеса и смазке вращающихся частей. Эти мероприятия обычно предшествуют зимнему обслуживанию. Меры по продлению срока службы насоса включают установку качественного обратного клапана в подающей линии. Все соединения должны быть герметичными, чтобы предотвратить проникновение воздуха.
Не используйте подводящий трубопровод с несколькими поворотами. Поврежденный кабель может стать причиной короткого замыкания.
Преимущества и недостатки насосов
Производитель указал срок службы 5 лет. По истечении этого срока при правильной эксплуатации агрегата потребуется первая замена уплотнений. Не используйте агрегат для перекачки грязной воды, рабочее колесо может подвергнуться абразивному износу, и агрегат потеряет эффективность.
Преимуществами насосов "Агидель" являются
- простота обслуживания и ремонта
- низкая цена изделия
- низкое энергопотребление;
- длительный срок службы и приспособленность к нестабильному напряжению в сети.
Недостатки связаны с техническими возможностями насоса. Он не может забирать воду с большой глубины. Необходимость установки устройства в непосредственной близости от места использования.
Обратите внимание, что изделие в пластиковом корпусе является подделкой.
