Таблица. Технические характеристики котлов АОГВ производства Żukowski engineering plant
Технические характеристики АГВ 80
Устройства AGV-80 – автоматические газовые котлы, которые предназначены для местного нагрева воды в жилых помещениях площадью до 60 м2 и для снабжения горячей водой жилых помещений (ванна, умывальник, кухня).
Технические характеристики бойлеров АГВ-80
Емкость бака для хранения воды, л – 80
Номинальная тепловая нагрузка горелки, ккал/час – 6000
Расход газа горелки (с теплотворной способностью 8000-9000 ккал/Нм3 и удельным весом 0,73 кг/Нм3), нм3/час – 0,7
Потребление сжиженного газа горелкой с теплотворной способностью 21000-22000 ккал/Нм3 – 0,28
Номинальное давление газа на входе, мм водяного столба – 130
Максимальное давление подачи воды, кгс/см2 – 6
Диапазон установки температуры нагрева воды в баке, С – 40-90
Время нагрева воды от 20 до 900, мин. – 75
Минимально допустимое отрицательное давление в дымоходе, мм вод.ст. – 0,1
Коэффициент пропускной способности – 0,8
Диаметры отверстий форсунок, мм:
– горелки (природный газ) – 2,4
– горелка (сжиженный газ) – 1,4
– запальник (природный газ) – 0,5
– запальник (сжиженный газ) – 0,25
Габаритные размеры, мм
– диаметр – 410
– высота – 1560
Общий вес, кг – 85
Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис. 1): оцинкованный сварной бак, корпус, горелка (основание) с горелкой, газовый клапан, регулятор температуры, магнитный газовый клапан, фильтр, запальник, термопара, предохранительный клапан и тяги.

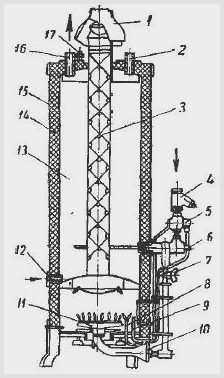

Рис. 1. Схема газового котла АГВ-80
1 – отвод тяги; 2 – муфта термометра; 3 – стабилизатор; 4 – фильтр; 5 – магнитный клапан; 6 – терморегулятор; 7 – газовый кран; 8 – запальник; 9 – термопара; 10 – воздухоотводчик; 11 – газовая горелка; 12 – входной патрубок холодной воды; 13 – бак; 14 – теплоизоляция; 15 – корпус; 16 – выходной патрубок горячей воды для плоского распределения; 17 – предохранительный клапан

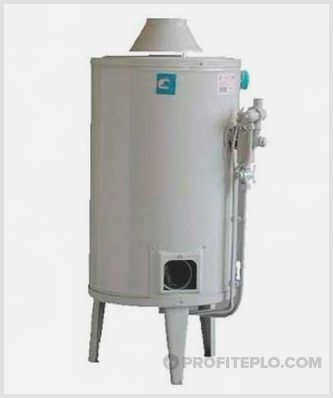

Автоматический газовый котел AGV-80
Агрегаты AGV-80 – это автоматические газовые котлы, предназначенные для местного нагрева воды в жилых помещениях площадью до 60 м2 и для горячего водоснабжения (ванна, умывальник, кухня).
Технические характеристики бойлеров AGV-80
Емкость бака для хранения воды, л – 80
Номинальная тепловая нагрузка горелки, ккал/час – 6000
Расход газа горелки (с теплотворной способностью 8000-9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час – 0,7
Потребление сжиженного газа горелкой с теплотворной способностью 21000-22000 ккал/нм3 – 0,28
Номинальное давление газа перед прибором, мм вод.ст. – 130
Максимальное давление воды в водопроводе, кгс/см2 – 6
Диапазон установки температуры нагрева воды в баке, С – 40-90
Время нагрева воды от 20 до 900, мин. – 75
Допустимое минимальное разрежение в дымоходе, мм водяного столба – 0,1
Коэффициент полезного действия – 0,8
Диаметры отверстий форсунок, мм
– горелки (природный газ) – 2,4
– горелка (сжиженный газ) – 1,4
– запальник (природный газ) – 0,5
– запальник (сжиженный газ) – 0,25
Габаритные размеры, мм
– диаметр – 410
– высота – 1560
Общий вес, кг – 85
Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис. 1): оцинкованный сварной бак, корпус, горелка (основание) с горелкой, газовый клапан, регулятор температуры, магнитный газовый клапан, фильтр, запальник, термопара, предохранительный клапан и тяги.
Рис. 1. Схема газового котла АГВ-80
1 – тяговый коллектор; 2 – разъем для термометра; 3 – стабилизатор; 4 – фильтр; 5 – магнитный клапан; 6 – терморегулятор; 7 – газовый кран; 8 – запальник; 9 – термопара; 10 – вентиляционное отверстие; 11 – газовая горелка; 12 – входной патрубок холодной воды; 13 – бак; 14 – теплоизоляция; 15 – корпус; 16 – выходной патрубок горячей воды к плоскому коллектору; 17 – предохранительный клапан
Технические характеристики
Отопительный прибор предназначен для работы с системами водяного отопления и способен обеспечить оптимальное отопление помещений площадью до 60 м2. Комбинированный котел также оснащен накопительным баком для одновременного нагрева воды. Объем бака 80 л, время нагрева – не более одного часа (в зависимости от температуры подаваемой и дозируемой жидкости).
Общие технические характеристики АГВ-80 приведены ниже.
С точки зрения эксплуатационных данных, устройство показало средний расход газа и относительно хороший КПД. Однако следует отметить, что данный отопительный прибор был запущен в серийное производство в начале 1970-х годов и не имел аналогов.
С течением времени, с появлением других, более модернизированных приборов, работающих на природном газе, прибор сохранил свои хорошие технические и эксплуатационные характеристики. Об этом свидетельствует тот факт, что АГВ-80 и сегодня находится в эксплуатации.
Ниже приведены паспортные данные водонагревателя АГВ-80.
Полезно! Несмотря на внушительный объем водонагревательного бака, прибор отличается небольшими размерами. Всего чуть более полутора метров в высоту и 41 см в диаметре.
Дизайн
Корпус АГВ-80 изготовлен из оцинкованного сварного металла, который устойчив к коррозии из-за постоянного контакта с водой. Внутренняя часть резервуара дополнительно теплоизолирована для защиты жидкости от быстрого охлаждения. Фактически, всю конструкцию можно разделить на 3 части:

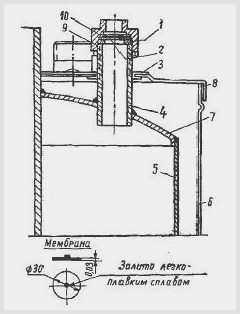

- Верхняя, с патрубком для выхода горячей воды, предохранительным клапаном, патрубком для термоманометра и коллектором для отвода дымовых газов.
- Средняя часть, показанная на схеме как основной бак для воды. Внутри находится дымовая труба с регулятором тяги.

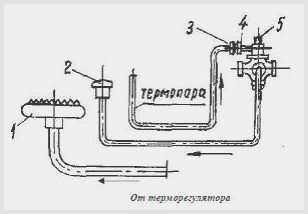

- Нижняя, рабочая часть. Здесь находятся основные компоненты, отвечающие за работу системы: горелка с термопарой и запальником, регулятор расхода газа и подача "свежей" холодной воды.
Структура функционального блока

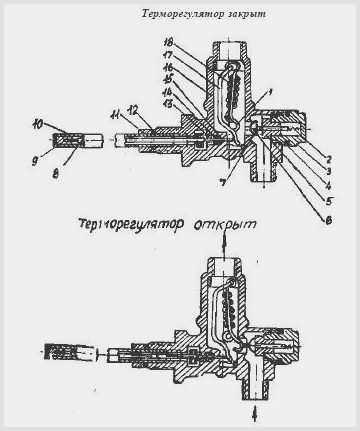

Температура жидкости в баке регулируется терморегулятором. Он относится к устройствам, работающим по двухступенчатому принципу (в положении "открыто" или "закрыто"). Он используется для автоматического изменения температуры воды. Изменение положения впускного клапана напрямую связано с реакцией латунной трубки термостата.
Расположенная внутри резервуара, она чувствительна к изменениям температуры жидкости и, в зависимости от ее значения, может линейно увеличивать свой размер. Это приводит к подаче сигнала на стержень из инвара. Тот, в свою очередь, установлен внутри латунной трубки и практически не зависит от температуры окружающей среды. Следуя инерционному движению трубчатого элемента, стержень оказывает давление на подпружиненную рычажную систему, которая соединена с термостатическим клапаном.
Краткое описание

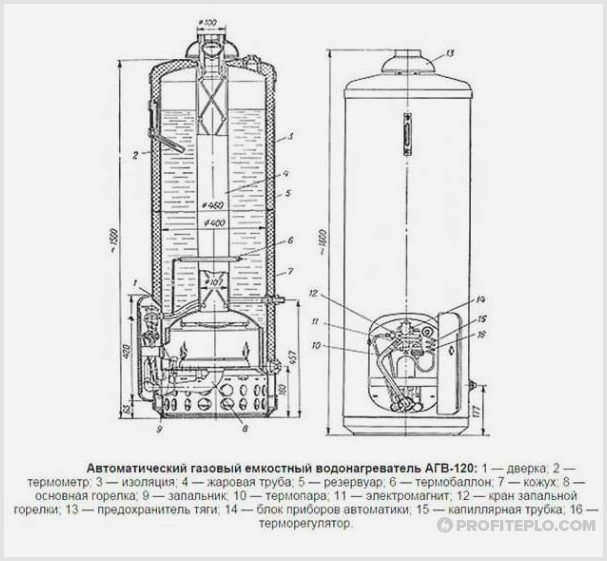

AGV-120 – устройство, предназначенное для нагрева воды в помещениях, не подключенных к системе центрального отопления. Работает на природном газе, объем бака – 120 литров, что объясняет название модели "газовый водонагревательный прибор 120 литров".
Они нагревают теплоноситель без использования циркуляционных насосов. Первые модели не имели змеевика внутри. Позже он был установлен, что положительно сказалось на работе устройства. Устройство может выполнять 2 функции одновременно:
- Действовать как отопительный котел.
- Выступать в качестве источника горячей воды для бытовых нужд.
Выполнен в виде цилиндрического бака, заполненного водой. Стенки бака изготовлены из оцинкованной стали. Внешняя часть конструкции защищена стенкой из стального листа. Вода нагревается с помощью жаровой трубы, которая расположена в центре бака и выполняет 2 функции:
- Нагрев теплоносителя.
- Отвод продуктов сгорания, т.е. является нижней ветвью дымохода.
Пространство между стенками бака и корпусом уменьшает потери тепла и вероятность случайного возгорания. Пространство между ними заполнено шлаковой ватой. Тип горелки – круглая с внутренним ободом и пятью соединительными ветвями. Она изготовлена из чугуна, а отверстия для пламени направлены вверх.
Вход холодного теплоносителя расположен в нижней части бака. Выход нагретого теплоносителя в трубу системы отопления расположен вверху. В случае, когда AGV 120 работает как водонагреватель и бойлер, ответвление "обратка" подключается к нижнему патрубку подачи теплоносителя.
Технические характеристики
Газовый котел АГВ-120 был разработан на платформе водонагревателя АГВ-80, который стал первым советским прибором такого типа. Устройство модифицированной модели практически полностью повторяло своего предшественника, но отличалось техническими характеристиками, которые выразились в более высоком КПД и мощности. За долгие годы эксплуатации обе модели зарекомендовали себя с положительной стороны.
Как уже упоминалось ранее, название агрегата отражает емкость бака для охлаждающей жидкости – 120 литров. В технической документации производителя указана мощность нагрева 14 кВт, при этом меньшая мощность нагрева составляет всего 10 кВт. Это также влияет на скорость нагрева воды в сервисном блоке. Для нагрева до 80°C требуется не менее часа. И это при оптимально работающей системе (высококачественный газ, чистая горелка, запальник, беспрепятственный теплообменник и дымоход).
Котел предназначен для отопления помещений площадью 75-85 м2. Он также подходит для использования в качестве источника горячей воды для бытовых нужд с диапазоном температур 30-95°C.
Наиболее распространенные неисправности
Агрегат AHV-80 – это агрегат с долгой историей существования. За свою более чем полувековую историю агрегат зарекомендовал себя с положительной стороны. Однако время от времени могут возникать технические проблемы. Согласно информации, взятой из руководства производителя, наиболее распространенные из них следующие.
Перегорает запальник
Из-за окисления контактов соленоида и термопары сердечник не держит перемычку. Проблему можно решить, выполнив следующие действия:
- Открутите гайку на электромагнитном клапане.
- Зачистите контакты мелкой наждачной бумагой и, при необходимости, обработайте их специальной жидкостью.
- Закрутите гайку обратно.
- Проверьте работу запальника.
Аналогичная проблема может быть вызвана плохим контактом между полюсами сердечника и перемычкой. В этом случае выполните следующие действия
- Отверткой открутите 4 винта и снимите крышку стартера, включая якорь.
- Тщательно протрите блестящую поверхность якоря и плоскость электромагнитного сердечника.
- Соберите в обратном порядке разборки.
- Проверьте работу запальника.
Электромагнитный клапан водонагревателя АГВ-80 Источник ooowest.ru
Термостат не работает (не выдает необходимое напряжение). Обычно это вызвано перегоревшим концевым выключателем. Проблема может быть решена только установкой нового компонента. Категорически запрещается прикалывать или привязывать кнопку пуска.
Пламя на запальнике гаснет или коптит. В этом случае обратите внимание на газовые отверстия в запальной горелке. Скорее всего, они засорены, что можно решить путем прочистки щелей.
Газовый контур котла
Котел оснащен вентилятором, который нагнетает воздух в камеру сгорания. Создаваемого давления достаточно для того, чтобы дымовые газы прошли через теплообменник и вышли через дымоход. Это закрытый тип камеры сгорания. В этом случае объем воздуха максимально приближен к идеальному, поэтому количество тепла, уходящего в дымоход, минимально.
Некоторые котлы предназначены для создания тяги, необходимой для горения, через дымоход. Это тип котла с открытой камерой сгорания, что делает его конструкцию несколько дешевле. Однако, если в котле нет вентилятора, его эффективность снижается, а требования к дымоходу также возрастают. Например, для котлов с вентилятором дымоход можно проложить вертикально через стену, но это невозможно для котлов с открытым очагом.
Информацию о требованиях к установке газовых котлов можно найти здесь.
Стоячий котел OHGV (энергонезависимый Lux)
Используя энергию дымовых газов, выходящих через коаксиальный дымоход, можно вводить в котел уже нагретый воздух. Если температура в камере сгорания повышается, это благоприятно сказывается на процессе – зажигание происходит лучше, пламя горит стабильно, без засорения, и это обеспечивает лучшую теплопередачу.
В действительности повышение температуры по этой причине не очень заметно, если с улицы поступает холодный воздух. Однако общий КПД увеличивается, поскольку экономится нагрев воздуха, поступающего в дом ─ котел забирает воздух из помещения и выбрасывает его через дымоход.
