- Масштаб чертежа 1:50, 1:100, 1:200 При создании эскиза он выбирается индивидуально. Отдельные элементы, компоненты уменьшаются до масштаба 1:10, 1:20, 1:50.
- Если длина ветки отопления не позволяет ей поместиться на листе в данном масштабе, разрыв обозначается пунктирной линией. Границы обозначаются буквами.
- Все дополнительные элементы на аксонометрической схеме обозначаются знаками улавливания. Допускается использование контуров.
Пример аксонометрического плана
Аксонометрическая схема сети водоснабжения, канализации или отопления
В этой статье показано, как правильно и быстро создать аксонометрическую схему канализационной, водопроводной или отопительной сети.
Для этого вам понадобится программа для графического черчения, эскизирования и составления диаграмм. Вы можете открыть любую из арсенала строительных программ, оснащенных этой функцией, или ту, с которой вы знакомы.
Прежде чем приступить к проектированию аксонометрии, необходимо иметь план здания, квартиры или другого помещения, а также инженерных коммуникаций.
Нарисовать все не слишком сложно, особенно если у вас есть опыт работы с инженерными программами. На эскизе отражаются все трубы, показанные на плане дома. Они переносятся в электронную версию аксонометрической схемы и отражаются под углом 45 градусов.
Важно: Это правило не распространяется на горизонтальные сечения. Линии остаются неизменными.
Как изобразить структурные компоненты в электронном виде
Самый быстрый способ создания чертежа – это клонирование всей схемы. Для этого необходимо выбрать команду "Вставить", после чего интегрированное изображение инвертируется. Для выполнения функции устанавливается угол 45 градусов (число хранится в программе).
При подготовке базы в электронном виде, там, где на плане отмечены стояки, они обозначаются символом точки. Проводится вертикальная линия, обозначающая все этажи в здании. Для облегчения видимости на плане показываются плиты перекрытия.
Важно: перекрытия не должны быть слишком длинными. Необходимо использовать промежутки.

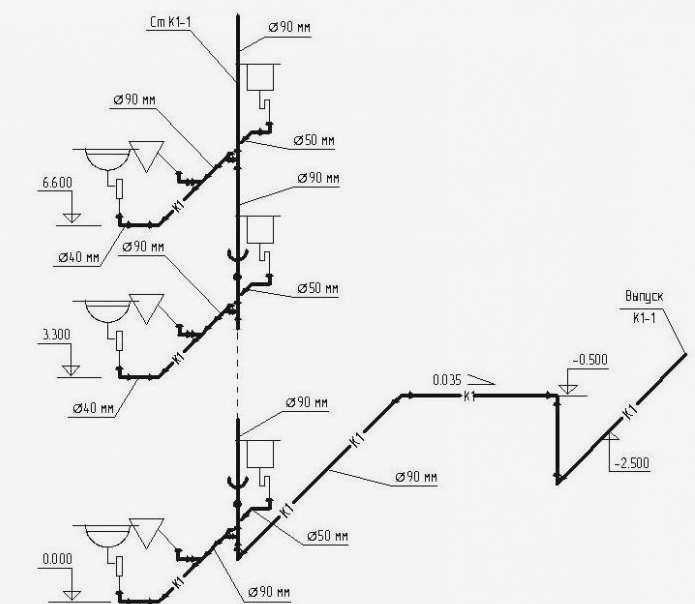

Особенностью аксонометрической схемы канализации является то, что на ней отражаются все элементы санузлов: писсуары, унитазы, раковины, сливы и другое оборудование для гигиенических процедур.
Зачем и как составлять аксонометрический план вентиляции?
Проектная документация по вентиляции, кондиционированию и отоплению состоит из чертежей, спецификаций, пояснительных записок. Количество используемой графической и текстовой информации зависит от объема вентиляционной системы. Если она состоит всего из нескольких агрегатов и расположена в одном помещении, то для монтажа достаточно нескольких чертежей. Когда проект включает в себя большое, многоэтажное промышленное или общественное здание, объем документации увеличивается. Важное место среди чертежей занимает аксонометрическая схема вентиляции – четкое, схематичное, лаконичное изображение инженерной сети.
Определение и применение
Аксонометрическая схема (аксонометрия) – графическое изображение системы вентиляции, отопления или кондиционирования в трех плоскостях x,y,z. В отличие от двухмерного чертежа, аксонометрический план дает полное представление о схеме вентиляционной системы и облегчает монтаж. Он является частью проектной документации.
Аксонометрия вентиляционной системы может быть начерчена вручную или с помощью современных компьютерных программ.
Технические возможности современного проектирования позволяют создавать подробные схемы в объеме, поворачивать их под разными углами и создавать 2D-чертежи на основе аксонометрии.
Даже мощный компьютер с чертежным программным обеспечением не может полностью заменить грамотного проектировщика. Только профессионал разбирается в тонкостях вентиляционной системы, а компьютер – лишь инструмент.
Правила и нормы для аксонометрических чертежей
Любая подробная документация, в том числе и чертежи, следует определенному алгоритму, используя условные обозначения и правила оформления. Аксонометрическая схема отопления, кондиционирования и вентиляции не является исключением. Проектировщики, если они не используют компьютерную программу, в которой все данные уже имеются, пользуются несколькими документами:
Аксонометрическая схема системы отопления
Аксонометрическая схема отопления и вентиляции
Инженерные сети требуют расчетов и графиков. В дополнение к плану здания и его высотам рисуется аксонометрический план сетей. Он наглядно показывает, как выглядит данная инженерная система. Это особенно актуально для сложных систем. Например, вентиляция может состоять из 2-3 элементов или быть сложной, с воздуховодами, протянутыми в несколько комнат и распределяющими воздух. Проектирование отопления также требует аксонометрии для облегчения работы монтажников.

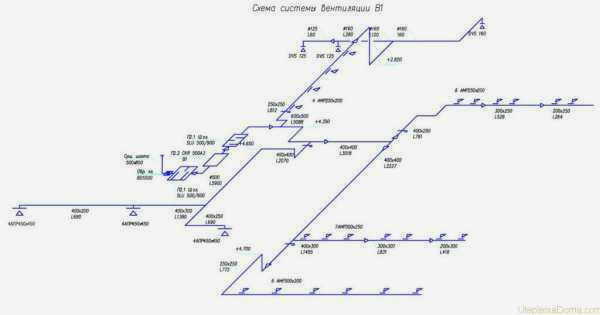

Аксонометрический чертеж системы приточно-вытяжной вентиляции
Видеокурсы AutoCAD:
- Использование AutoCAD на 100%
- 3D-моделирование в AutoCAD
- Адаптация AutoCAD к корпоративным стандартам
- Советы и хитрости
- Блоки и коробки в AutoCAD
Как показать инженерные коммуникации на чертеже

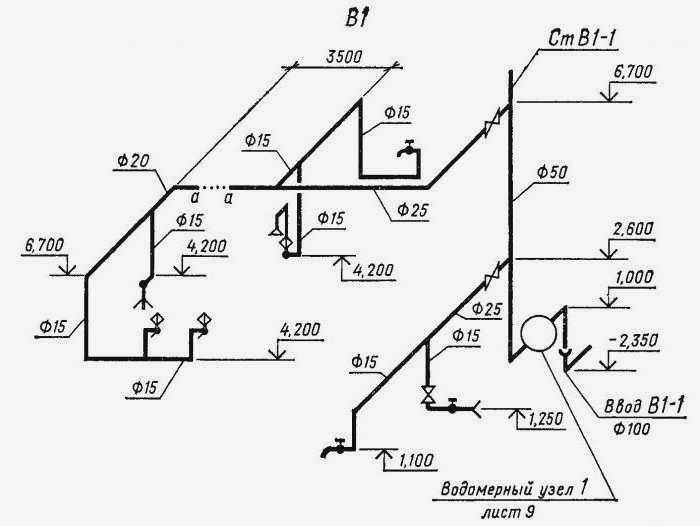

При работе с собственным проектом водоснабжения и водоотведения подготавливаются чертежи общего вида, где указаны места подключения водопровода и канализации. На аксонометрических чертежах эти линии всегда показываются отдельно. Горизонтальные участки сети переносятся на план горизонтально. На плане вертикальные трубы располагаются вблизи обслуживаемой группы приборов и обозначаются крупными точками. На схеме они изображаются вертикально. Самый дальний от впуска стояк показан полностью. Остальные элементы нарисованы частично, с указанием их марки. Вертикальный рисунок стояков позволяет показать установленные на них вентили.
Части системы, которые на плане проекта нарисованы вертикально, изображены под углом 45°. Согласно трассе, подводка холодной воды находится на высоте 0,3 м от пола, с уклоном 0,002 в сторону стояка. Такое положение необходимо для слива воды. Подключение к фитингам производится вертикально.

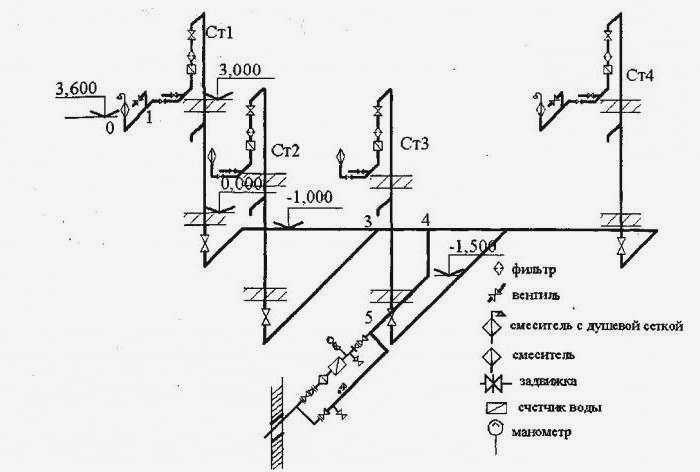

Все компоненты и узлы трубопровода обозначены и пронумерованы на чертеже. Запорная арматура, краны, фитинги и водомеры маркируются условными обозначениями. При выполнении аксонометрического чертежа используются стандарты высоты установки водоразборных точек:
- смеситель для раковины и умывальника – 1,1 м;
- смеситель для ванны – 0,8 м;
- подвод воды к водонагревателю – 0,8 м;
- подводка к бачку – 0,65 м;
- пожарный гидрант – 1,35 м.
Запорная арматура (краны, задвижки) устанавливается для перекрытия подачи воды в аварийных ситуациях и для профилактического обслуживания системы. Они размещаются в ключевых местах:
- У основания стояков (в здании с 3 и более этажами);
- На вводах в квартиры, ответвлениях к бачкам, водонагревателям, душевым кабинам;
- В точке подключения к уличной сети;
- На клапанах полива;
- На счетчике воды.
Согласно действующему законодательству, новые здания должны быть оборудованы водомером для каждой квартиры.
Какая информация должна быть представлена на схеме подключения к водопроводу

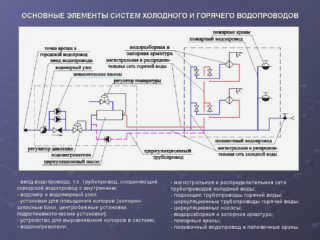

План водораспределительной сети здания должен включать в себя
- расположение и обозначение вертикальных труб;
- место присоединения трубопроводной системы к зданию;
- ответвления стояков на этажах;
- запорная и регулирующая арматура;
- высоту расположения сантехнической арматуры;
- размеры сечений труб (в мм);
- высоты всех этажей;
- Водомерный узел в подвале;
- краны для полива.
На схемах указывается диаметр труб и фитингов, которые используются при изменении размеров распределительной системы. Водовыпуски, пожарные гидранты, контрольные и измерительные приборы должны быть обозначены.
Специфика проектирования линий
Axonometrics разработана для объектов с большим количеством элементов трубопровода и диаметром прохода 50 мм и более. Требования к эскизам меньше, чем к чертежам. Проектирование сосредоточено на вычерчивании объектов. Когда элементы перекрываются, рисуется контур. Пунктирные линии обозначают разрыв сети и смещение. Эта процедура необходима для того, чтобы все детали читались правильно. Если требуется больше деталей, отдельные элементы рисуются в более крупном масштабе, например, 1:50.
В точке, где сеть входит в здание, отмечается относительная и абсолютная высота земли. Он расположен ниже нулевого уровня, т.е. на первом этаже. Числовое значение следует писать со знаком минус. Если предполагается установка сосудов под давлением и насосов, следует указать их относительные уровни. Там, где пластиковые трубы проходят через перекрытия, необходимо установить гильзы. Такие участки отмечаются на плане.
Полная аксонометрическая схема является основой для гидравлического расчета системы. Она используется для определения участков магистрали с постоянным расходом. Узловыми точками являются ответвления стояков. К схеме прилагаются спецификации материалов и оборудования.
Особенности составления чертежей
При составлении аксонометрического плана необходимо обратить внимание на следующие моменты:
- Сантехническое и другое оборудование, подключаемое к стоякам и распределительной сети, следует отражать только в том случае, если в сопроводительной документации нет необходимых схем.
- Нулевая отметка (уровень первого этажа) показывается на вертикалях путем проведения тонкой горизонтальной линии. Если проект детальный, каждый элемент на чертеже следует рассматривать отдельно и масштабировать в более крупном масштабе.
- При необходимости на схемах и чертежах систем водоснабжения и канализации наносятся условные обозначения запорной и регулирующей арматуры, поливочных кранов и других элементов системы.
Аксонометрия систем водоснабжения, отопления, канализации
Согласно ГОСТ 2.317-2011, все аксонометрические схемы, относящиеся к санитарно-техническому оборудованию систем водоснабжения, канализации и отопления, выполняются в диметрической (косой) фронтальной изометрии с левосторонней системой координат.
Следовательно, размеры по осям z и x будут неискаженными, а по оси y – вдвое меньше.
Кто-то может спросить, какое отношение этот чертеж имеет к трубам и водопроводу? Теперь представьте, что плоскости на аксонометрии – это стены вашего дома или квартиры. Вдоль стен вертикально или горизонтально проходят водопроводные, канализационные и отопительные трубы. Это означает, что мы можем нарисовать трассы труб на аксонометрии, не показывая самих стен.
Это дает очень четкое представление о том, как и где должны быть проложены водопроводные трубы. Более того, на аксонометрический план наносятся обозначения фитингов и диаметров труб, составляются пояснительные записки, к планам готовятся таблицы материалов и оборудования. В результате получается подробное руководство по сантехнической системе в доме (квартире), которое практически исключает ошибки при монтаже.
