Активный сплиттер на 3 телевизора

Довольно часто в одной семье есть два или даже три телевизора, но антенна остается одна. У многих домовладельцев возникает естественный вопрос: как подключить несколько телевизоров к одной антенне, учитывая, что все они находятся в разных комнатах. Это можно сделать только с помощью специального разветвитель телевизионного сигнала .

Типы

Существует несколько типов разветвителей антенн, но все они имеют схожее внешнее устройство, состоящее из металлического корпуса и разъемов для подключения кабелей. На корпусе обязательно нанесена маркировка разъемов:

• IN – для кабеля, входящего в помещение.
• OUT – для кабеля, соединяющего антенный разветвитель с каждым телевизором.

Антенные разветвители делятся по своему назначению на:

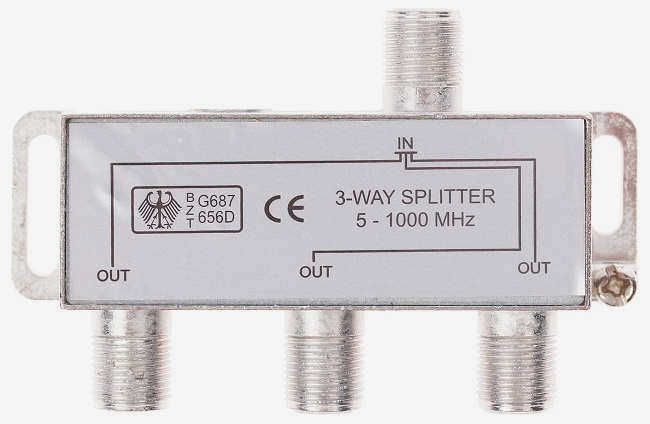

• сплиттеры, которые равномерно делят телевизионный сигнал на несколько выходов. Они используются для прокладки кабеля по дому или квартире.
• Ответвители (TAP), которые отличаются от сплиттеров наличием одного проходного выхода. Этот выход позволяет последовательно подключить еще один ответвитель без потери качества. Предназначены для организации телевизионной сети в жилом доме.

Необходимо отметить важную особенность сплиттеров, которая заключается в том, что они пропускают сигнал в обратном направлении и могут использоваться в качестве сумматоров. Эта особенность позволяет сплиттерам смешивать в одном кабеле сигналы от нескольких антенн с разными частотными диапазонами, если это позволяют их частотные характеристики.

Технические характеристики

При выборе любого оборудования важно учитывать как его характеристики, так и особенности установки в конкретной ситуации. Антенные сплиттеры не являются исключением. Как выбрать сплиттер с нужными параметрами?

Характеристики антенного сплиттера:

• Полоса пропускания . Указывает на диапазон частот, передаваемых сплиттером. Для эфирного телевидения рабочая частота сплиттера должна находиться в диапазоне от 5 до 1000 МГц, а для спутникового телевидения – от 5 до 2500 МГц. Спутниковый сплиттер можно использовать для передачи эфирных цифровых и аналоговых сигналов.

• Количество выходов. Антенный сплиттер может содержать до восьми выходов. Оборудование следует выбирать в зависимости от количества подключаемых телевизоров. Вы можете подключить разветвитель с большим количеством выходов для расширения телевизионной сети.

• Уровень затухания. Важный показатель того, насколько сильно падает мощность передаваемого сигнала. Чем ниже значение, тем меньше потери на выходе.

• Наличие радиочастотного усилителя. Антенный разветвитель со встроенным ВЧ-усилителем называется активным. Такой разветвитель способен не только поддерживать мощность входящего сигнала, но и увеличивать ее. Стоит учесть необходимость источника питания для активного разветвителя.

Если вы собираетесь разделить сигнал между двумя телевизорами, достаточно пассивного сплиттера с двумя выходами и хорошего телевизионного кабеля. Затухание составит 3-3,5 дБ на каждом выходе, что не окажет существенного влияния на качество.

Если вы планируете разделить сигнал на три и более телевизоров, следует составить схему подключения, чтобы выбрать усилитель таким образом, чтобы на входе каждого телевизора был одинаковый уровень сигнала. Учитывайте уровень затухания не только в делителе, но и в кабеле. Использование активного усилителя в этом случае гарантирует снижение потерь из-за делителя, длины и качества используемого кабеля.

Что необходимо для подключения

1. Антенна. Она должна иметь различную конструкцию в зависимости от типа вещания. Например, аналоговое вещание передает на длине волны в метр. Поэтому конструкция должна быть способна принимать этот сигнал. Необходима метровая антенна. Но поскольку переход на цифровое телевидение произошел уже давно, вам нужна дециметровая антенна. Вы можете попробовать сделать простые устройства самостоятельно. Читайте: Как сделать антенну для цифрового телевидения своими руками. При наличии близкого усилителя и сильного сигнала даже самая простая кабельная антенна поймает два мультиплекса (20 каналов). Ее подготовка занимает 10-15 минут, а все, что вам понадобится, – это кабель и разъем, который вставляется в гнездо телевизионной антенны. Однако самодельные антенны имеют плохой прием сигнала. Поэтому при разделении сигнала на несколько телевизоров изображение может пропасть. Это связано с работой "сплиттера". – устройство разделяет сигнал. Из-за этого каждый телевизор получает сигнал, уменьшенный в несколько раз по сравнению с количеством выходов на сплиттере. По этой причине лучше устанавливать готовые антенны с заводским усилителем.
2. Кабели. Если вы хотите подключить два телевизора к одной антенне, вам понадобится как минимум три кабеля необходимой длины. Один кабель будет идти от антенны к разветвителю. Два кабеля соединят разветвитель с обоими телевизорами. Если телевизоров больше, например, 3 или 5, вам понадобится столько же кабелей (+1 для самой антенны).

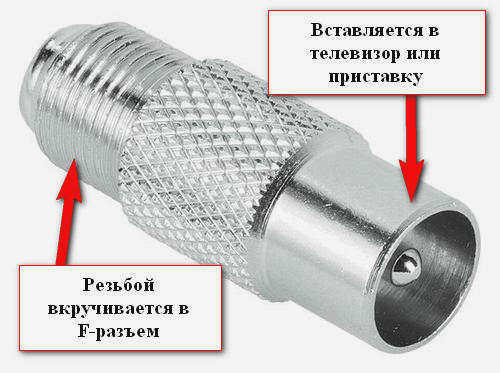

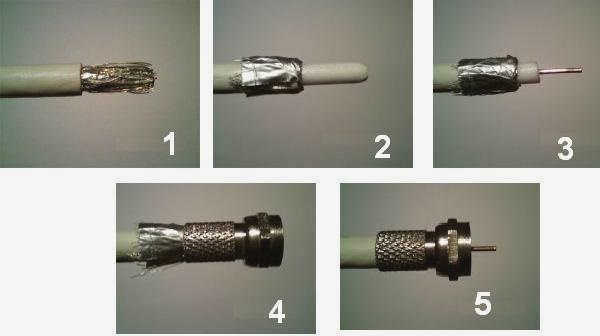

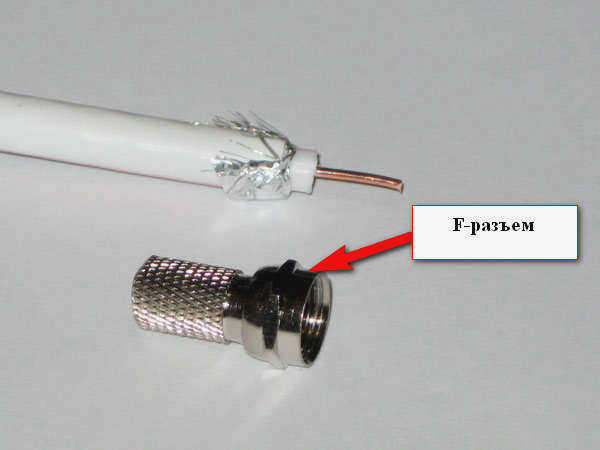

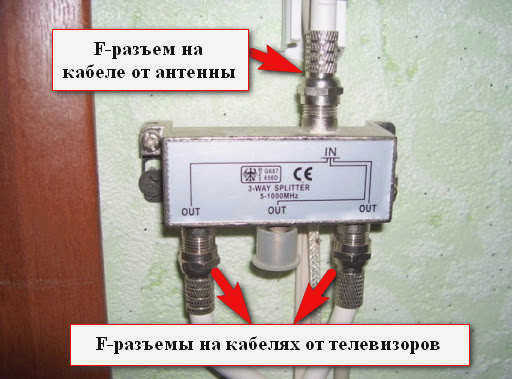

3. F-коннекторы. Устанавливаются на всех концах кабеля. В случае использования сплиттера для двух телевизоров потребуется пять разъемов. Сначала разъемы правильно устанавливаются на кабели. Затем три разъема вкручиваются в F-коннекторы на разветвителе. Два других разъема находятся на свободных концах, которые тянутся к телевизору или тюнеру. В них вкручиваются F-разъемы и подключаются к входам 'ANT IN' на телевизорах. Количество необходимых адаптеров (штекеров) соответствует количеству телевизоров.

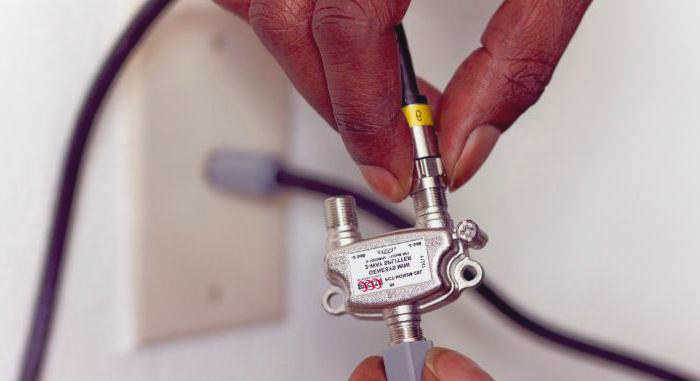

4. Сплиттер (он же разветвитель, "сплиттер", "краб"). Это небольшая металлическая коробка. По бокам корпуса расположен один вход для подключения коаксиального кабеля от антенны и несколько выходов. От последних кабели направляются к телевизионным приемникам или цифровым декодерам. Существуют различные типы разветвителей (активные, пассивные). Более подробно мы рассмотрим их ниже.

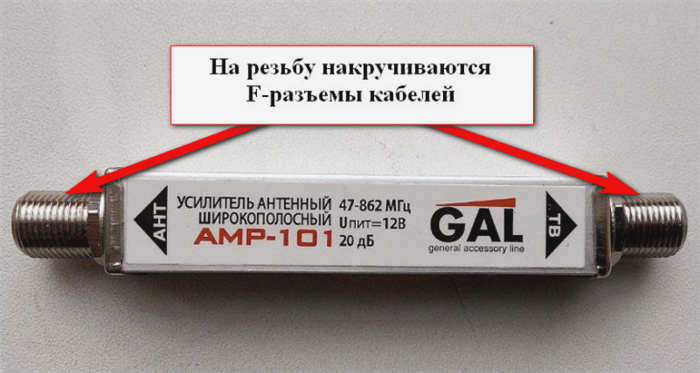

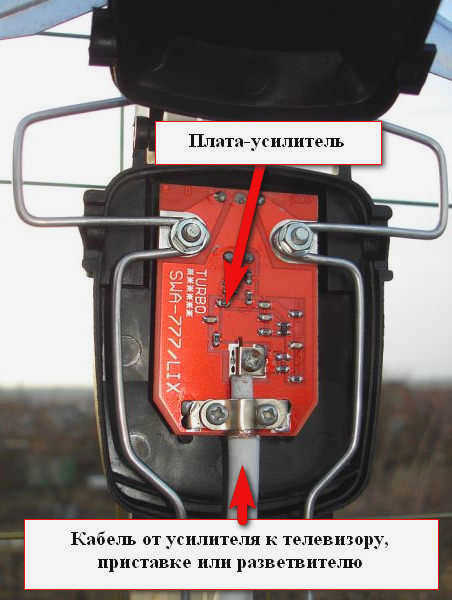

5. Усилитель. В сплиттере сигнал равномерно распределяется между телевизорами, сигнал равномерно уменьшается. Если у одного телевизора низкий уровень сигнала, необходим усилитель. Лучше всего устанавливать антенну с родным усилителем. Она размещается непосредственно на конструкции внутри коробки. В противном случае поможет внешний усилитель. Он врезается в кабель сразу после его заводки внутрь помещения.

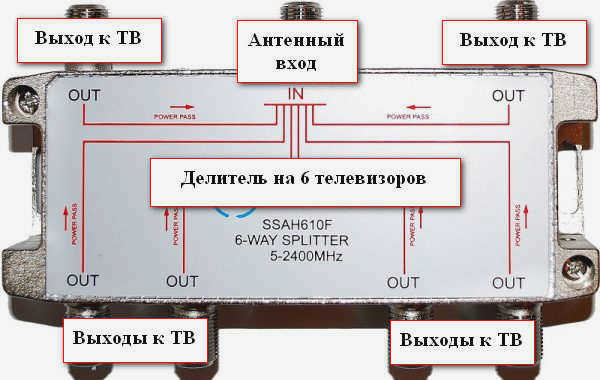

6. Блок питания. Он необходим для питания усилителя в активной антенне. Это не обязательно, если декодер используется для настройки телевизора. Тогда можно подать питание на антенну в настройках декодера. Мощность пройдет через разветвитель, войдет в усилитель, и более сильный сигнал вернется к телевизору. Но тогда необходим делитель напряжения (выход подписан "Power Pass"). В противном случае питание достигнет делителя, но не дойдет до антенного усилителя, поскольку нет "прохода". Телевизор не подает питание, поэтому источник питания должен быть подключен до того, как коаксиальный кабель войдет в гнездо F разветвителя. В этом случае усиленный телевизионный сигнал будет поступать непосредственно на приемники.

Необходимость в усилителе

Основная функция усилителя – усиление сигнала. Кроме того, сигнал очищается от посторонних шумов.

После прохождения через разветвитель сигнал уменьшается на величину, равную количеству гнезд "OUT". Если сигнал достаточен для одного телевизионного приемника, второе устройство, подключенное через разветвитель, может серьезно ухудшить прием телевизионного сигнала. Поэтому часто необходим блок усилителя.

Блок усилителя обязательно необходим:

• если имеется более одного сплиттера;
• если телевизионный сигнал хорошего качества – уровень телевизионного сигнала ослабляется;
• оборудование находится на большом расстоянии друг от друга и длина кабелей значительна – обеспечивается ослабление ТВ-сигнала. То же самое относится к длине основного кабеля, ведущего от внешней антенны к квартире.

Не рекомендуется устанавливать усилитель при просмотре кабельного или спутникового телевидения. Эти стандарты вещания требуют чистоты сигнала, чтобы не было искажений. А усилитель будет влиять на телевизионный сигнал.

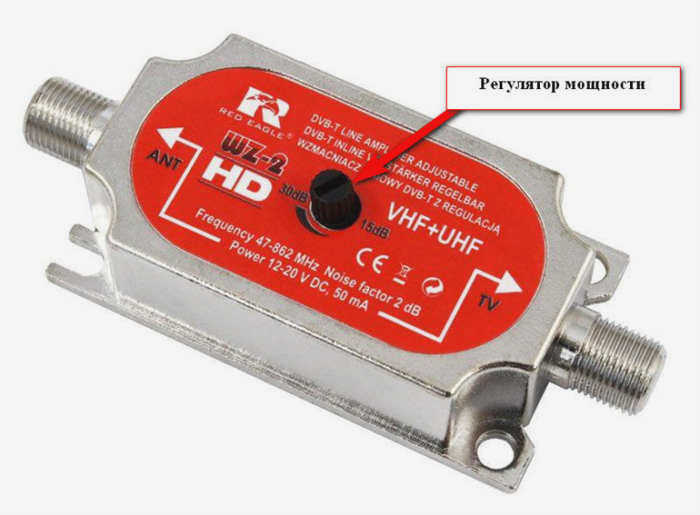

Рекомендуется выбирать устройство с регулятором мощности. Чрезмерное усиление может негативно сказаться на качестве сигнала. Регулятор позволит вам уменьшить усиление для получения наилучшей передачи.

Усилитель с критически низким цифровым сигналом будет неэффективен. Если сигнал постоянный и достаточно сильный, усилитель также работает эффективно. Но если сигнал слишком слабый, усиливать просто нечего.

Усилитель наиболее эффективен с хорошими заводскими антеннами. Усилитель не поможет с самой простой конструкцией типа "кабельная петля". И нет смысла подключать даже два телевизора к самодельным антеннам. Маломощный сигнал все равно упадет до минимальных значений.
