Как соединить медные и алюминиевые провода: 7 безотказных способов для начинающего электрика
Сколько копий рушится в спорах электриков с пеной на губах о том, как соединить медные и алюминиевые провода вместе. Одни доказывают, что даже простая скрутка в бетонной стене панельного дома надежно служит десятилетиями.

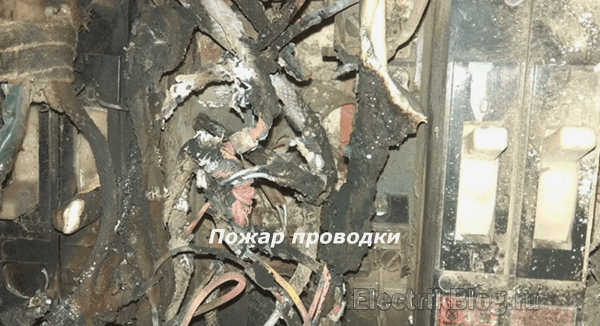

Другие показывают фотографии алюминиевых поверхностей, покрытых сплошным слоем оксидных солей, а то и просто обгоревшей проводки.
В действительности, доля правды есть с обеих сторон. Мы будем и дальше полагаться на научные достижения. Они объясняют, как все это происходит, и обеспечивают более безопасную и надежную работу в любое время.
Какие уроки электрохимии следует учитывать отечественным электрикам в своей практической работе: Вкратце

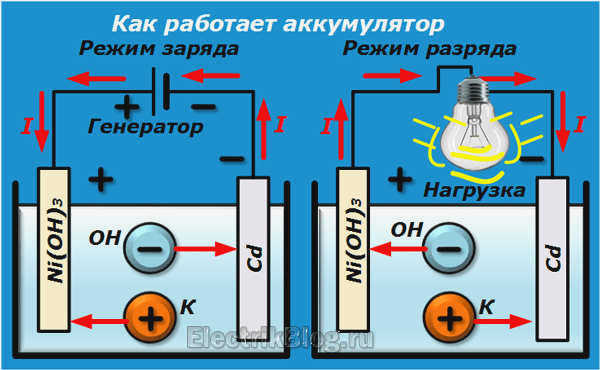

В повседневной жизни мы постоянно сталкиваемся с работой гальванических элементов: батарей и аккумуляторов. Они содержат два электрода из разных металлов, например, кадмия и никеля, которые помещены в жидкий электролит.
В результате их взаимодействия происходят химические процессы и возникает или потребляется электрический ток.
Напомним, что все это действие основано на свойствах металлов и их внутренней кристаллической решетки, содержащей свободные электроны, которые взаимодействуют с ионами окружающего электролита.

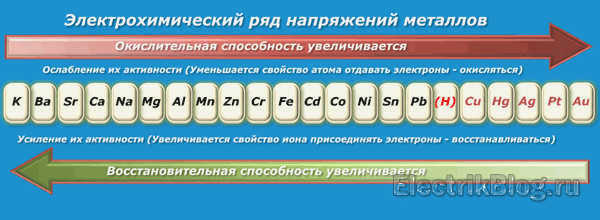

Таким образом, одни металлы обладают способностью окисляться, а другие – восстанавливаться, как и все химические реакции. Что касается их способностей, то они уже давно представлены серией электрохимических напряжений.

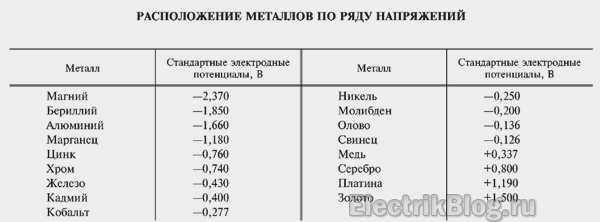

Распределение металлов в ряду было выбрано таким образом, чтобы степень их активности последовательно возрастала в одном направлении. Каждый из них имеет стандартный электронный потенциал, измеряемый в вольтах.

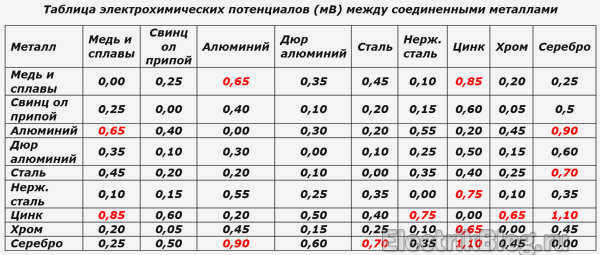

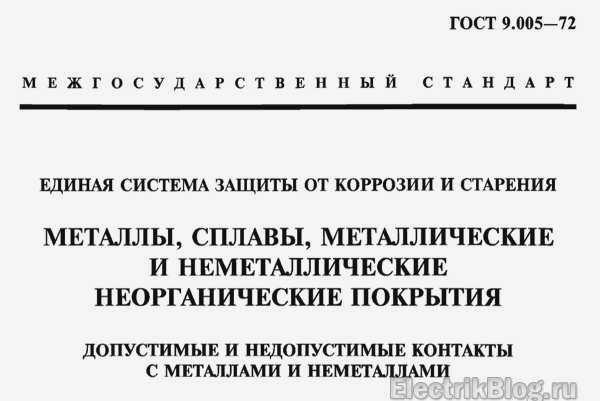

Таблица этих потенциалов приведена в межгосударственном стандарте ГОСТ 9.005-72.
В нем рассматриваются допустимые и недопустимые контакты, которые могут быть образованы различными металлическими и неметаллическими деталями в промышленном и бытовом оборудовании, включая электроустановки.
Скрутка и пайка
Самый простой метод соединения проводов – это скручивание их вместе. И хотя этот способ, мягко говоря, не приветствуется правилами монтажа, он по-прежнему часто используется в бытовой электропроводке. А если скручиваются медные и алюминиевые провода, то для достижения надежного и долговечного контакта между этими проводниками их необходимо перед скруткой лудить, а затем конец готовой витой пары спаивать. Следует отметить, что для лужения алюминиевых проводов требуется специальная кислота.
Скручивание медных и алюминиевых проводов с последующей пайкой обычно используется в распределительных коробках при монтаже скрытой электропроводки или при замене участков проводки.
Винтовое соединение
Винтовое соединение медных и алюминиевых проводов (с шайбой в качестве распорки) обеспечивает достаточно надежное соединение, но имеет ряд недостатков по сравнению с паяным "вечным" свинчиванием. Болтовое соединение со временем может ослабнуть, поэтому для предотвращения ослабления болтового соединения обязательно использование гравировальной шайбы. Даже если используется гравировальная шайба, все равно (хотя и довольно редко) может потребоваться дополнительная затяжка. Кроме того, такое соединение из-за его размеров довольно сложно использовать в распределительных коробках, имеющих небольшое пространство внутри.
Грецкий орех

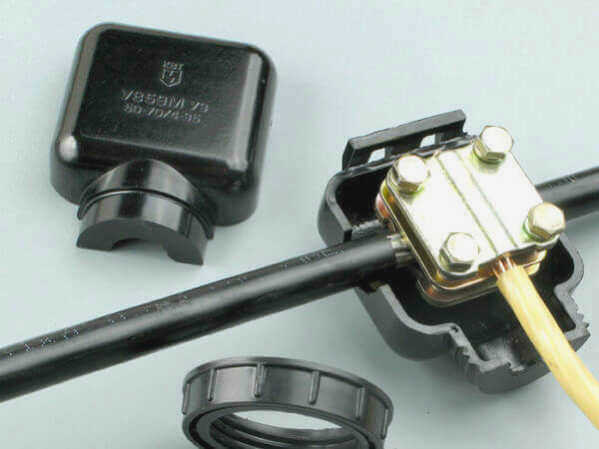

Орех представляет собой небольшую пластиковую коробку, содержащую три стальные пластины, соединенные между собой винтами. Медные и алюминиевые провода помещаются между пластинами и крепко стягиваются винтами. Можно использовать как многожильные, так и одножильные провода. Гайки чаще всего используются для соединения алюминиевого провода, идущего от низковольтного АВС, и медного провода, идущего от дома. Как и болтовые соединения, гайки могут быть разобраны и поэтому являются многоразовыми соединениями.
Однако из-за большого размера и громоздкой формы гайки нельзя использовать в распределительных коробках. Их также нельзя "приклеить" к стене. В среднем цена такого ответвительного устройства составляет от 25 до 80 рублей, в зависимости от сечения используемых проводов и производителя.
Клеммы WAGO

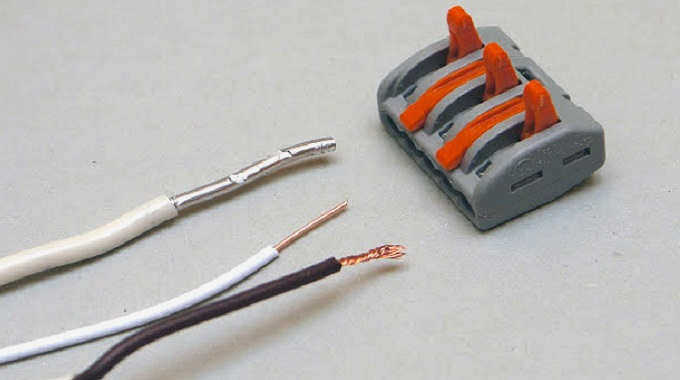

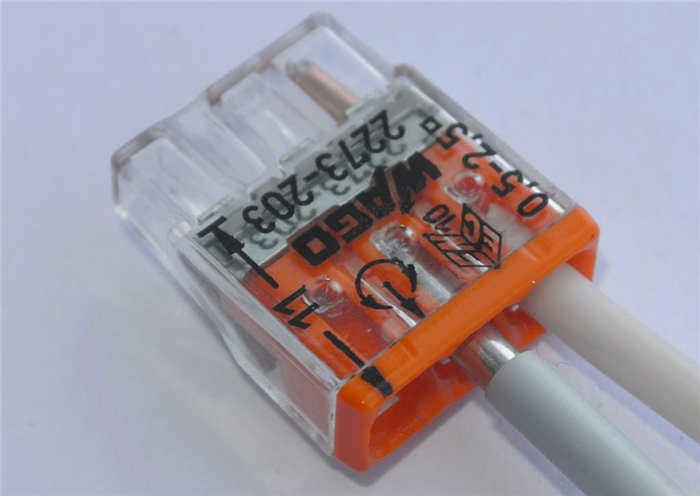

Клеммы WAGO состоят из самозажимной металлической пластины, покрытой антиоксидантной пастой, и диэлектрического корпуса. Алюминиевые и медные провода вставляются в соседние отверстия и удерживаются одной пластиной. Это предотвращает контакт или окисление материалов.
Клеммы WAGO чаще всего используются в группах освещения, так как при высоких токовых нагрузках пластина часто может загореться, а сама клемма расплавиться. Следует отметить, что максимальное сечение провода для клемм WAGO составляет 2,5 мм2, поэтому мы не рекомендуем использовать более толстые провода.
Преимущество клеммных колодок WAGO заключается в том, что они быстро устанавливаются и имеют компактные размеры, поэтому соединения легко помещаются в распределительной коробке. Однако WAGO стоят недешево, и большое количество соединений обойдется владельцу в кругленькую сумму.
Неправильные методы подключения
Список правильных Способы соединения медных и алюминиевых проводовНе забудьте упомянуть о неправильных действиях при соединении проводов.
Скручивание
Можно подумать, что это может быть проще, чем чем просто скрутить два конца провода вместе и изолировать их. Этот метод подходит только для проводов, изготовленных из одинаковых металлов. Простой скрученные алюминиевые и медные провода чрезвычайно опасна. Он прослужит некоторое время, но быстро вызовет короткое замыкание или даже пожар.
Скрутка с использованием луженой медной проволоки
Считается, что если медный провод луженый, то его можно скручивать непосредственно с алюминием. Мнения по этому поводу разнятся, большинство утверждает, что нужно соединять медный провод с алюминием таким образом. Однако риск все же существует. Правила просты и надежны только на первый взгляд. Со временем защитный слой может начать трескаться, и этот процесс практически невозможно контролировать. Поэтому данный метод также лучше По этой причине также лучше отказаться от этого метода или использовать его только в крайних случаях и на короткое время.
Самый простой и безопасный способ соединения алюминиевого и медного провода
Как безопасно и эффективно соединить алюминиевый и медный провод Медный провод и какой коннектор использовать Переходник От одного металла к другому – у каждого электрика есть свое мнение на этот счет, сложившееся в результате анализа работы и личного опыта. Однако большинство из них утверждают, что самый простой, современный и безопасный способ соединения медных и алюминиевых проводов – являются клеммные колодки WAGO с пастой. Они безопасны для проводников и занимают минимум времени при монтаже. Дешевле использовать болт с гайкой и шайбами для совмещения проводов.
Какие методы использовать для алюминия в медьЭто каждый решает для себя сам.
Как соединять медные и алюминиевые провода: обзор шести технологий, проверенных на практике, и трех – найденных в интернете
Единственный способ избежать случайного возгорания – плотно и надежно зажать контакты проводов. Это происходит с момента снятия изоляции: их сечение не может быть нарушено при деформации или подрезании металла провода.

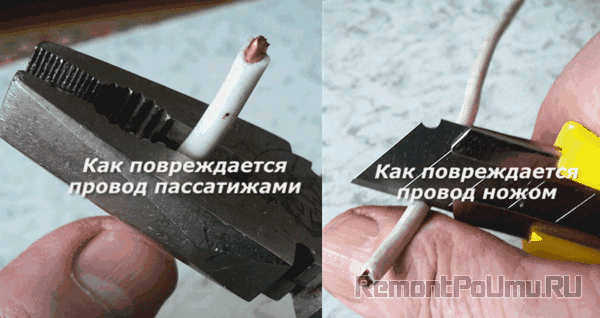

Часто ошибка кроется в инструменте, используемом монтажником. Всегда электрик снимает изоляцию плоскогубцами, бокорезами или кусачками. А его коллега использует очень острый строительный или канцелярский нож, с силой направляя его режущую кромку перпендикулярно проводнику, прорезая не только изоляцию.
Первая и вторая техники опасны, поскольку могут легко повредить проводящую область, особенно в случае проводника из мягкого металла. Это две распространенные ошибки.

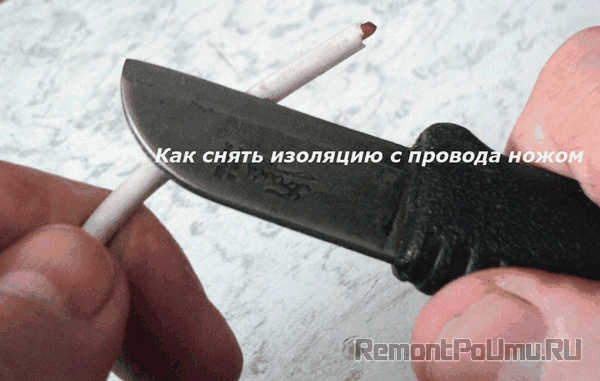

Электрический нож специально изготовлен с достаточно большим углом заточки для безопасного разрезания кабеля. Его лезвие должно быть установлено и направлено под острым углом к металлическому кабелю, чтобы режущая кромка скользила по нему и срезала только слой изоляции.

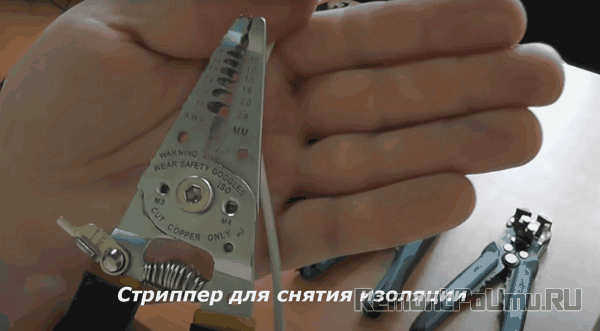

Еще лучше обрабатывать оболочку специальным инструментом для снятия изоляции, оснащенным калиброванными режущими кромками.
Производители выпускают множество разновидностей таких инструментов, приспособленных к различным сечениям и конструкциям проводов или кабелей. Съемник изоляции – это инструмент, который значительно сокращает количество проблем при монтаже.
Как работают винтовые соединения, какие 6 ошибок допускают новички

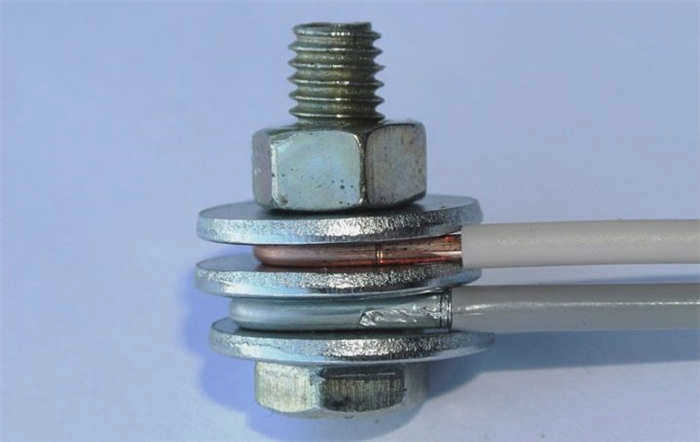

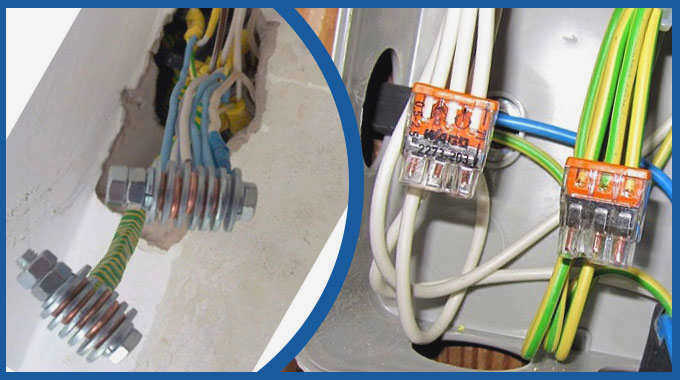

Я специально сфотографировал длинный болт. На ней видно, как кольца проводов надеваются на резьбовую часть, а между проводами и головкой болта и гайкой помещаются три стальные шайбы.
2 полезных видео о технике домашней электропроводки
С научной точки зрения, где приводится не одна таблица справочных материалов, мне понравилось видео, снятое владельцем "Записок электрика".
Технология соединения винтов и работа рифленой шайбы грамотно показаны владельцем Master Ok.
Рекомендую посмотреть оба видео. Материал от этих двух авторов полезен. Если после просмотра останутся непонятные вопросы, а они останутся после просмотра противоречивых комментариев под этими видео, задавайте их. В обсуждении следует учесть все нюансы, чтобы установить истину.
