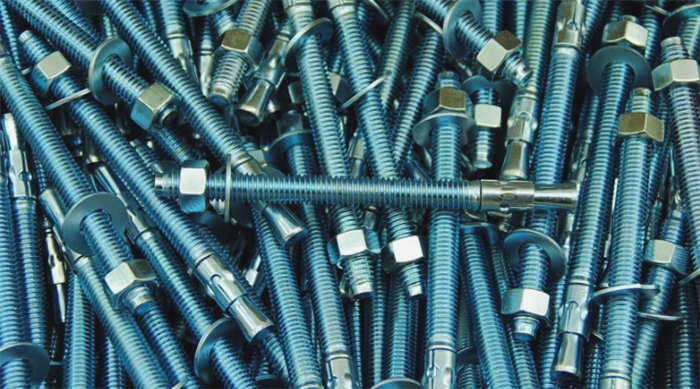

Высокая надежность клинового анкерного крепления обычно наблюдается, когда его разработчики принимают коэффициент безопасности 4/1. Проще говоря, вес подвешенного объекта не должен превышать четверть от фиксированного значения расчетной разрушающей нагрузки. Например, допустимый вес груза, прикрепленного к данному элементу, который установлен в предварительно напряженном бетоне В 20, составляет:

Размеры анкерных болтов. Версия 1.1 и 1.2. ГОСТ 24379.1.

В данной статье речь пойдет о производстве анкерных болтов по ГОСТ 24379.1-2012, 24379.1-80, их типах и размерах. Анкерные болты в основном используются в строительных работах, на начальных этапах возведения конструкций, каркасов. Они используются при возведении железобетонных фундаментов, для последующего крепления к ним деталей, оборудования и металлоконструкций.

Анкерные болты изготавливаются из углеродистой стали (Ст20, Ст3, Ст3сп), низколегированной стали (09Г2С) и нержавеющей стали (08Х18Н10).

Готовые анкерные болты при необходимости или по желанию заказчика покрываются специальными покрытиями. Болты с покрытием более устойчивы к агрессивным средам и, как показывает практика, имеют более длительный срок службы. Покрытие может быть грунтовкой или цинковой краской, что повышает коррозионную стойкость анкерных болтов. Примечание: Они также могут быть изготовлены без покрытия.

Существует несколько типов анкерных болтов, сегодня мы рассмотрим типы 1.1 и 1.2.

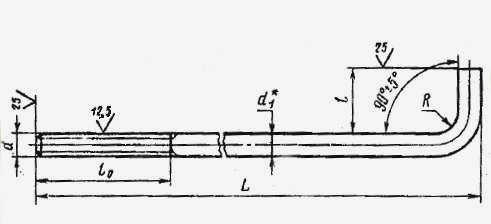

Рис. 1 Анкерные болты типов 1.1 и 1.2.

Как видите, их внешние отличия незначительны. Разница заключается в основании болта: плоское или изогнутое.

Первый тип анкерного болта 1.1 используется при строительстве основания зданий перед их заливкой.

Второй тип 1.2 используется в фундаментных колодцах зданий, после того как они залиты бетоном.

В зависимости от диаметра и материала анкера, его длина, вес и площадь поверхности будут различными. Для изготовления болта по ГОСТ 24379.1-2012 (24379.1-80) используются размеры, приведенные в следующих таблицах. В таблицах указаны все размеры и вес, необходимые для двух исполнений 1.1 и 1.2.

Исполнение 1.1 Анкерный болт по ГОСТ 24379.1.

d – номинальный диаметр резьбы, мм;

P – шаг резьбы, мм;

l – длина изгиба, мм;

R – радиус изгиба, мм.

Таблица 1.

Технические характеристики анкерного болта исполнения 1.1 в соответствии с. ГОСТ 24379.1-2012 (24379.1-80).

Описание

Анкерные болты – достаточно новый элемент, используемый современными строителями. Их основное и конечное предназначение – крепление тяжелых и крупных объектов. Сам болт должен быть прочным, а способ его крепления – надежным.

Это изделие имеет довольно простой внешний вид и незамысловатый принцип работы. Основой болта является металлический стержень с соответствующей резьбой. Такую деталь имеют все типы и подвиды болтов. Характерной особенностью анкерных болтов является то, что они имеют коническую форму в нижней части стержня. Также на резьбе имеется своеобразная "рубашка", которая выполняет очень интересную и важную функцию. На резьбу надевается гайка.

Итак, давайте посмотрим, как работает анкерный болт с гайкой. "Втулка", то есть цилиндрическая гильза, имеет прорези, расположенные вдоль основного резьбового стержня. После того как болт вставлен в специально прорезанное отверстие, на него надевается гайка. При затягивании гайки резьбовой стержень начинает двигаться вверх, а коническая часть в нижней части гайки начинает расширять втулку. Таким образом, через некоторое время коническая часть почти полностью окажется внутри гильзы и расширит ее на величину, равную диаметру основания конуса. Расширенная втулка будет удерживать соединенные части вместе.

Назначение шайбы под гайкой также простое. Шайба предназначена для того, чтобы гайка не выступала в металлическую втулку при затягивании.

обзор типов

В целом, сам анкерный болт с гайкой является одним из видов строительного анкера. Но в данном разделе также есть разбивка на группы. Для того чтобы понять, где используется каждый тип, необходимо рассмотреть его характеристики.

В настоящее время существует два типа анкерных болтов: обычный и двусоставной.

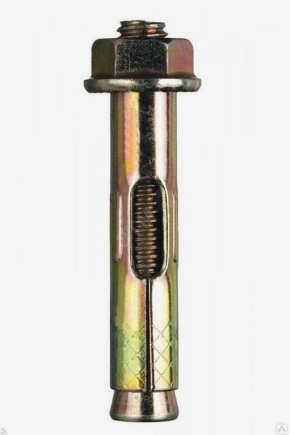

Обычные

Анкерные болты с гайкой, имеющие только одну гильзу, считаются обычными. Они также известны как гильзовые анкеры. В целом, этот вариант является наиболее распространенным и поэтому считается традиционным. Такой крепеж в некоторых случаях используется и в частном строительстве. Стоит отметить, что принцип работы обычных анкерных болтов очень похож на другой тип – клиновой болт.

Такой болт имеет две характерные особенности. Первая – это наличие только одной крепежной втулки, что приводит к тому, что болт используется только тогда, когда нагрузки не будут близки к экстремальным. Вторая особенность заключается в том, что благодаря единственной втулке болт легче затягивать, чем его конкурирующие подвиды.

Важно уточнить, что болты изготавливаются из различных материалов, поэтому при выборе данного типа анкерного болта важно учитывать, из чего он сделан.

Таким образом, этот тип больше подходит там, где необходимо сдерживать высокие, но не экстремальные нагрузки.

Двойные анкеры

Очень похожим на обычный анкерный болт с гайкой является еще один подвид таких болтов – двойной анкерный болт. В целом, принцип действия такой же. Однако есть одно существенное отличие, из которого вытекают все остальные особенности. Это отличие заключается в наличии двух крепежных втулок вместо одной.

Это обеспечивает более жесткое и надежное соединение двух деталей. Использование таких болтов рекомендуется именно в тех случаях, когда необходимо соединить две большие и тяжелые детали. Это несомненное преимущество данного типа болтов. Однако есть и недостатки, один из которых – более тугое затягивание болта. И действительно, гораздо сложнее получить два конуса внутри гильзы вместо одного.

Как выглядит маркировка?

Чтобы избежать необходимости постоянно измерять анкеры в процессе выбора или работы, на их гильзах выбивается маркировка для быстрого ориентирования. Вот пример маркировки отечественного анкера: М12 16х150. В данном случае M12 – размер резьбы, 16 – диаметр втулки и сверла, которым должно быть сделано отверстие, 150 – максимальная глубина, на которую необходимо просверлить материал, соответствующая длине фитинга. Маркировка может незначительно отличаться у разных производителей. Помимо вышеуказанной информации, маркировка может также указывать на максимальную толщину закрепляемого материала.

Для выбора подходящего анкера важно иметь четкое представление о материале, в котором он будет закреплен, чтобы определить минимально возможную глубину сверления. Обратите внимание, что в более рыхлом материале следует использовать более длинные анкеры. Также важно иметь хотя бы общее представление о нагрузке, которую должен выдерживать крепеж, чтобы не ошибиться при выборе подходящего диаметра крепежа.

Экономия при выборе такого специфического крепежа, как анкерный болт, может обойтись очень дорого. Короткий болт может быть вырван вместе с частью материала стены. Неправильное определение размеров может привести к деформации и ослаблению крепежа при высоких динамических нагрузках.

С другой стороны, увеличение параметров изделия приводит к серьезному увеличению стоимости.

На видео ниже показано, как правильно выбрать дюбель и колпачок.

Минимальная толщина основного материала

Толщина основного материала является одним из важных параметров анкера. Заявленная прочность анкера в конструкциях с тонкими стенами ни в коем случае не гарантируется. Расстояние от конца установленного анкера до внешней поверхности бетонного блока/плиты должно быть равно или больше полутора диаметров.

Исходя из этого условия, можно рассчитать толщину материала основания для анкера M 12, установленного на глубину 85 мм. Она не должна быть меньше 103 мм (85 + 1,5×12 = 103).

Расстояние между точками крепления

Шаг установки клиновых анкеров M 12 не менее важен. Зоны напряжения вблизи анкеров увеличиваются. В результате не исключено появление трещин в бетоне. В справочных материалах рекомендуются следующие рекомендации:

• Расстояние между краями креплений должно составлять не менее 5 диаметров анкера;
• Межцентровое расстояние: мин. 10 диаметров анкера.

Следующие значения (единица измерения: миллиметры) встречаются в руководствах по строительству для клиновых анкеров. расстояние:

• минимальное от края – 60:
• стандартное от края – 105;
• минимальное расстояние от центра до центра – 70;
• стандартное расстояние от центра до центра – 210.
