Анкеровка плит перекрытия между собой

Место установки должно быть оснащено необходимыми инструментами и оборудованием:

Как правильно анкеровать плиты перекрытия

Важным этапом в формировании горизонтальной несущей поверхности плиты перекрытия из железобетонных изделий является анкеровка плит перекрытия. Его цель – скрепить отдельные плиты между собой, а также соединить их с несущими стенами, чтобы исключить возможность обрушения конструкции при определенных видах воздействия. Затем швы заделываются цементно-песчаным раствором для предотвращения коррозии металлических соединений. СНиП II-22-81 в пунктах 6.35-6.39 указывает на необходимость стягивания плит для предотвращения смещения.

Проектирование анкерных соединений

Целью таких проектных решений является реализация оптимальной схемы анкеровки в конструкции здания, создание жесткого пространственного каркаса конструкции и исключение возможности смещения перекрытия. Схемы анкеровки основываются на расчетах нагрузок, учитывающих деформацию фундамента, возможные осадки, смещения и другие факторы. Выбор конфигурации анкерного крепления основывается на конструктивных параметрах, в частности, на типе опоры плиты перекрытия.

Как правило, при строительстве небольшого односемейного дома с использованием плит перекрытия расчеты анкерных креплений не выполняются. Плиты перекрытия крепятся друг к другу и к стенам обычным способом в соответствии со стандартными решениями.

Важно: Расчеты необходимы только в случае несимметрично разной толщины несущих стен.

Подготовительный этап

Важным фактором для беспроблемного монтажа является организация подготовительных работ. Очень часто подготовительным работам уделяется мало внимания, и недостатки в организационном процессе обычно приводят к недостаткам и дефектам в работе.

Выравнивание поверхности фундамента

Подготовка фундамента к монтажу плит включает в себя проверку и, при необходимости, выравнивание его верхней горизонтальной поверхности с помощью нивелира. Это делается в следующем порядке:

1. Определите верхнюю точку фундаментной ленты.
2. Установите несколько небольших маяков по периметру фундамента.
3. Если разница в высоте составляет менее 5 см, то весь фундамент или его часть будет ровной – это допустимая погрешность, так как невозможно сделать фундаментную ленту практически идеально ровной.
4. Перед заливкой фундамента из блоков ФБС соседние блоки скрепляются (стягиваются, анкеруются) между собой витой проволокой диаметром 3-4 мм через монтажные петли элементов.
5. Если имеются большие перепады высоты ленты, стяжка армируется двумя параллельными прутками металлического профиля диаметром 10-14 мм по всему периметру, что часто бывает при использовании блоков ФБС.
6. Если имеются значительные перепады уровня фундамента, поверхность можно выровнять с помощью обычного полнотелого кирпича.
7. Иногда для создания толстого выравнивающего слоя используется опалубка из досок.

При строительстве одно- или двухэтажных частных домов используются различные типы фундаментов. Фундамент дома может быть монолитным или блочным, свайным или столбчатым. Выбор фундамента зависит от типа грунта, на котором строится дом, и ряда других критериев. Обязательным условием для монтажа железобетонных плит является ровная, горизонтальная поверхность фундаментной ленты.

Плиты перекрытия для малоэтажных зданий

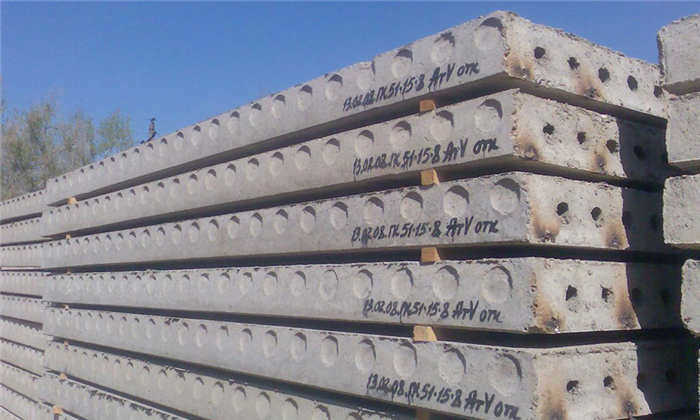

Из широкого спектра железобетонных плит, используемых в малоэтажном жилищном строительстве, наиболее популярны многопустотные плиты серий ПБ и ПК. Они одинаково просты и удобны в монтаже. Количество типоразмеров с небольшим (300 мм) увеличением длины позволяет перекрыть практически любой пролет в жилом доме. Разница между сериями заключается в технологии производства.

ПК

Изготавливается традиционным способом с использованием опалубки. Наиболее практичная ширина изделия 1 м 20 см помогает снизить транспортные расходы – ширина погрузочного ящика позволяет перевозить два ряда плит одновременно. Не рекомендуется обрезать изделие по длине, так как несущая способность значительно снижается. Продукт производится с приемлемой поддержкой с 2 и 3 сторон.

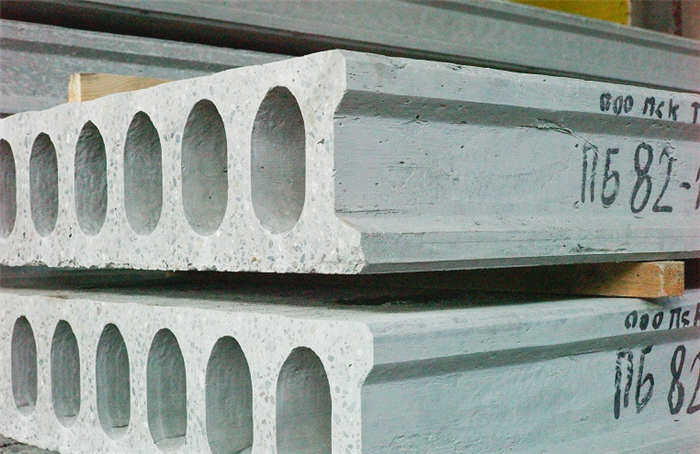

PB

Современная бесшкальная конвейерная технология, используемая при производстве плит, позволяет разрезать их по длине, так как арматура в этих плитах расположена несколько иначе. Несущие свойства плит оптимальны для строительства небольших жилых зданий. Панели имеют более гладкую поверхность, чем панели ПК.

Способы анкеровки

Существует два способа крепления бетонных плит друг к другу и к наружным стенам:

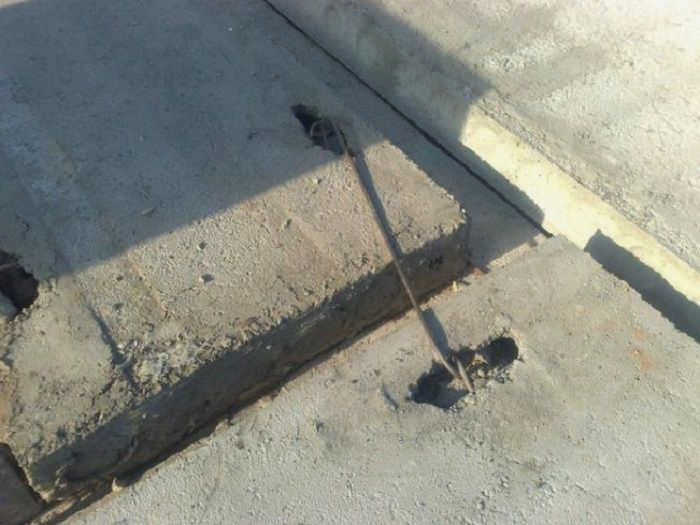

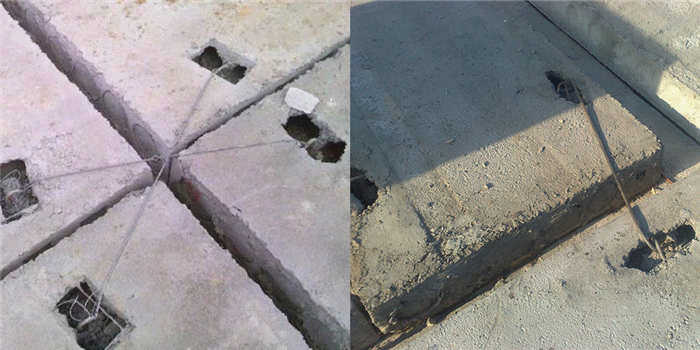

1. С помощью арматуры они крепятся к монтажным петлям железобетонных изделий. При этом образуется соединение между стенами с помощью L-образных стержней. Если монтажных петель нет, арматурные стержни крепятся к плите с помощью сварки, плита укладывается в швы между соседними железобетонными плитами, после чего швы заполняются бетоном.
2. При изготовлении кольцевого анкера – железобетонные плиты зажимаются по длине железобетонной полосой, напоминающей полосу арматуры. В частности, по длине укладываемых плит возводится опалубка шириной 100-150 мм, в опалубку устанавливается арматурный каркас, который затем заливается бетонным раствором. Для создания каркаса арматура крепится между собой по всей длине с нахлестом 400-500 мм с помощью вязальной проволоки.

Какие элементы используются в пустотных плитах перекрытия?

Для крепления пустотных плит перекрытия в конструкциях используются такие материалы, как

• Вязальная проволока сечением 4-6 мм.
• Арматура класса А-III, закрепленная сварным соединением. Диаметр стержня должен быть 10 мм или более.
• Соединение с несущей стеной осуществляется с помощью L-образных элементов из арматуры класса A-III, край берется и крепится к петле арматуры, другой край помещается в шов бетонного раствора, который применяется при установке боковых секций по всей длине и ширине каркаса.

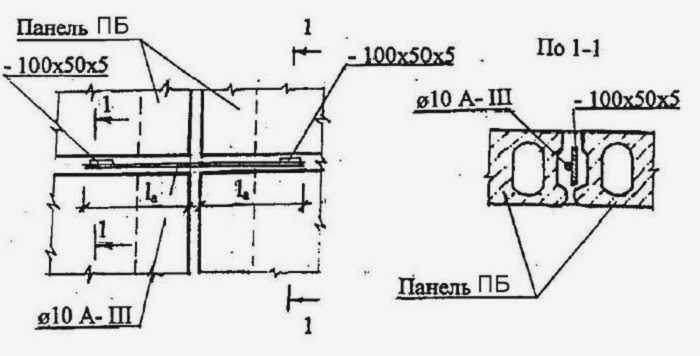

Анкеровка железобетонных плит, где не предусмотрены монтажные петли, производится арматурой класса А-III, плиты крепятся к концам арматуры сваркой, состав плиты – металл толщиной 5 мм. Данные конструкции устанавливаются в стыках железобетонных изделий над внутренними стенами.

Особенности анкеровки различными методами

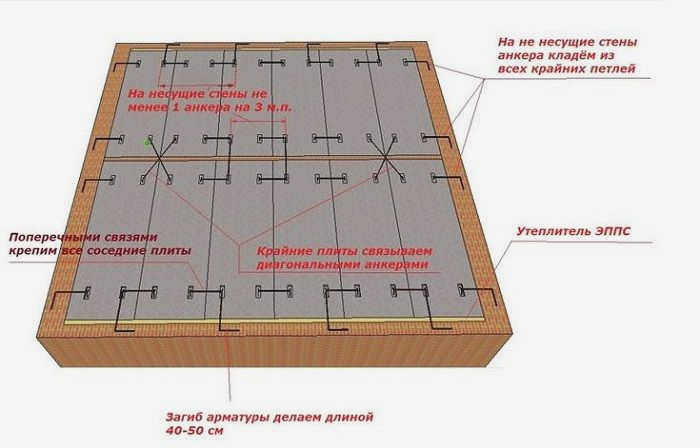

Анкерное крепление железобетонных плит перекрытия всегда можно найти в проекте здания. Если здание возводится без проекта, то следует использовать универсальную схему анкеровки:

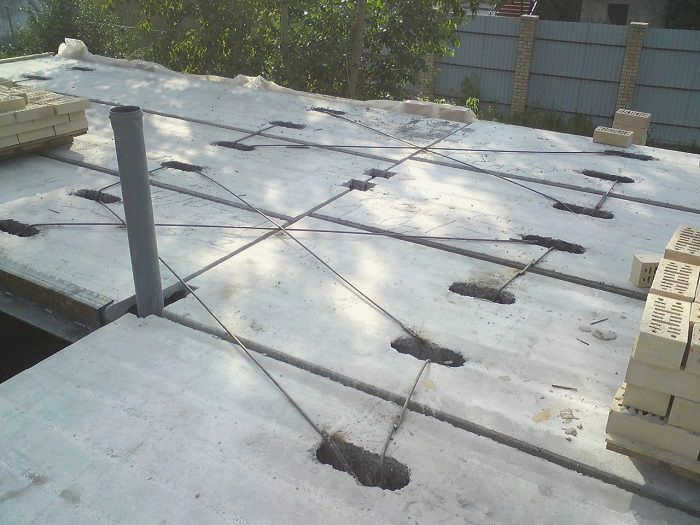

• Смежные железобетонные плиты крепятся друг к другу с помощью П-образных перемычек.

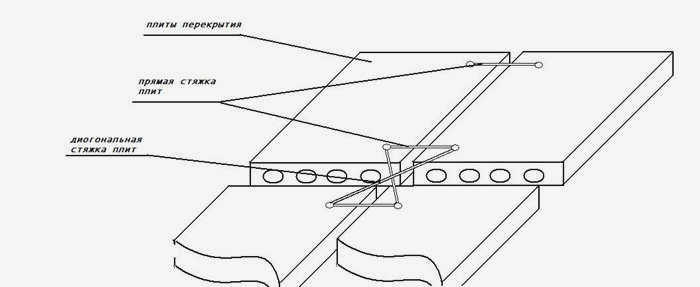

• Кроме того, все соседние железобетонные плиты закреплены поперечными связями.
• Последние два элемента крепятся друг к другу с помощью диагональных связей.

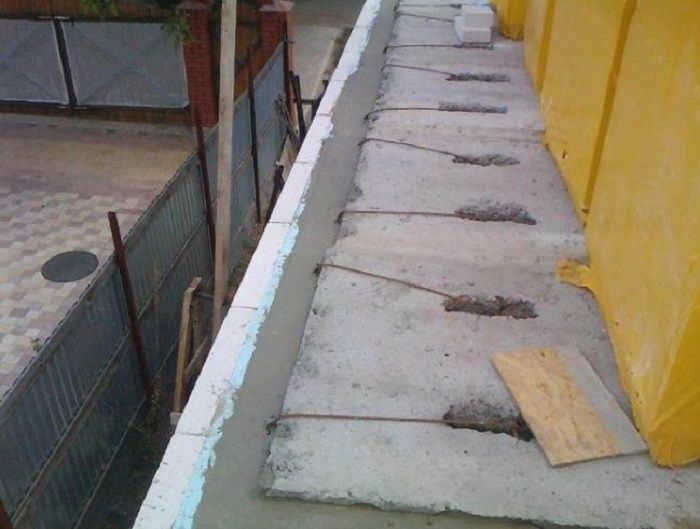

• Плита крепится к стене с помощью L-образных анкеров с шагом от 400 мм до 500 мм.

Если используется арматура класса A-III, анкера изготавливаются путем загибания концов и вставки их отдельно в монтажные петли плиты, а также путем сварки. При соединении стержней между собой сваркой они должны быть плотно натянуты.

В случае анкеровки с использованием 4-6 мм вязальной проволоки существенных различий в расположении связей нет. В частности, в этом случае сварка заменяется скручиванием двойной проволокой.

Другим эффективным методом анкеровки является использование бетонного кольцевого анкера. Он такой же, как и традиционная монолитная сейсмополоса, только выполняется в одной плоскости с железобетонными плитами, а не под ними, как традиционная армирующая полоса. Этот способ трудоемок и должен применяться в районах с повышенными техногенными условиями, а также для крепления элементов, где в блоке нет монтажных петель.

Как избежать повреждения крепежа?

Особого внимания заслуживает вариант крепления, при котором используется сварка. В этом случае следует обратить внимание на качество сварки: сварной шов не должен разрушаться под воздействием нагрузки, которая прикладывается в процессе эксплуатации здания.

При выполнении анкерных соединений с использованием сварки прутка необходимо соблюдать следующие правила:

• Для получения качественного соединения необходимо использовать электроды типа Э46 (типа АНО-4, АНО-21, ОЗС-6) с площадью поперечного сечения 3-4 мм.
• Длина сварного шва должна составлять 80-100 мм.

Применение анкеровки одним из вышеперечисленных способов не оставляет задачи хорошо спрятать арматуру в глубине раствора, обычно стяжка наносится на плиты перекрытия, это необходимо для защиты арматуры от внешних повреждений, которые могут привести к коррозии анкерных связей.

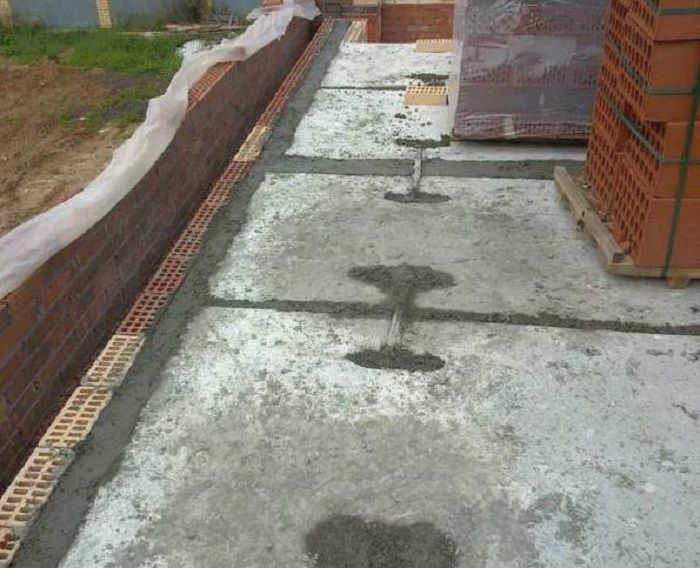

Для предотвращения попадания влаги и загрязнений в щели монтажных петель и зазоры между плитами перекрытия необходимо своевременно заделывать цементно-песчаным раствором или бетоном.
