Ваша собственная антенна DVB-T2 для цифрового телевидения

Надежная антенна и хороший сигнал – что еще нужно телезрителям для просмотра любимых каналов? Но если с качеством сигнала ничего нельзя поделать, то проблемы с приемом можно решить с помощью домашней антенны для цифрового эфирного телевидения. Если использовать прямые руки и тщательно следовать приведенным ниже инструкциям, результат может быть даже лучше, чем при использовании заводского устройства.

Во-первых, давайте определимся, что именно мы ловим.

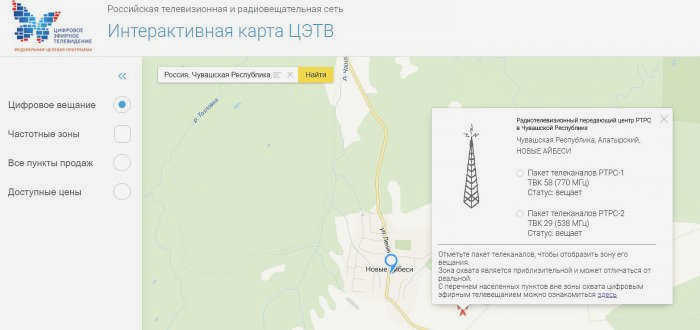

В России после введения федерального цифрового вещания два мультиплекса – набор из 20 каналов в государственном пакете – должны приниматься на всей территории страны (за исключением некоторых регионов, где оказалось дешевле разрешить всем жителям бесплатно пользоваться спутниковым вещанием). Два мультиплекса – набор из 20 каналов в государственном пакете – должны приниматься бесплатно и транслироваться открыто на UHF, хотя и в цифровом виде.

Поэтому для приема каналов в диапазоне UHF необходимо построить телевизионную антенну.
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения

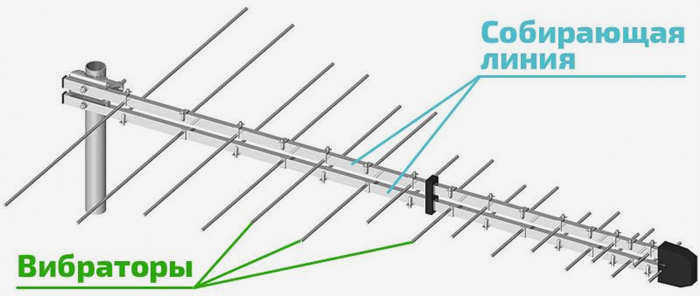

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с длиной волны, половиной или четвертью ее. Диапазон ДМВ означает, что длина радиоволн будет меньше метра (например, для распространенного диапазона передачи 650 МГц это будет 0,46 м). Получается, что разброс элементов должен быть равен или в два раза меньше этого значения. Это должно стать основой для изготовления собственной антенны для цифрового телевидения.

Сложно ли сделать самодельную антенну?
Сложно! Легко!

Существует множество различных конструкций, которые подходят для приема DVB-T2: диапазон FM-радио и условия его приема были тщательно изучены многими поколениями радиолюбителей и физиков.

Ниже приведена сравнительная таблица с характеристиками самых простых и эффективных самодельных антенн для цифрового телевидения:

Кабель петлевой антенны

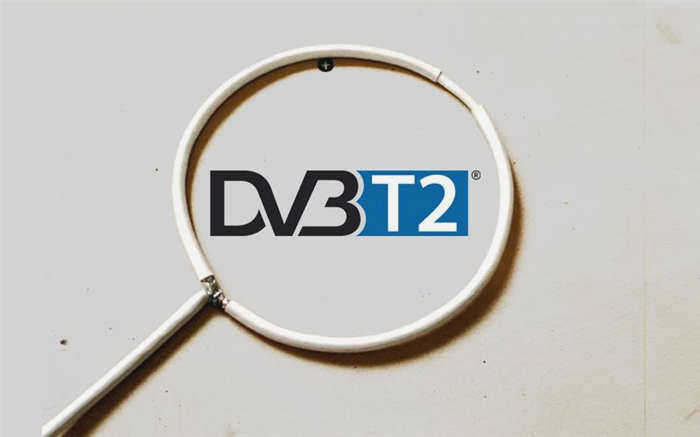

Самой простой бытовой телевизионной антенной является петлевая антенна. Для этого потребуется только сам кабель (желательно с медной жилой), нож, плоскогубцы и F-образный штекер, который необходим для подключения к телевизору.

По ссылке находится пошаговое руководство по изготовлению антенны из телевизионного кабеля.

В двух словах это выглядит следующим образом:

1. Возьмите отрезок коаксиального кабеля (желательно с медным центральным проводником) длиной около полутора метров.
2. Снимите изоляцию с центрального проводника и экрана на одном конце.
3. Через 22 см центральный проводник будет обнажен.
4. Еще через 22 см удалите экран.
5. В последнем разрезе центральный проводник и обнаженная оплетка оборачиваются вокруг экрана, образуя кольцо.
6. На другой конец кабеля устанавливается вилка.

• Простой в изготовлении. Зная, где что резать и что укорачивать, его можно изготовить за 5 минут.

• Подходит в качестве комнатной антенны в условиях сильного сигнала, но не более. Нет смысла подключать к нему усилитель, хотя некоторые пытаются это сделать (в частности, производители коммерческих петлевых рамочных телевизионных антенн, основанных на том же принципе).

Петлю можно усовершенствовать, используя вместо кольца катушку кабеля с заранее рассчитанным радиусом, улучшив качество сборки (одновременно снизив потери) и рассчитав согласование. Однако единственное преимущество этого типа в том, что он самый примитивный. Проще просто ухватиться за изолированный коаксиальный кабель или кусок провода, вставленный в центральное гнездо антенного штекера на телевизоре.

Материалы:

• 3 мм медный провод – 112 см.

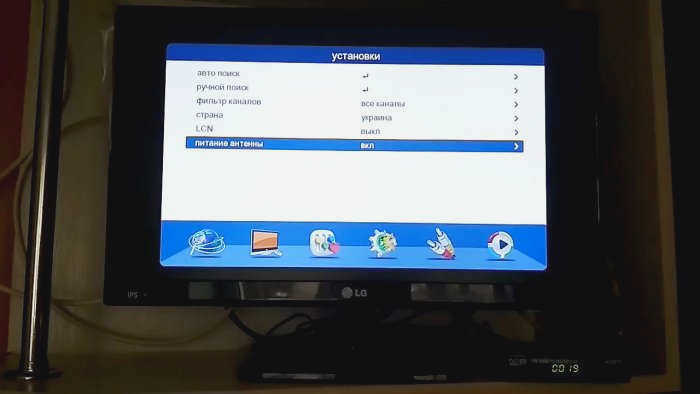

• Антенный усилитель типа SWA-99999 или другой – http://alii.pub/656e84.
• Коаксиальный телевизионный кабель;
• Кусок вязальной проволоки или нейлоновая кабельная стяжка;

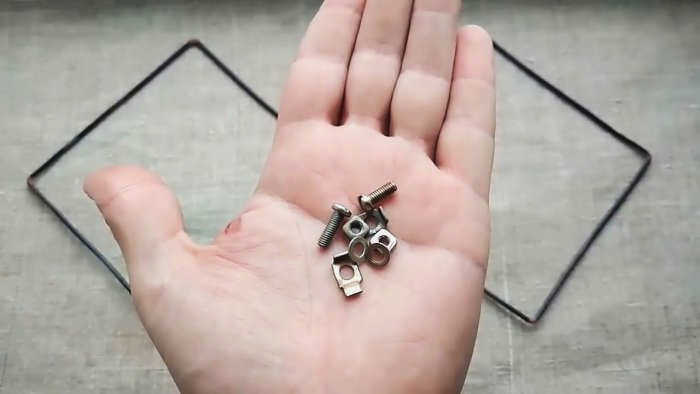

• Винты, зажимы и шайбы.

Сборка антенны

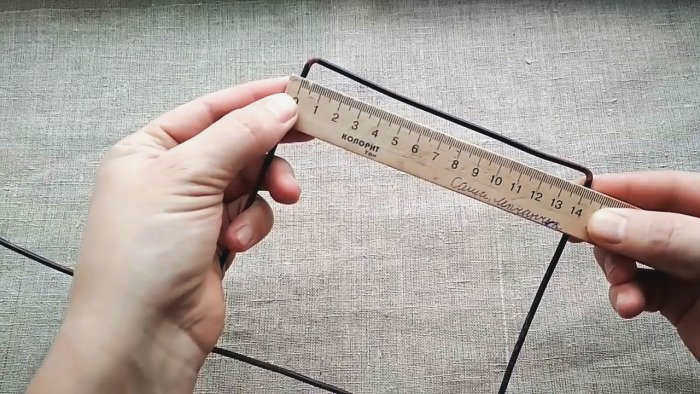

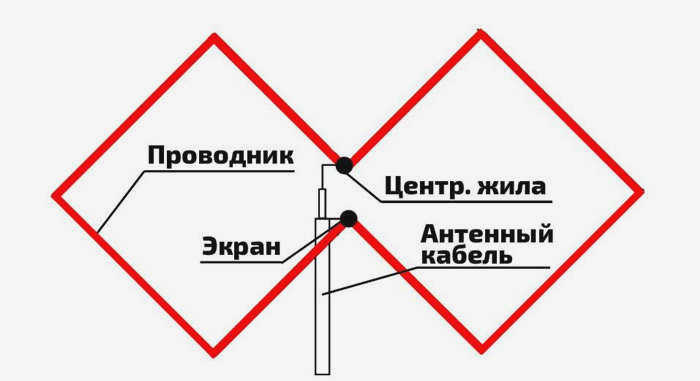

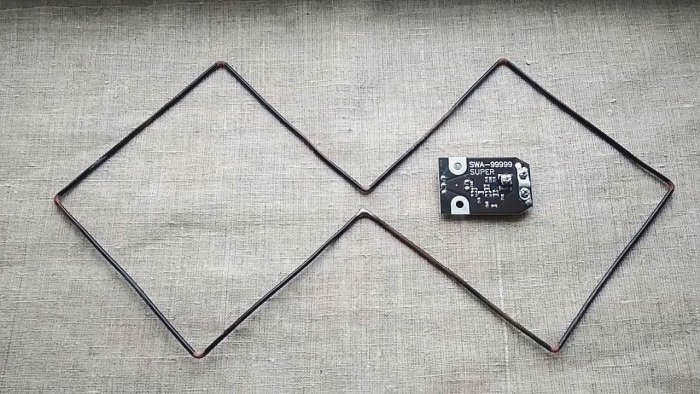

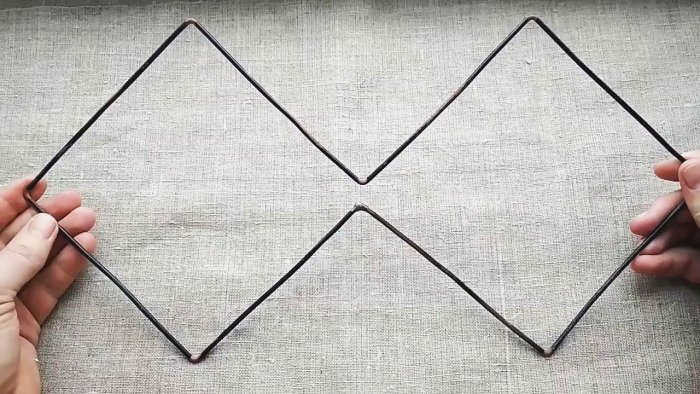

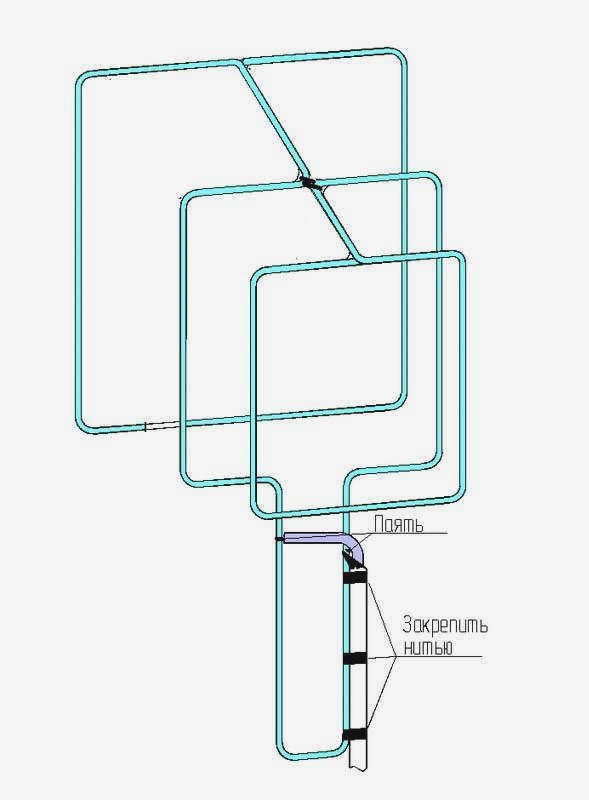

Согните 2 соединенных квадрата со сторонами 14 см из цельного куска медной проволоки длиной 112 см. В результате должна получиться рамка антенны, как показано на фото. Концы проволоки должны быть припаяны. Расстояние между выровненными углами квадратов равно расстоянию между монтажными отверстиями усилителей.

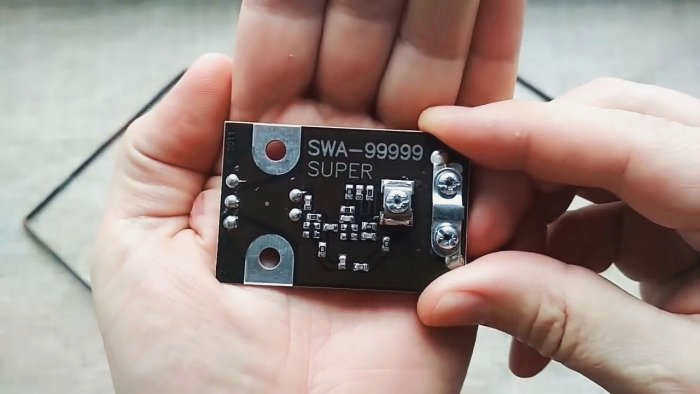

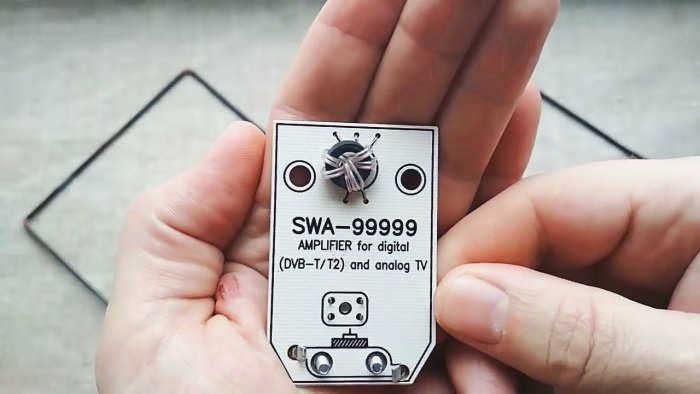

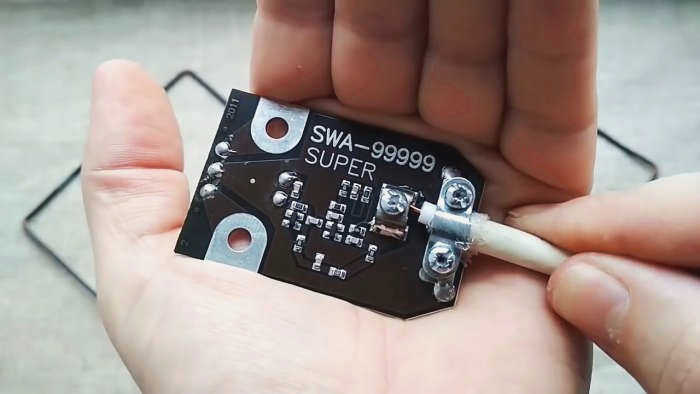

Коаксиальный кабель зажимается на плате усилителя. Следите за тем, чтобы оплетка кабеля не касалась центрального проводника и клеммного винта.

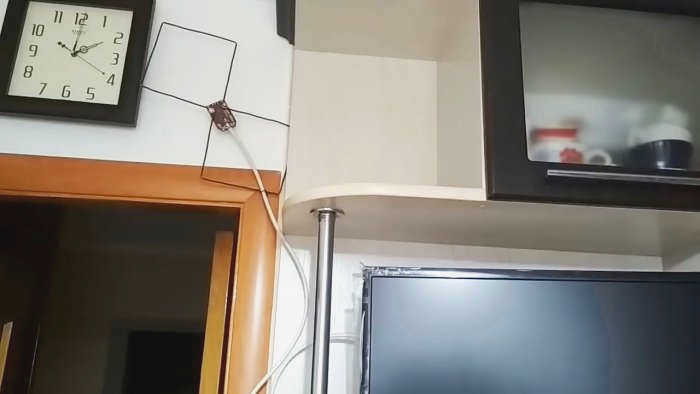

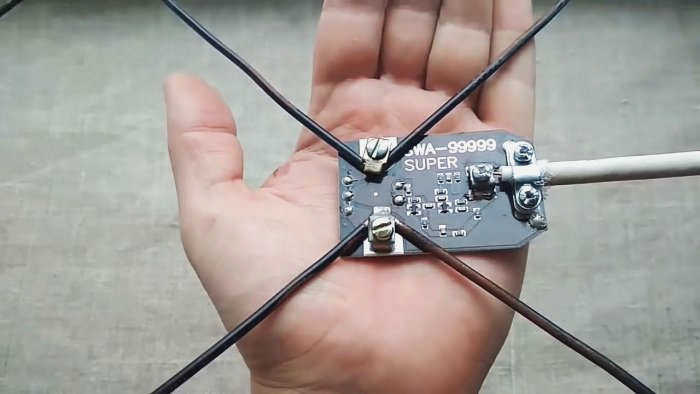

Усилитель крепится к раме проволочной антенны с помощью хомутов, винтов и гаек. Кабель крепится к раме с помощью стяжной проволоки. Если антенна будет размещена на улице, необходимо позаботиться о герметизации платы. Ее можно завернуть в пакет и заклеить скотчем или хранить в подходящей коробке, как в случае с обычными решетчатыми антеннами для аналогового телевидения.

Первая самодельная антенна: штыревая антенна

Это, безусловно, самая простая антенна. По сути, она представляет собой кусок провода длиной 1/4 волны.
Возьмите кусок кабеля, закрепите конец под штекером.

Зажмите его и закрутите вилку.

Снимите изоляцию с куска.

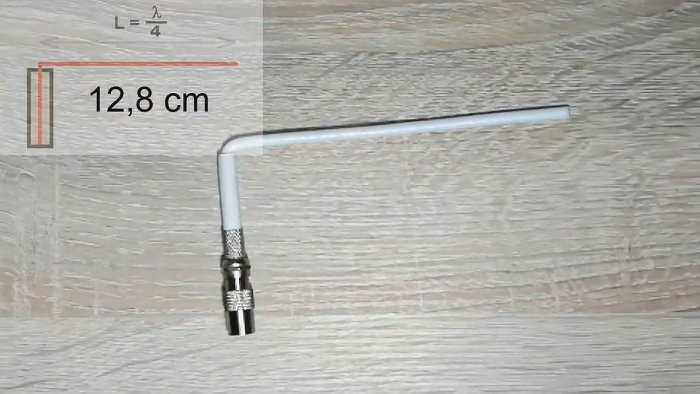

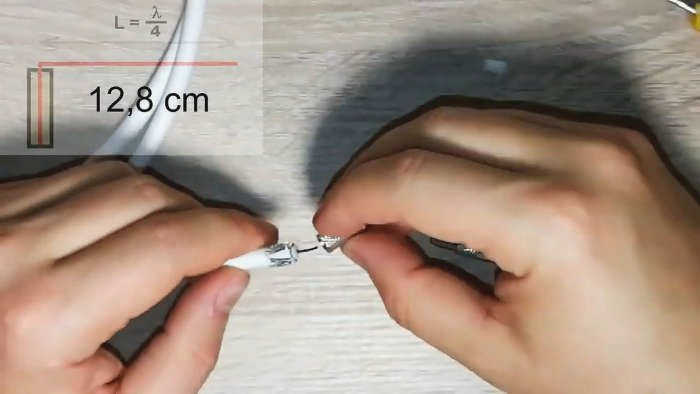

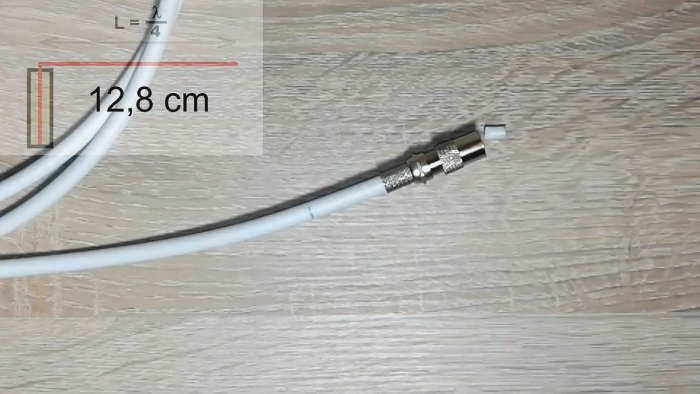

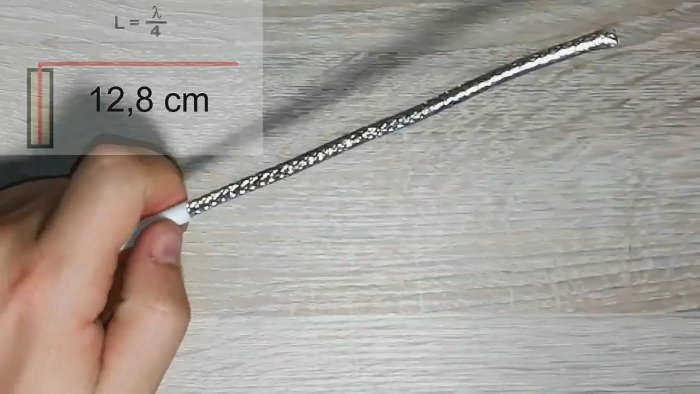

Затем удалите экранирующий слой. Затем согните его к переходу и отмерьте линейкой 12,8 см (1/4 длины волны) и отрежьте лишнее.

На этом этапе антенна готова! Вы можете подключить ее к телевизору или приставке и пользоваться ею. (Более аналоговый вариант здесь – https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)

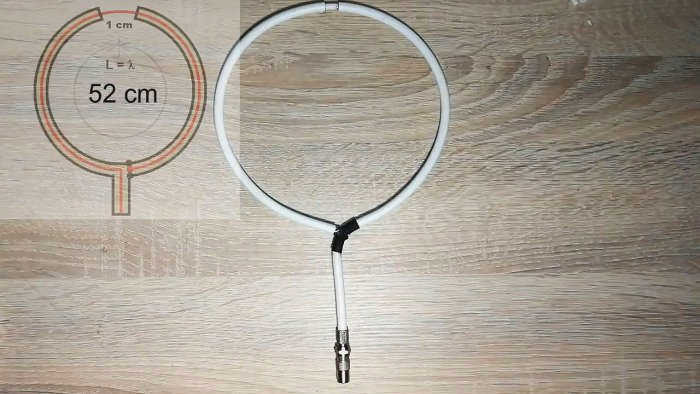

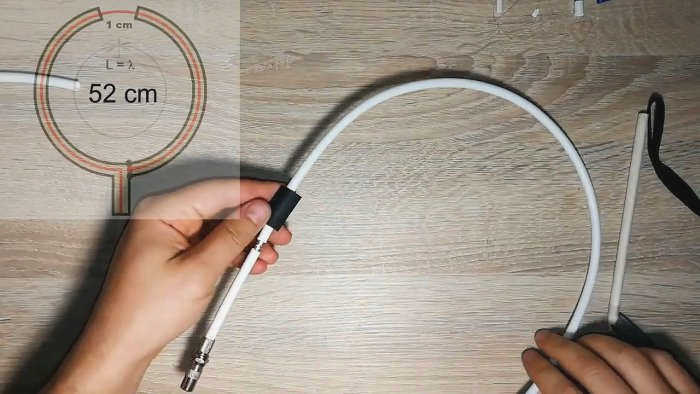

Второй вариант антенны для DVB-T/T2: петлевая антенна.

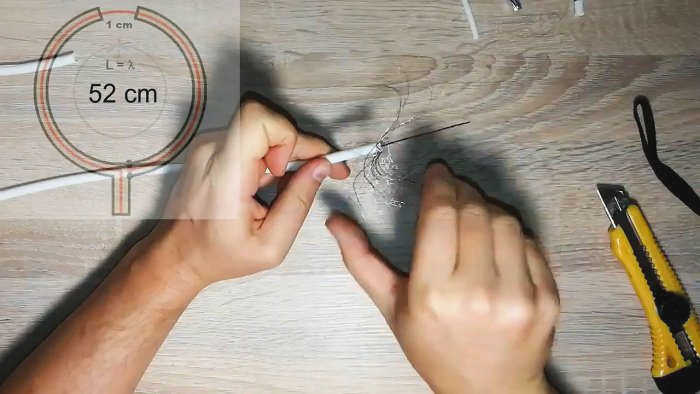

Это также легко сделать. Удаляем кабель с одной стороны на 5 см. Снимаем верхнюю изоляцию и изоляцию жилы кабеля.

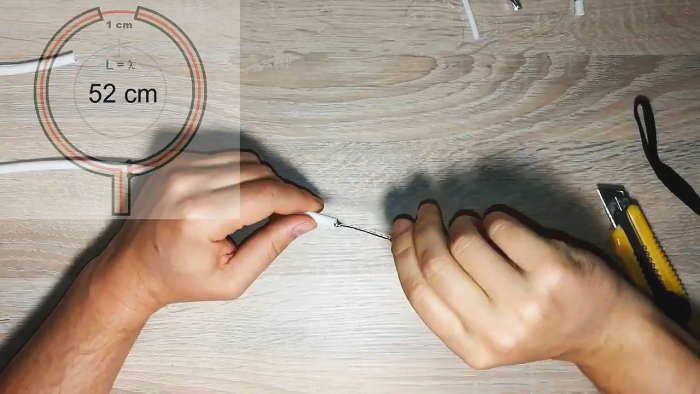

Соединяем-скручиваем экранирующий слой с жилой.

Теперь отмерьте 52 см от начала соединения и снимите около 0,5 см изоляции с экрана (можно использовать термоусадочную муфту).

Укоротите оголенный конец до этого отрезка, прикрутив к нему жилу.

Ровно посередине удалите сантиметр изоляции с экранирующего слоя.

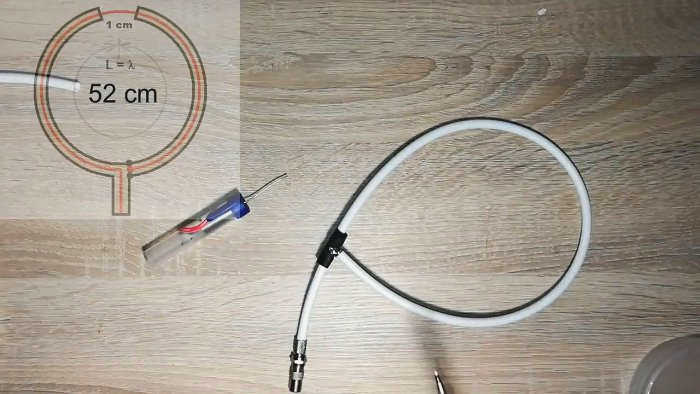

Это удобно сделать с помощью канцелярского ножа. Штекер был прикручен заранее. Теперь можно использовать антенну (аналогичный вариант здесь – https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).

Для мобильных телефонов

Обычные телефоны GSM основаны на приеме ультракоротких волн (UHF) частот 900 или 1800 МГц. Чем выше это значение (короче длина волны), тем дальше доходит сигнал, но тем хуже он обходит препятствия. Например, в бетонных джунглях GSM 900 МГц работает лучше, чем GSM 1800 МГц за городом или в сельской местности.

В современных телефонах уже невозможно свободно подключить внешнюю антенну. Однако в каждом из них есть встроенная антенна, а разъем является универсальным. Поэтому в районах, где нет сотовой связи, вы можете найти старый телефон с антенной для подключения или разобрать новый и подключить к нему внешнюю антенну.

Как мы уже выяснили, нас интересует дальняя связь GSM на частоте 900 МГц.

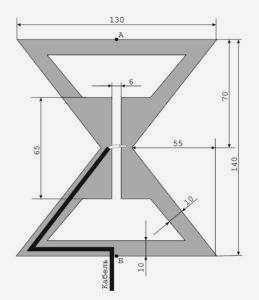

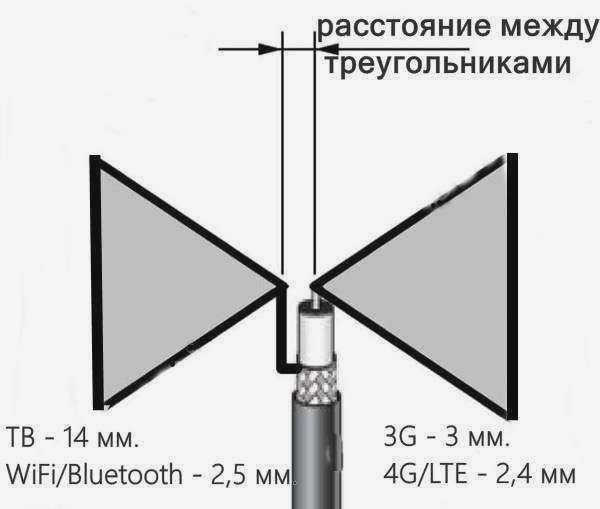

Длина волны для GSM составляет: 300/900 МГц = 333 мм, а ромб имеет размеры 83,5 на 80 мм.

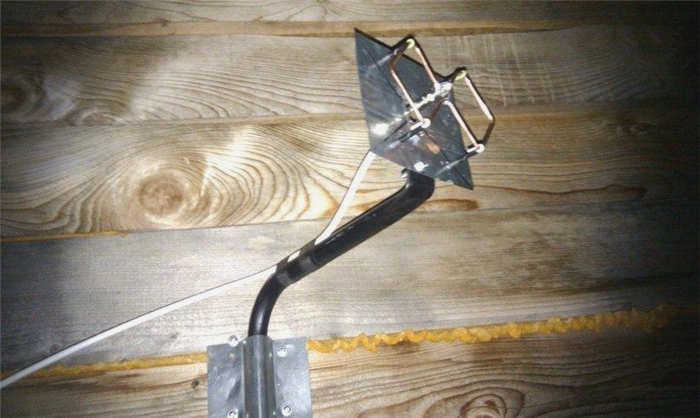

Живые примеры

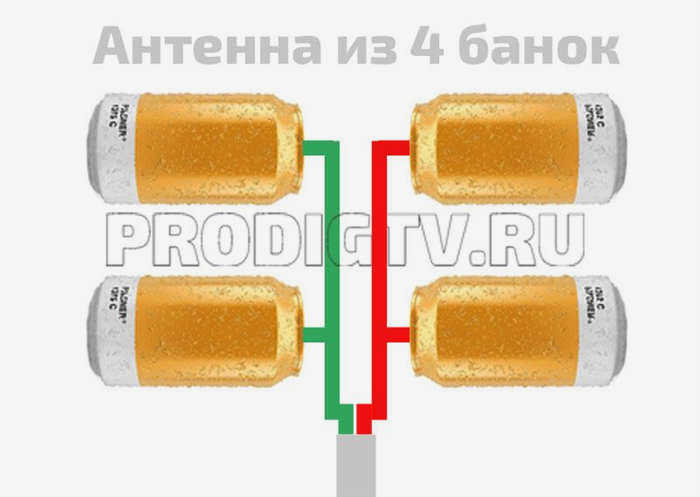

На крышке бутылки объемом 5 л С мелкоячеистой сеткой С крупноячеистой сеткой LTE Удобный захват 1 Удобный захват 2 Абонентская опция 3G

Все принципы передачи информации, описанные в этой статье, основаны на радиоволнах. Несмотря на прогресс и увеличение скорости передачи информации, принципы радиотехники остаются неизменными. Антенна Харченко – это простое и эффективное устройство для приема слабых сигналов как цифрового телевидения, так и мобильного интернета.
