Как правильно армировать реечный фундамент – схемы
При строительстве дома на реечном фундаменте возникает вопрос об армировании. Арматура закладывается в бетонную конструкцию для увеличения ее прочности на изгиб, так как бетон обладает очень низкой способностью поглощения импульса. Для того чтобы предотвратить проблемы с ленточным фундаментом в будущем, необходимо тщательно изучить армирование ленточного фундамента.

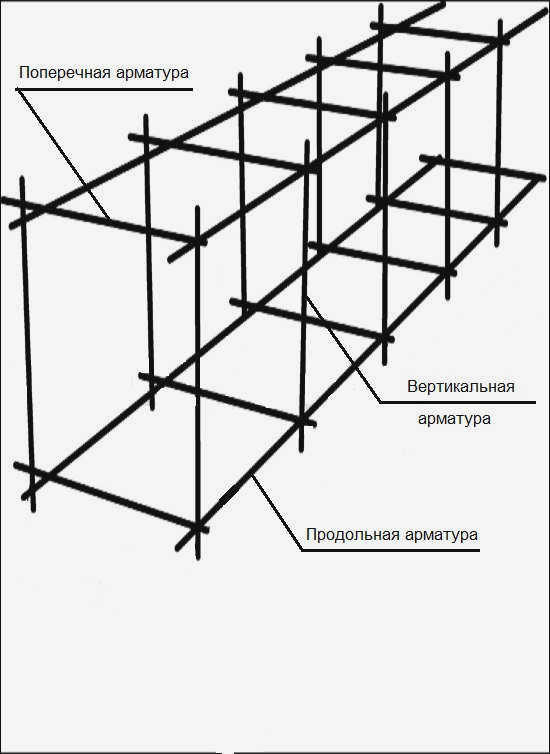

Размещение арматуры в конструкции и общие положения
Арматура, заложенная в бетон, различается по своему назначению:
- Продольные горизонтальные Продольные горизонтальные стержни (рабочая арматура). Расположенные вдоль ленты, они несут изгибающую нагрузку. Диаметр должен быть выбран в соответствии с расчетами. Для конструкций толщиной 15 см и менее арматура укладывается в один слой. Для элементов толщиной более 15 см (ленточные фундаменты) используется арматурный каркас, который обычно состоит из нижней и верхней арматуры. В ленточных фундаментах диаметры продольных стержней для каркаса могут быть разными, но нижние стержни всегда принимаются большего или равного (для малых нагрузок) диаметра.
- Горизонтальное поперечное армирование (хомуты). Обеспечивают совместную работу продольной арматуры и соединяют арматурный каркас в единое целое. Разрабатываются по конструктивным соображениям (без расчетов).
- Вертикальные (хомуты). Если толщина конструкции превышает 15 см, необходимо связать не только продольные прутья по горизонтали, но и верхнюю и нижнюю части арматурного каркаса. Эту функцию берут на себя вертикальные хомуты. Диаметр и расстояние между ними определяются конструктивными соображениями.
Для каждого типа арматуры отдельно рассматриваются:
- диаметр
- расстояние между прутьями;
- количество стержней.
Общие требования, которые будут подробно описаны ниже, следующие
- Марка стали;
- класс арматуры;
- защитный слой.
Сколько арматуры необходимо?
Прежде чем отправиться в магазин за покупкой материала, необходимо знать, сколько арматуры вам понадобится для армирования фундамента. Для этого нужно заранее продумать, какая схема армирования ленточного фундамента будет лучшим выбором, и сделать расчеты для конкретного участка.

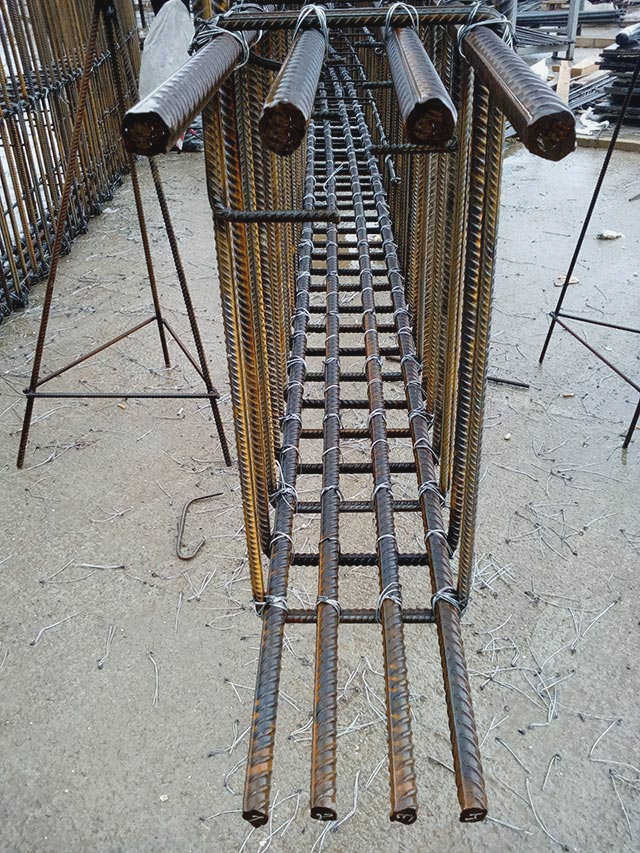

Пример армирования ленточного фундамента
При строительстве небольших домов, гаражей и бань обычно используется следующая конфигурация каркаса:
- 2 полосы: верхняя и нижняя;
- Каждая полоса состоит из 3-4 арматурных стержней;
- Оптимальное расстояние между прутьями – 10 сантиметров. Обратите внимание, что расстояние от арматуры до края будущего фундамента должно быть не менее 5 сантиметров;
- Соединение полос производится с помощью хомутов или арматуры с интервалом 5-30 сантиметров, в зависимости от площади армирования.
Это оптимальная схема. Теперь, зная размеры будущего здания, нетрудно произвести соответствующие расчеты.
Предположим, что вы хотите построить просторный каркасный или брусовой дом площадью 150 квадратных метров с наружными стенами периметром 50 метров. Проведем расчеты на этой основе. При армировании ленточного фундамента мы будем использовать СНиП и описанные выше особенности.
У нас есть две ленты с тремя прутьями в каждой. Итого – 6 умножить на 50 = 300 метров армирования основания. Рассмотрим количество перемычек, которые укладываются с шагом в 30 сантиметров. Для этого делим 50 метров на 0,3. Это дает нам 167 штук. Поперечные перемычки в этом фундаменте будут иметь длину 30 сантиметров, а вертикальные – 60 сантиметров. Для вертикальных перемычек нам понадобится 167×0,6×2=200,4 метра. Для уровня 167 x 0,3 x 2 = 100,2 метра. Всего вам понадобится 300 метров толстой ребристой арматуры и 300,6 метра более тонкой гладкой арматуры. Получив эти цифры, можно смело отправляться в магазин за материалом – ленточный фундамент без арматуры долго не прослужит. Некоторые эксперты рекомендуют брать на 10-15 процентов больше арматуры. В конечном итоге вам понадобится определенное количество материала для армирования угловых участков ленточного фундамента, и он будет потрачен на создание соединения.
Что используется для связывания каркаса?
Правила армирования ленточных фундаментов заставляют отказаться от сварки в пользу вязки, так как при сварке металлические прутья теряют свою прочность до 2-2,5 раз на сварных соединениях.. Кроме того, в этих местах наиболее вероятно появление коррозии, которая может разрушить арматуру в течение нескольких лет, значительно снизив надежность и долговечность фундамента. Единственное приемлемое соединение – склеивание. Это сложный этап, который займет много времени у неопытного пользователя. Однако многое зависит от используемого инструмента.

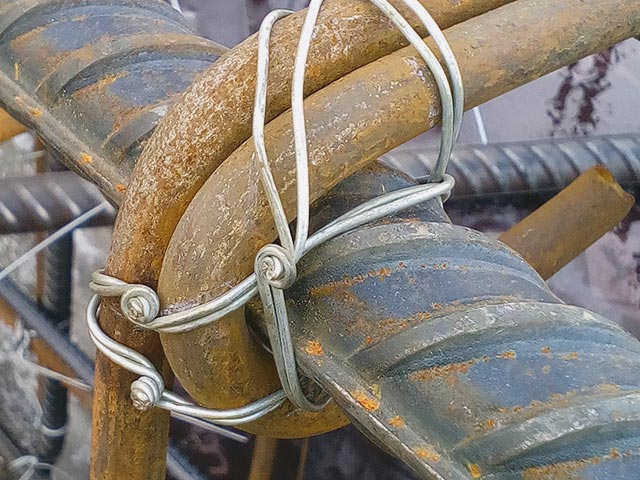

Надежный узел для вязки арматуры

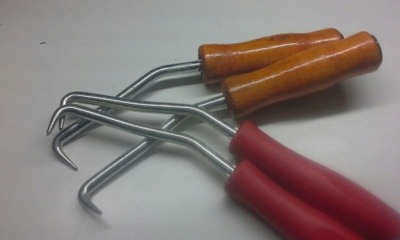

Классическим инструментом для вязки арматуры в ленточных фундаментах является специальный вязальный крючок. Используя его, опытные мастера могут делать до 12-15 узлов в минуту (конечно, если вязальная проволока заранее подготовлена и отрезана). Главным преимуществом этого варианта является доступная цена – крючок можно купить во многих магазинах за сто рублей или даже дешевле. Минус – скорость работы с ним невелика, даже для мастеров. Учтите, что вам придется сделать сотни вязок, даже если нужно укрепить фундамент небольшого размера.

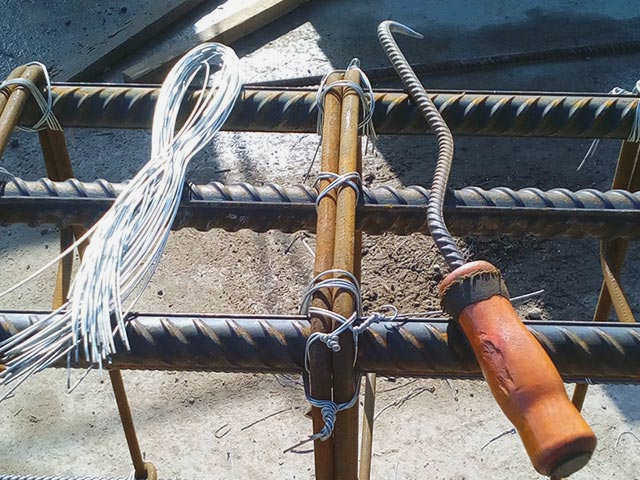

Проволока и крючок для обвязки каркаса
Если вы хотите закончить работу как можно быстрее, можно использовать специальный вязальный крючок. Работая с ним, даже неопытный пользователь легко сделает 25-30 узлов в минуту. Другими словами, производительность возрастет как минимум в два раза. К сожалению, стоимость такого оборудования не маленькая – от 50 000 и выше. Кроме того, для его работы требуется специальный провод – обычный провод может не подойти. Это еще больше увеличивает стоимость. Но если у вас есть возможность арендовать вязальный пистолет на несколько часов или на день, смело соглашайтесь на такое предложение, но обязательно уточните максимальный диаметр арматуры, которую он может связать. Работая с качественным инструментом, вы потратите максимум день на установку каркаса – правильное армирование реечного фундамента станет намного проще и быстрее. Если работать вручную, процесс может занять неделю и более.
Важные принципы армирования.
При возведении фундамента важно не только следовать схеме его расположения, но и учитывать несколько важных моментов:
- Необходимо соблюдать расстояния между арматурой. Важно, чтобы вертикальные прутья находились на расстоянии 50-80 см друг от друга, не больше и не меньше.

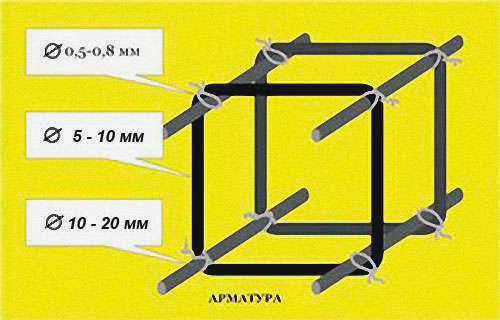

- Важно понимать, что диаметр основной (рабочей) арматуры должен быть 10-20 мм, чтобы обеспечить хорошее армирование. Дополнительная арматура может быть диаметром 4-10 мм.
- Необходимо соблюдать порядок армирования: сначала в грунт забивается вертикальная арматура, а затем к ней снизу и сверху приваривается горизонтальная арматура.

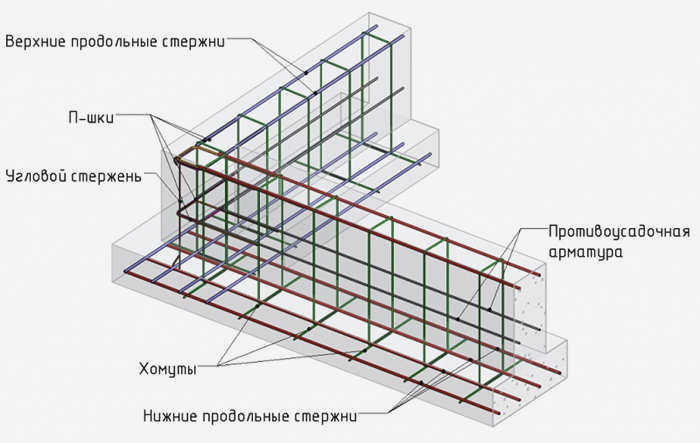

- При армировании углов фундамента лучше избегать стыков в углах и использовать гнутые прутья.
Какой тип арматуры лучше всего использовать для армирования?
Без арматуры не обойтись, но для того, чтобы металлический каркас был прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно выбрать тип арматуры, особенно если фундамент делается своими руками. Поэтому при выборе арматуры важно обращать внимание на ее обозначения:
- Индекс С – указывает на то, что арматура поддается сварке.
- Индекс К – указывает на то, что арматура достаточно устойчива к коррозии металла и не ломается под нагрузкой.
Если выбранная арматура не содержит ни одного из этих индексов, лучше отказаться от ее использования, так как она не подходит для фундамента и не гарантирует качественное основание.
Особенности мелкозаглубленных фундаментов
Мелкозаглубленные фундаменты обычно используются при возведении легких или временных зданий. Также они используются при возведении жилых зданий на особо прочных, неподвижных грунтах.
Все вышеперечисленные области применения предъявляют менее жесткие требования к фундаментам. Фундаменты могут быть не заглубленными, а не заглубленными, и могут быть менее тщательно армированы.
Это означает, что арматура может иметь меньший диаметр и большее расстояние между поперечинами. Однако углы должны быть укреплены по всем правилам, иначе они станут слабым местом в конструкции.
Наиболее распространенные ошибки
Самая распространенная ошибка – отступление от основных принципов армирования углов. В таких случаях основные продольные прутья просто накладываются на углы и связываются между собой.
Однако такой тип крепления плохо работает под нагрузкой. Связь быстро разрушается, и, если не закрепить углы, конструкция неизбежно разрушится.
Конструкторы допускают и другие ошибки:
- Отсутствие связующих элементов между внешним и внутренним контурами каркаса;
- Сварные элементы могут иметь угловые соединения;
- Вязка выполняется не по технологии, а просто скручиванием обычной проволокой;
- Основание фундамента не связано с арматурными лесами;
- Каркас формируется без внутреннего контура.
Ошибки, допущенные при строительстве фундамента, невозможно исправить без демонтажа здания. Избежать их можно, только заранее подготовив хороший проект и пригласив квалифицированных, ответственных строителей.
