Армировка газобетонной кладки

Результатом является количество стержней, необходимых для армирования данной стены. Все значения вводятся в единицах измерения.

Армирование газобетонных блоков арматурой

При правильной цене газобетонные блоки обладают отличными теплоизоляционными свойствами, просты в установке и могут быть перемещены. Однако преимущества ячеистого бетона имеют и недостатки. К ним относится слабая устойчивость к изгибающим нагрузкам, что приводит к появлению трещин в кладке стен в результате естественной осадки фундамента. Усиление бетона арматурой помогает избежать этого – и не компенсирует низкую прочность, как ошибочно полагают многие.

Давайте разберемся во всех нюансах армирования кладки и рассмотрим, какой тип арматуры использовать для блоков из ячеистого бетона.

Нужно ли армировать газобетон и почему?

Армирование газобетонных блоков минимизирует риск появления трещин в кладке – это основная причина его применения. Эта операция не является обязательной и одинаковой для всех проектов; ее целесообразность оценивается в каждом конкретном случае.

• В большинстве случаев проекты усиливаются перемычкой, перекрытием и опорой для стропил.
• Для поддержки стропил и перекрытия обычно устанавливается круглая монолитная балка с внутренней рамой. Она огибает все стены по периметру, включая фронтонные стены, поэтому ее называют фронтонной стеной.
• Парапетные зоны требуют дополнительного усиления – в этом случае арматура в газобетонных блоках укладывается в предварительно вырезанные пазы в горизонтальной поверхности стены.
• Армирование других участков стены может не потребоваться, и практическая целесообразность его применения должна быть доказана.

Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

В качестве дополнения: В некоторых случаях выполняется вертикальное армирование, например, при строительстве в сейсмически нестабильном регионе. Тогда через определенные промежутки в кладке прокладываются вертикальные каналы с использованием блоков со сквозными пустотами. В них вставляются стальные прутья диаметром 12-14 мм, а затем заливается обычный тяжелый бетон. Аналогичная процедура выполняется и для колонн.

Какая толщина арматуры необходима для ячеистого бетона?

Арматурные стержни для ячеистого бетона рассчитываются исходя из размеров сечения стены. Минимальная площадь поверхности используемых стержней составляет 0,02% от рабочей площади кладки.

Например, армирование газобетонных блоков с сечением 300 мм осуществляется с помощью арматуры с площадью поверхности 7,5 мм². Она обеспечивается двумя продольно расположенными стержнями диаметром 8 (класс AIII). Если двухрядное армирование невозможно, то армирование может быть выполнено в один ряд. Диаметр арматуры для армирования ячеистого бетона в этом случае просто должен быть больше – 10AIII.

Общие требования

Согласно требованиям ГОСТ Р 57265, кладочная сетка называется арматурной и производится как конструкционный строительный материал из высокопрочных полимерных связующих или металлических стержней для армирования стен и отделочных слоев.

Основными областями применения арматурной сетки являются:

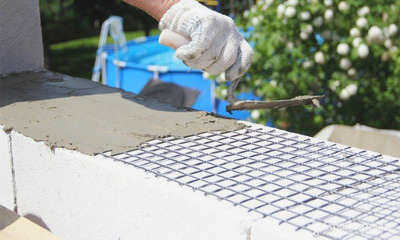

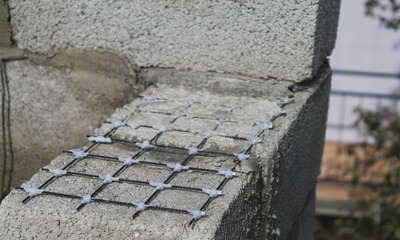

• Укладка горизонтальными рядами.
• Устройство швов в двухслойной кладке из ячеистого бетона с отделочным кирпичом.
• Армирование штукатурной отделки.

Армирующие сетки для таких стен группируются в зависимости от типа используемого материала:

1. металл;
2. композитная арматура.

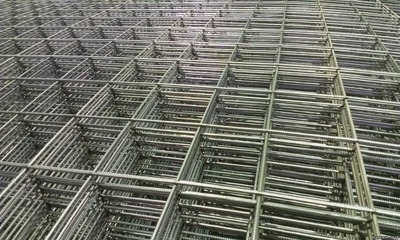

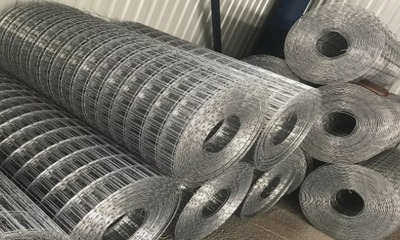

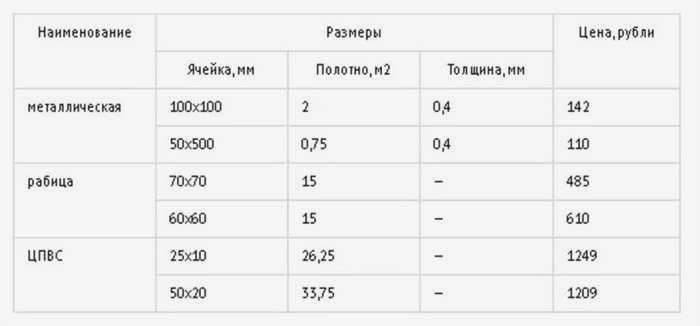

Для стальных матриц важна конфигурация ячеек, их распределение и диаметр арматурной проволоки. Наиболее популярные армирующие сетки для стен из газобетона выпускаются длиной до 9 м и шириной до 4 м, с D-армированием от 3 до 5 мм и ячейками 50×75 мм.

Они могут иметь различную конфигурацию:

• прямоугольные;
• плетеная;
• ромбическая;
• сетка.

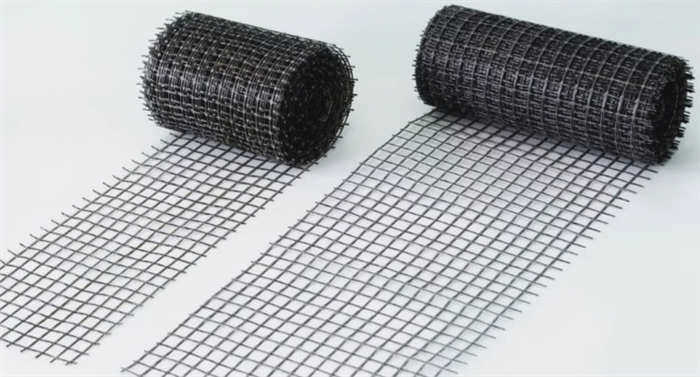

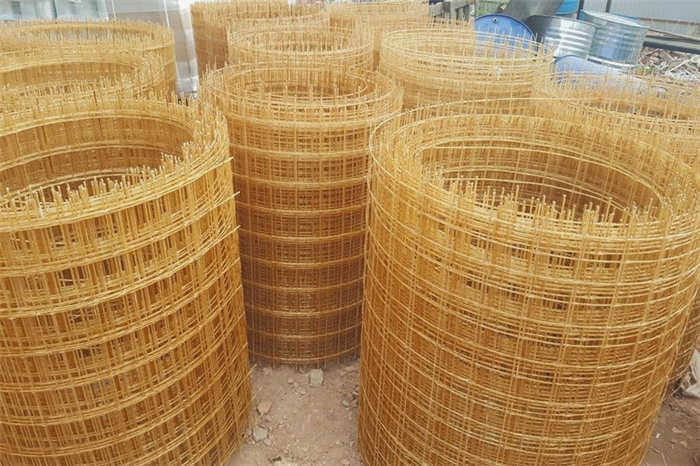

Композитные сетки группируются в зависимости от типа армированного наполнителя:

• ASC стеклокомпозит.
• AAC арамидный композит.
• ABC базальтовый.
• ААС композит.
• АУК углеродный композит.

Композитные сетки выпускаются размером от 4 до 200 мм. Меньшие используются для армирования финишных слоев, а большие – для армирования стен.

Ячейки таких сеток прямоугольные или квадратные. Пластиковые сетки выпускаются как в листах, так и в рулонах с диаметром проволоки более 5 мм.

Почему они используются в кладке AAC?

Арматура используется в кладке для того, чтобы Повысить общую механическую прочность конструкции.

Это предотвращает растрескивание стен в процессе усадки. Растягивающие нагрузки эффективно компенсируются установкой базальтовой или металлической арматуры.

Это потребует от строителя точного соблюдения требований проекта и норм, касающихся качества изготовления арматурной сетки, ее размеров и расстояния между рядами.

Для большинства проектов достаточно установить арматурную сетку в 3-4 ряда газобетона. Точнее, этап установки сетки определяется классом прочности газобетонных блоков. Для класса B2.0 и ниже сетка устанавливается чаще, а для класса B2.5 и выше – реже.

Армирование начинается с 0-го ряда путем укладки матрицы на основание. Армирование газобетона в жилищном строительстве недопустимоОтсутствие армирования газобетона в жилищном строительстве недопустимо, так как это значительно снижает несущую способность стен и, соответственно, срок службы дома.

Это связано с такими факторами, как:

1. Высокая водопоглощающая способность газобетона, что приводит к снижению морозостойкости стен здания.
2. Концентрированная влага в толще блока расширяется при отрицательных температурах и разрывает блоки изнутри.
3. Снижение несущей функции стены и фундамента усиливает усадочные процессы.

Использование кладочной сетки для стен из газоблоков значительно укрепляет конструкцию дома и не увеличивает стоимость проекта. Поэтому у застройщика нет финансовых причин отказываться от этой простой технологии защиты дома.

Зачем армировать

8100 руб/м3

Газосиликат характеризуется низкими показателями прочности на сжатие и устойчивости к "изгибающим" нагрузкам. Это справедливо даже для конструкционных блоков с плотностью D500 и D600 и классами прочности 3,5-5,0.

Нагрузка на кладку может возникнуть при деформации и осадке фундамента, установке оконных и дверных проемов, кладке потолков и стропил. Кроме того, при строительстве стен из газосиликатных блоков возможно появление усадочных трещин, вызванных температурой.

Во избежание деформации стены следует армировать. Как указано в организационном стандарте Национальной ассоциации производителей автоклавного ячеистого бетона СТО НААГ 3.1-2013 "Конструкции из автоклавного ячеистого бетона в строительстве зданий и сооружений. Принципы проектирования и конструирования", требования к армированию стен определяются на основании результатов расчета в соответствии с требованиями СНиП.

Где армировать

Независимо от типа конструкции и параметров используемых блоков, существуют места, где необходимо армирование для обеспечения прочности всей конструкции:

• Первый ряд кладки. Она должна быть армирована по всей ширине стены – ведь именно она первой принимает на себя все нагрузки: снизу от фундамента и сверху от всей возводимой конструкции;
• Сама стена армируется через каждые 100 см кладки. Места армирования определяются высотой блоков: каждый пятый ряд армируется на высоту 200 мм, каждый четвертый – на высоту 250 мм. Это особенно важно, если расстояние между этажами превышает три метра. Если длина стены превышает шесть метров, армируется каждый четвертый ряд;
• участки, где газосиликатная кладка сочетается с кирпичом или другими видами строительных блоков – здесь параметры прочности и деформации стены резко меняются;
• Углы здания и стыки стен – наиболее ответственные и чувствительные к возможным деформациям участки;
• Оконные и дверные проемы – сверху и снизу, в зоне парапета. Участки под перемычками должны быть усилены;
• Ряд кладки, поддерживающий промежуточные блоки перекрытия, которые оказывают значительную нагрузку на нижележащие ряды;
• Верхний ряд (контур) кладки из газобетона под опорой крыши. Выполните монолитное армирование по периметру здания в месте опирания стропил;
• Возможно также вертикальное армирование. При возведении стены через равные промежутки укладываются блоки со сквозными отверстиями. Таким образом, образуются вертикальные каналы. В эти каналы укладываются стальные арматурные стержни и заливаются бетоном. Этот метод используется для колонн и конструкций в сейсмоопасных регионах.

Что такое армированный ячеистый бетон?

За последние полвека полнотелые кирпичи уступили место легким материалам, но требования к устойчивости кладки к растрескиванию остаются прежними. На первых порах кладка из пористого кирпича велась на жестких цементно-песчаных растворах, поэтому армирование сеткой стало нормой. Что касается блоков из ячеистого бетона, то кладка из них вообще не армировалась до конца 1980-х годов. Во всяком случае, в рекомендациях по применению этих стеновых материалов, разработанных в 1986 году (Институтом Кучеренко), указаний по армированию не было.

Нужно ли армировать газобетонные блоки?

Рекомендации в современной строительной документации также сильно отличаются. Так, например, в пункте 6.4.13 Стандарта организации строительства (СТО), разработанного Центром ячеистого бетона, говорится, что в малоэтажном строительстве стены, опирающиеся на перекрытия, не требуют дополнительного армирования.

СТО НААГ 3.1 от 2013 года содержит несколько иную информацию. Согласно пунктам 2.3.11 и 2.3.12, армирование требуется при отсутствии деформационных швов на глухих прямых участках во избежание образования трещин и раскрытия трещин. Рекомендуется укладывать арматуру горизонтальными рядами с максимальным шагом 100 см. В этом случае площадь армирования должна быть пропорциональна площади поперечного сечения кладки (не менее 0,02% от площади поперечного сечения кладки).

Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Внимание: Здесь речь идет о стержневой арматуре. Однако при переходе на тонкошовную кладку, где толщина клеевого слоя не превышает 2 мм, мы обнаружили, что это не очень удобно, так как отверстия приходится делать более глубокими. Поэтому из оцинкованной стали были изготовлены плоские арматурные корзины из проволоки толщиной 1,5 мм, серпентинированной и приваренной к рабочим стержням.

Технология армирования

Способ правильного армирования ячеистого бетона зависит от типа используемой арматуры. Она либо укладывается в толщу растворных швов, либо параллельно им в траншеи 2,5 * 2,5 см укладываются бетонные мини-полосы. Второй способ используется чаще и может считаться классическим, поэтому мы будем говорить в основном о нем.

Прорези можно вырезать различными способами:

1. Ручной шовнарезчик. Почти нет пыли, но довольно трудоемко.
2. Электрическая шлифовальная машина. Быстрый и простой способ, но поднимает тучу пыли.
3. Электрическая врезная машинка. С ним легко работать, пазы делаются быстро и практически без пыли, но он дорогой, если вы покупаете его только для разового использования.

Усиление первого ряда

Если толщина стены менее 200 мм, арматура укладывается в один ряд, если толще – в два ряда. Арматуру следует укладывать в середине стены или, если рядов два, на расстоянии 60 мм от края блоков.

После того как разрез сделан, необходимо удалить из него пыль, после чего пазы увлажняются и наполовину заполняются раствором. В них вставляются арматурные стержни, после чего раствор наносится на блоки. На глухой стороне стен ряды армирования являются непрерывными – если длины прутьев не хватает, они соединяются внахлест не менее чем на 60 см.

Армирование оконных проемов

В стенах с проемами армирование под и над проемом выполняется независимо от порядка рядов и только на определенных участках: вдоль нижнего края проема и над ним. Глубина армирования за краем проема может быть рассчитана путем деления ширины проема на 3 – скажем, 250/3=84 см с каждой стороны.

Некоторые европейские производители (например, H+H) рекомендуют размещать арматуру на расстоянии не менее 90 см от края проема. Аналогично, разные источники дают разные значения для размещения арматуры в кладке в опоре перемычки – одни производители дают не менее 20 см, другие – 25 см. Но самое главное – концы этих стержней, поскольку они не связаны общим контуром перемычки, должны быть загнуты под прямым углом и установлены в пазы правильной формы. Аналогичным образом арматурные прутья укладываются над проемом, который будет перекрыт без перемычки.
