Армопояс для газобетона под балки перекрытия

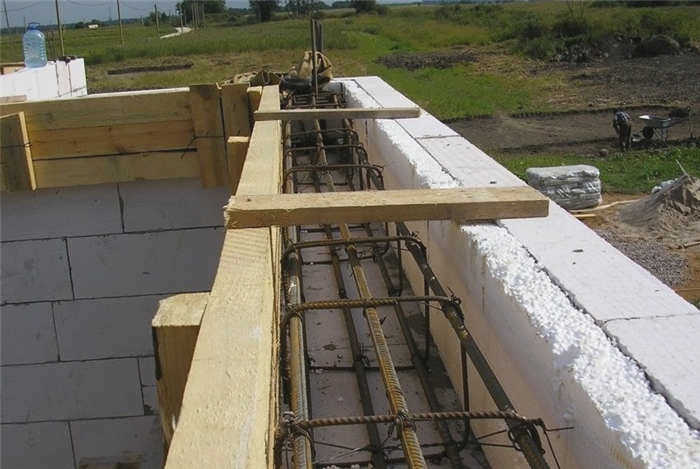

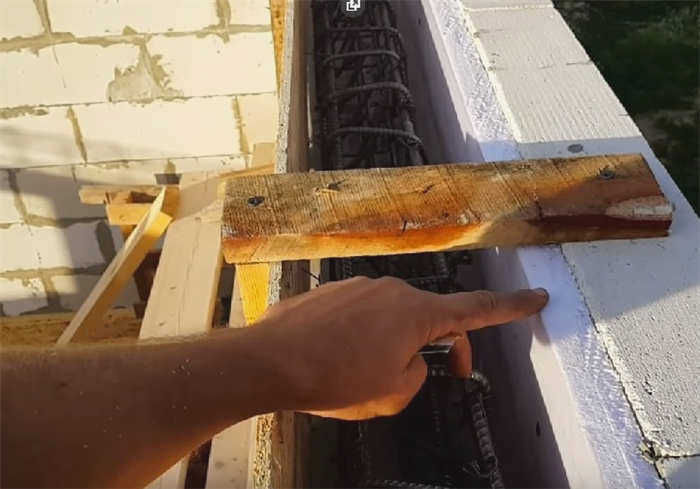

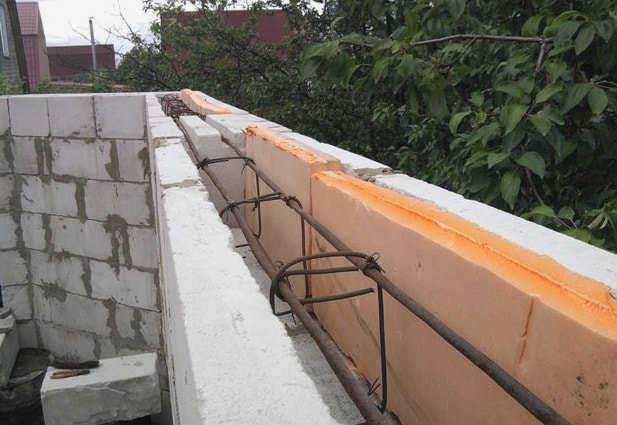

Монолитная хорда может быть построена из перегородочного блока, приклеенного снаружи, и дощатой или фанерной опалубки, установленной заподлицо со стеной, с внутренней стороны. При необходимости на блок внутри получившегося желоба можно наклеить полистирол или пенополистирол для дополнительного утепления, пример показан на фото ниже.

Содержание

Как сделать армирующую полосу в газобетонном доме для крыши, балок и плит перекрытия

Перед возведением крыши или монтажом плит перекрытия в домах из газобетонных блоков необходимо заложить специальную конструкцию – армирующую полосу для газобетона. Процесс производства, используемые материалы, размеры, класс используемого бетона и глубина опирания на стены регламентируются СНиПом. Соблюдение стандарта влияет на прочность и долговечность конструкции.

Стены в зданиях из газобетонных блоков не выдерживают больших нагрузок, что может привести к растрескиванию и разрушению блоков. Чтобы предотвратить это, сооружается армирующая полоса. Это армирующая железобетонная полоса, основной функцией которой является равномерное распределение нагрузок, действующих по вертикали, и объединение стен в единую систему, придавая зданию дополнительную жесткость. Ее также можно назвать монолитной полосой, разгрузочной полосой или полосой контрфорсов.

Арматура предотвращает повреждение верхних блоков от давления плит перекрытия и устраняет точечные нагрузки от деревянных балок перекрытия. Учитывая эти особенности, арматура должна быть предусмотрена для балок, второго и последующих уровней пола и конструкции крыши зданий из газобетонных блоков, независимо от того, является ли здание одноэтажным или двухэтажным.

Важным требованием для зданий из газобетонных блоков является целостность арматурной полосы, без зазоров по всему контуру.

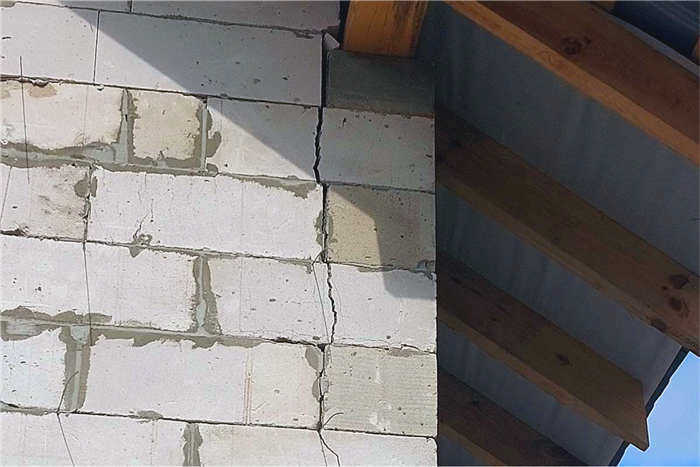

Последствия заливки арматурной полосы с зазором.

Если арматурная полоса не заполнена, вероятность появления трещин в стене возрастает, даже если для перекрытий использовался легкий деревянный цилиндр, а газобетонные блоки были армированы при кладке.

Высота и ширина армирования

Геометрические размеры, класс бетона и расположение арматуры в зоне перекрытия из газобетона в идеале определяются расчетами, учитывающими величину будущих нагрузок, предполагаемое использование и индивидуальные особенности здания. Однако большинство строителей пренебрегают этой процедурой и определяют размеры самостоятельно, основываясь на рекомендациях из Интернета или советах опытных строителей. Это не рекомендуется, но если вы решили самостоятельно определить размеры арматуры для газобетона, то придерживайтесь следующих рекомендаций.

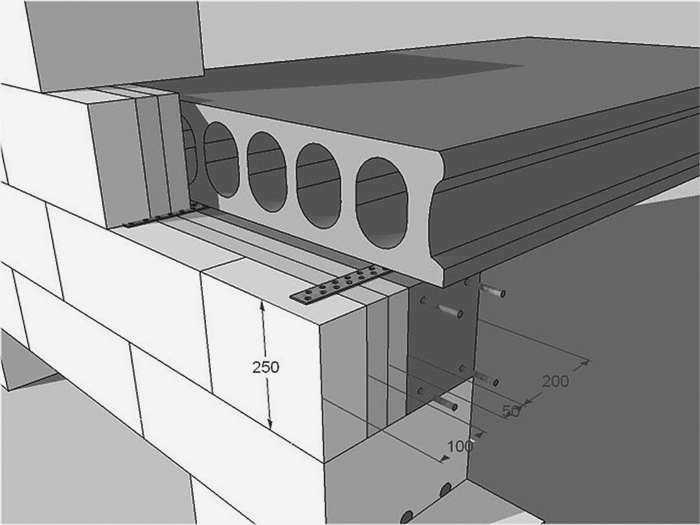

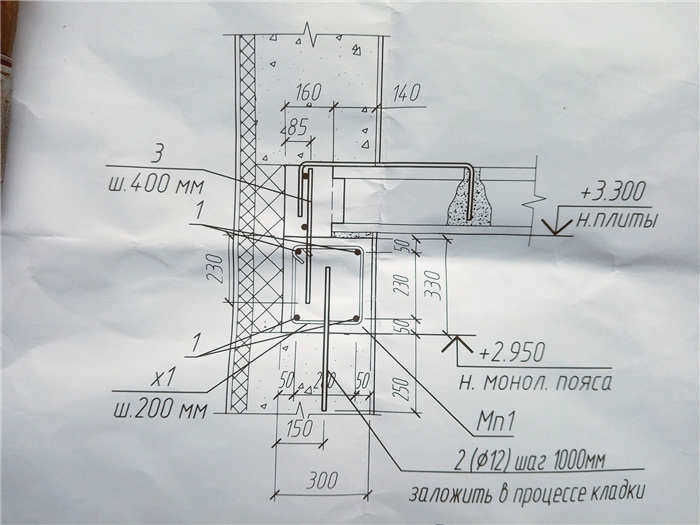

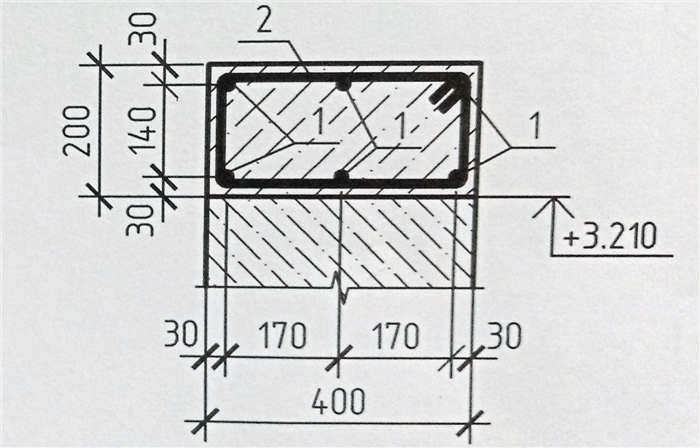

Пример монолитной полосы высотой 25 см и шириной 20 см на газобетонных блоках, утепленных полистиролом и блоками.

Как правило, ширина равна толщине стены, т.е. 200-400 мм, а рекомендуемая высота – 200-300 мм. В частном строительстве рекомендуется, чтобы полоса была немного тоньше стены, с учетом последующего размещения изоляции для предотвращения тепловых мостов. Чаще всего она составляет 5-10 см, а размер зависит от местного климата и толщины основной теплоизоляции наружных стен.

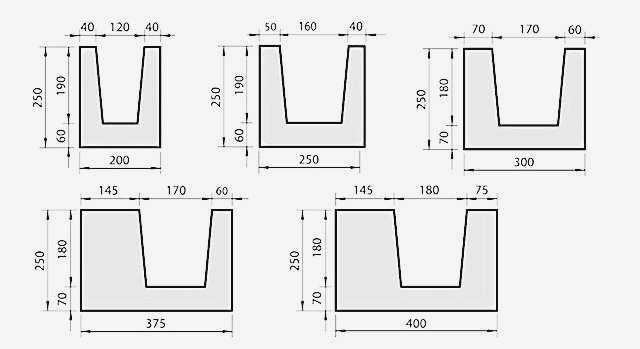

В качестве изоляции рекомендуется использовать экструдированный пенополистирол (ЭППС). Также можно заливать сейсмическую арматуру в готовые U-образные газобетонные блоки.

Выбор арматуры для армирования

Для создания полосовой арматуры подходят следующие классы арматуры:

Горячекатаная арматура А1 (А240), изготовленная из стали 3, диаметром от 6 до 10 мм. Поставляется в мотках, если площадь поперечного сечения менее 12 мм, и в прутках. Используется только для армирования поперечного сечения.
A500C и A3 (A400) горячекатаная легированная сталь. Характеризуется высокой прочностью и оптимальной пластичностью. Поставляется в виде прутков диаметром от 6 до 40 мм. Используется для продольного армирования, но также может применяться для поперечного армирования.
Стекловолоконная арматура (GRP). Состоит из стекловолокна, соединенного со смолами. Их прочность в 2,5 раза выше, чем у стальных аналогов того же сечения.
Базальтопластиковая (АБП). Основной материал – базальтовые волокна. Отличается высокой стойкостью к коррозии и агрессивным средам.

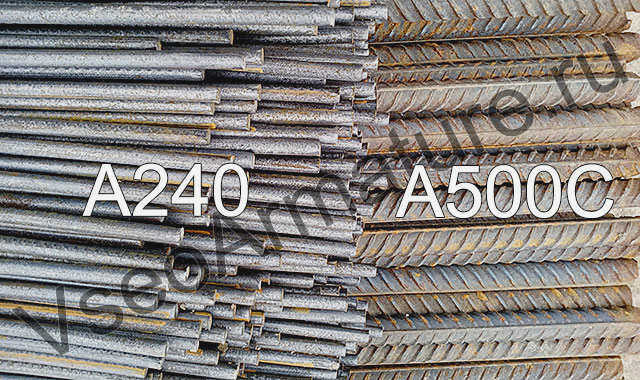

Внешний вид арматуры А1 ( А240) и А500С.

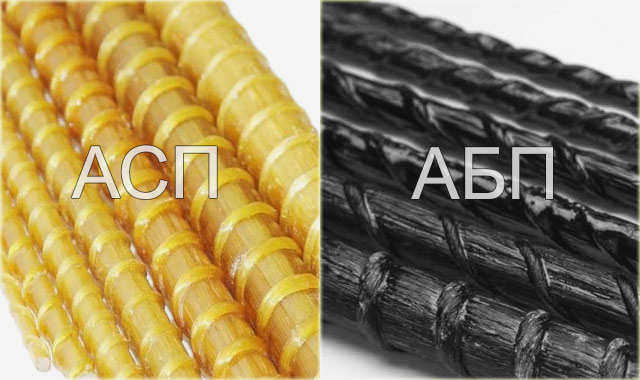

Внешний вид композитной арматуры.

Для соединения арматуры используется металлическая вязальная проволока, также возможно соединение арматуры с помощью пластиковых хомутов.

Армирующие элементы выбираются на основе готового проекта здания. При этом важно учитывать не только технические характеристики здания, но и условия эксплуатации. Длина арматуры должна быть такой, чтобы вдоль стен здания отсутствовали или были минимальными швы. Также важно соблюдать строительные нормы, чтобы здание было прочным и долговечным.

Подготовка арматуры

Перед установкой каркаса необходимо выполнить следующие действия:

Очистите поверхность бетона или блоков от пыли и грязи, пропитайте ее грунтовкой для лучшего сцепления с бетонным раствором, который будет заливаться позже.
Убедитесь, что прутья имеют правильную геометрию и не имеют дефектов и коррозионных повреждений.
Брусья должны быть обязательно обезжирены.
Неметаллические слои и отложения должны быть удалены механически.
Если металл был покрыт эпоксидной смолой в заводских условиях, ее следует оставить для защиты от коррозии.

Виды армирования

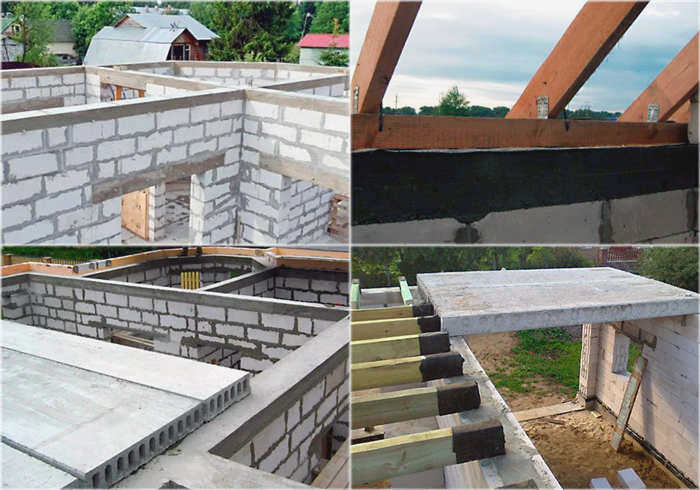

Несколько уровней армирования обеспечивают стабильность и долговечность всей конструкции дома (Фото: shutterstock)

Существует несколько видов арматурных фланцев, которые изготавливаются на разных этапах строительства дома. Их количество зависит от:

Изначальной конструкции здания – одноэтажное оно или нет;
типа грунта и особенностей региона: сейсмическая активность, высокие грунтовые воды и т.д;
материала стен и типа перекрытий.

На основании всех этих факторов на стадии проектирования принимается решение о том, сколько и где необходимо усилить конструкцию. В основном существует четыре основных типа армирования:

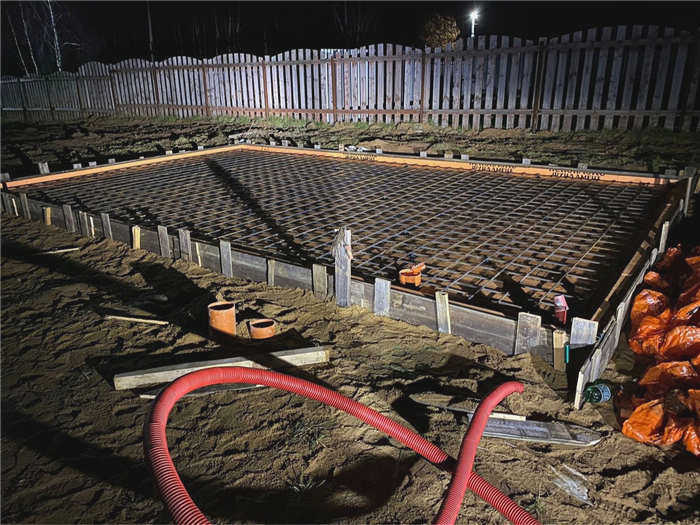

Армирование основания. Оно сооружается до установки фундамента и чаще всего используется в конструкциях крыш. В этом случае он действует как лента, связывающая сваи или основание, на которое опираются колонны. Таким образом, под полом образуется подземная полость, которая принимает на себя вес всего здания. Она должна иметь основание из песка, отсева или гравия.
Армирование фундамента. Оно укладывается поверх уже залитого фундамента. Его ширина соответствует ширине стен. Если вы планируете одноэтажное здание из легких материалов, в этом может не быть необходимости.
Плита перекрытия. Это промежуточная рама перекрытия, которая принимает на себя нагрузку от плит перекрытия и равномерно распределяет ее по несущим стенам. Она укладывается по всему периметру, включая внутренние стены. Это снижает риск деформации кладки, особенно у проемов.

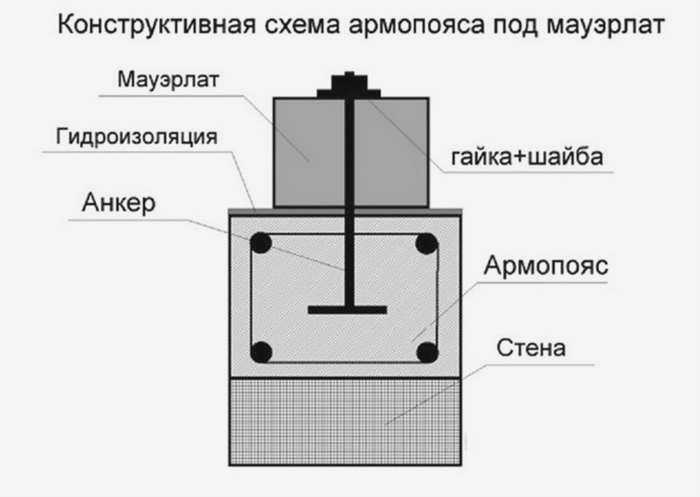

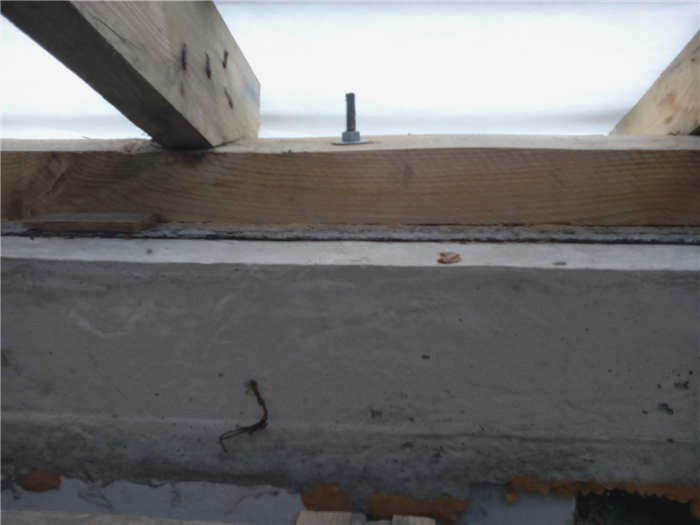

Под кладкой крыши . Завершающее армирование, основная задача которого не только связать весь конечный контур стен, но и распределить нагрузку от крыши. Он также используется для крепления мауэрлата – бруса, который служит нижней опорой для стропил. Этот элемент нельзя крепить непосредственно к камню или газобетону, так как в процессе эксплуатации он будет расшатываться под воздействием постоянных вибраций ветра. Поэтому на стыке крыши и стен необходимо установить дополнительное армирование. Такой слой арматуры делается аналогично предыдущим, его ширина заподлицо со стеной или ниже.

Как сделать армирующую полосу

Согласно действующим нормам, высота арматуры для стен составляет не менее 150 мм, ширина определяется размерами кладки – то есть шириной стены. Для наружных стен толщиной 500 мм и более можно использовать меньшую конструкцию арматуры [2]. Для подземных работ высота зоны армирования будет больше – не менее 400 мм. В зависимости от материала стены и типа фундамента она выполняется из бетонной смеси или специальных u-блоков.

Бетонное армирование

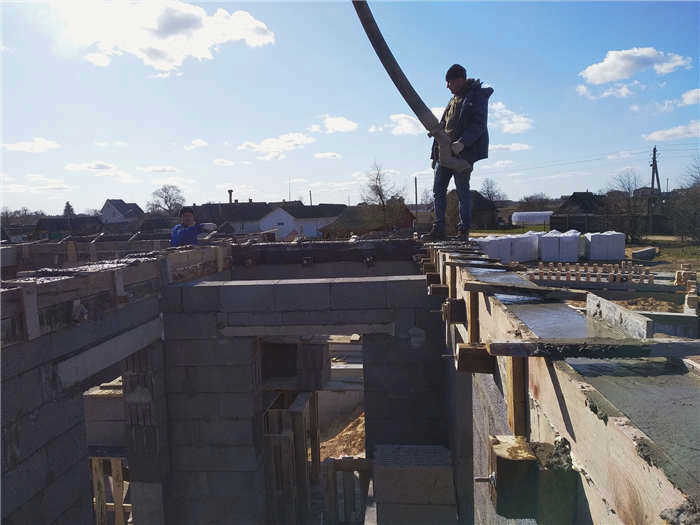

Заливка арматуры из предварительно армированной бетонной смеси – один из самых распространенных вариантов. Рассмотрим основные этапы строительства бетонной армирующей ленты.

Работа по армированию

Используются ребристые металлические или стеклопластиковые направляющие. Арматурные прутья предварительно разрезаются на продольные и поперечные элементы. Затем они соединяются вместе для формирования объемной арматуры путем сварки или обжима. Толщина арматурной сетки варьируется от 8 мм до 14 мм [3]. Затем сборная обойма устанавливается на место, где будет уложена непрерывная арматура.

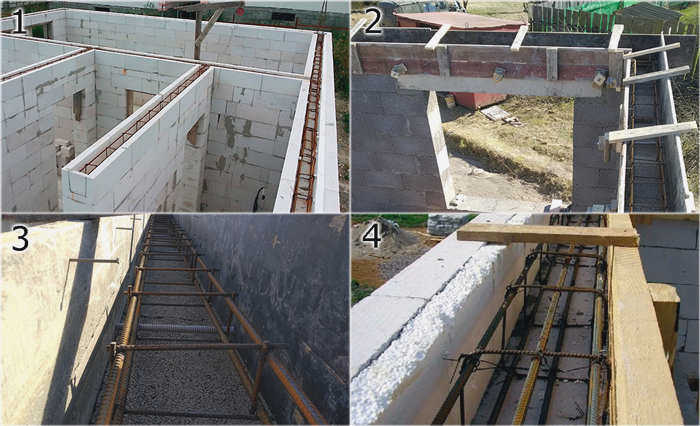

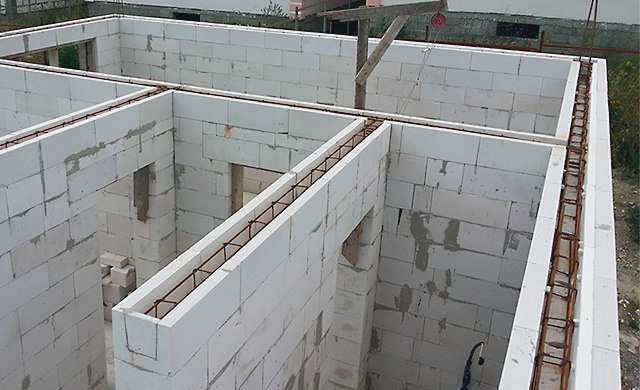

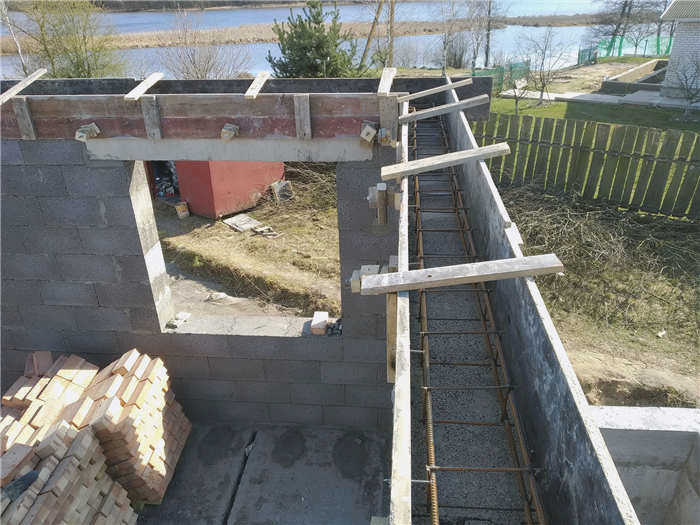

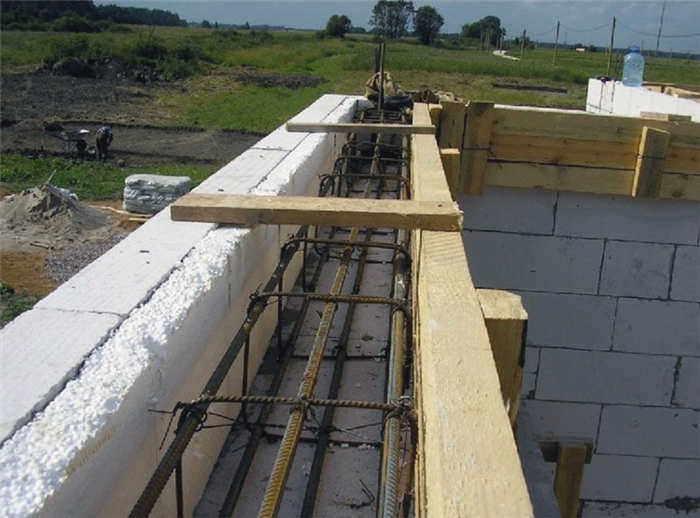

Арматура сначала устанавливается, а затем помещается в опалубку. Иногда арматуру "связывают" прямо на месте (Фото: предоставлено экспертом)

Концы арматуры должны быть полностью заделаны в бетон и находиться на расстоянии не менее 50 мм от края стены. Это позволяет избежать образования тепловых мостиков и коррозии металла. В худшем случае, если углубление не сделано, на внутренней отделке могут появиться пятна ржавчины.

Нижняя плоскость арматуры опирается на специальные арматурные табуреты или на обрезки дерева или кирпича. 2.

2. Опалубочные работы

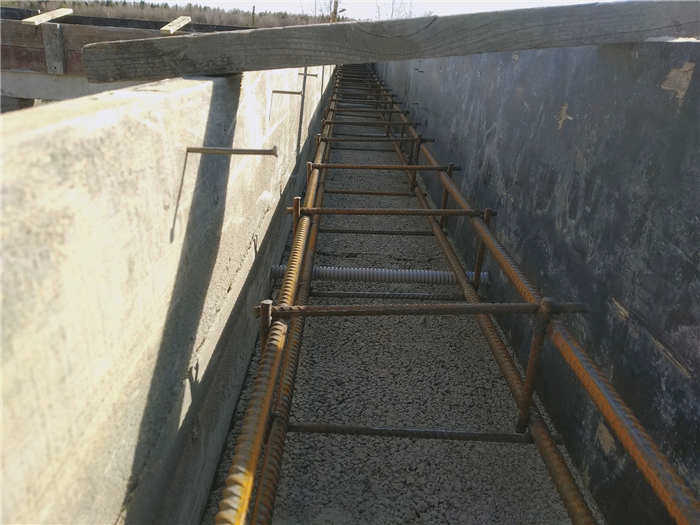

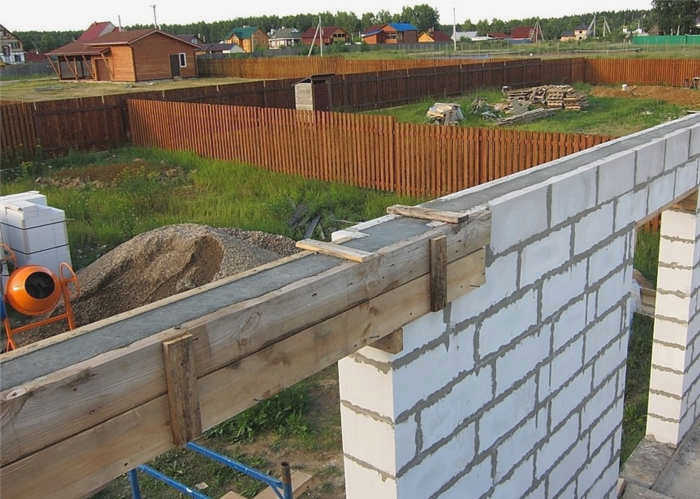

Опалубка собирается из деревянных брусьев, досок и кусков фанеры заподлицо с плоскостью фундамента или несущих стен. В результате получается корыто по длине стены или фундамента, в которое устанавливается (или сразу вяжется в него) арматурная обойма.

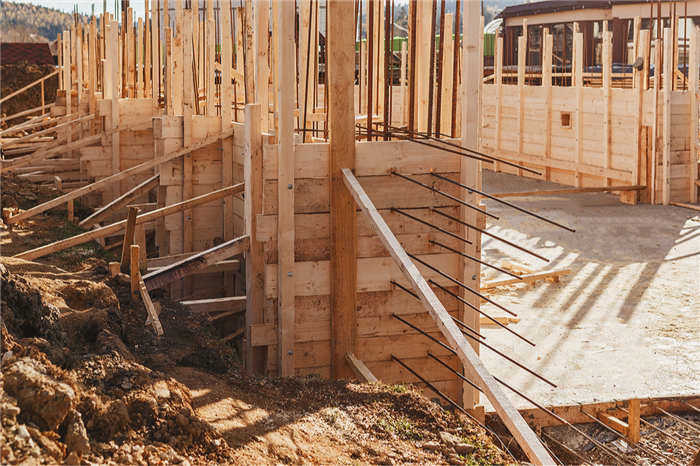

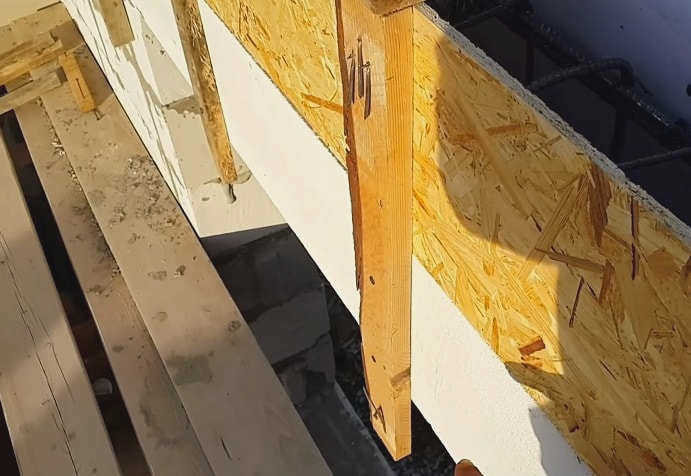

Опалубка для армирования

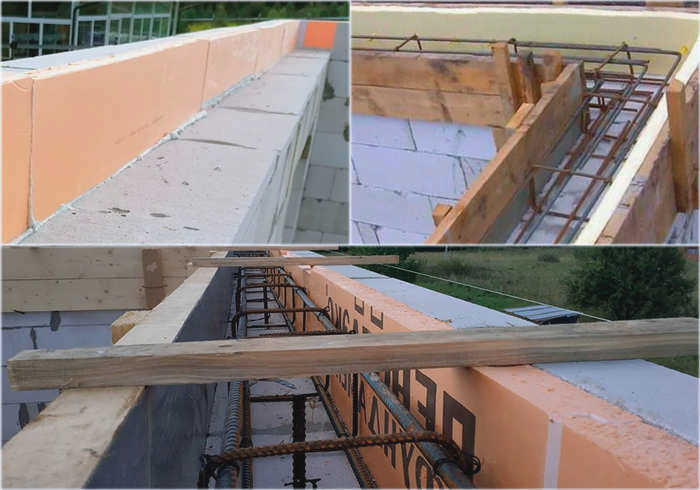

Опалубка может быть как съемной, так и несъемной. Несъемная опалубка подходит для более толстых стен, в которые можно установить газобетонные U-блоки или тонкие газобетонные блоки. Также не забудьте утеплить арматуру экструдированным пенополистиролом, который должен располагаться снаружи. Толщина изоляции составляет 30-50 мм.

Настил съемной опалубки изготавливается из деревянных досок и OSB. Чтобы опалубка не развалилась во время заливки, расстояние между досками должно составлять 40 см. Для повышения безопасности опалубку следует скреплять между собой дюбелями или проволокой.

Когда загружать арматуру

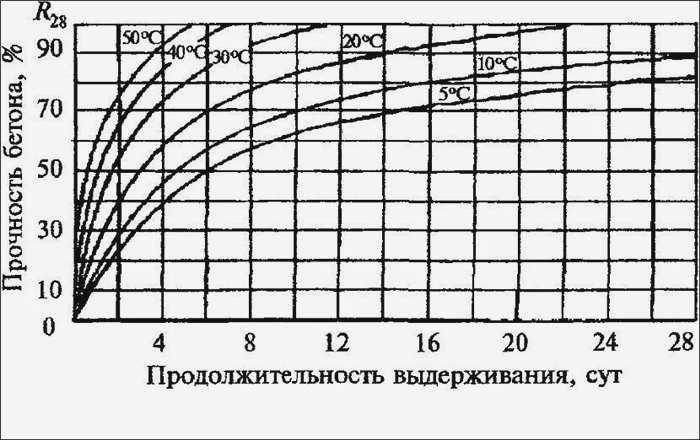

Если заливка проводилась в теплое время года, то арматурную ленту можно загружать через 10 дней, если в холодное время года, то лучше подождать 3-4 недели. Для ускорения затвердевания бетона существуют специальные добавки. Также не забывайте поливать полосу арматуры водой, чтобы она лучше набирала прочность и не покрывалась усадочными трещинами.

СОПУТСТВУЮЩИЕ СТАТЬИ:

Изготовление арматурной полосы для ячеистого бетона

В чем разница между газобетоном и пенобетоном?

Сравнение кирпича и ячеистого бетона

Гидроизоляция фундамента из ячеистого бетона

Какую марку выбрать?

Какие инструменты нужны для работы с газобетоном?

Различные крепежные элементы для ячеистого бетона

Сколько стоит построить дом из газобетона?

Выбор и сравнение клеев для кладки блоков

Утепление арматурного моста

Арматура – это очень серьезный тепловой мост, через который уходит большая часть тепла и на внутренней стороне арматуры образуется конденсат. Чтобы избежать этого, внешнюю сторону арматуры следует изолировать газобетоном, полистиролом или пенополистиролом. Пенополистирол предпочтительнее. Поэтому необходимо заранее предусмотреть место для изоляции, заливая арматуру с отступом от внешнего края стены.

Каким бетоном заливать арматуру

Для заливки армированной полосы в газобетон используется бетон М200-М250. Он может поставляться в виде готовой бетонной смеси с завода или вы можете сделать его сами.

Пропорции для класса бетона М200Цемент М400, песок и каменный балласт (1:3:5). Смеси для бетона класса М250М400 цемент, песок и каменный балласт (1:2:4).

В бетоне должно быть минимальное количество воды, а для придания пластичности следует использовать пластификатор.
