L1 5000 Вт + L2 5000 кВт + L3 5000 Вт = 15000 Вт

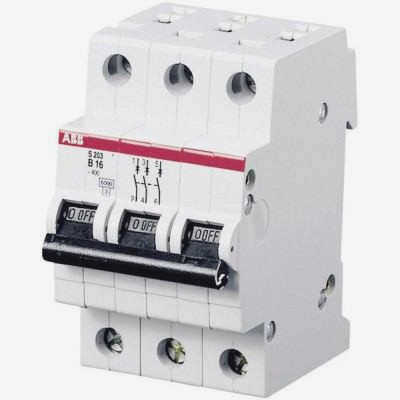

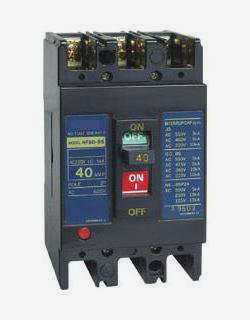

Миниатюрный трехфазный автоматический выключатель 16 А – сколько киловатт?
Принимая решение о выборе типа автоматического выключателя, многие люди учитывают количество киловатт, потребляемых наиболее распространенными электроприборами. Сколько киловатт может выдержать автоматический выключатель 16 А, насколько мощным является это устройство, для чего оно используется и для какой фазы подходит? Читайте далее для получения более подробной информации.
Отвечая на вопрос, 16 А сколько киловатт, стоит отметить, что такой автоматический выключатель может выдержать нагрузку 3,5 кВт в однофазной сети и 18,2 кВт в трехфазной. Устройство на 32 А может выдержать 7 и 36,5 кВт соответственно, устройство на 40 А – 8,8 и 45,6 кВт, а устройство на 63 А – 13,9 и 71,8 кВт соответственно. Напряжение на выходе в первом случае должно быть не выше 220 В, а во втором – не выше 380 В.
Мощность или сила нагрузки – это количество энергии, потребляемой всеми электроприборами, подключенными к одной линии. Чтобы рассчитать этот показатель, возьмите ток нагрузки и выберите больший номинальный ток или равный полученному значению.
Примечание. Номинальная мощность электроприбора 16А составляет 3520Вт, 32А – 7040Вт, 40А – 8800Вт, 63А – 13860Вт в однофазной цепи. Номинальная мощность прибора 16А составляет 6080Вт, 32А – 12160Вт, 40А – 15200Вт, 63А – 23940Вт в трехфазной цепи. Перевод в киловатты показан выше.

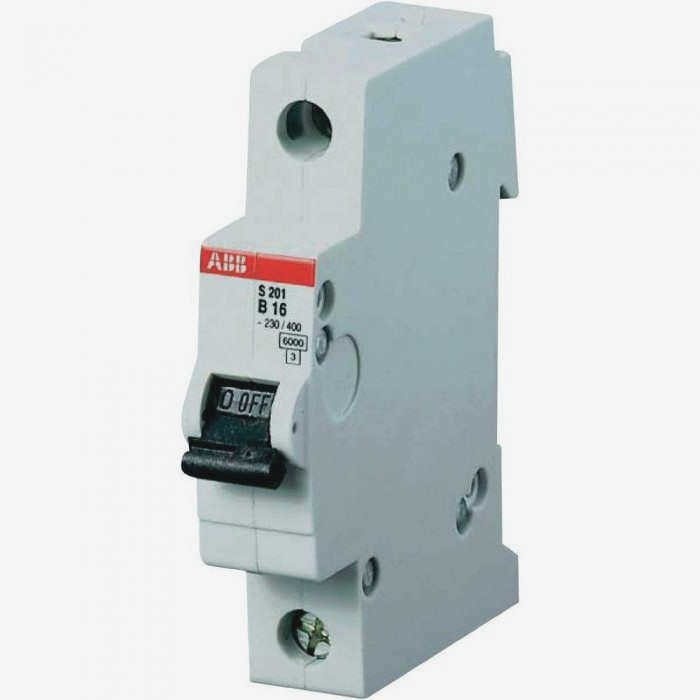

Характеристики 16-амперного автоматического выключателя.
На корпусе обозначены номинальный ток, коммутационная способность, класс ограничения тока, номинальная отключающая способность и характеристики времени отключения распределителя. Номинальный ток составляет 16 ампер, который может быть уменьшен или увеличен при изменении температуры в соответствующем направлении. Коммутационная способность составляет 4 500 и 6 000 ампер для бытового устройства, а ограничение тока – 10 миллисекунд.
Характеристики 16-амперного автоматического выключателя
Указывает номинальный ток, коммутационную способность, класс ограничения тока, номинальную отключающую способность и время-токовые характеристики расщепленного автоматического выключателя на его корпусе. Номинальный ток составляет 16 ампер и может уменьшаться или увеличиваться при изменении температуры. Отключающая способность составляет 4 500 и 6 000 ампер для бытового прибора, а ограничение тока – 10 миллисекунд.

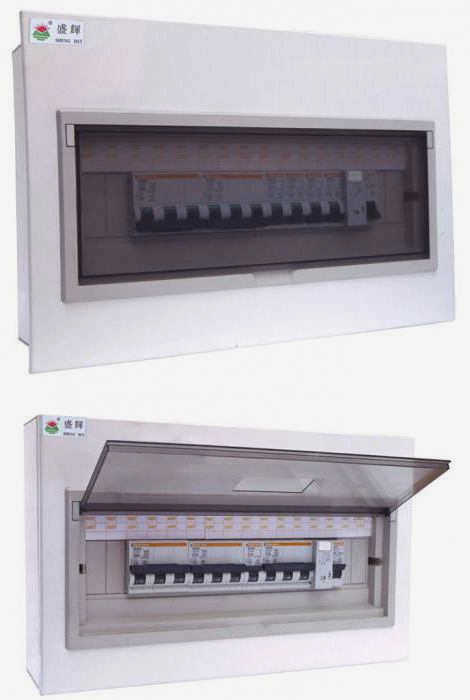

Обозначение
Автоматический выключатель на 25 ампер – это устройство, основной функцией которого является обеспечение безопасности электрической сети от риска сверхтока, то есть короткого замыкания с перегрузкой. Основное назначение устройства – обеспечение безопасности пользователя при использовании электросети и электроприборов.
Этот тип оборудования включается и выключается от электрической цепи. Чаще всего он используется для защиты электроплиты или других кухонных нагревательных приборов.
Примечание. Оно также может использоваться для защиты систем освещения, двигателей, трансформаторов и электронного оборудования.

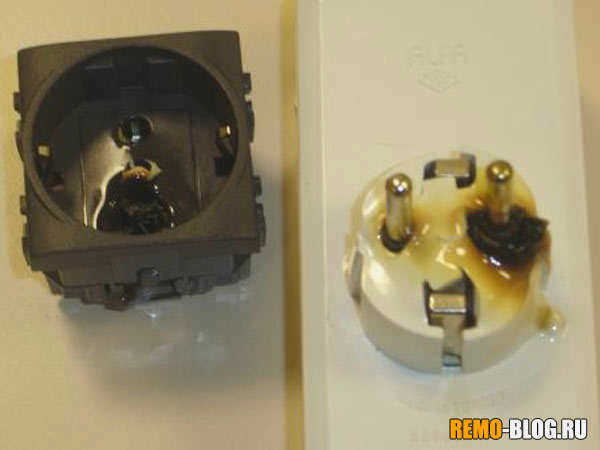

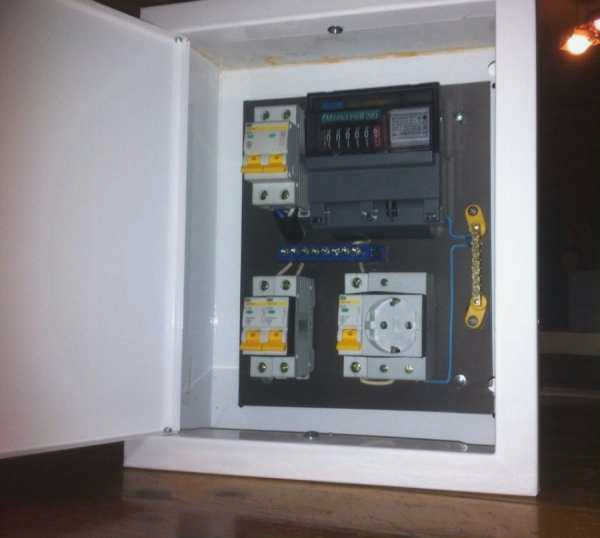

Чем опасен несоответствие кабеля нагрузке сети?
Очень важно правильно выбрать автоматический выключатель в соответствии с его мощностью. Неправильно подобранное устройство не защитит линию от внезапного увеличения тока.
Однако не менее важно выбрать правильное сечение сетевого кабеля. В противном случае, если общая мощность превысит номинал, который может выдержать кабель, его температура значительно повысится. Это может привести к расплавлению изоляционного слоя, что может привести к пожару.
Чтобы лучше понять опасность несоответствия сечения проводов общей мощности подключенных приборов, приведем пример.
Новые владельцы, купившие квартиру в старом здании, устанавливают несколько современных бытовых приборов с общей нагрузкой на цепь 5 кВт. Эквивалент тока в этом случае составит около 23 А. Следовательно, в цепи должен быть установлен автоматический выключатель на 25 А. Казалось бы, выбор автоматического выключателя правильный, и сеть готова к работе. Однако через несколько мгновений после включения электроприборов в доме появляется дым с характерным запахом горящей изоляции, а через некоторое время появляется пламя. В этом случае автоматический выключатель не отключит электросеть – ведь номинальный ток не был превышен.
Если хозяина в это время не будет рядом, расплавленная изоляция через некоторое время вызовет короткое замыкание, в результате которого сработает предохранитель, но пламя от проводки уже может распространиться по всему дому.
Причина в том, что хотя номинал выключателя был правильным, кабель сечением 1,5 мм² был рассчитан на 19 А и не выдержал нагрузки.
Чтобы вам не пришлось использовать калькулятор для расчета сечения жгута проводов по формулам, вот типичная таблица, которая поможет вам найти правильное значение.

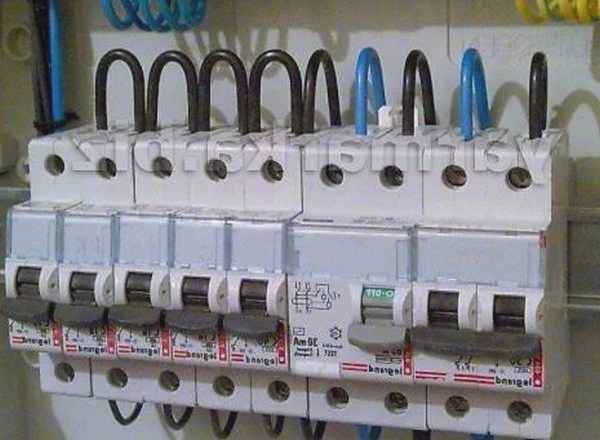

Защита самого слабого звена в цепи
Итак, мы увидели, что автоматический выключатель необходимо выбирать не только исходя из суммарной мощности устройств в цепи (независимо от их количества), но и исходя из сечения проводов. Если это значение изменяется вдоль электрической линии, выберите участок с наименьшим сечением и рассчитайте автоматический выключатель, исходя из этого значения.
В соответствии с требованиями правил установки, выбранный автоматический выключатель должен защищать самый слабый участок цепи или иметь номинальный ток, эквивалентный току установок, входящих в сеть. Это также означает, что должен использоваться провод с сечением, способным выдержать суммарную мощность подключенных электроприборов.
На видео ниже показано, как выбрать сечение провода и номинал автоматического выключателя:
Если беспечный хозяин пренебрегает этим правилом, то в случае возникновения аварийной ситуации, вызванной недостаточной защитой самого слабого участка проводки, ему следует винить не выбранный электроприбор, а производителя – только он будет виноват в сложившейся ситуации.

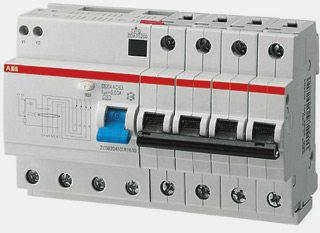

Стоит ли покупать аппарат с резервным копированием?
Это спорный вопрос. С одной стороны, автоматический выключатель должен быть подходящим для аппарата, но с другой стороны, он должен иметь небольшой запас, чтобы не сработать во время работы.
В качестве примера можно привести электрический котел мощностью 6 кВт. Разделите мощность 6 кВт на 220 В (напряжение питания) и получите значение 27. Это и есть амперы. Это означает, что для подключения котла мощностью 6 кВт требуется автоматический выключатель на 27 ампер. Однако такие автоматические выключатели в природе не встречаются.
Поэтому приходится выбирать между 25- или 32-амперным автоматическим выключателем. В идеале, конечно, следует использовать 32-амперный автоматический выключатель, чтобы предотвратить отключение котла. Однако это не означает, что выключатель на 25 А не будет работать так, как нужно. Это просто означает, что из-за несколько меньшей мощности он может время от времени отключаться, если котел долго работает на полной скорости.

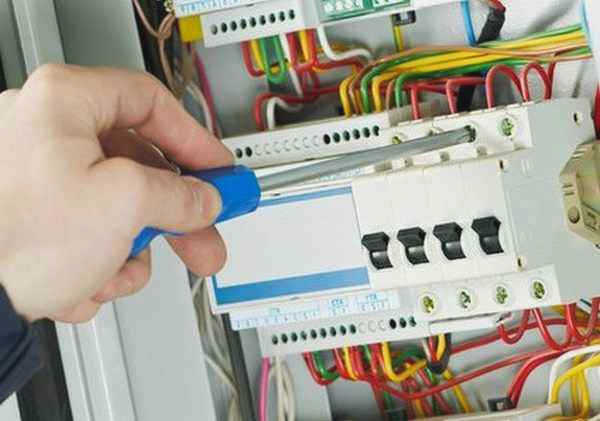

Расчет прерывателя
Недостаточно знать, как правильно выбрать розетку. Необходимо также правильно рассчитать автоматический выключатель для данной нагрузки.
Вот пример того, сколько ампер должен иметь автоматический выключатель, чтобы справиться с нагрузкой 12 кВт в сети 220 В и 380 В:
- Согласно стандартной формуле, мощность необходимо разделить на напряжение, чтобы получить требуемую силу тока.
- Для варианта 220 В это значение составляет 12 000 / 220 = 54,5 А.
- При учете поправочного коэффициента для данного напряжения значение немного меняется = 12 000 / (0,95 * 220) = 57,4 ампера.
- Однако в реальности установки такого размера подключаются к 3-фазной сети 380 В.
- Формула, рассмотренная выше, изменяется = 12000 / (1,73 * 380) = 18,2 ампера.
- Следовательно, для 3-фазного подключения требуется автоматический выключатель с номиналом в 3 раза меньше (для каждой фазы), чем для 1-фазной системы.
- Это необходимо для того, чтобы равномерно распределить нагрузку на 3 фазы.

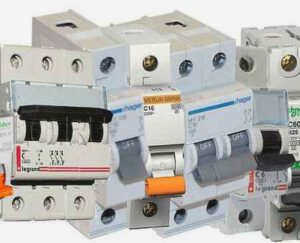

Другая не менее важная задача – правильно подобрать размер автоматического выключателя в соответствии с сечением электропроводки. Для того чтобы правильно определить, сколько киловатт выдержит автоматический выключатель в сети 220 В на 10, 16, 25, 32 и 40 ампер, и какое сечение проводки следует использовать для подключения конкретного потребителя электроэнергии, необходимо придерживаться следующих правил:
- Освещение, сигнализация и подобные маломощные устройства – 1,5 мм², для нагрузки не более 4,2 кВт, автоматический выключатель на 16 ампер.
- Розеточные группы, бытовые радиаторы, электронагреватели – 2,5 мм², до 6 кВт, автоматический выключатель на 25 ампер.
- Бойлер, системы кондиционирования – 4 мм², максимальная нагрузка 8,4 кВт, автоматический выключатель на 32 ампера.
- Электрические плиты, духовые шкафы – 6 мм², предельная мощность 10,1 кВт, автоматический выключатель 40 А.
Чтобы рассчитать предельную мощность подключаемого прибора, умножьте ток в розетке на напряжение сети. Для стандартной розетки на 16 А и 220 В это 3,5 кВт.
Однако в действительности производительность подключаемого оборудования также зависит от качества соединений, контактов и проводки. Кроме того, провода должны быть правильно подобраны по размеру в соответствии с их площадью поперечного сечения.
И последнее, но не менее важное, – это номинал автоматического выключателя. Существует 2 способа его расчета:
- В 1-фазной системе – мощность делится на напряжение 220 В с поправочным коэффициентом 0,95.
- В 3-фазной системе мощность делится на напряжение 380 В с поправочным коэффициентом 1,73.
Номинал выключателя для 3-фазной системы всегда в 3 раза ниже, чем для 1-фазной. Поэтому тяжелое оборудование лучше подключать к 380 В. Чтобы узнать необходимую номинальную мощность автоматического выключателя в ваттах и соответствующую площадь поперечного сечения кабеля, обратитесь к специальным таблицам.
