Когда речь идет о расчете тока трехфазного прибора, необходимо использовать более сложную формулу. Но самый простой способ заключается в следующем: 1 кВт – это примерно 2 А.

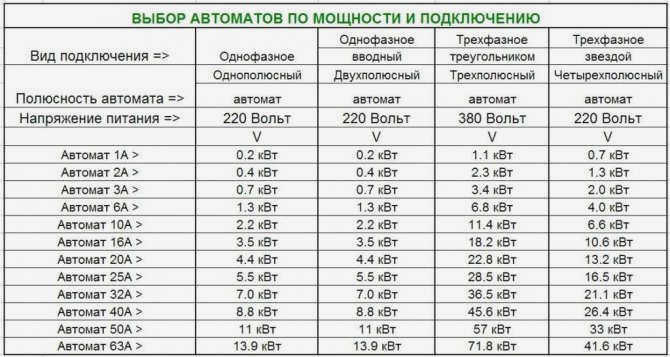

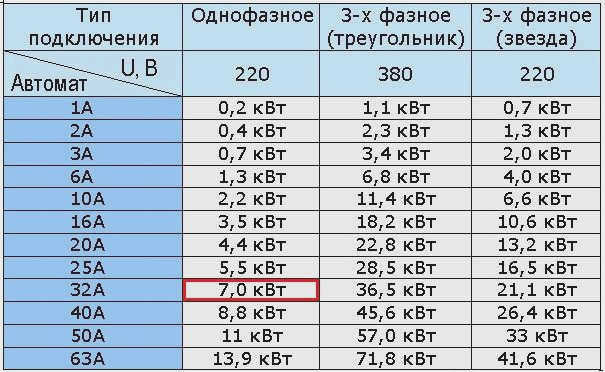

Сколько киловатт может выдержать 16-амперный автоматический выключатель?
Невозможно представить современный мир без электричества. В каждом доме работает различная бытовая техника, и люди порой даже не задумываются об энергопотреблении всех приборов и устройств, подключенных к электросети.
Бытовая техника настолько прочно вошла в жизнь людей, что как только прибор ломается, люди начинают нервничать, а некоторые даже паниковать.
Поскольку в квартире или доме обычно работает множество различных приборов, бесперебойная работа компьютера, холодильника, телевизора и других приборов часто приводит к скачкам напряжения, вызывающим короткое замыкание.

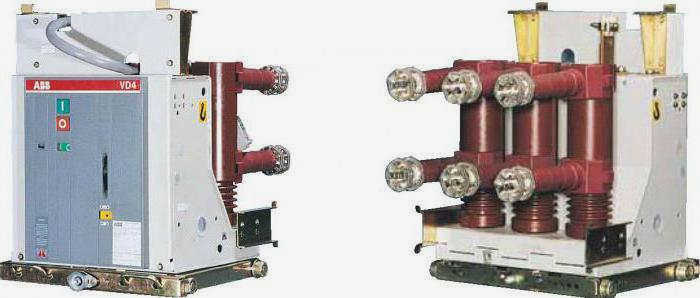

Назначение автоматических выключателей

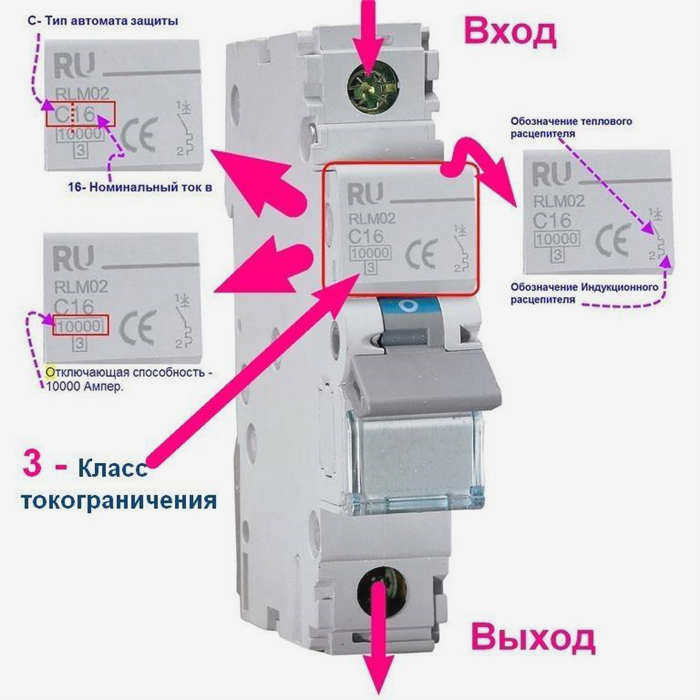

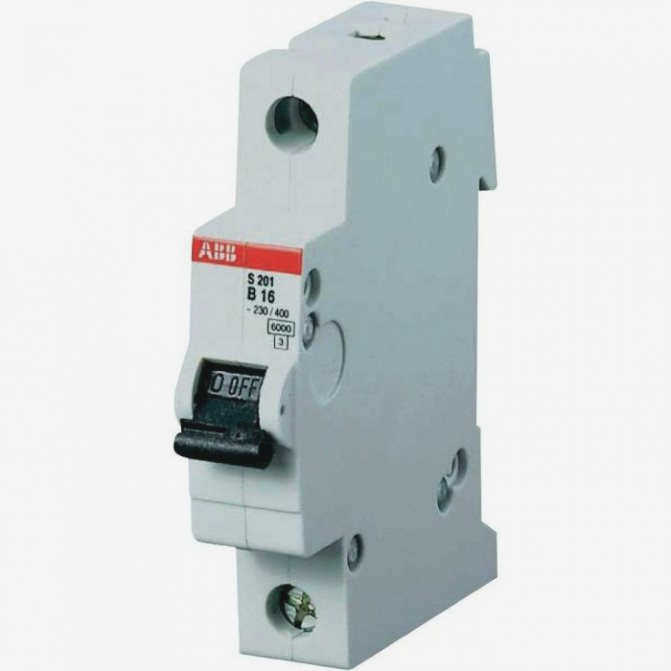

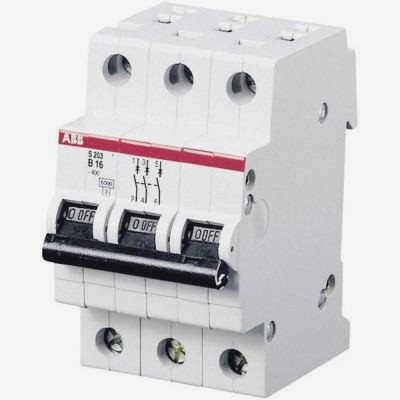

Для предотвращения этого существуют автоматические выключатели. Наиболее популярными и проверенными являются автоматические выключатели ABB. Автоматический выключатель на 16 ампер обычно используется в помещениях. Эти автоматические выключатели изготавливаются в модульной форме, что означает, что они могут быть свободно установлены в необходимом количестве и в нужном месте.
Читайте также: мини гидроэлектростанция (МГЭС) своими руками
Лучше всего для этого использовать специальные DIN-рейки, предназначенные для установки на них выключателей. Выполнить монтаж таких выключателей сможет любой человек, даже не очень сведущий в электрике. Единственное, что необходимо сделать, это выбрать правильный номинал для используемого устройства.
При необходимости выключатели могут быть дополнены различными датчиками дистанционного отключения, индикаторами срабатывания и т.д., что делает использование электроустановки более удобным и долговечным.
Когда в доме или квартире неожиданно отключается электричество, мы начинаем искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, к розеткам подключено гораздо больше приборов, чем было рассчитано при строительстве или чем было закреплено за конкретным потребителем.
Как же определить, какую нагрузку выдерживает автоматический выключатель на вводе в дом или квартиру, или на конкретную группу потребителей? Есть несколько простых правил, и если вы будете им следовать, у вас не должно возникнуть проблем с отключением электроэнергии. Не имеет значения, используете ли вы предохранитель на 16 ампер, на 25 ампер и т.д.
Сколько ампер разрешено – правила
Тип автоматического выключателя для жилого помещения определяется различными нормативными документами, одним из которых является ГОСТ 32395-2013 "Щиты распределительные для жилых зданий".
В пункте B.4 говорится, что уставка автоматического выключателя составляет 50 А, если в жилище установлена электрическая плита, или 32 А, если жилище оборудовано газовой плитой.. Это значение может быть уменьшено по согласованию с пользователем.
Согласно ПБ 256.1325800.2016 "Электроустановки жилых и общественных зданий. Правила проектирования и монтажа", сечение соответствующих проводников определяется расчетной нагрузкой, а установка предохранителя должна быть меньше допустимого тока кабеля.
В этом случае проводник должен быть определен в соответствии с ПУЭ 3.1.10 п.3.1.4, а уставка автоматического выключателя должна быть выбрана из стандартного диапазона значений.
Номинал автоматического выключателя

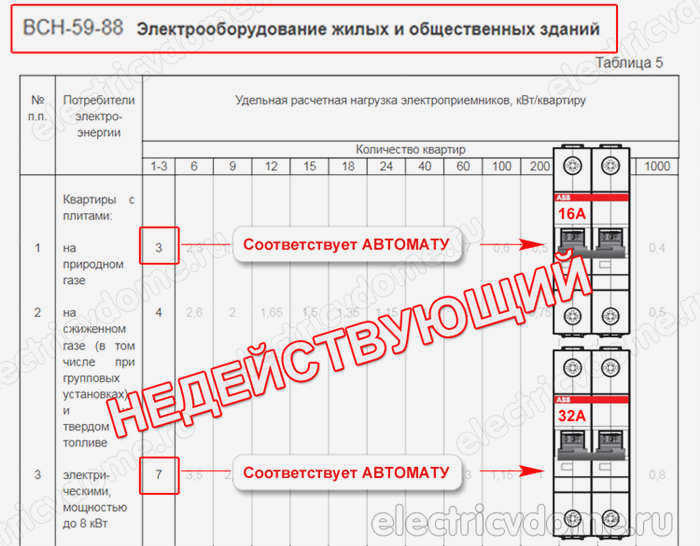

До 2003 года номинал автоматического выключателя в жилом здании определялся Национальными строительными нормами и правилами 59-88 "Электрические установки в жилых и общественных зданиях". Номинальный ток автоматического газового выключателя был установлен на уровне 16 А и был выбран исходя из допустимой мощности нагрузки 3 кВт.
Данный документ был введен в действие в 1989 году и не учитывал появление в домах мощных электроприборов, таких как автоматические стиральные машины, кондиционеры, электрические котлы и другие.
В 2003 году был введен в действие СП 256.1325800.2016 "Электроустановки жилых и общественных зданий". Согласно этому документу, допустимая потребляемая мощность и номинал выключателя зависит от того, есть ли в жилище электроплита.

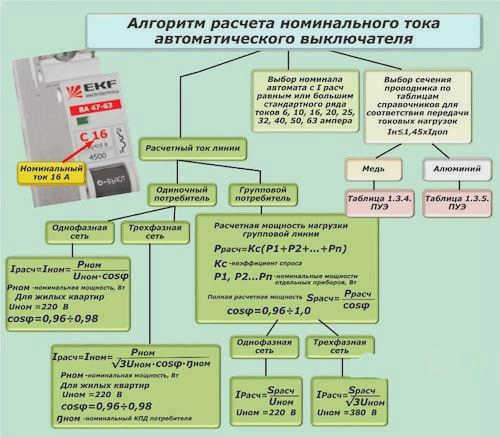

Последовательность расчетов
В качестве примера рассмотрим расчет ампер для пары электрических конвекторов общей мощностью 2,5 кВт. Используйте приведенную выше формулу для определения общей силы тока приборов: 2500/220=11,4 А. Если использовать упрощенную версию, то получится 5*2,5=12,5 А. Важно понимать, что при упрощенных расчетах мы автоматически включаем необходимый запас по току, поэтому этот метод расчета является предпочтительным.
Следующий шаг – выбор кабеля. В России и странах СНГ для нормальной работы домашней сети рекомендуется кабель ВВГнг. Сечение токоведущего кабеля следует выбирать по таблице, указанной в ПУЭ п.1.3.10. Но эта таблица может быть расположена и производителями кабеля. В нашем случае подойдет кабель с сечением 1 мм² и токоведущей способностью 15А.
Теперь выбираем сам автоматический выключатель, который необходим для защиты выбранного кабеля от перегрева. Исходя из имеющихся характеристик, выберите автоматический выключатель на 16А. Однако помните, что он предназначен для защиты кабеля с сечением 1 мм². Для этого достаточно устройства на 10 А, что меньше рассчитанного нами значения общего тока в 11,4 А. Исходя из этого, выбирается кабель с сечением 1,5 ммк и допустимым током 19А.
Автоматический выбор устройства функционирует в соответствии с номинальным током и напряжением:
- Для кабеля с сечением 0,5 квадратных миллиметров требуется автоматический выключатель с номинальным током 10А. Допустимая мощность для двухфазной системы составляет 2,4 кВт.
- Для кабеля сечением 1 мм² требуется автоматический выключатель с номинальным током 17 А (3,7 кВт);
- для кабеля сечением 1,5 мм² потребуется номинальный ток 23 A и номинальная мощность 5 кВт;
- для кабеля 2,5 мм² номинальный ток составит 30 А, а номинальная мощность – 6,6 кВт;
- проводник сечением 4 мм² с номинальным током 41 A и номинальной мощностью 9 кВт.
Пример расчета
Например, максимальная нагрузка, которая может быть включена одновременно в домашнем хозяйстве, составляет 2,4 кВт. Для расчета тока используйте формулу, знакомую из уроков физики: 2400 Вт/220 В=10,9 А. Здесь ближайший номинальный ток согласно таблице составляет 10А. Можно ли это принять или он все равно выключится? Он не выключится, потому что триггеру требуется определенное время для нагрева. При токе 11 А ему потребуется около 20 минут, чтобы нагреться, и только после этого контакты разомкнутся. Но если за это время общая мощность приборов снизится (например, выключится электрочайник), контакты не разомкнутся.

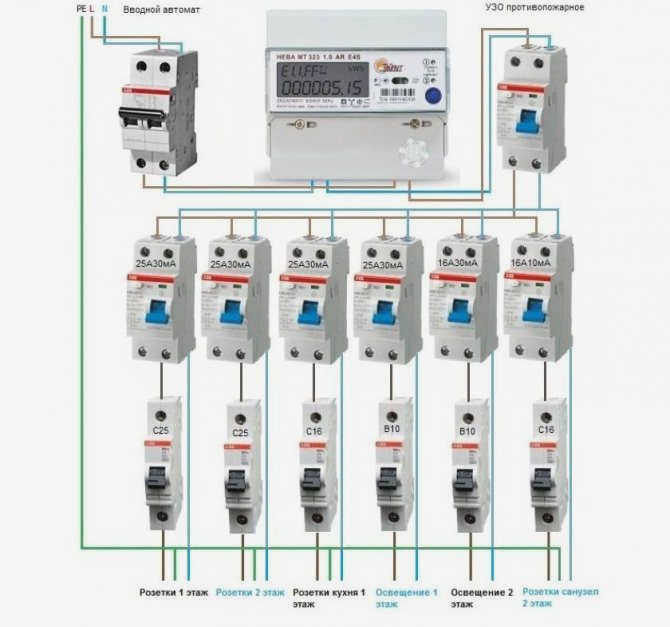

В бытовых сетях довольно часто встречается ситуация, когда на вводе 25А или 32А, на освещении 6А, а на розетках 10А и 16А. Для трехфазных вводов расчеты будут сложнее.
Компании-производители
Модульные автоматические выключатели газа зарубежных брендов отечественных серий соответствуют стандартам, предъявляемым к автоматике в быту. Но промышленные отличаются более высоким качеством, надежностью и простотой монтажа. К наиболее известным относятся:
- зарубежные – ABB, Schneider Electric, Legrand;
- российские – КЭАЗ, IEK, EKF.
Модульные блоки от отечественных компаний производятся в Китае, хотя это не говорит об их ненадежности. По качеству немного уступают отечественным сериям от зарубежных производителей. Зато они дешевле. Они также соответствуют стандартам отечественных дистрибьюторов. Обычно они не имеют серий, аналогичных промышленным комплексам зарубежных компаний.
Автоматические выключатели остаточного тока и аксессуары

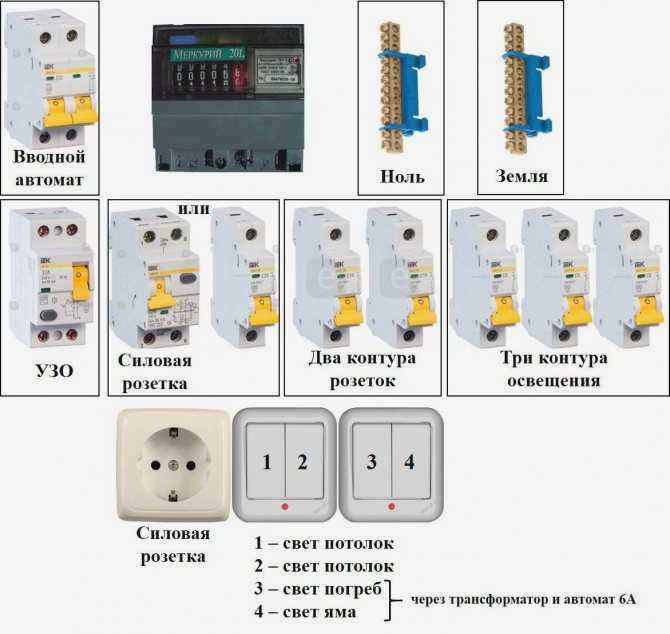

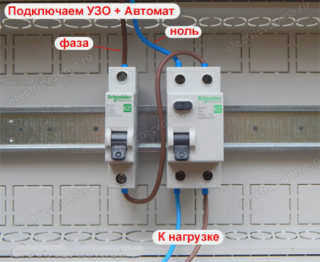

Не стоит рассматривать автоматический выключатель в отрыве от других элементов электрического щита. При покупке блока предохранителей следует понимать, что он будет устанавливаться вместе с автоматическим выключателем остаточного тока. Лучше использовать автоматический выключатель остаточного тока того же производителя, что и блок предохранителей, и из той же серии. В этом случае вы можете быть уверены, что они будут хорошо работать вместе.
УЗО от отечественных производителей имеют более низкое качество, чем от зарубежных. Они часто не имеют серии электромеханических УЗО, но обладают меньшим разнообразием характеристик.

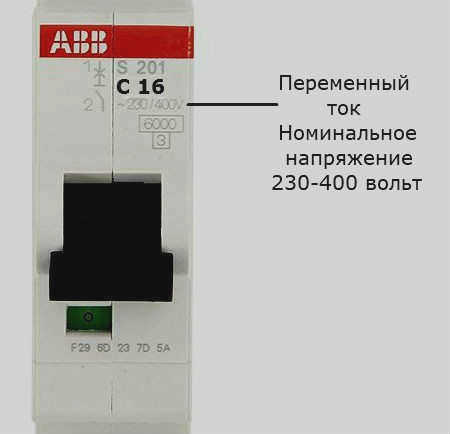

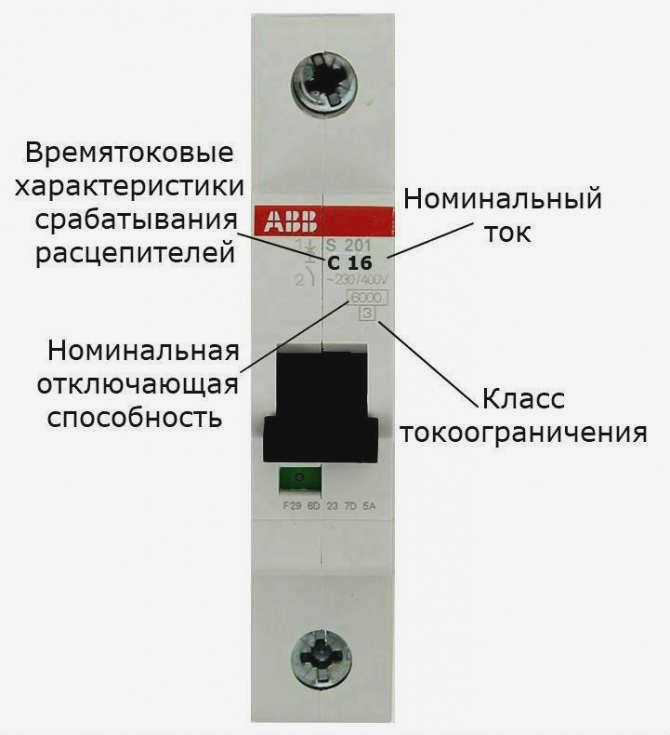

Существует множество различных параметров, которые необходимо учитывать при определении типа автоматического блока для установки. Автоматический резервный блок C16 является одним из наиболее часто используемых в быту. Он защищает оборудование, небольшое количество стандартных приборов.
