Автомат ставится на фазу или ноль

Выберите ближайшее значение из приведенной ниже таблицы. Большее сечение медного провода составляет 2,5 мм2. Мы примем значения для "прокладки в трубе", так как предполагается скрытая проводка.

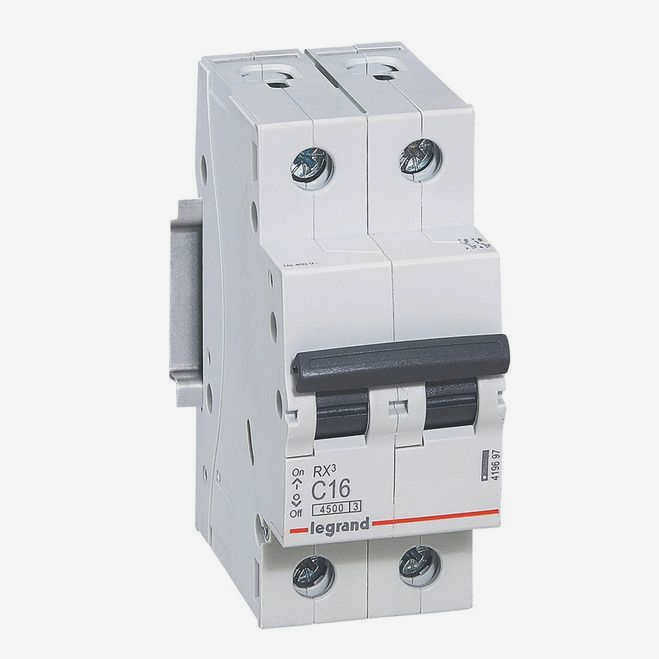

Для чего используется двухполюсный автоматический выключатель

В советское время защита однофазной бытовой проводки от короткого замыкания обеспечивалась плавкими вставками. Эти элементы были заменены автоматическими выключателями, и сегодня функцию защиты выполняют автоматические выключатели.

Удалить пробки и установить на их место два однополюсных автоматических выключателя можно без добавления проводки, но допустима ли такая замена или для защиты необходимо использовать двухполюсный автоматический выключатель?

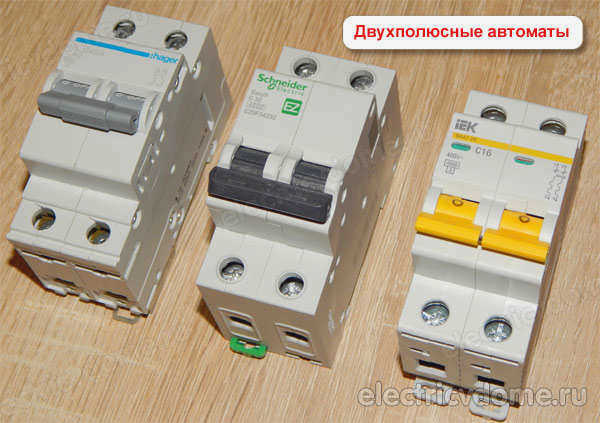

Где используются двухполюсные автоматические выключатели

Во многих случаях использование двухполюсных автоматических выключателей в однофазной системе нецелесообразно. Однополюсного автоматического выключателя достаточно для отключения питания и защиты линии. Однако бывают ситуации, когда это устройство не может обеспечить безопасность людей или целостность проводки.

Установка двухполюсного автоматического выключателя необходима в следующих случаях:

• Автоматический выключатель в жилом или частном доме. Жилые здания питаются от трехфазной четырехпроводной или пятипроводной цепи TN-S с заземленной нейтральной точкой. Если нейтральный провод между зданием и силовым трансформатором обрывается или происходит короткое замыкание между нейтральным проводом и фазой, в нейтральном проводе появляется высокое напряжение. В этом случае необходимо отключить от сети весь жгут проводов, а не только фазный провод.
• Для защиты от несоответствующей проводки. В домах, подключенных в советское время, использовались двухжильные алюминиевые провода типа АППВ "лапша" или АПРТО "гупер". В таких жгутах не было цветовой маркировки, поэтому очень часто ноль и фаза перепутаны. Еще большую путаницу вносят коммунальные службы при замене счетчика, когда входящая фаза должна быть подключена только к определенной клемме, а исходящие провода можно подключать как угодно. Установка однополюсного автоматического выключателя позволяет отключить только нулевой провод и оставить все приборы под напряжением.
• Питание приборов с помощью цепи CT с изолированным нейтральным проводом. Такая схема используется при применении разделительных трансформаторов или при питании потребителей от переносных генераторов или преобразователей напряжения. Из-за отсутствия заземленного нейтрального проводника все проводники по отношению к контуру заземления являются однофазными и поэтому должны быть отключены при проведении ремонтных работ для защиты от поражения электрическим током.
• Приемники, питающиеся от двух фаз с нейтральным проводником. Это довольно редкие ситуации, чаще всего они поставляются к электрическим котлам и электроплитам для уменьшения сечения соответствующих проводов.

Можно ли отключить нулевой провод с помощью автоматического выключателя?

Согласно правилам монтажа, в однофазных сетях можно использовать как однополюсные, так и двухполюсные автоматические выключатели.

Когда следует использовать двухполюсный автоматический выключатель, а когда достаточно однополюсного? Чтобы ответить на этот вопрос, необходимо хорошо знать библию электрика – ПУЭ.

Но не бойтесь, друзья, по ходу статьи я буду ссылаться на различные пункты этого нормативного документа, чтобы вам не пришлось сидеть и терять время в поисках ответа на этот вопрос. Для того чтобы ответить на вопрос, можно ли выдернуть нулевой провод силового кабеля, необходимо знать, какой тип системы заземления используется в нашем доме. Наиболее популярными системами заземления сегодня являются TN-C и TN-S. Основное различие между ними заключается в способе работы нейтрального и защитного проводника.

Поэтому вопрос о том, нужно ли подключать автоматический выключатель к нейтральному проводу, можно более корректно сформулировать следующим образом: Когда разрыв фазы без нейтрального проводника допустим, а когда не допустим ни при каких обстоятельствах.

Можно ли установить автоматический выключатель на ноль в системе TN-C?

Заземление TN-C является самой старой и наиболее часто используемой системой в старых зданиях. Основная идея этого типа системы заключается в том, что защитное заземление нейтральной фазы и рабочее заземление нейтральной фазы объединяются в один проводник под названием PEN. В однофазной системе к распределительному устройству подводятся два провода – фазный (L) и нейтральный (PEN). В трехфазной системе в распределительное устройство подается четыре провода – три фазы и PEN.

Чтобы ответить на вопрос, можно ли в такой схеме подключать автоматический выключатель к нейтральному проводу, рассмотрим сначала раздел 1.7.145 ПУЭ, который гласит.

Как видите друзья, в данном случае, согласно п. 1.7.145 ПУЭ, запрещается разрывать PEN-проводник, а затем, если запрещено, устанавливать в нем любое коммутационное устройство.

В этом случае, если PEN проводник подведен к PEN выключателю, то это равносильно тому, что при одновременном отключении этого выключателя на защитная шина будет разорвана одновременно.что по соображениям безопасности что совершенно неприемлемо по соображениям безопасности.. В частности, это касается случаев, когда фазный контакт остается замкнутым из-за неисправности автоматического выключателя (например, залипание или подгорание контактов). При случайном прикосновении к контакту он не будет защищен.

Тип TN-S

В помещение вводятся три изолированных друг от друга проводника. Чтобы не повторяться, этот тип отличается от предыдущего тем, что проводник 'PEN' разделен на 'PE' и 'N', т.е. защитно-нейтральный и рабочий проводники разделены, а это значит, что рабочий нулевой проводник можно разорвать.

Но нужно ли разрывать каждую линию от общего входа?

Этого делать не нужно, просто разорвите цепь на вводе с помощью двухполюсного автоматического выключателя, а затем разорвите фазу на каждой выделенной линии. Двухполюсный автоматический выключатель (не путать с двумя однополюсными автоматическими выключателями) не будет выполнять такую защитную функцию, как простое отключение питания от фазы и одновременное зануление.

Читайте также: Как правильно выбрать автоматический выключатель остаточного тока и проверить его работу?

Фаза или ноль автоматического выключателя: принципы ПУЭ

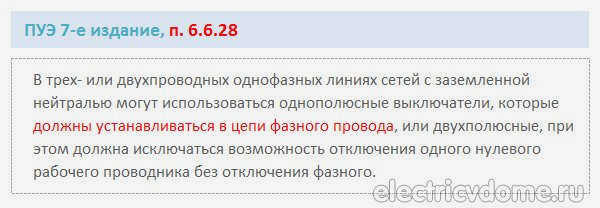

Правильность подключения фазного или нулевого провода на автоматическом выключателе определяется не только здравым смыслом и логикой, но и правилами устройства электроустановок в последнем 7-м издании. Подключение нейтрального провода к автоматическому выключателю противоречит правилам этого документа, изложенным в пункте 6.6.28.

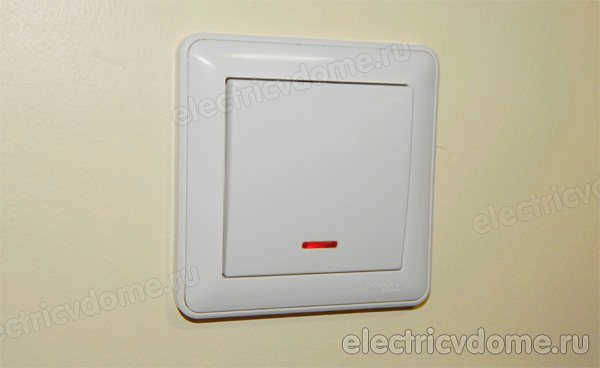

Согласно этим правилам, однополюсный выключатель освещения должен отключать фазный провод, нулевой провод отключается только в случае установки двухполюсного выключателя. Установка двух однополюсных выключателей вместо одного двухполюсного также запрещена, так как можно отключить только один нулевой провод.

Правильная установка выключателя и замена проводов к выключателю и люстре

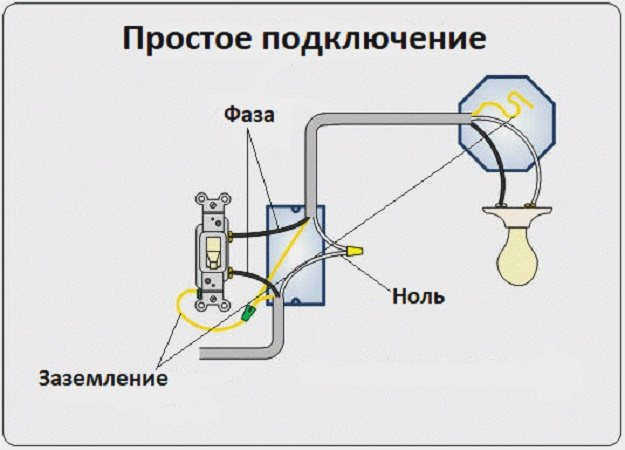

Решив вопрос о том, какой провод – "фазный" или "нейтральный" – должен приходить к выключателю, чтобы соответствовать нормам ПУЭ, рассмотрим, как будет выглядеть правильная секционная схема электросети дома, которая обеспечит нормальную работу электроприбора. Опять же, объясним все простым языком (в целях безопасности все работы по монтажу или ремонту электропроводки должны проводиться при выключенном центральном автоматическом выключателе в главном распределительном щите).

1. Чтобы правильно проложить проводку от ближайшей распределительной коробки, нам нужно сделать два отверстия – одно для выключателя и одно для люстры.
2. Как подключить выключатель с фазной нейтралью, т.е. обычный выключатель? Возьмите кусок двухжильного провода. Проведите его через боковое отверстие коробки к гермовводу выключателя. Также проведите провод через боковое отверстие коробки выключателя.
3. Подключите один провод к левой клемме коробки выключателя, а другой – к правой. В коробке один из проводов подводится к фазному проводу. Один провод остается свободным.
4. Что мы имеем? Ток теперь течет в выключатель, а в закрытом положении выключателя он течет обратно в коробку. Осталось только установить блок питания для светильника.

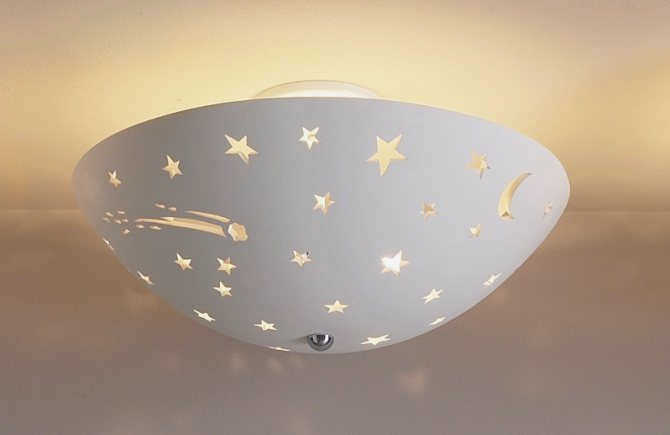

5. Предположим, что люстра рассчитана на одну лампу. В этом случае достаточно будет простого двухжильного кабеля. Пропустите его через боковое отверстие коробки, ведущее к люстре, вставьте в кабель-канал и подключите к клеммам люстры.
6. Подключите двухжильный кабель к люстре в коробке следующим образом: подключите один провод к возвращающемуся свободному проводу – фазе от выключателя, а другой провод подключите к основной нейтрали в коробке.

Миф о подключении выключателей ТОЛЬКО сверху…. что произойдет, если подключить их снизу?

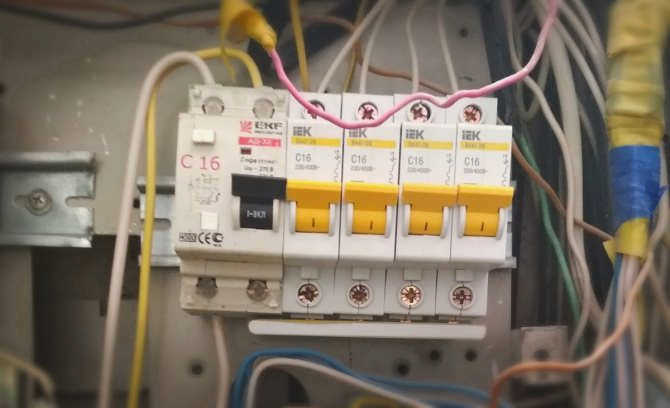

Я сфотографировал распределительный щит, в котором провода, выходящие из выключателей, были сверху. Мы показали фотографию знакомому электрику и так и не пришли к единому мнению – для нас принято подключать фазный провод сверху, но почему педантичные немцы подключают провода снизу?

Мы могли лишь однозначно заключить, что единственный, кто собрал этот блок предохранителей, был творческим человеком со своим видением правил, но вопрос о правильности подключения выключателя остался нерешенным. Я скажу то, что знаю, и пусть каждый сделает свои выводы и поделится ими в комментариях.

С одной стороны, нижнее подключение может быть очень удобным, особенно когда линии потребителей идут сверху, можно сделать установку в распределительном устройстве более компактной. Но не нарушает ли такое подключение принципы PUE? Аргументы типа "мы так делаем уже 30 лет" пока рассматриваться не будут. Вот небольшая выдержка из правил, которые вы можете попробовать применить здесь:

ПУЭ 3.1.6 Автоматические выключатели и предохранители должны быть подключены к сети таким образом, чтобы при извлечении предохранителя (автоматического выключателя) винтовая втулка предохранителя (автоматического выключателя) оставалась обесточенной. В случае одностороннего питания подводящий кабель (провод или тросик) к защитному устройству, как правило, должен быть подключен к неподвижным контактам.

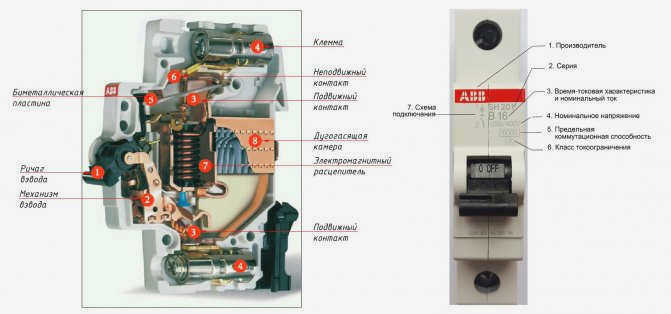

Это подтверждает приведенная ниже схема автоматического выключателя:

На одном из форумов также размышляли над подобным вопросом и привели выдержку из инструкции к модулю VA47-29, в которой рекомендован способ подключения (https://keaz.ru/f/1444/manual-pass-va47-29.pdf)

Расчет количества автоматических выключателей

Как рассчитать количество автоматических выключателей на линию, было рассмотрено выше. Рассчитайте количество автоматических выключателей для 1-комнатной квартиры.

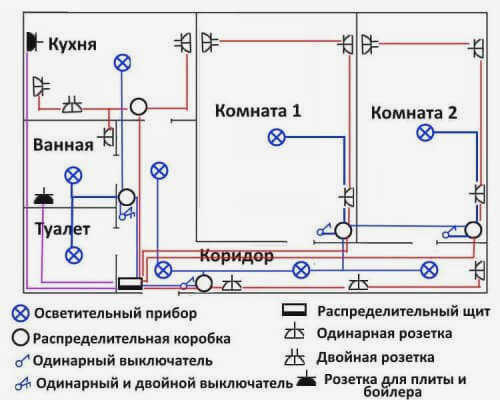

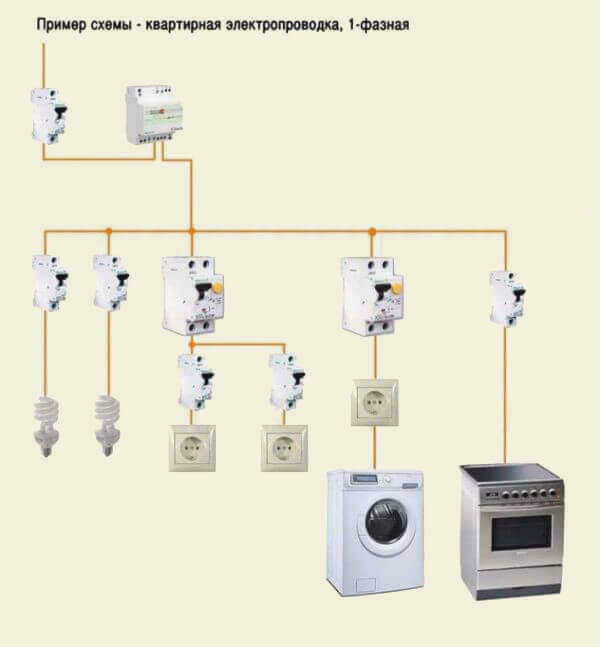

На рисунке ниже показана типичная схема электропроводки для двухкомнатной квартиры:

На ней видно, что для линий, питающих оконечные нагрузки, используются отдельные автоматические выключатели:

Читайте также: 8 Выбор сечения проводов и кабелей

• Два АВ установлены для защиты линий освещения в коридоре и комнате, а второй АВ обеспечивает отключение света в туалете, ванной и кухне в случае аварийной ситуации.
• Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она защищает человека от случайного контакта с токоведущими частями электроустановки.
• Розетка и стиральная машина защищены аналогичным образом.
• Для электроплиты предусмотрен отдельный автоматический выключатель.

Все электроприборы устанавливаются в электрическом щитке. Часто он устанавливается в прихожей, а счетчик и АВ – на антресоли.

В случае двухкомнатной квартиры требуется большее количество предохранительных коробок. Это можно увидеть на схеме ниже.

В щитке установлено шесть автоматических выключателей, чтобы обеспечить отключение линий в случае короткого замыкания или перегрузки:

• один АВ отключает освещение коридора и обеих комнат;
• другой установлен для освещения кухни, туалета и ванной комнаты;
• линия, питающая бойлер, защищена отдельно;
• еще один автоматический выключатель обеспечивает защиту розеток в коридоре, комнате 1, комнате 2, туалете и кухне.

Таким образом, при возникновении неисправности на одной из линий ее можно легко обнаружить и устранить.
