Готовые бетонные смеси лучше заполняют опалубку и требуют меньшей обработки; смеси P4-P5 самоуплотняются, не требуют обработки и хорошо подходят для плотно армированных конструкций.
Использование бетона класса M250 (B20)
Бетон М250 не является одним из самых популярных видов бетона. Дело в том, что он по своим свойствам уступает бетону М300 и стоит не намного дешевле. Тем не менее, этот класс может использоваться как в частном, так и в промышленном строительстве, дорожных работах и других сферах.
Содержание [Скрыть].
- Применение бетона М250 (В20)
- Что такое бетон М250 (В20)
- Где применяется бетон М250 (В20)
- Применение бетона М250 (В20) в строительстве
- Бетон М250 (В20) используется в дорожном строительстве
- Использование бетона M250 (B20) в ландшафтном дизайне
- Бетон М250 (В20) может быть использован для декорирования
- Применение бетона М250 (В20) в производстве мебели
- Использование бетона М250 (В20) в производстве бетона
- Преимущества и недостатки бетона марки М250 (В20)
Бетон марки М250 можно приобрести на заводе или изготовить самостоятельно. Первый вариант предпочтителен, если бетон используется для заливки фундаментов, полов, лестниц, дорог. Второй подходит для реализации территории (дорожки, дворы, парковки). Дело в том, что при самостоятельном изготовлении существует риск неправильного измерения веса и объема ингредиентов или недостаточно перемешанной смеси. Для различных уличных объектов эти факторы не так важны.
В этой статье вы узнаете, где лучше всего использовать марку М250 (класс В20). Мы расскажем о свойствах бетона, его преимуществах и недостатках.
Что такое бетон марки М250 (В20)
Бетон марки М250 (В20) – это достаточно прочный бетон, который выдерживает нагрузки порядка 200-262 кг/см2 или 20 МПа на 15 см3. Этим параметрам должно соответствовать не менее 95% продукции завода.
Другие свойства бетона М250 (В20):
- Морозостойкость – F150-200
- Пластичность – P2-P4
- Твердость – G1-G4
- Водонепроницаемость – W4-W6 (по некоторым данным W2-W8)
- Плотность – 2300 кг/м3
Приведенные выше данные показывают, что марка М250 достаточно устойчива к отрицательным температурам. Она может выдержать до 150-200 циклов замораживания-оттаивания. Это означает, что конструкции из такого материала не будут повреждены морозом в течение 50-100 лет.
Жесткость и пластичность показывают, насколько легко заливается раствор. Чтобы залить очень жесткий бетон, нужен опыт и специальное оборудование. В противном случае он не будет равномерно распределяться по всему объему опалубки, в результате чего по краям начнут образовываться пустоты и неровности. Пластичность можно улучшить путем добавления пластификаторов. Некоторые строители добавляют больше воды, но это снижает прочность бетона.
Водонепроницаемость зависит от плотности бетона и качества заполнителя. Эта характеристика важна, если смесь будет использоваться для заливки фундаментов в районах с высоким уровнем грунтовых вод или дренажных систем. Она может быть улучшена путем использования гидрофобных добавок или дополнительной гидроизоляции готовой конструкции. Тем не менее, М250 имеет достаточно высокие показатели водопроницаемости. По своей долговечности он полностью соответствует требованиям, предъявляемым к конструкциям, в которых может использоваться бетон.
Для приготовления бетона М250 (В20) используются:
- Цемент марки М400 или М500
- Песок фракции 2-2,5
- Каменный балласт (гравий, известняк, гранит) фракций 5-10, 5-20, 20-40.

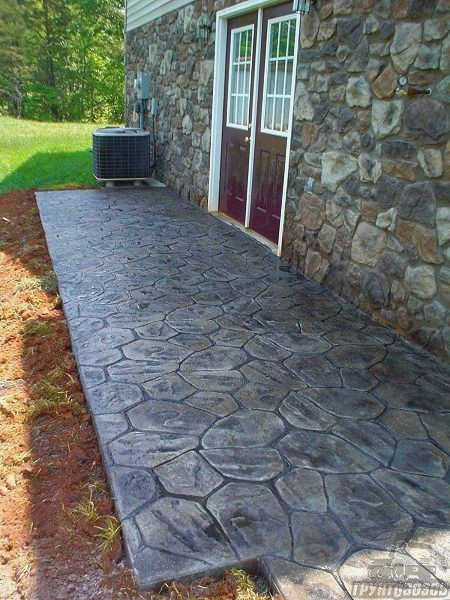

Мелкозернистый бетон М250 (В20) изготавливается из мелких фракций гравия. Он используется в местах, где важно иметь ровную поверхность (при заливке полов, дорожек, дворов и строительных площадок). Иногда щебень гранита в такой бетон вообще не добавляют. Его заменяют крупнозернистым песком (3-5 мм) или отсевом 0-10.
Прочность на сжатие
Основной характеристикой бетонных смесей в строительстве является прочность. Для бетона b 20 она составляет 200 кгс/см². Прочность на сжатие не является постоянной величиной и напрямую зависит от следующих факторов:
- Марка основного ингредиента – цемента.
- Тип и количество крупного и мелкого заполнителя.
- Количество вяжущего материала в смеси.
- Соотношение воды и цемента.
- Использование пластификаторов.
Наращивание прочности в бетонных смесях происходит в результате химической реакции гидратации при смешивании портландцемента с водой. В ходе этого процесса компоненты цемента под воздействием воды превращаются в твердые кристаллические соединения. Для полного вступления всех компонентов в реакцию требуется время, поэтому прочность смеси увеличивается постепенно.
Проектная прочность бетонной смеси достигается после 28 дней твердения с момента заливки смеси в конструкцию.
В это время важно создать оптимальные условия для максимального роста прочности: влажность воздуха должна составлять 100%, а температура поддерживаться на уровне 18-20°C.
Технические характеристики
Помимо класса прочности, бетон класса 20 характеризуется и другими техническими свойствами – степенью подвижности смеси, водонепроницаемостью и морозостойкостью состава:
- Плотность бетона класса 20 обозначается буквой "D" и составляет от 2250 до 2400 кг/м³. Это значение указывает на отношение массы смеси к ее объему. Плотность раствора во многом определяет качество готового бетона, поэтому это значение всегда указывается в паспорте смеси.
- Плотность раствора варьируется от П2 до П4. Этот параметр влияет на обрабатываемость материала: жесткие смеси требуют обязательного вибрационного уплотнения, что приводит к увеличению энергозатрат и использованию специального оборудования. Класс скольжения 20 относится к универсальным смесям, которые хорошо заполняют опалубку при минимальном уплотнении.
- Морозостойкость F 150 – F 200. Значение указывает на способность бетона выдерживать сезонные циклы замораживания-оттаивания без потери несущей способности элементов конструкции.
- Водостойкость W6. Это значение указывает на способность бетона выдерживать процесс намокания. Влага проникает в поры и микротрещины бетона при непосредственном контакте с влагой, что приводит к чрезмерному проникновению воды и потере несущей способности бетона.
Изменение определенных технических и механических свойств достигается на стадии производства бетонной смеси путем добавления различных пластификаторов и добавок.
См. также:
Справочник компаний, специализирующихся на расчете, монтаже и ремонте фундаментов
Различные свойства бетона
При выборе подходящего типа этого материала важно помнить, что он обладает различными свойствами. Наиболее известным является класс бетона. Этот материал производится по определенной формуле с использованием конкретных марок цемента.
Хотя бетонную смесь можно приготовить самостоятельно, она не всегда должна быть изготовлена в соответствии с процедурой. Наиболее качественными являются бетонные смеси, изготовленные в производственных условиях.
Класс бетона обозначается буквой и целым числом. Существуют варианты от М50 до М1000. Однако для практических целей обычно используется только часть из них: от М100 до М400.
Более точной характеристикой прочности является обозначение класса цемента. Обозначение состоит из буквы и максимально допустимого давления для данного типа бетона, выраженного в МПа. Существуют классы от В3,5 до В60. Предполагается, что затвердевший материал будет выдерживать нагрузку, указанную в числовой части обозначения, не менее 95% времени. Обычно используется материал с характеристиками от В7,5 до В35.
Марка и класс бетона считаются наиболее важными, но используются и дополнительные характеристики.
'F' используется для определения морозостойкости. Она показывает, сколько циклов замораживания-оттаивания может выдержать материал без потери прочности. Используются следующие характеристики морозостойкости материалов. F25-F1000. Этот параметр особенно важен при строительстве опор мостов на обводненных почвах. Если морозостойкость низкая, конструкция вскоре столкнется с риском разрушения.
Как улучшить качество твердения
Хорошо известно, что полное затвердевание бетонной смеси происходит примерно через четыре недели после укладки. Условия, в которых происходит этот процесс, оказывают значительное влияние на прочность бетона на сжатие.
Если этот процесс происходит в жаркую погоду, поверхность необходимо периодически увлажнять. Кроме того, поверхность можно защитить от прямых солнечных лучей. Можно использовать слой битума или полиэтиленовую пленку.
Иногда в смесь добавляют добавки, улучшающие эксплуатационные характеристики. Это может привести к сокращению времени работы, удешевлению строительных работ или приданию бетону особых свойств.
В частности, могут использоваться вещества, замедляющие процесс твердения. Это делает поверхность бетона более твердой.
Испытание бетона на прочность

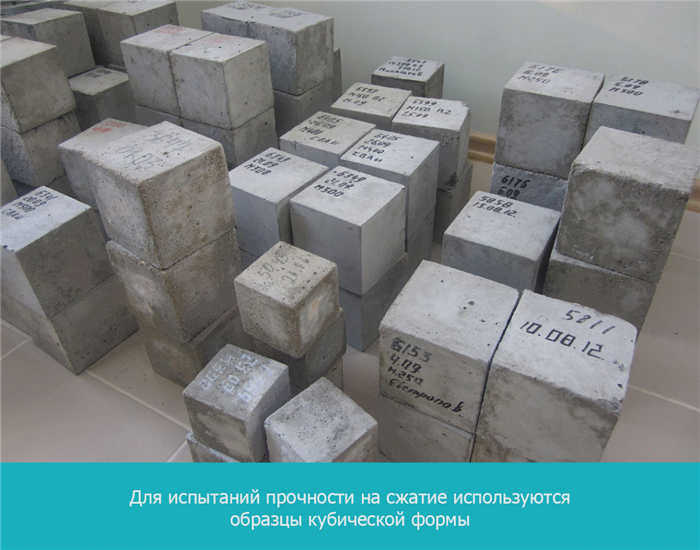

Согласно ГОСТ 10180-2012 "Бетон. Методы определения прочности на контрольных образцах", для испытания прочности на сжатие используют кубические образцы с длиной ребра 100, 150, 200, 250, 300 мм, для каждого из которых применяют бетон с различной номинальной крупностью зерен заполнителя:
- 20 мм и менее – для образцов с длиной грани 100 мм;
- 40 мм – для образцов с длиной ребра 150 мм;
- 70 мм – для образцов с длиной ребра 200 мм;
- 100 мм – для кубов с длиной грани 300 мм.
Образцы отверждают при нормальных условиях, регламентированных ГОСТ 18105 (температура воздуха +20 °С +/- 2 °С, относительная влажность 95% +/- 5%).

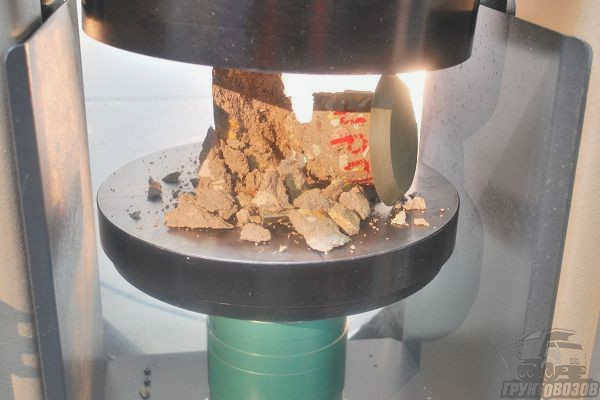

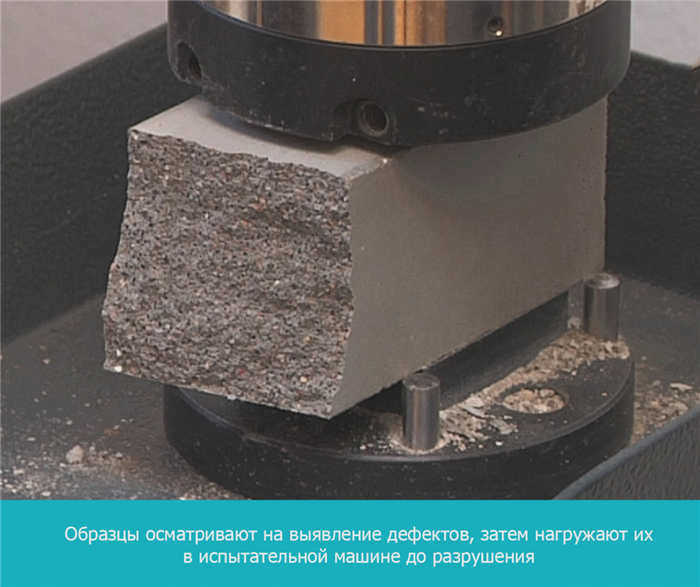

Готовые образцы проверяют на наличие дефектов (трещин, полостей, корочек, сколов ребер), а затем нагружают в испытательной машине до разрушения. Максимальное усилие принимается за нагрузку разрушения.
Также используются испытания на растяжение образцов при изгибе, испытания на осевое растяжение и испытания на разрывное растяжение.
Важно!
Класс присваивается бетону не по результатам испытаний одного образца. Он обозначается числовым значением, соответствующим давлению в МПа, которое образец может выдержать в 95 случаях из 100.
Тяжелые и мелкозернистые бетоны
Помимо цемента и воды, бетонные смеси состоят из заполнителей разного размера:

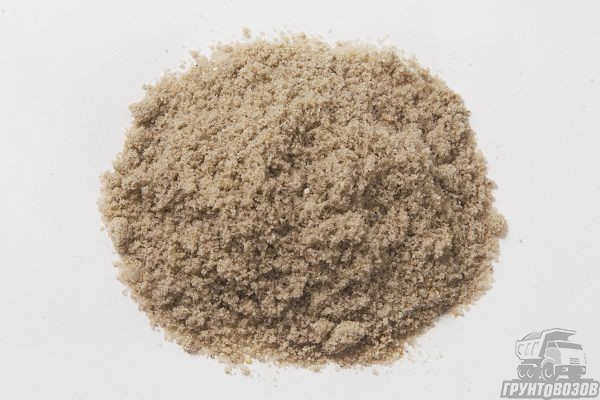

- песок средней и крупной фракции;
- гравий;
- каменный балласт;
- Песчано-гравийные смеси.
Согласно ГОСТ 26633-2015 "Бетоны тяжелые и мелкозернистые. Технические условия", бетоны делятся на две группы:
- тяжелые (плотность от 2000 до 2500 кг/м3 включительно на плотных крупных и мелких заполнителях);
- мелкозернистые (плотность от 2000 до 2500 кг/м3 включительно на плотном мелком заполнителе).
ГОСТ регламентирует размер зерна заполнителя, вид цемента, использование добавок и правила контроля и приемки.
Формула для перевода класса бетона в марку
В идеале класс бетона должен определяться отдельно для всех партий. Однако большинство заводов рассчитывают только средние значения прочности (класс). Затем это значение пересчитывается с использованием коэффициента вариации, который составляет 13,5% (0,135) для обычного бетона и 18% (0,180) для ячеистого.

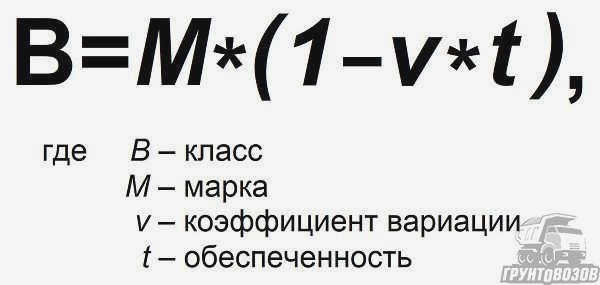

Здесь используется формула:
Поскольку коэффициент вариации и коэффициент безопасности имеют стабильные значения (0,135 и 0,95 соответственно), класс часто определяется с помощью готового к использованию коэффициента пересчета 0,87.
Поэтому в формуле вместо '(1 – v*t)' следует вставить значение 0,87.
Также, чтобы выражение работало правильно (плюс или минус), не забудьте перед расчетом перевести "кгс/см2", в котором измеряются марки, в "МПа", единицу измерения марок.
Коэффициенты отклонения 13,5% и 18% в настоящее время считаются устаревшими. Передовые компании используют коэффициент 5%. Кроме того, такие предприятия проводят контрольные испытания каждой партии, при которых не более 5% продукции может иметь прочность ниже заявленной. Материал с таких заводов часто стоит дороже, но их бетон также более надежен.
Вы также можете использовать следующие значения для перевода одного значения в другое:
Давайте еще раз рассмотрим, как использовать формулу для преобразования класса бетона в класс.
Рассмотрим алгоритм на примере перевода М100 в класс:
- Прежде всего, переведите "кг/см2" в "МПа":
100 кг/см2 * 0,098067 МПа = 9,8067. - Затем это значение умножается на готовый коэффициент пересчета 0,87:
9,8067 * 0,87 = 8,531829 (округляется до 8 , 5). - ГОСТ 26633-2015 назначает конкретные классы бетона по прочности на сжатие (этот список мы опубликовали выше). Теперь нам нужно найти значение, наиболее близкое к 8,5 – это В7,5.
Таблица для пересчета классов бетона в марки
Помимо формулы, для перевода классов бетона в марки можно использовать специальную таблицу. Эта таблица опубликована ниже.
Таблица для пересчета классов бетона в классы
| Класс бетона | Класс бетона |
| М50 | В3,5 |
| М75 | В5 |
| М100 | В7,5 |
| М150 | В10; В12,5 |
| М200 | В15 |
| М250 | В20 |
| М300 | В22,5 |
| М350 | В2 5 ; В27,5 |
| М400 | В30 |
| М450 | В35 |
| М500 | В40 |
| М600 | В45 |
| М700 | В50 |
| М750 | В55 |
| М800 | В60 |
| М900 | В70 |
| М1000 | В80 |
