Как работают безлопастные вентиляторы: конструкция и принцип работы
Одной из новинок на рынке является безлопастной вентилятор. Это устройство вызывает как интерес, так и сомнения у потенциальных покупателей. Необычный безлопастной вентилятор удивляет своим внешним видом и функциональностью.
Одни решаются его приобрести, другие опасаются, что деньги будут потрачены впустую. Для того чтобы развеять сомнения в работоспособности оборудования, необходимо ознакомиться с его конструкцией, принципом работы и функциональными особенностями.
Несколько слов о конструкции безлопастного вентилятора
Модель, принципиально отличающаяся по внешнему виду от других видов вентиляторов, знакомых многим с детства, была изобретена в 2009 году. Ее создателем является Джеймс Дайсон.
Около 30 лет он занимался усовершенствованием пылесосов и другой бытовой и промышленной техники. Этот английский дизайнер разработал множество интересных и полезных изобретений, патенты на которые были проданы по всему миру.

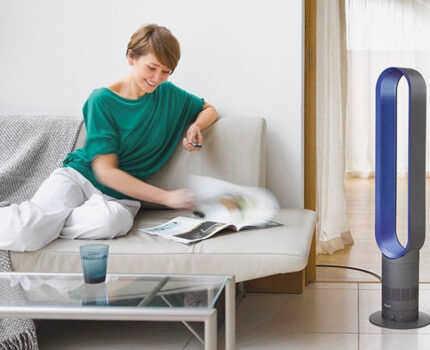

Модели "без лопастей" позволяют вам расслабиться и наслаждаться прохладой, не опасаясь, что домашние животные или дети могут пораниться лопастями вентилятора.
Все его разработки отличаются изысканным дизайном и улучшенной функциональностью. Г-н Дайсон, работая над усовершенствованием гигиенической сушилки для рук, взял ее принцип работы за основу своего нового изобретения. Так, в 2009 году на свет появился специальный безлопастной вентилятор.
Ведущим инженерам компании J. Dyson потребовалось около четырех лет, чтобы смоделировать кольцо вентилятора, способное наиболее эффективно пропускать воздух, многократно увеличивая его.
Безлопастное устройство Дайсона поступило в продажу в 2010 году на родине изобретателя по цене 199 фунтов стерлингов. Цена была непопулярной, но интерес к инновационному вентилятору был велик.
Поэтому сейчас на рынке можно найти подобные устройства от разных производителей, в том числе и дешевые китайские модели.

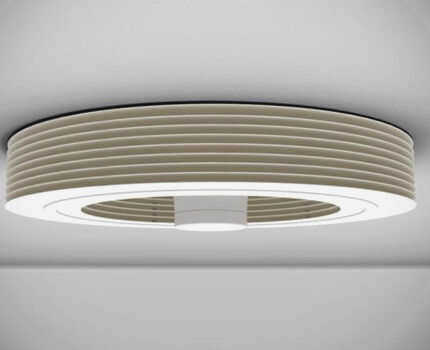

В ближайшее время пользователи смогут опробовать новинку – потолочный вариант безлопастного вентилятора. Это оборудование от компании Exhale Fans, разработанное Ником Хайнером.
Классификация вентиляторов по основным параметрам
Вентиляторы – это механические устройства, предназначенные для перемещения, подачи или отвода масс воздуха и газов. Воздух циркулирует благодаря разнице давлений между входным и выходным каналами вентиляционной установки.
Вентиляторы используются повсеместно. Эти устройства необходимы для подачи и удаления воздуха из здания, для кондиционирования и отопления.
Вентиляторы предназначены для газов со степенью сжатия не более 1,15. Разница давления на входе и выходе ограничена 15 кПа – при более высоких значениях используется компрессор.
Общая классификация вентиляционных установок основана на различных параметрах.
Основные критерии классификации включают
- конструкция и принцип работы установки
- назначение и условия работы вентилятора
- способ монтажа
- способы подключения агрегата к электродвигателю;
- технические характеристики: степень защиты IP, создаваемое давление, потребляемая мощность, скорость, КПД и уровень звукового давления.

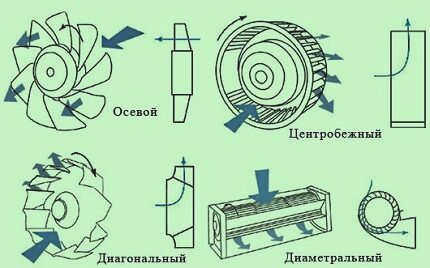

Существует пять типов конструкции вентиляторов: осевые, центробежные, диагональные, диаметральные и кулачковые.
Диагональные и диаметральные считаются разновидностью двух основных групп вентиляционных установок: осевых и центробежных. Новые безвентиляторные изделия принципиально отличаются от своих аналогов.
В зависимости от условий эксплуатации различают следующие типы воздуходувок
- воздуходувки общего назначения;
- воздуходувки специального назначения.
Принцип работы различных агрегатов
Основным критерием выбора воздуходувки является ее конструкция и принцип работы. Конструкция и технические детали определяют производительность, уровень шума, экономичность работы и пригодность для конкретного применения.
Фотогалерея
Фото из

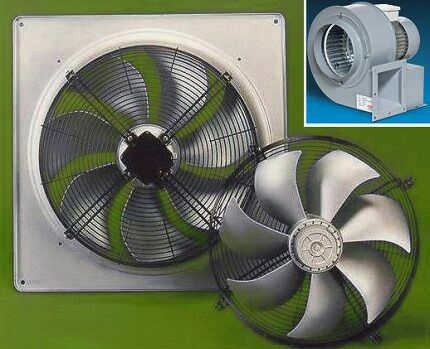

Большинство бытовых вентиляторов относятся к группе осевых вентиляторов. Их лопасти, соединенные с рабочей частью, вращаются вокруг центральной оси.
В группу осевых вентиляторов входят независимо расположенные устройства и устройства, установленные в воздуховодах.
В центробежных вентиляторах рабочее колесо вращается внутри корпуса, приводимое в движение двигателем, расположенным вне системы. Центробежные агрегаты в основном обслуживают промышленные и коммерческие объекты.
Бытовые агрегаты включают в себя безлопастные версии. По своей сути они являются центробежными и могут быть как с лопастями, так и без них.
Осевой вентилятор для бытового использования
Осевой вентилятор для установки в воздуховоде
Модель центробежного вентилятора
Инновационный вентилятор с крыльчаткой
Осевой вентилятор – классический вентилятор
Осевой (осевой) вентилятор широко используется в системах бытовой вентиляции в частных домах, в вытяжных вентиляторах ванных комнат, в сложных вытяжных установках, в качестве охлаждающего элемента в различном инженерном и электронном оборудовании, а также в аэродинамических трубах и турбонагнетателях в авиации.

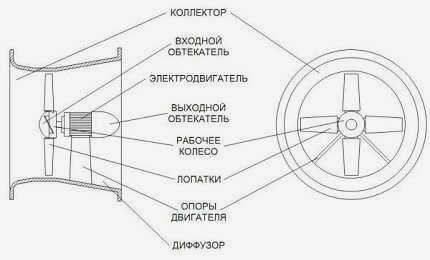

Эти модели характеризуются простой конструкцией и небольшими размерами. Основными компонентами являются цилиндрический корпус, ротор с лопастями и привод. Внутренний диаметр цилиндра должен обеспечивать свободное вращение ротора. Пространство между лопастями и корпусом ограничено 1,5% от длины вращающейся лопасти.
Для снижения гидравлических потерь и улучшения аэродинамических свойств конструкция дополнена коллектором, диффузором и обтекателем с обеих сторон рабочего колеса.
Как работает безлопастной вентилятор?

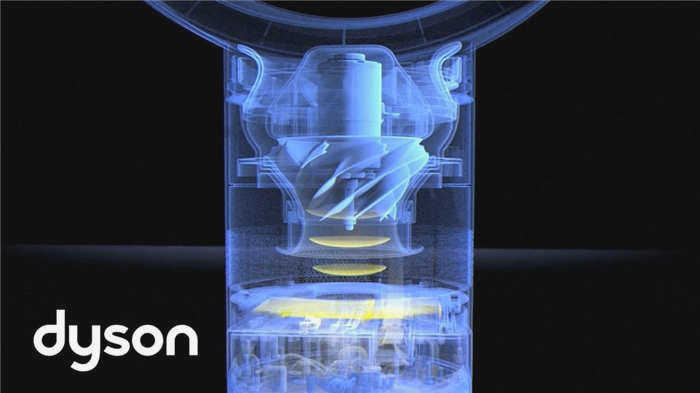

Сначала высокоскоростной двигатель втягивает воздух через решетку в основании корпуса "ноги". Затем воздух всасывается в канал вентилятора (внутри корпуса "кольца").

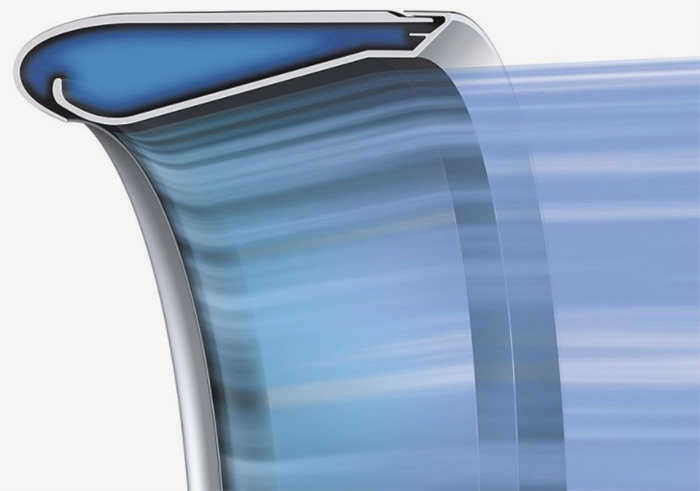

Форма внутреннего кольца разработана по тому же принципу, что и крыло самолета. Поэтому по мере движения воздуха внутри воздуховода его скорость увеличивается.

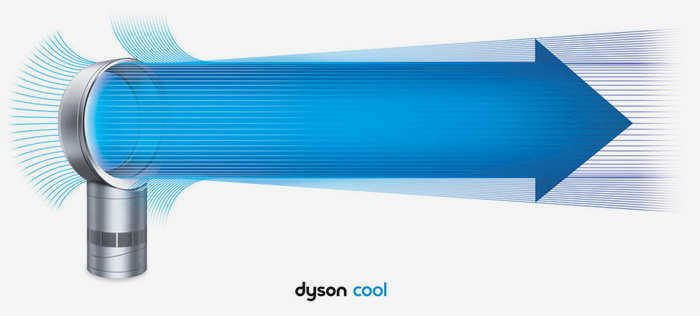

Воздух выходит из воздуховода более узкой стороной. В результате на противоположной, более широкой стороне образуется область низкого давления. Это приводит к тому, что само кольцо начинает "всасывать" воздух в себя и выбрасывать его широкой стороной.
Объем всасываемого и выталкиваемого воздуха за счет эффекта снижения давления в 15-20 раз превышает первоначальный объем, всасываемый двигателем. Безлопастные вентиляторы способны пропускать до 500 литров воздуха за 1 секунду. Таким образом, устройство "обдувает" все вокруг без каких-либо лопастей – просто по законам аэродинамики.
Насколько крут безлопастной вентилятор?

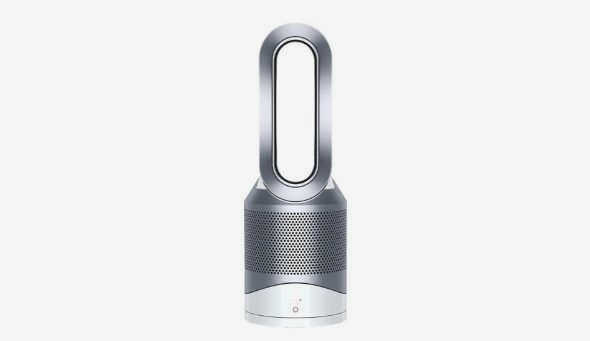

Прежде всего, он тихий. Как часто в прошлом вам приходилось ворочаться жаркой июльской ночью под шум комаров и гул вентилятора. С вентилятором Dyson этого не произойдет: воздух дует мягко, без шума мотора, дребезжания лопастей или эффекта вибрации. Вы можете спать спокойно (к сожалению, он не отпугивает комаров). Такой вентилятор Dyson можно поставить на прикроватную тумбочку:

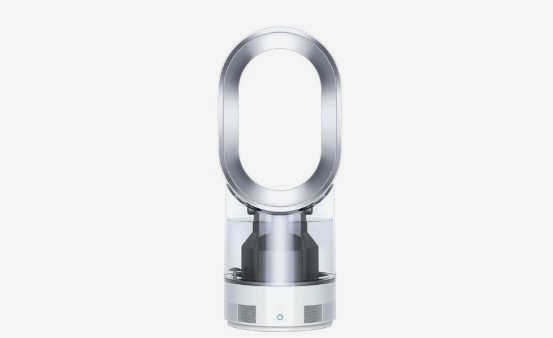

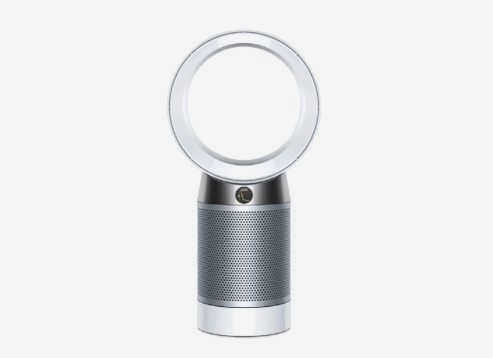

И это даже не два в одном, а четыре в одном! Ведь если к прибору дополнительно добавить HEPA-фильтр и ультразвуковой увлажняющий элемент, то он превратится еще и в очиститель-увлажнитель воздуха. Такой вот многофункциональный прибор для вентиляции в квартире. Например, эта модель Dyson AM10:
Недостатком безлопастных вентиляторов Dyson является их непомерно высокая цена. Однако следует учитывать, что это совершенно новое изобретение. Впрочем, желающих заполучить в свое распоряжение инновационный гаджет довольно много.
А здесь подробнее о кондиционерах:
- Мойка или очиститель воздуха: в чем разница?
- Ультразвуковой увлажнитель воздуха: лучший выбор для квартиры
- Выбор очистителя воздуха для квартиры: обзор 2019 года
Недостатки
Человечество еще не создало ни одного прибора без недостатков, поэтому они есть и прибор без лезвия, но их можно назвать условными:
- шум м вибрация. Это относится не к турбине, а к потоку воздуха, проходящему через кольцо. Уровень шума хоть и не высок, но слышен на большой мощности (хотя используется не часто);
- Цена, по сравнению с классическими вентиляционными установками, высокая. Однако она значительно ниже, чем у кондиционеров.
Приобрести
В среднем, безлопастной вентилятор можно купить за 20-30 тысяч рублей. Выгодно купить безлопастной вентилятор в Москве в интернет-магазинах:
Безлопастной прибор, поражающий воображение не только своим дизайном, но и характеристиками, получивший название "мультипликатор воздуха", смело выходит на рынок наряду со своими предшественниками. Его многие считают смелым шагом в эволюции бытового оборудования для кондиционирования воздуха.
Он создает монотонный поток света, который не вызывает дискомфорта и не создает сквозняков, как это делают обычные охлаждающие устройства. Работа этого изобретения, перевернувшего все стереотипы о бытовых холодильниках, практически незаметна и ненавязчива. Его основные преимущества – гигиеничность и безопасность, эффективность и диапазон режимов, экономичность и доступная цена – делают его лучшим среди воздухоохладителей.
При первом взгляде на него кажется, что это волшебство, но теперь вы понимаете, что все гораздо проще. Техническая новинка сэкономит электроэнергию, поможет перенести жару и украсит ваш интерьер. Если вы хотите привнести в свой дом что-то действительно интересное, безлопастной вентилятор – отличный выбор.
