При таком креплении нагревательная спираль достаточно устойчива, но необходимо сделать дополнительные опоры. Поток теплоносителя под давлением внутри трубы часто сопровождается вибрациями. Дополнительные опоры компенсируют этот недостаток.
Как сделать водонагреватель косвенного нагрева своими руками: инструкция и советы по изготовлению
Наличие водопровода с горячей водой – часть привычного комфорта современной жизни. Однако решить проблему подведения централизованных коммуникаций к загородному участку не всегда представляется возможным.
Поэтому владельцы частных владений устраивают независимое горячее водоснабжение, используя в качестве источника нагрева отопительный контур. Чтобы решить эту проблему, достаточно построить бойлер косвенного нагрева своими руками.
Мы покажем вам, как сделать полезное устройство. В этой статье подробно описано, как установить и подключить оборудование санитарного водоснабжения к водоразборным точкам. Вы узнаете, как подготовить бойлер к вводу в эксплуатацию и как его запустить.
Конструкция бойлера косвенного нагрева
По сути, устройство представляет собой обычный теплообменник.
Однако теплообменники традиционно строятся по принципу "труба в трубе", а в данном случае теплообменными элементами являются бак и трубный змеевик. Бак выступает в качестве внешней "трубы", внутри которой размещена внутренняя "труба" или змеевик.
Фотогалерея
Фото из
Приготовление санитарной воды в водонагревателе косвенного нагрева происходит без непосредственного использования электроэнергии, газа, твердого или жидкого топлива

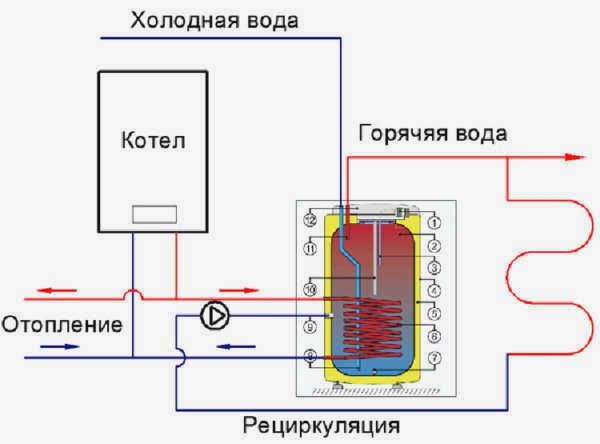

ГВС в бойлере косвенного нагрева производит воду, нагретую теплоносителем.
Бойлер подключается к системе отопления. Внутри змеевика, труб или в пространстве между двумя емкостями проходит теплоноситель, прежде чем попасть в радиаторы.
Бойлеры косвенного нагрева чаще всего оснащены теплообменниками в виде змеевиков. Это характерно, в частности, для самодельных конструкций.
Змеевик, через который проходит теплоноситель, просто помещается внутрь емкости. Нагреваемая им бытовая горячая вода остается в таком накопительном нагревателе постоянно.
В качестве корпуса для изготовления собственного бойлера подходит любая герметичная емкость, бак, пустой газовый баллон, обычный бойлер
Сложность заключается не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан и мембранный бак для расширения жидкости.
Нет необходимости устанавливать собственную группу безопасности. Избыточное давление будет устранено предохранительным клапаном, общим для системы отопления. С другой стороны, воздухоотводчик полезен тем, что вода внутри бака, находящегося отдельно от системы, закипит.
Устройство для экономного использования энергии
Заводское оборудование для косвенного нагрева
Вариант теплообменника бойлера косвенного нагрева

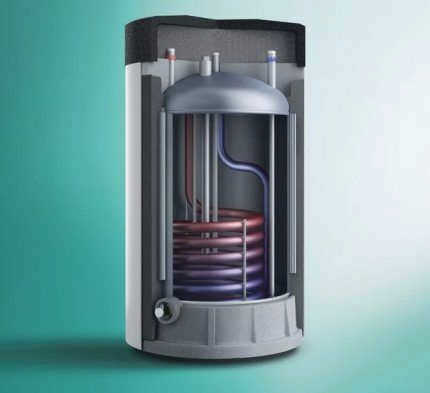

Самый популярный теплообменник косвенного нагрева
Базовая конструкция бойлера косвенного нагрева

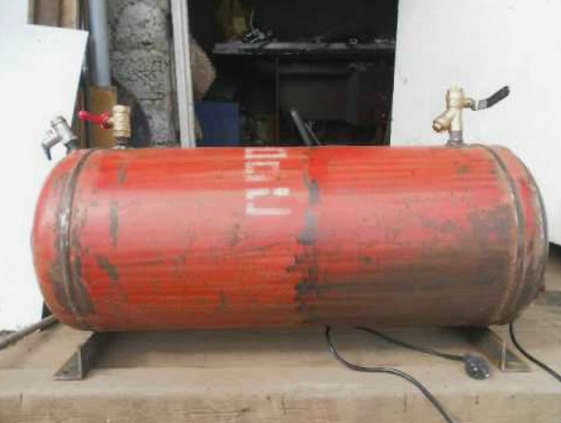

Бытовой бойлер от газового баллона

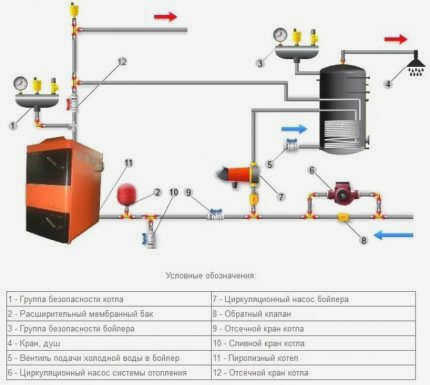

Сложность обвязки бойлера косвенного нагрева
Вентиль на схеме подключения бойлера
Теплоноситель системы отопления проходит через трубный змеевик, а внутренняя камера емкости заполнена холодной водой. Теплоноситель нагревает стенки трубного змеевика, которые, в свою очередь, нагревают холодную воду в емкости.
Из чего сделать корпус для косвенного водонагревателя
Существует 3 популярные конструкции косвенных водонагревателей.
- Старый 50-литровый газовый бойлер. Толстый металл и долгий срок службы – преимущества. Небольшой 50-литровый бак тоже жизнеспособен и полезен, но при условии, что бойлер достаточно мощный, от 20 кВт, и змеевик тоже может дать такую мощность. Для большой ванны наиболее удобным вариантом является: – бак на 100 литров, – 2 цилиндра, установленные один на другой.
- 2-мм стальная бочка на 100 или 150 литров. Обычная бочка может служить в качестве сносного бойлера, при условии соблюдения толщины металла (выдерживающего давление 4 бар и более) и своевременной установки и замены магниевого анода. Емкости с "некоторыми химическими остатками" не допускаются.
- Толщина листового металла составляет от 2 до 4 мм. Из него можно сварить прямоугольный бак объемом 70-120 литров. Это требует большего объема сварочных работ, но зато бак можно сконфигурировать в соответствии с установкой. Например, иногда удобнее сделать плоский бак для настенного монтажа.
Как изготовить змеевик

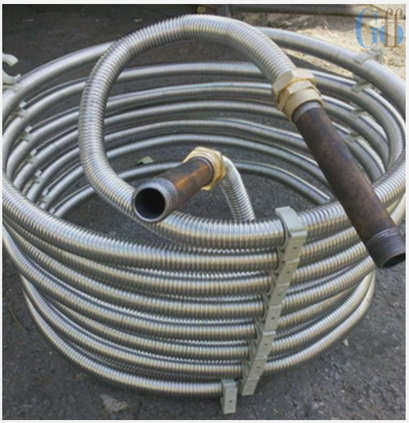

Самый распространенный материал для змеевика – гофрированная магистральная газовая труба из нержавеющей стали, обычно диаметром ¾ или ½ дюйма. Приобретается только один кусок трубы, а концы расширяются с помощью предварительно установленных колпачковых гаек. Соответственно, соединение с адаптерами происходит на торцевом уплотнении.
Ориентировочно, один метр такой трубы обеспечивает теплообменную мощность 1,2 кВт при разнице температур 50 градусов. Таким образом, даже 12 метров трубы достаточно для достижения мощности среднего промышленного котла. 15-17 метров трубы гарантируют эффективность теплообмена в 20 кВт при нормальных условиях, то есть достаточную мощность, получаемую от котла.
- Катушка наматывается до нужного размера или приобретает форму эллипса. Катушка фиксируется полипропиленовыми зажимами. Такие же зажимы крепятся к пластиковым стойкам внутри корпуса. Катушка размещается как можно ниже в корпусе.
Конкурентоспособным вариантом является трубка из мягкой меди или нержавеющей стали диаметром ½ дюйма. Однако это будет намного дороже, сложнее в изготовлении, а эффективность теплопередачи будет в 1,5 раза ниже.
Инструкция по сборке и подключению своими руками
Сборка котла производится после подготовки всех компонентов.
В емкости просверливаются отверстия: для крана заливки воды, входа и выхода теплоносителя. Если решено установить нагревательный элемент, то он также помещается в отверстие на дне.
- Далее в объеме устанавливается змеевик, а трубы вводятся в отверстия с помощью специальных переходников, которые желательно приварить в случае с бойлером. Возможны и другие варианты, но главное – герметично закрыть отверстия.
- Ножки (если они есть) привариваются к дну.
- Устанавливается нагревательный элемент, если он запланирован.
- Затем змеевик подключается к системе отопления, как показано на схеме.
- Подключается труба подачи холодной воды и кран для отбора нагретой воды. Возможно подключение подводящей трубы для воды на кухне и в ванной комнате.
Теплоизоляция
Чтобы вода долгое время оставалась теплой, емкость изолируют. Для этого используют минеральную вату или монтажную пену. Изоляционный материал должен быть полностью заключен в оболочку емкости – это напрямую влияет на КПД бойлера. Чтобы изоляция выглядела аккуратно, сверху можно установить кожух из тонколистового металла (например, оцинкованной стали) – он напоминает сэндвич-трубу. Наглядный пример можно увидеть на первом рисунке.
Как работает дровяной котел

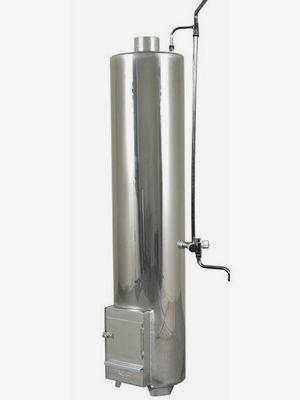

Еще один вид косвенного водонагревателя – титановый бойлер на дровах, который потребует затрат только на накопление запаса твердого топлива. Такой бойлер имеет самоварную конструкцию и работает автономно от всех источников электроэнергии, поэтому идеально подходит для установки в частном доме.
Видео: Интересный пример бытового косвенного водонагревателя на основе проекта ENKdom
Готовый бойлер можно купить в магазине, после чего его останется только установить в определенном месте. Однако его стоимость довольно высока, и если у вас есть навыки работы с необходимыми инструментами для его изготовления, то после получения необходимого материала вы сможете сделать все своими руками, сэкономив приличную сумму денег и повысив свою самооценку!)
Понравилась статья?
Сохраните ее, чтобы не потерять!
Подключение косвенного водонагревателя
Существует три основных способа подключения косвенного водонагревателя:
- Муфта с трехходовым клапаном.
- Подключение к двум циркуляционным насосам.
- Подключение к двум циркуляционным насосам.
Подключение с трехходовым клапаном
Разводка с трехходовым клапаном – наиболее часто используемый метод, особенно когда требуется большой объем горячей воды. Для этого в системе устанавливаются два отопительных контура. Первый – это основной контур, используемый для отопления помещений. Второй используется для нагрева воды в бойлере.
Чаще всего используется трубопровод косвенного нагрева воды с трехходовым клапаном.
Трехходовой клапан, подключенный к термостату, используется для равномерного распределения и регулирования объема теплоносителя, поступающего в бойлер.
Принцип работы довольно прост: если температура в накопительном баке опускается ниже установленного значения, клапан отводит часть теплоносителя на нагрев воды в бойлере. После нагрева воды теплоноситель возвращается в отопительный контур.

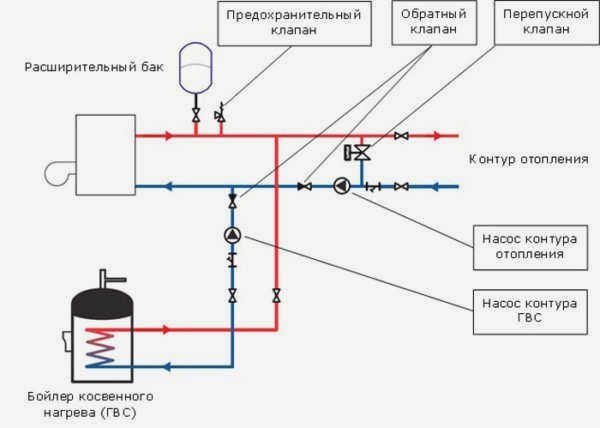

Подключение к двум циркуляционным насосам
Водонагреватель косвенного нагрева устанавливается в системе с двумя контурами: бойлером и отопительным контуром. Для управления каждым из контуров используется рециркуляционный насос. Насос контура бойлера устанавливается перед насосом отопительного прибора.
В системе с рециркуляционными насосами подача теплоносителя в бойлер регулируется автоматически.
Особенности эксплуатации бойлера косвенного нагрева
Для правильной работы бойлера он должен быть установлен на ровной, твердой поверхности. Настенный водонагреватель должен быть установлен с помощью подходящих креплений, рассчитанных на вес устройства при заполнении водой.
Бойлеры емкостью до 100 литров следует крепить с помощью дюбелей длиной 100 мм, а устройства емкостью 150-200 литров – с помощью дюбелей длиной 150 мм. Бойлер лучше всего устанавливать на бетонные или каменные стены.
Обратный клапан должен быть установлен на линии холодной воды перед бойлером, чтобы предотвратить попадание горячей воды в контур холодной воды.

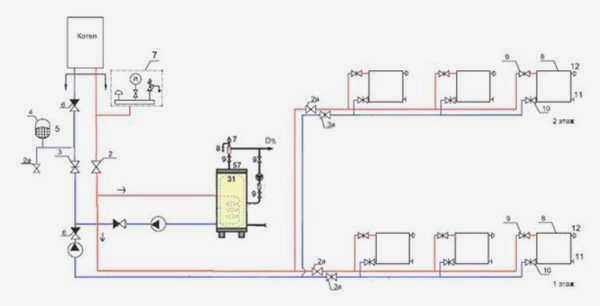

Подключение косвенного водонагревателя к системе с обратным клапаном
Основной проблемой водонагревателей косвенного нагрева является образование накипи внутри накопительного бака и теплообменника при нагреве воды выше 80 оС. Поэтому при умеренном использовании горячей воды (мытье посуды) рекомендуется снизить температуру до комфортных 40-50 оС. Это значительно продлит срок службы оборудования.
Чистка и ремонт бойлера
Если бойлер используется часто, необходимо раз в год очищать бак. Для этого в бак закачивается концентрированный раствор лимонной или уксусной кислоты и нагревается до 80-90 oC. Через 20-30 минут жидкость сливается. Если теплоносителем, используемым в системе отопления, является вода, теплообменник следует очистить аналогичным образом в качестве меры предосторожности.
Если в соединениях труб имеются протечки, проблемный участок следует разобрать и собрать заново, используя больше герметика. Вместо сантехнического льна следует использовать более современные материалы, такие как лента ФУМ или сантехническая нить.
