Но если да, вы можете проверить его "качество". Возьмите вольтметр и измерьте напряжение между нейтралью в розетке и светильником в стене. Если оно не равно нулю, а, скажем, 3 вольта или больше, то замыкание нейтрального провода на светильник через предохранитель 100 мА должно привести к перегоранию предохранителя (при условии низкого сопротивления между светильником и истинным заземлением). В качестве альтернативы, если напряжение между нейтральной точкой и светильником близко к нулю, подключите последовательно с цепью 9-вольтовую кроновую батарейку.
Подключение автоматического выключателя УЗО к однофазной незаземленной сети
Одним из известных способов защиты от высокого напряжения является установка в цепях питания специального устройства, реагирующего на небольшую утечку тока. В технической документации оно классифицируется как устройство остаточного тока или УЗО. Согласно приведенной выше расшифровке, это устройство позволяет снять напряжение с опасной зоны в случае возникновения аварийной ситуации.
Особый интерес представляет случай, когда устройство устанавливается в незаземленную однофазную цепь (такой вариант подключения обозначается как "УЗО без земли" – англ.) "RCD without earth" – англ.)). Не менее важно выяснить, как правильно подключить автоматический выключатель УЗО к электросети рассматриваемого объекта.
Необходимость установки
Современные защитные устройства необходимы в следующих ситуациях:
- Когда невозможно организовать надлежащее заземление на объекте.
- Когда предъявляются высокие требования к безопасности.
- При установке электрооборудования в помещениях, характеризующихся повышенной влажностью (в частности, на кухнях, в туалетах и ванных комнатах).
Наличие этих устройств обеспечивает надежную защиту людей, подвергающихся воздействию опасного потенциала.
Эти гарантии основаны на характеристиках срабатывания УЗО, которые практически мгновенно (в течение десяти миллисекунд) отключают цепь питания. За это время утечка тока через тело человека или животного не успевает достичь опасного для жизни уровня.
Необходимость заземления автоматического выключателя остаточного тока
Считается, что автоматический выключатель тока утечки работает безупречно только при наличии электрической сети с фазным проводником, нейтральным проводником и заземляющим стержнем.

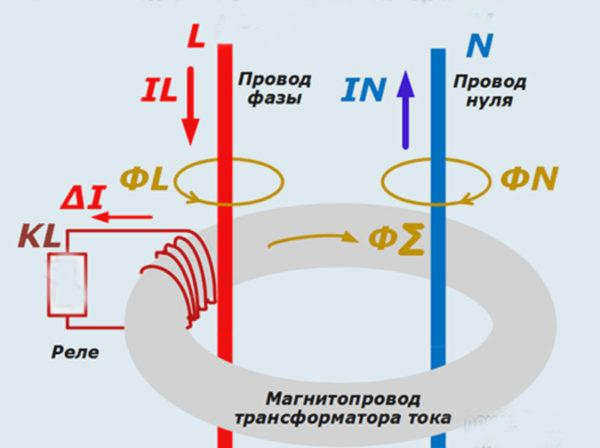

По сути, учитывая работу автоматического выключателя утечки на землю и заземляющей шины, оба устройства функционально предназначены для выполнения одинаковых действий – отключения питания цепи в случае утечки тока на раме. Разница заключается лишь в принципе работы схемы.

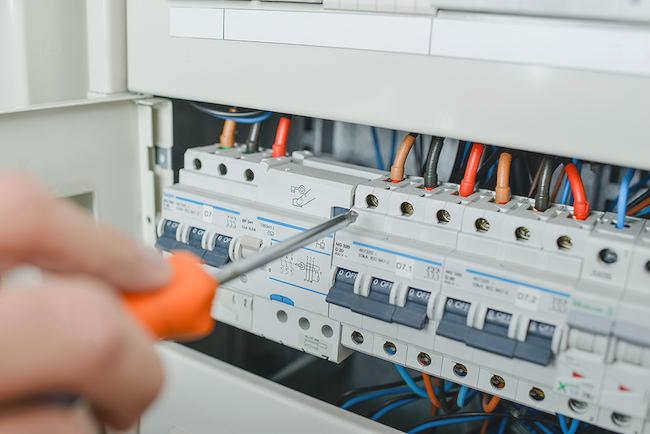

Классическая монтажная пара, обеспечивающая достаточно эффективную блокировку как от поражения электрическим током, так и от возможного возгорания в результате короткого замыкания.
Читайте также: Питание светодиодных лент 12 В: выбор оптимального устройства
Логический вывод заключается в том, что оба схемных решения подходят для электроснабжения дома. Более того, оптимально использовать обе схемы вместе.
Если на линии электропитания установлен автоматический выключатель остаточного тока, то организацию заземляющего устройства можно в принципе исключить. Однако внедрение защитного устройства представляется разумным решением и для двухпроводных сетей, которые технически не имеют заземляющей шины.

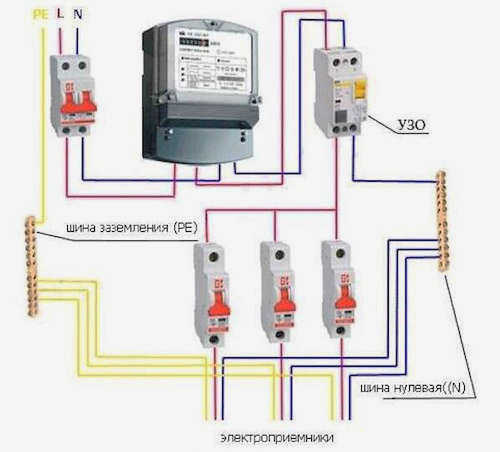

Оптимальное техническое решение для прокладки кабелей в жилых зданиях, где в дополнение к защитному устройству используется заземляющая шина. Такие решения являются стандартными в новых зданиях.

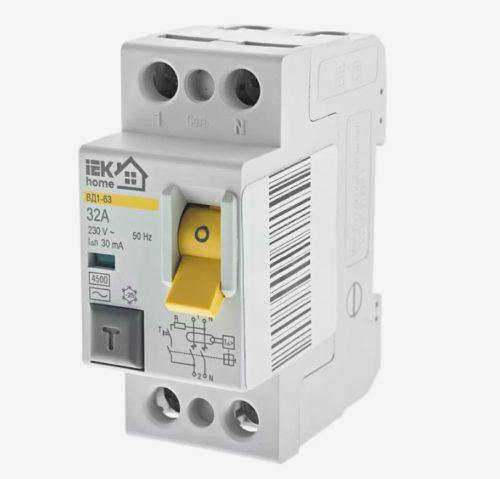

Если внимательно осмотреть само УЗО, то вы не найдете клемму, специально предназначенную для подключения заземления.
Этот фактор еще раз подтверждает возможность коммутации без заземления. Однако современные проекты домов требуют наличия шины заземления.
Как работает защитное устройство без заземления?
Вариант подключения без заземления распространен в старых квартирах и частных домах. В таких зданиях электропитание обычно осуществляется без шины заземления. Однако как можно ожидать, что УЗО без заземления будет работать правильно?
Вариант электропроводки, широко распространенный в связи с дизайном недвижимости старого образца. Установка автоматических выключателей УЗО в старой инфраструктуре должна выполняться при отсутствии шины заземления.

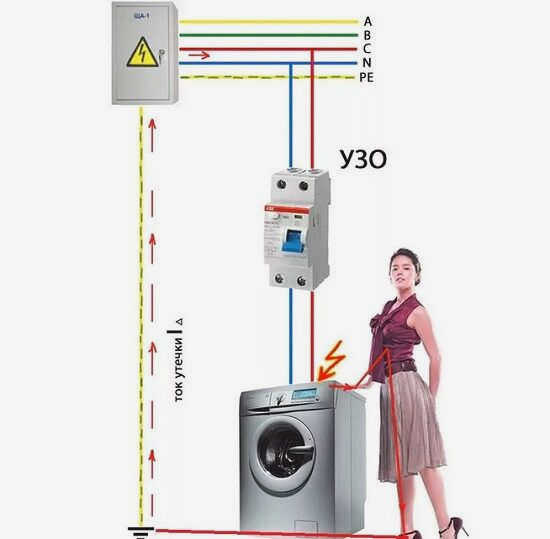

Например, в процессе эксплуатации электрооборудования произошло замыкание на землю. При отсутствии шины заземления нельзя ожидать немедленного срабатывания установленного автоматического выключателя УЗО. Если человек прикоснется к корпусу пробитого оборудования, ток утечки потечет на землю через тело этого человека.
До срабатывания УЗО проходит определенный период времени (порог срабатывания устройства). В течение этого времени (достаточно короткого) риск получения травмы от поражения электрическим током остается приемлемым. Однако при наличии заземляющего стержня автоматический выключатель УЗО сработает немедленно.
Схема электропроводки без заземления, при которой защитное устройство подключено без дополнительной заземляющей шины, все же представляет определенную опасность для пользователя. В таких ситуациях УЗО должно быть тщательно настроено на порог срабатывания.
Из этого примера легко сделать вывод, что УЗО и автоматические выключатели в жилых помещениях или бытовых распределительных устройствах всегда должны подключаться вместе с соединением с заземляющей шиной. Другой вопрос, что до сих пор существует множество зданий, где это невозможно из-за отсутствия "заземления" на проектных схемах.
Для вариантов, когда электропитание не заземлено, устройство остаточного тока (УЗО) является практически единственной эффективной защитой, которая может быть использована в таких обстоятельствах. Поэтому давайте рассмотрим возможные схемы, применимые к электроснабжению частного дома.
Сработает ли УЗО без заземления?
Работа защитного устройства в двухпроводной сети происходит в особых условиях. Поэтому у многих домовладельцев возникает вопрос: будет ли УЗО работать без заземления и обеспечивать защиту от поражения электрическим током? Чтобы получить ответ, необходимо проследить весь механизм срабатывания. Если неисправность возникнет на корпусе электроприбора, УЗО сработает не сразу, так как нет заземления и пути для дальнейшей утечки тока. В то же время на корпусе прибора возникает потенциальный риск для здоровья и жизни.
Читайте также:
Типы, конструкция и принцип действия автоматических выключателей остаточного тока
Когда тело человека касается земли, через него проходит путь тока утечки на землю. Через определенный промежуток времени ток достигнет порога срабатывания УЗО, и только тогда неисправное оборудование будет отключено от электросети. Время, в течение которого человек подвергается воздействию тока, зависит от порога срабатывания защитного устройства. Хотя время срабатывания довольно короткое, его достаточно, чтобы вызвать серьезную электротравму. В случае замыкания на землю УЗО сработает, как только произойдет утечка тока, и отключит устройство до того, как человек вступит с ним в контакт.
Поэтому можно подключить выключатель УЗО без заземления, но такая схема не гарантирует 100% безопасности. Однако в старых домах все еще используются двухпроводные сети, и переход на современную трехпроводную сеть не всегда технически возможен. Поэтому во многих случаях автоматический выключатель остаточного тока является единственным вариантом защиты людей и оборудования. Если используются незаземленные цепи, автоматические выключатели должны быть установлены вместе с автоматическими выключателями для отключения сети в случае перегрузок и коротких замыканий.

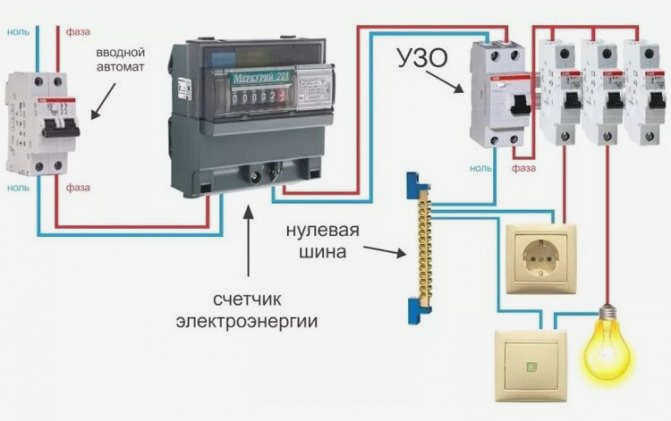

Как подключить УЗО в незаземленном жилище – схема 1

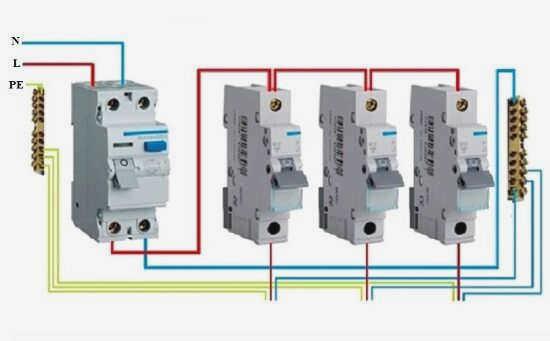

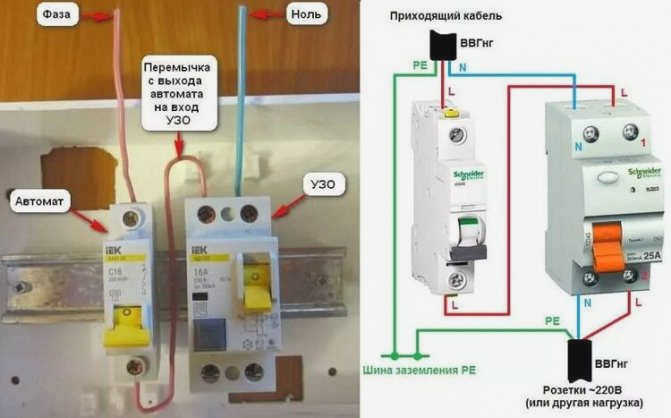

Одно защитное устройство устанавливается на входе и охватывает все проводники в квартире. Напряжение подается на распределительный щит через питающий кабель. Затем оно подключается к двухполюсному автоматическому выключателю, а затем к автоматическому выключателю остаточного тока. Затем на отходящих проводниках устанавливается автоматический выключатель.

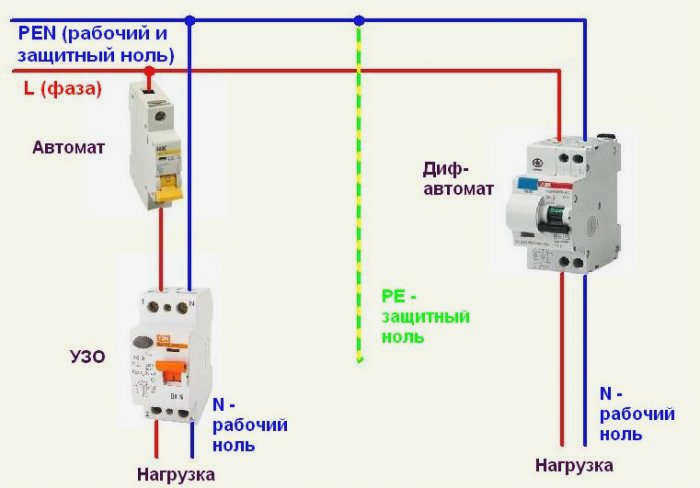

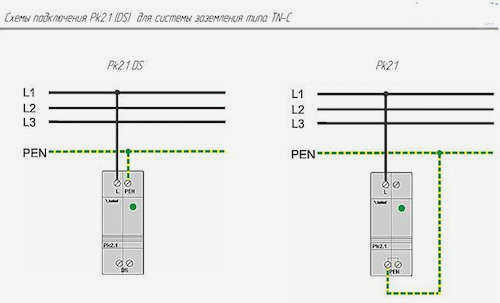

УЗО в системе TN-C
Часто возникают вопросы о возможности подключения автоматического выключателя утечки на землю в системе TN-C и его эффективности. Варианты этой системы могут быть трехфазными с четырьмя проводниками или однофазными с двумя проводниками. В первом случае проводники состоят из трех фазных и одного нейтрального проводника, а во втором – из двух фазных и нейтрального.
Большинство экспертов безоговорочно рекомендуют устанавливать в таких системах защитные устройства, поскольку именно они срабатывают в случае утечки тока, опасного для человека. Однако существует так называемая "оппозиция", которая утверждает, что установка УЗО в системе TN-C не только неэффективна, но и опасна. Это связано с тем, что защита срабатывает только при непосредственном контакте с токоведущими частями, а не заранее, в случае утечки тока. Кроме того, в домах со старой проводкой такие устройства срабатывают без видимых причин.
Большинство электриков и владельцев квартир по-прежнему предпочитают устанавливать автоматический выключатель остаточного тока. Ни при каких обстоятельствах он не будет бесполезен и сработает в нужный момент, спасая здоровье и даже жизнь. Защитное устройство значительно повышает электробезопасность и делает жизнь владельцев домов более безопасной.
Автоматические выключатели УЗО срабатывают при отсутствии подключенной нагрузки
Почему срабатывают УЗО: причины, неисправности и решения
Автоматические выключатели с УЗО: возможные неисправности, ремонт своими руками
Однофазные автоматические выключатели: как выбрать автоматический выключатель, характеристики, таблица мощности
Защита от нейтрали

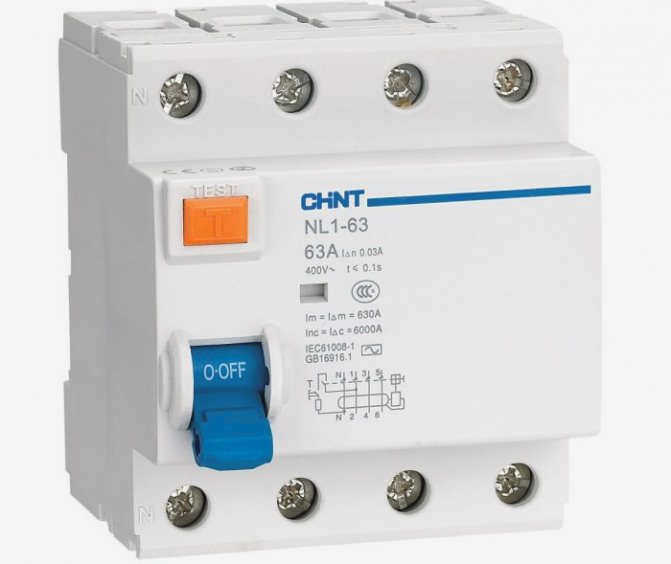

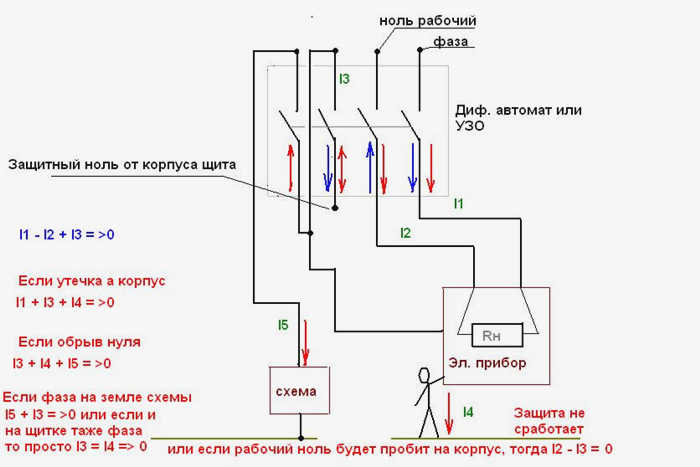

Четвертый контакт УЗО может служить в качестве детектора замыкания на землю. Снова используем "опорную землю". Как только защитный нейтральный проводник в распределительном устройстве превысит 30 В по отношению к "опорной земле", возникнет ток утечки, и защита сработает.
Комментарий из Интернета
Кстати, в 2000 г. В бутике на Подоле в Киеве (дореволюционный дом, подъезд на воздухе) мне удалось заставить УЗО срабатывать на обрыв нуля. Я поставил резистор 1кОм между нулем и чистой землей (схему сделал сам), при нормальном напряжении на земле 5В утечка с земли была 5мА, при подаче на землю хотя бы 50В, утечка 50мА, УЗО срабатывает.
Недостаток резистора – несколько миллиампер тока при низком напряжении между землей и нейтралью, поэтому всегда может быть 10-15 мА, что не очень хорошо для всего остального, подключенного к УЗО, которое может работать, скажем, при 17-20 мА.
Варистор не совсем хорош, сопротивление не падает быстро после пробоя, плюс даже если вы ограничиваете ток резистором, он все равно имеет ограниченное количество срабатываний.
Газовые ограничители от 75 В и выше – это уже слишком. Сопротивление зависит от приложенного напряжения.

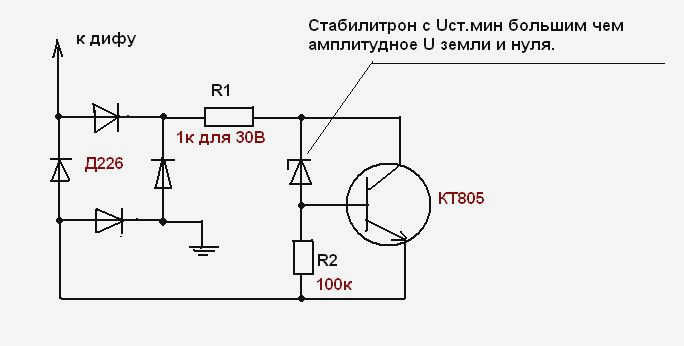

Гораздо проще собрать схему с диодами, переключателем и транзистором. Можно также использовать два мощных диода, но их труднее найти в продаже.
Необходимое условие для работы схемы:
- Минимальное напряжение стабилизации стабилизатора Uст.мин должно быть больше, чем амплитуда амплитуды напряжения между "опорной землей" и защитным нулем.
- Коэффициент усиления транзистора h21э не должен превышать 20-40. Это необходимо для того, чтобы микроамперы в базе не превратились в десятки миллиампер в коллекторе. Транзистор представляет собой простой биполярный транзистор.
- Токоограничивающий резистор должен быть подобран так, чтобы между землей и напряжением 30 В протекал ток 30 мА.
25 лучших электронных гаджетов, которые можно собрать и спаять самостоятельно

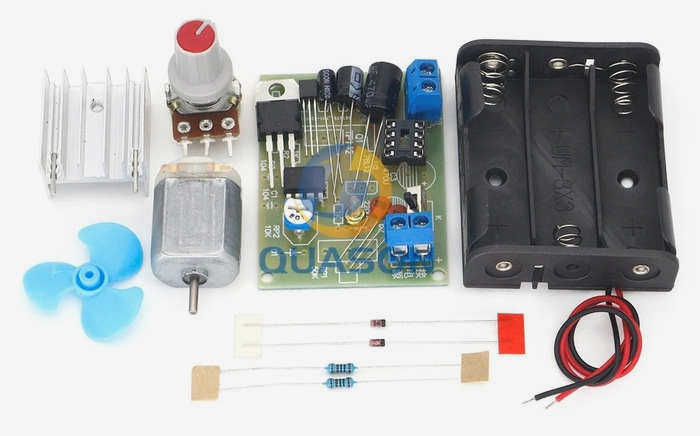

1) Вентилятор с регулируемой скоростью вращения
DIY набор для самостоятельной сборки и пайки электронных компонентов, после завершения которого вы получите вентилятор с платой управления скоростью вращения. Идеально подходит для обучения пайке и общей работе с электроникой. Стоимость такого набора составляет 128 рублей с бесплатной доставкой. Ссылка на источник

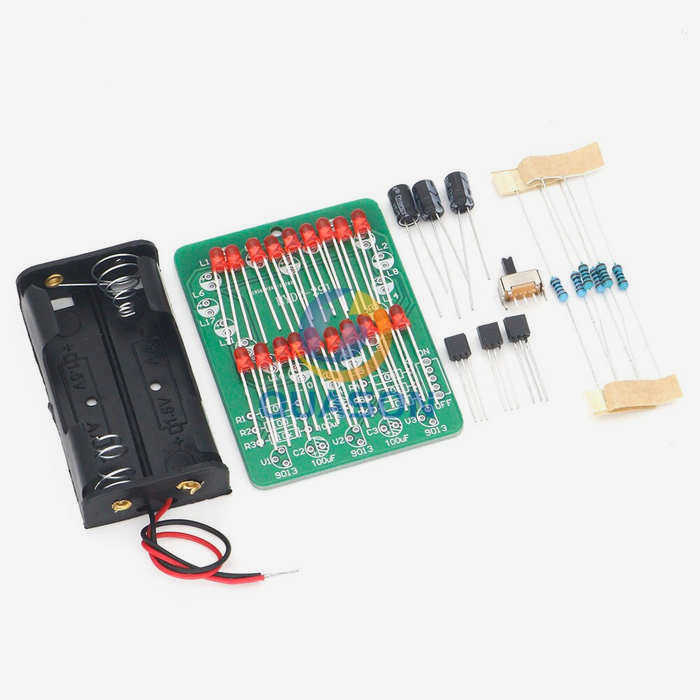

2) Светодиодное сердце
Набор для создания светодиодных гирлянд в форме красного сердца. Стоимость 40 рублей. Ссылка

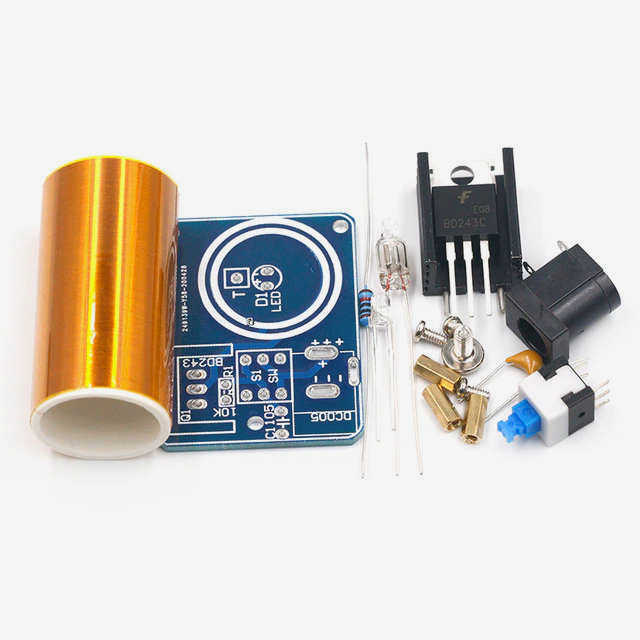

3) Катушка Тесла
Набор для установки мини-катушки Тесла. Стоит 83 руб.. Ссылка

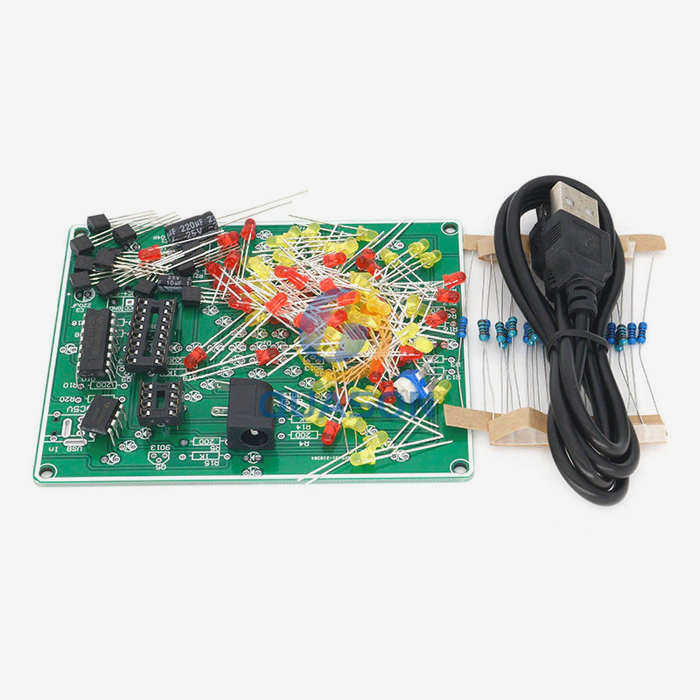

4) Мерцающий свет
Набор для сборки и пайки микросхем, светодиодов и других электронных компонентов для создания веселой световой платы. Стоимость набора 260 руб.. Ссылка

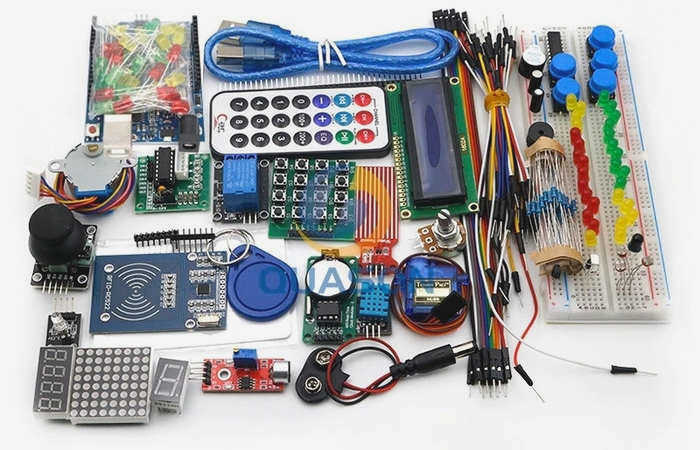

5) Стартовый набор Arduino
Стартовый набор для тех, кому нравится собирать, паять и программировать проекты на Arduino. Стоит ок. 1 800 руб. Ссылка

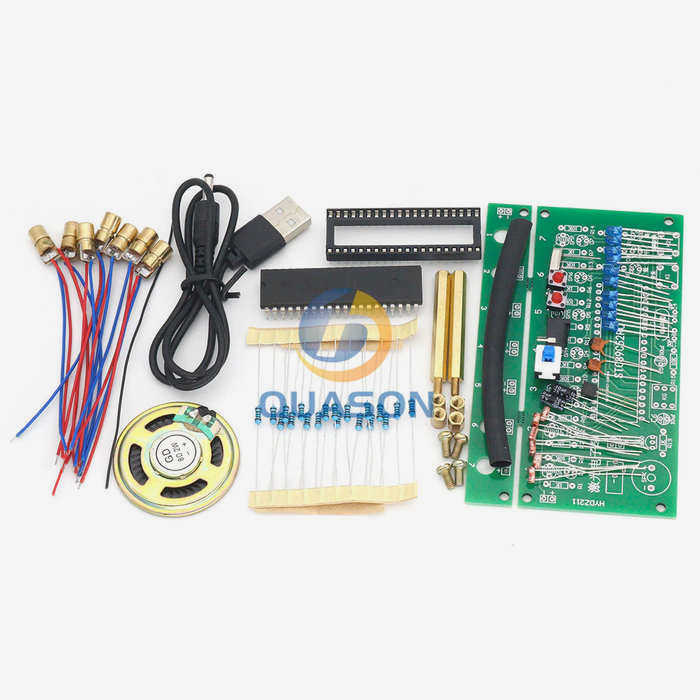

6) Набор для создания арфы
Набор "сделай сам" для создания музыкального инструмента – лазерной арфы. Стоит ок. 600 руб. Ссылка
7) Спектральный анализатор
Что такое электрическое напряжение?
Доброе утро. Итак, для пользы моих 22 подписчиков, которые хотят знать больше об электричестве и всей этой магии проводов и умных слов. Я постараюсь быть формальным, чтобы не получить комментарии от умных людей, и простым, чтобы не получить комментарии от обычных людей. Но, скорее всего, я получу их от лингвистов.
Что такое напряжение? Вы наверняка часто слышали это слово от техников или видели его на плакатах и афишах, верно?
Напряжение – это физическая величина, значение которой равно работе электрического поля по переносу электрического заряда из одной точки в другую. Фух, я бы и сам этого не понял, если бы не знал.
Я приведу дальнейшие объяснения и примеры для того, чтобы понять именно такой термин, как "напряжение". Я не буду использовать такие слова, как ток или сопротивление. Просто потому, что о них я буду говорить позже.
Вот как это выглядит. Напряжение – это разность двух потенциалов, и эта же разность создает силу, перемещающую энергию. Оно измеряется в вольтах.В, V). Обозначается обычной буквой U. Именно с помощью напряжения мы указываем энергии, куда течь. Разность между двумя потенциалами мы не можем измерить напряжением на одном проводе. Просто потому, что нам не с чем сравнить его потенциал. Вот почему для питания любого устройства необходимо как минимум два провода. Плюсовой и минусовой. Говоря еще проще, напряжение в проводе – это как давление в трубопроводе. Давление определяет, откуда, куда и с какой силой будет течь вода.
Пример следующий:

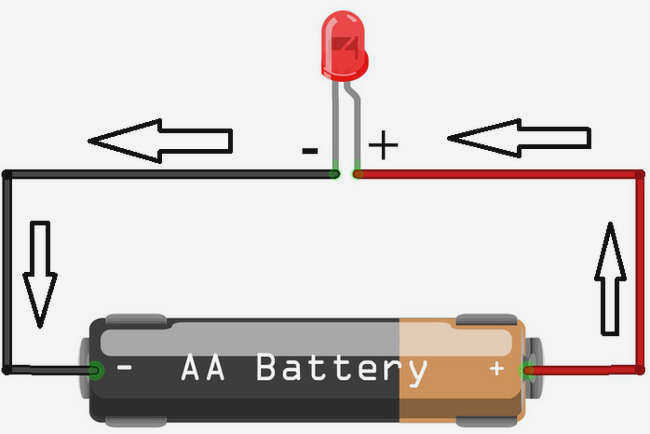

Давайте подключим светодиод (лампочку, динамик, что угодно) к аккумулятору.
