Бур для гидробурения своими руками

Совет: Если позволяет мощность лебедки, то для ускорения работы вес ударной дрели можно увеличить, установив сверху дополнительные съемные металлические грузы.

Технология бурения на воду своими руками

Этот метод предполагает извлечение пустой породы с помощью воды, которая под давлением нагнетается в полость шахты. Для удаления нарушенных слоев не используется буровой инструмент.

Технология предполагает сочетание 2 процессов

• формирование вертикального отверстия в грунте путем поочередного разрушения слоев почвы;
• извлечение из ствола измельченных фрагментов грунта под действием бурового раствора.

Процесс перемешивания бурового раствора.

Созданию необходимого усилия, требуемого для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны буровых штанг и оборудования для закачки жидкости в скважину.

Для создания промывочной жидкости небольшое количество глинистой суспензии смешивается с водой в отдельной емкости, а затем перемешивается до консистенции кефира с помощью строительного миксера. Затем жидкость закачивается в скважину под высоким давлением.

Читайте также: Самовсасывающий грязевой насос для очистки колодцев и скважин

В процессе гидробурения жидкость выполняет следующие функции

• удаление фрагментов щебня из обсадной колонны водяной скважины
• охлаждение режущего инструмента;
• шлифовка внутренней полости ствола;
• укрепление стенок шахты, тем самым снижая вероятность обрушения и засыпки скважины.

Отрезки труб длиной 1,5 м, соединенные резьбовыми муфтами, используются для создания колонны, которая удлиняется по мере углубления скважины.

Для повышения надежности крепления рекомендуется использовать раструбные соединители. Количество штанг зависит от глубины водоносного горизонта.

Метод гидробурения подходит для пород с высокой концентрацией песка и глины. В скалистых и болотистых почвах этот метод не подходит для автономного источника воды, так как массивные и липкие слои почвы трудно промыть водой.

Особенности метода

Главная особенность этого метода заключается в том, что бурение включает в себя 2 процесса – разрушение породы специальным устройством и извлечение ее водой под давлением. Это означает, что разрушенная порода вымывается струей воды под давлением. Эти процессы происходят практически одновременно, что сокращает время выполнения задачи.

Вес бурового оборудования отвечает не только за углубление в землю, но и за работу специального оборудования, которое закачивает воду в тело строящейся скважины. Это промывочный раствор, поскольку в воде содержатся мелкие частицы глины. Это объясняется тем, что для выполнения работы плотность раствора должна быть выше, чем плотность воды. Мотопомпа засасывает раствор снизу, и он поступает в скважину под высоким давлением.

Жидкость нужна не только для вымывания щебня.

Она выполняет несколько функций одновременно:

1. Она вымывает изверженный грунт, и извлеченный материал поднимается прямо на поверхность.
2. Жидкость охлаждает буровые инструменты.
3. Движение воды обеспечивает заземление внутренней поверхности скважины, снижая риск обвала.

Согласно технологии гидробурения, по мере углубления скважины бурильная труба должна постепенно наращиваться с помощью штанги – это отрезки ВГП диаметром 50-80 мм и длиной около 1,2-1,5 метра. На краях трубы должна быть резьба.

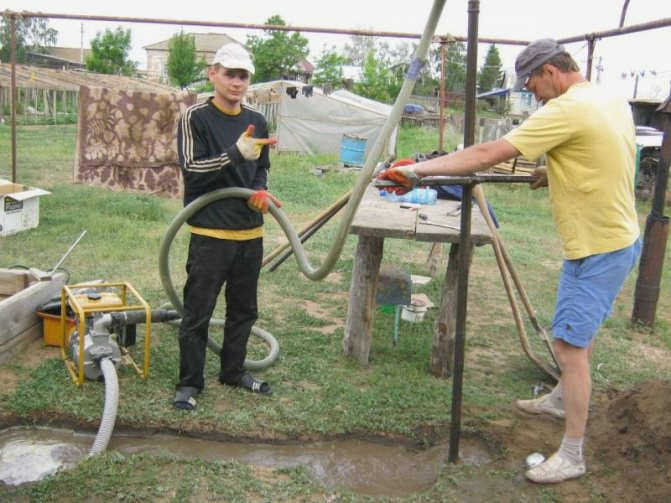

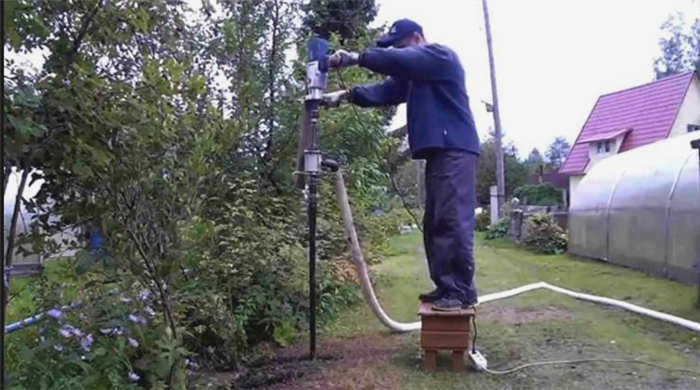

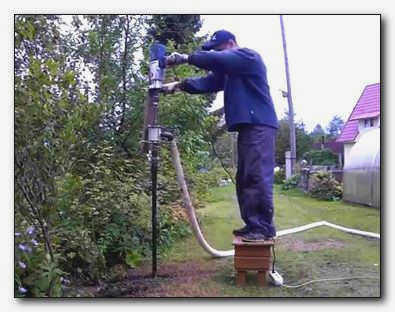

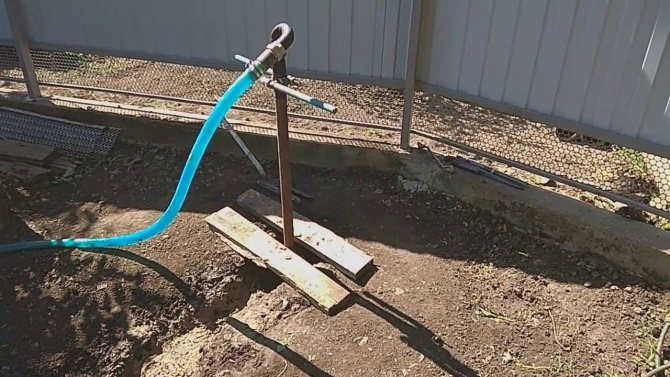

Бурение гидробуром своими руками – бурение скважины

Бурение гидробуровых скважин, будут описаны подводные камни, встречающиеся, все косяки при создании гидробура своими руками. Это был мой первый опыт бурения, я не брал ни у кого уроков, все было на собственном опыте, что было не просто.

Немного теории: вроде бы все просто с помощью штанги, трубы подачи воды, которая упирается в дно скважины, бурит и вымывает воду и грязевую эмульсию.

На поверхности расположены два бассейна для отстаивания: тяжелые фракции, особенно песок, который вреден для насоса, оседают, и уже очищенная вода для отстаивания поступает во второй бассейн. Затем она перекачивается насосом и возвращается в штангу, и так снова и снова.

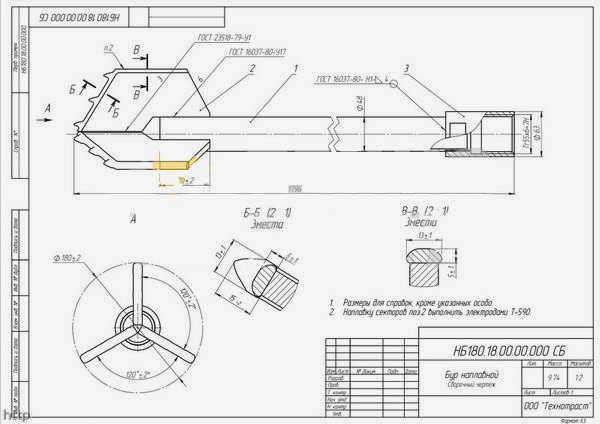

Чертеж гидравлического бура

Я пришел к выводу, что это устройство должно быть легко воспроизводимым и может быть изготовлено любым человеком, интересующимся этой темой.

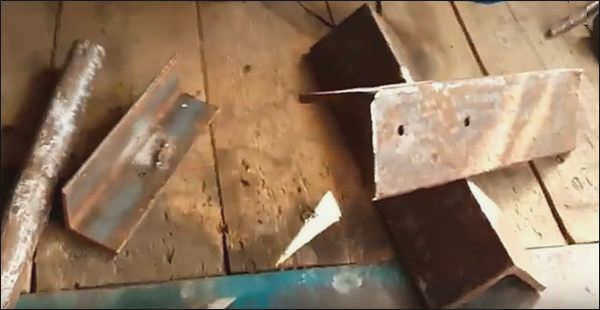

Вам понадобятся 2 угольника шириной 75 мм с одной стороны, толщиной стенки 8 мм и длиной 30 см. И 2 угловых утюга длиной 65 мм с толщиной стенки 5 мм. Вам также понадобится труба диаметром 32 мм.

Режущая часть шнека будет сужаться на 2 см. Отрезаем и шлифуем ее под конус.

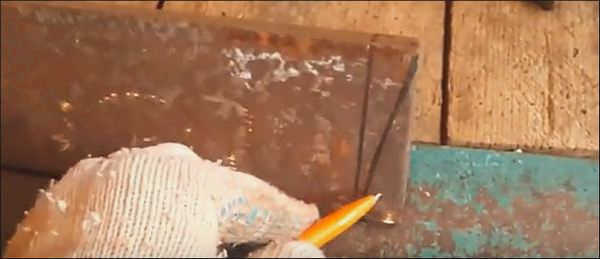

Отмечаем режущую кромку на расстоянии 17 мм от каждого края. Необходимо отрезать так, чтобы труба не доходила до режущей кромки примерно на 10 см.

Чтобы увеличить отверстие для струи воды, остается только обработать внутреннюю сторону углового железа напильником с винтом и снять фаску с каждой кромки и одновременно с внешней стороны углового железа.

Преимущества и недостатки использования

Дрели-шуруповерты – это многофункциональные и практичные устройства, которые могут значительно упростить и ускорить ручной труд.

К их основным преимуществам относятся:

• Сверление происходит очень быстро, а глубина отверстий больше, особенно по сравнению с ручными дрелями;
• Их можно легко использовать на очень твердых, скалистых, илистых почвах при условии хорошей мощности двигателя;
• Не зависят от внешнего источника энергии, подходят для полевых работ;
• съемные шнеки позволяют выбирать диаметр и глубину отверстия по мере необходимости
• не требуется больших физических усилий;
• Комфортная работа благодаря встроенным гасителям вибрации;
• Компактность – может использоваться в местах, куда не может подъехать специальная техника;
• Способность работать в течение длительных периодов времени без усталости.

К недостаткам относятся:

• Необходимость регулярного обслуживания движущихся частей инструмента, а также надлежащего ухода, иначе он быстро придет в негодность;
• Стоимость электродрели значительно выше аналогичных инструментов, поэтому приобретать такое оборудование лучше только в том случае, если оно будет использоваться регулярно;
• Сложность бурения на большой глубине, необходимость в дополнительных инструментах;
• Стоимость топлива, смазочных материалов и фильтров;
• Шум во время работы.

Разновидности, какую выбрать?

Мотобуры представлены широким ассортиментом моделей. В зависимости от мощности, веса и размера оборудование делится на две категории:

1. Легкие. Имеют компактные размеры, весят не более 30 кг и стоят недорого. Используются для бурения неглубоких отверстий. В большинстве случаев они не имеют регулировки скорости, оснащены двухтактным двигателем и подходят для рыхлой почвы.
2. Тяжелые. Весом до 80 кг, они подходят для бурения глубоких ям и работы на тяжелых почвах. Они оснащены четырехтактным двигателем, скорость почвофрезы регулируется, и для работы с ними обычно требуется два оператора.

Замена шнека очень важна, поскольку он со временем изнашивается.

Чтобы выбрать подходящий для вас шнек, Решите, какой вид работ вы хотите выполнять.. При бурении отверстий выбор перфоратора должен быть очень тщательным, так как важны качество и простота использования.

Чтобы облегчить работу и продлить срок службы инструмента, он должен быть оснащен двигателем с системой легкого запуска и гасителем вибрации.

Если вы планируете сверлить зимой, то машина должна быть оснащена усиленным редуктором. Важную роль при выборе играет обрабатываемое основание и глубина сверления.

Необходимо учитывать следующие моменты:

• Конструкция должна быть надежной, сваренной из прочной стали, рукоятка должна быть хорошо защищена;
• Емкость топливного бака должна быть более одного литра, чтобы не приходилось часто прерывать работу;
• Двигатель должен быть четырехтактным, мощностью более 3 л.с. Это позволит выполнять длительную работу с низким расходом топлива без повреждения машины;
• Чтобы уменьшить вибрацию или удар при ударе шнека о что-то твердое, инструмент должен быть оснащен демпфирующей пружиной.

Изготовление желоба для хлопьев

При необходимости такой рабочий инструмент можно изготовить и для небольшой ударной дрели. Для изготовления чешуйчатого конуса используется следующая процедура:

• отрезать кусок толстостенной трубы длиной около 1 м для корпуса;
• из трубы меньшего диаметра отрезать кусок длиной около 15 см;
• вырезать круг из листовой стали, диаметр которого должен быть равен диаметру вставки, вырезанной на предыдущем этапе;
• приварить клапан к пружинным петлям;
• отшлифовать нижнюю часть вставки.

На последнем этапе конструкция из куска длиной 15 см плотно вставляется в корпус желоба и закрепляется винтом.

Таким образом, изготовить чешуйчатый ударный элемент для бурильщика проще, чем шарообразный. Однако такие конструкции все равно считаются менее надежными. Шаровидные ударные элементы обычно служат гораздо дольше, чем чешуйчатые.

Бурение и установка обсадных труб – руководство для начинающих

Процедура ручного гидродинамического бурения проста. Процедура выглядит следующим образом:

1. в скважину заливается вода и в ней замешивается глина, пока она не приобретет консистенцию кефира. Операция выполняется с помощью миксера. Этот раствор при бурении образует в скважине своеобразную емкость с гладкими стенками.
2. Запустите мотопомпу. Он нагнетает в шланги промывочную жидкость, которая через штангу поступает в буровую установку. Затем вода поступает в первую скважину. Здесь буровой раствор, насыщенный частицами почвы, фильтруется (взвешенные частицы оседают на дно). Буровой раствор становится прозрачным и поступает в следующую скважину. Его можно снова использовать для бурения.
3. Если длины бурильной трубы недостаточно для достижения водоносного слоя, к ней присоединяют дополнительные штанги.
4. После достижения нужного водоносного слоя в скважину закачивается большой объем чистой жидкости, чтобы тщательно промыть ее.
5. Штанги удаляются, и устанавливаются трубы (обсадные).

Обычно используются трубы с поперечным сечением 11,6-12,5 см и толщиной стенки около 6 мм. Можно использовать любые типы обсадных труб – пластиковые, асбестоцементные или стальные.

Пластиковые изделия гарантируют максимально длительную беспроблемную эксплуатацию. Они практически не поддаются разрушению и совсем не ржавеют.

Обсадные трубы должны быть оснащены фильтрами. Тогда вода из скважины будет более качественной. Можно приобрести готовые фильтрующие установки. Однако есть и более экономичный вариант – изготовление простых фильтров своими руками.

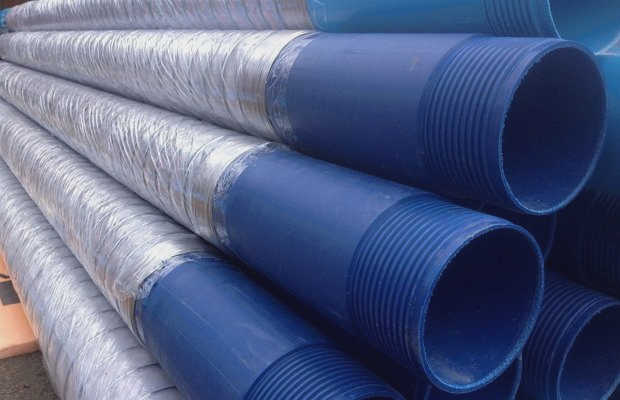

Трубы обсадной трубы для фильтра

Просверлите множество небольших отверстий в нижней части обсадной трубы. Оберните геотекстиль вокруг изделия и закрепите подходящими кабельными стяжками. Фильтр предварительной очистки готов! Поверьте, такая простая конструкция сделает воду в вашей скважине во много раз чище.

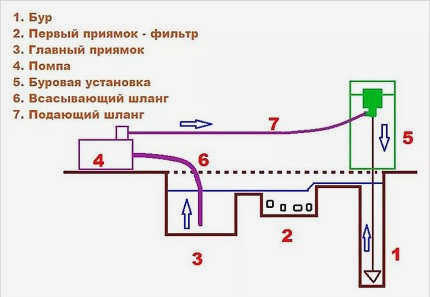

Схема домашней буровой установки

Метод гидробурения скважины своими руками возможен для скважины глубиной не более 20 метров. Если такой глубины достаточно, то пора задуматься о приобретении необходимого оборудования.

Лучше нанять оборудование для гидробурения, чем пытаться сделать это самостоятельно. Можно также приобрести такую установку и, выполняя аналогичные работы на участках соседей за плату, окупить затраты. В одном из предыдущих уроков мы подробно описали, как пробурить скважину своими руками, посмотрите его еще раз, если у вас возникли трудности.

Оптимальным решением для самоделки является использование малогабаритной буровой установки. МБУ не используется для бурения скальных и каменистых пород, но эффективно применяется для гидробурения скважины своими руками на глинистых или песчаных почвах. Принцип работы МБУ заключается в циркуляции бурового раствора и углублении скважины за счет вымывания грунта.

Основными компонентами малой буровой установки являются

• Опорная рама для бурового оборудования – выполнена в виде складной металлической рамы.
• Реверсивный электродвигатель с редуктором необходим для передачи крутящего момента на буровое долото.
• Лебедка для подъема шнека.
• Вертлюг – приспособление, отвечающее за свободное вращение шнека.
• Буровые шланги для подачи воды к шнеку.
• Шнек необходим для проникновения в плотные слои почвы и центрирования скважины. Этот шнек способен пробить породу размером не больше футбольного мяча и ударить по стенке скважины.
• Блок управления МБУ.

Обычно при покупке МБУ необходимо приобрести мотопомпу; арендованные установки поставляются с ней. Мотопомпа является необходимым компонентом для циркуляции воды или бурового раствора.

Основными этапами буровых работ являются

• Определение глубины залегания водоносного слоя. Эту информацию можно получить в окружном геодезическом управлении или, если на соседних участках есть скважины, у владельца.
• Выбор места расположения скважины на участке. Обычно это самое низкое место, но вдали от возможных источников загрязнения.
• Сборка и установка буровой установки. Установка производится в непосредственной близости от скважины вручную и в строгом соответствии с инструкциями, прилагаемыми к оборудованию. Важно использовать спиртовой уровень для выравнивания корпуса бура по вертикали.
• Организация ямы для обратного потока бурового раствора. Для этого необходимо вырыть две ямы объемом около 1 кубического метра каждая и соединить их канавкой. Один из приямков соединяется канавкой глубиной около 30 см с зоной бурения, которая будет служить ловушкой для осадка пустой породы во время работы. Когда порода заполнит яму, она вытолкнет жидкость во вторую яму, которую первоначально следует заполнить водой или буровым раствором (выбор зависит от типа грунта) и вставить в нее шланг от входной трубы насоса.
• Шланг, выходящий из мотопомпы, подсоединяется к вертлюгу.
• С помощью пульта управления запустите буровую установку и одновременно включите мотопомпу. При необходимости буровую линию следует нарастить буровыми столбами.
• Бурение заканчивается при достижении водоносного горизонта, когда количество грунта в обратной промывке резко уменьшается.
• Все компоненты МБУ тщательно промываются.
• По окончании бурения скважину необходимо промыть чистой водой и укрепить обсадными трубами.

Если работы выполняются в соответствии с инструкцией к МБУ и приведенными выше рекомендациями, бурение скважин своими руками не должно вызвать никаких трудностей.
