Как сделать самодельный земляной бур (бур для ямы, земляной бур)

При строительстве дома или обустройстве сада часто возникает необходимость сделать круглые отверстия в земле. Они нужны для заборов, столбов ограждения, беседок, арок и других легких хозяйственных построек. Такие же ямы, но большего диаметра и глубины, требуются для свайных фундаментов. Такие ямы делаются с помощью мотобура или ручного бура. Они имеются в достаточном количестве в магазинах, но многие предпочитают делать их самостоятельно: они часто более эффективны и надежны, чем готовые изделия. Кроме того, вы можете сделать бур любой конструкции своими руками, а их существует довольно много.

Существует три основные конструкции земляных шнеков:

• Садовый бур. Обычно это два полукруглых лезвия, сваренных вместе под углом. Ручной шнек такой конструкции используется для создания отверстий под посадку растений, отсюда и название "садовый шнек". Но этот же инструмент можно использовать для создания отверстий при установке столбов для заборов, беседок и других легких построек.

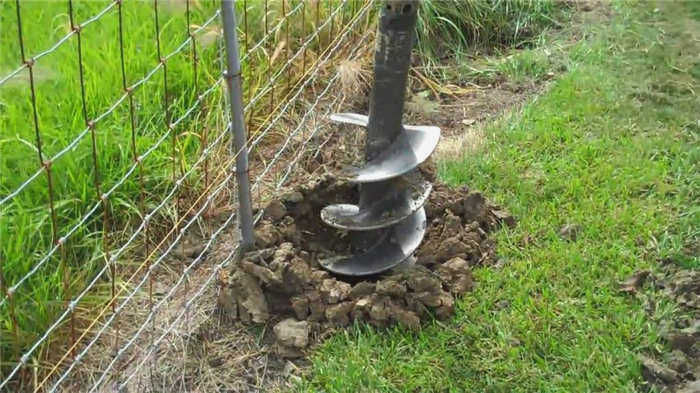

• Садовый шнек отличается тем, что имеет более длинную режущую часть. Он служит той же цели – делать отверстия для столбов. Из-за более длинной режущей части его нужно реже снимать, и бурение обычно происходит быстрее.
• Сваебойная машина ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную шарнирную лопату для формирования расширения в нижней части сваи, специфического для данного типа фундамента.

Изготовление садового шнека

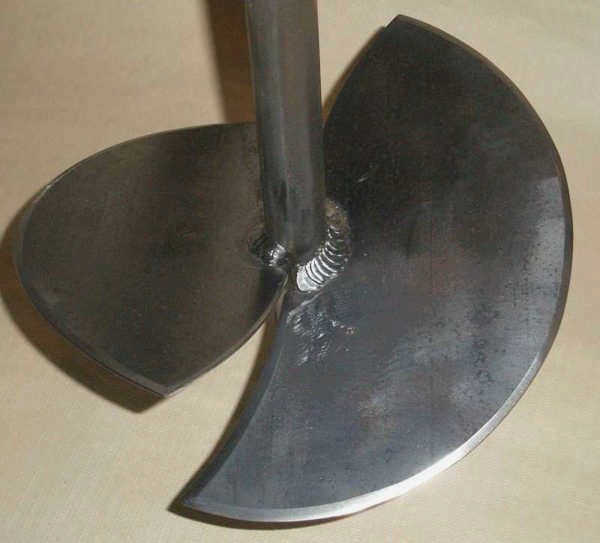

Садовый бур – самая простая, но наиболее эффективная конструкция. Он состоит из:

• Режущей части. Обычно он состоит из двух стальных полуокружностей с заостренными краями. Диаметр лезвий выбирается в зависимости от диаметра просверливаемых отверстий. Для удобства лопасти могут сниматься – на винтах.
• Стержень. Это круглая или профильная труба (квадратная в сечении). Можно использовать и ломик, но он очень тяжелый и с ним трудно обращаться. Длина стержня равна требуемой глубине отверстия плюс 50-60 см. Если он будет короче, то последние сантиметры придется сверлить под крутым наклоном, что совсем не просто. Если в результате такого расчета общая высота получается более 1,5 метров, имеет смысл сделать сборный брус. Затем необходимо удлинить брус трубой такого же диаметра, разработав систему соединений.
• Кронштейн. Часто к перекладине приваривается Т-образная поперечина. Минимальная длина рукоятки – 40 см, оптимальная – 50-60 см.
• Наконечник – сверло. Это часть, расположенная под лопастями. Он сначала разрыхляет грунт и изначально отвечает за центрирование шнека – так его легче удерживать в вертикальном положении.

Это базовая конструкция, и существует множество ее расширений. Но сначала поговорим о том, из чего может быть сделан почвенный бур.

Материалы

Как уже говорилось, штанга обычно изготавливается из круглой или квадратной трубы. Диаметр – от 3/4′ до 1,5′, форма трубы может варьироваться от 20*20 мм до 35*35 мм.

Лопасти могут быть изготовлены из

• стального листа толщиной от 4 мм;
• пильный диск соответствующего диаметра.

Необходимые инструменты и материалы

Чтобы сделать ручную землечерпалку для сборки столба, не потребуется много усилий. Для изготовления инструмента необходимы следующие материалы:

• гайки и болты размера М20;
• два стальных диска диаметром 100-150 мм;
• сверло из нержавеющей стали с диаметром отверстия 2 см
• Стальная труба диаметром 4 см с толщиной стенки до 3 мм (отрезки 50 и 40 см).

Труба должна выдерживать значительные нагрузки при бурении, даже в глинистой почве, которая имеет более высокую плотность, чем чернозем или глина, залегающая между слоями глины. В качестве дисков подходят готовые циркулярные пилы. Самодельные циркулярные пилы изготавливаются из стального листа толщиной не менее 3 мм (как стенки трубы).

Инструменты включают следующее

• молоток;
• угловая шлифовальная машина с набором дисков для резки металла;
• сварочный аппарат и электроды с металлическим хвостовиком диаметром 3,2 или 3,5 мм;
• дрель (или перфоратор с адаптером для сверл по металлу) и набор сверл из нержавеющей стали
• инструмент для заточки ножей и лезвий.

В качестве мягкой рукоятки для будущего сверла можно использовать ручки руля велосипеда.

Подготовка деталей

Сначала решите, какой шнек вы хотите сделать. Простой садовый шнек состоит из отдельных полупластин, установленных друг напротив друга. Вместе они образуют одну полную спираль, без которой бурение в земле было бы проблематичным. Основное назначение этого инструмента – копать ямы для саженцев кустарников и даже рассады. Садовый шнек также можно использовать для бурения отверстий под бетонные опоры (круглые и профильные трубы, толстую арматуру и т.д.). Шнековый бур состоит из нескольких непрерывных витков, намотанных из полосы стального листа. Его изготовление сложнее, так как невозможно получить идеально плоский шнек (болт) без токарного или фрезерного станка.

Воспользуйтесь готовым чертежом или сделайте свой собственный. Будущий инструмент будет изготовлен по этому чертежу. Далее следуйте приведенным ниже инструкциям.

1. Начертите круг на листе стали с помощью компаса, отметьте центр. Отрезанная от листа круглая часть – это будущее лезвие. Вырежьте его с помощью механического диска.
2. Начертите, концентрируясь на центре только что вырезанного круга, внутреннюю выемку, с помощью которой распиленный диск будет надеваться на оправку. Внешний диаметр трубки ярма должен соответствовать внутреннему диаметру вырезанного отверстия. Вырежьте это отверстие в диске.
3. Разрежьте полученный диск на две части.
4. Прорежьте четыре продольные линии (в среднем по 3,5 см) через конец трубки поворотного вала. С помощью молотка согните части так, чтобы концы сошлись в одной точке. Эта точка будет определять направление сверления каждый раз, когда вы будете использовать молоток.

Сварить получившиеся швы. Убедитесь, что оправка устойчива к шлифовке.

Чтобы соединить ярмо с диском, сделайте следующее:

1. поместите выступ на диск и убедитесь, что угол к плоскости сверления не превышает 20 градусов;
2. Сохраняя расстояние в 5 см между частями диска, отметьте на ярме форму будущей конструкции;
3. Приварите части диска к фланцу.

Чертежи и размеры

Чертеж изделия является шаблоном и дает хорошее представление о том, как сконструировать инструмент в будущем. Размеры садового шнека могут быть следующими:

• рукоятка (если изделие ручное) – длина стержня – 0,5 м;
• стержень – около 1 м (без дополнительных секций);
• диаметр пильного диска – 15-25 см (ориентир – готовые диски для углошлифовальных машин)
• длина наконечника – до 10 см (лопата или бур);
• расстояние оси диска (с учетом наклона) за лопаткой или сверлом – до 15 см;
• угол наклона лопастей вверх – до 30 градусов.

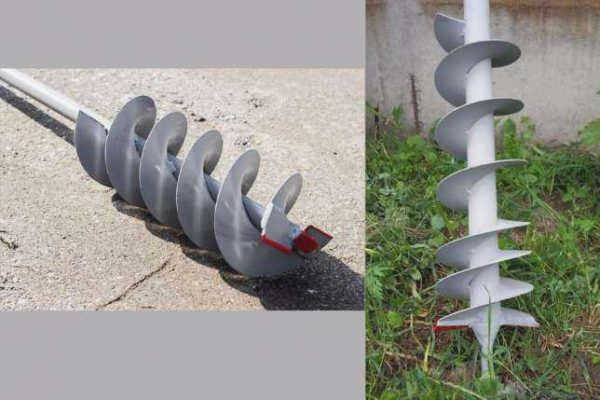

Длина шнека может достигать полуметра (моноблок с несколькими витками). Угол наклона спирали может достигать тех же 30 градусов (в любой точке моноблока). Остальные части шнека такие же, как и у обычного двухлопастного шнека.

Шнек-бур чаще всего используется с буром, так как вручную провернуть несколько витков гораздо сложнее, чем обычным шнеком – один.

Размеры шнека для посадки рассады, например, томатов, в основном такие же, как и у обычной штыковой лопаты. Его режущие кромки скошены так, что штык лопаты превращается из круглого в прямой и заостряется под тупым углом. Сгиб листа отрезается от противоположного (верхнего) края. В отверстие, из которого удалена рукоятка, можно вварить длинное (более полуметра длиной) сверло по бетону (подходящее к универсальному зажиму для сверла). Для использования с электроприводом рекомендуется использовать бур, изготовленный из штыка лопаты, так как для сверления вручную требуется большее усилие, чем при использовании наклонного шнека или полудиска обычного садового бура.

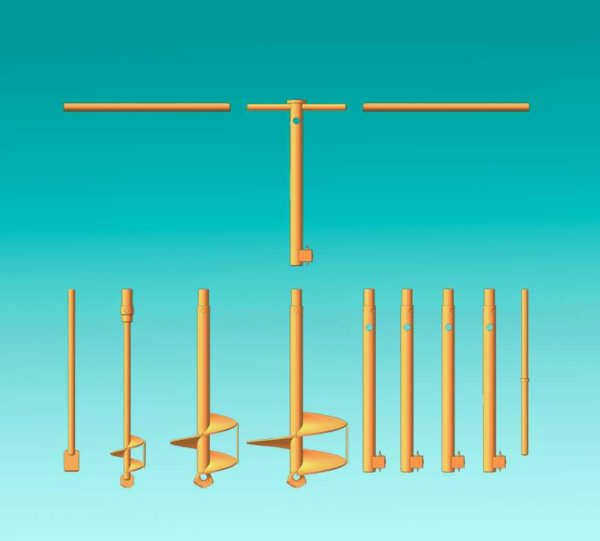

Все типы шнеков могут быть оснащены дополнительными секциями. Каждая из них увеличивает глубину бурения на один метр. Эти удлинительные секции используются, когда владелец решает сам пробурить водяную скважину. Одна такая секция используется, когда грунт мягкий. Это могут быть столбы для забора и другие неметаллические конструкции, заглубленные на 1,4-2 метра.

Рекомендации по изготовлению отдельных секций

Прежде чем приступить к изготовлению бура для столба своими руками, необходимо разобраться в составляющих этого инструмента, среди которых следует выделить:

• разрыхлитель;
• грунтозаборник;
• плуг-формирователь;
• шнек.

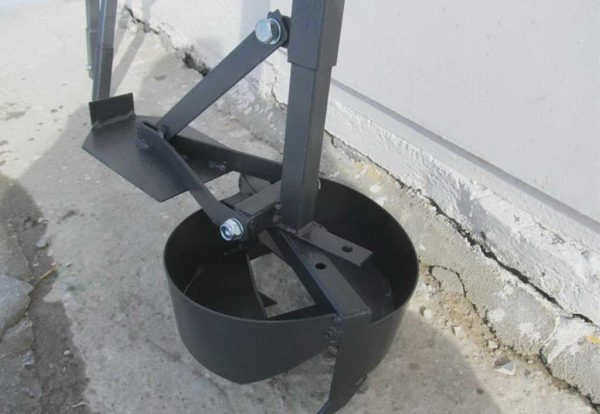

Разрыхлитель состоит из двух плоскостей или шнеков. Последний похож на спираль, с лезвием на выступе. Шнек также имеет почвозаборник. Он собирает почву и облегчает бурение отверстий диаметром до 35 см. При изготовлении бура для столба своими руками необходимо оснастить его формирователем, который устанавливается снизу. Это устройство позволяет укрепить столбчатые фундаменты, что необходимо при строительстве больших зданий.

Рекомендации по изготовлению шнека

Шнек оснащен шнеком. Его необходимо прикрутить к патрону. Шнек имеет длину один метр и может использоваться для бурения отверстий глубиной до 70 см. Если отверстие должно быть глубже, его можно удлинить с помощью трубы длиной полметра. Эта деталь представляет собой кусок с болтом и гайкой, которые надеваются на концы трубы.

Если вы решили сделать бур для столба своими руками, то первым шагом будет подготовка всего необходимого. Среди деталей следует выделить

• гайку;
• сверло;
• тиски;
• куски металлической трубы.

Вам также понадобится винт М 20. Возьмите 2 диска диаметром от 100 до 150 мм. Сверло должно иметь наконечник диаметром 20 мм. Металлическая труба будет лежать у основания. Вам понадобятся два куска длиной 500 мм и один длиной 400 мм. Лучше всего использовать трубу с толщиной стенки 3,5 мм и внешним диаметром 40 мм. Эти параметры обеспечат прочность и устойчивость готового изделия к твердому грунту.

Изготовление бура для садового столба, шаг за шагом

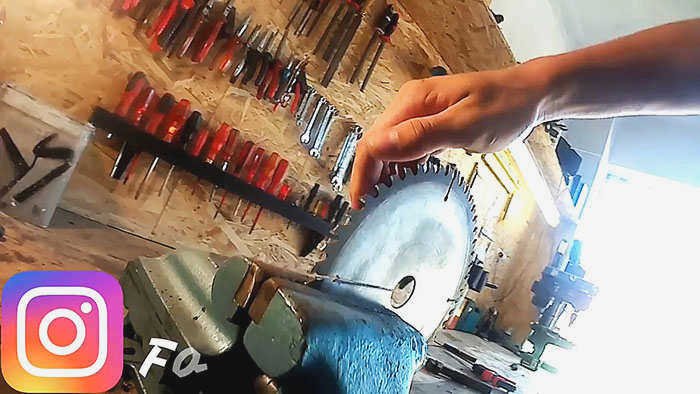

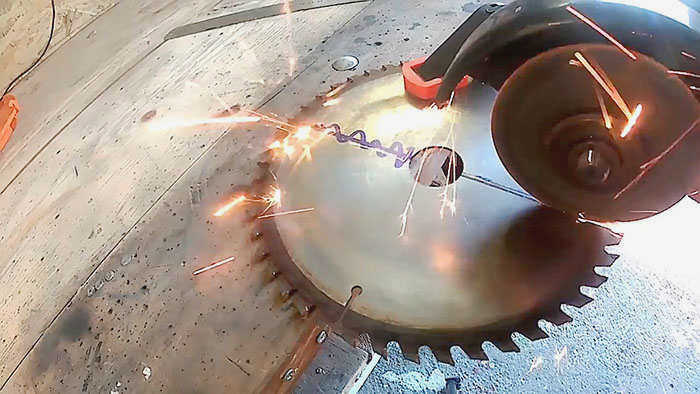

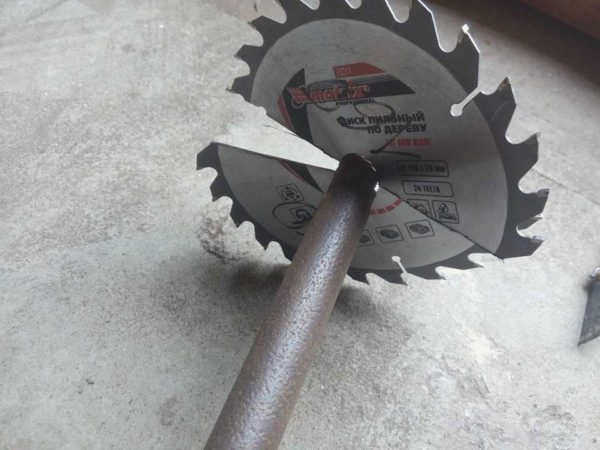

Разделите диск на две одинаковые части. Используйте пилу с прорезью вдоль этой линии от центра к краю.

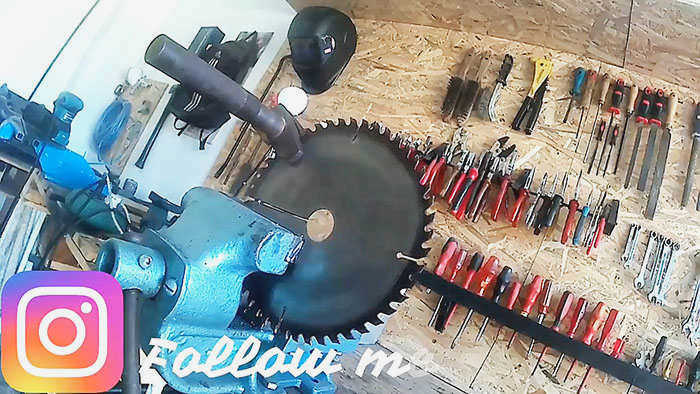

Металл диска гибкий, и даже если вы зажмете его в тиски и попытаетесь согнуть с помощью рычага, это не удастся.

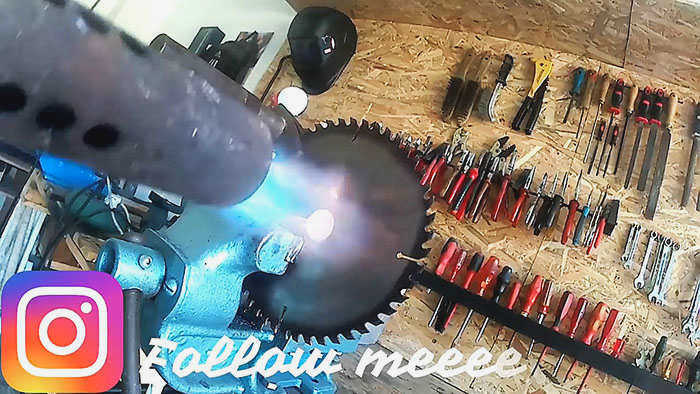

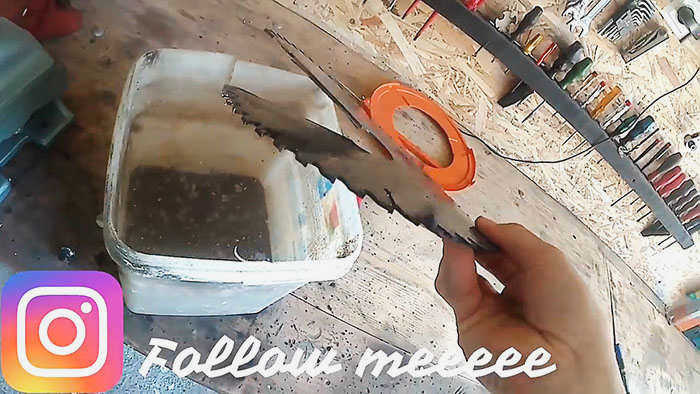

Придется нагреть место разреза газовой горелкой, так как нагретый металл легче деформируется.

Слегка согните диск рукой, придавая ему форму сверла.

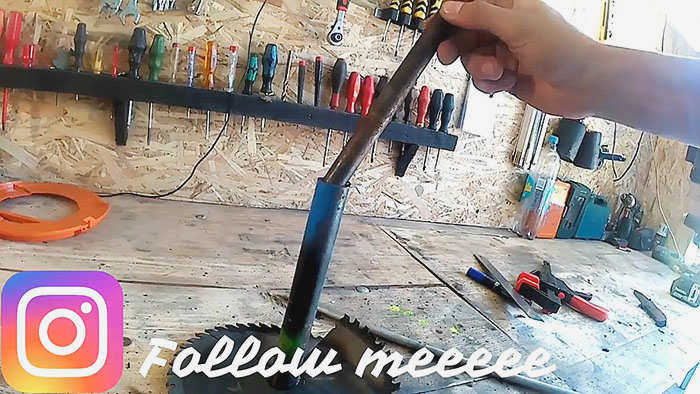

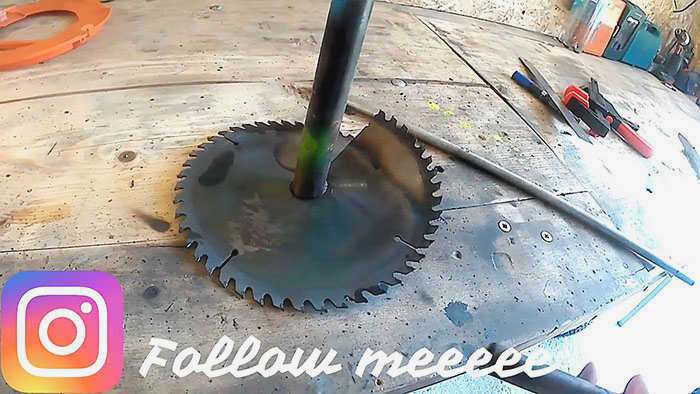

Деревянные диски имеют центральное отверстие. Его диаметр обычно составляет 16-32 мм. Диаметр нашего шпинделя меньше, поэтому необходимо решить проблему крепления шнека к нему. Мы используем обрезки металлических трубок так, чтобы они подходили друг к другу, и делаем короткие втулки длиной 4-5 см.

Практические советы

Если вы решите работать с таким устройством вручную, то для получения хорошего рычага необходимо будет приварить к концу перекладины ручки длиной около 30-40 см.

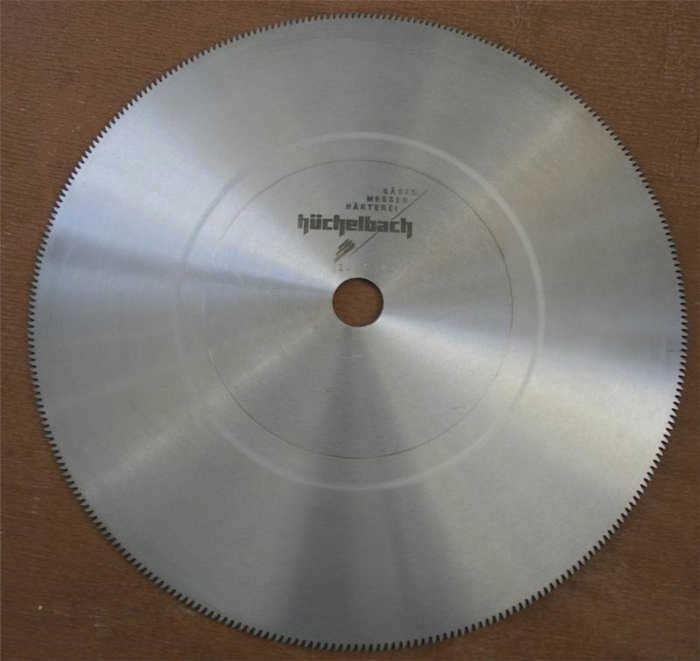

Не обязательно использовать для шнека пильный диск по дереву. Те, у кого дома нет такого ненужного приспособления, могут вырезать круг из обычного металла. Тогда его даже не нужно будет нагревать горелкой.
Что ж, подведем итог: если такой инструмент покрасить, чтобы защитить его от коррозии и ржавчины, он прослужит десятилетия, так как с ним практически ничего не может выйти из строя.
