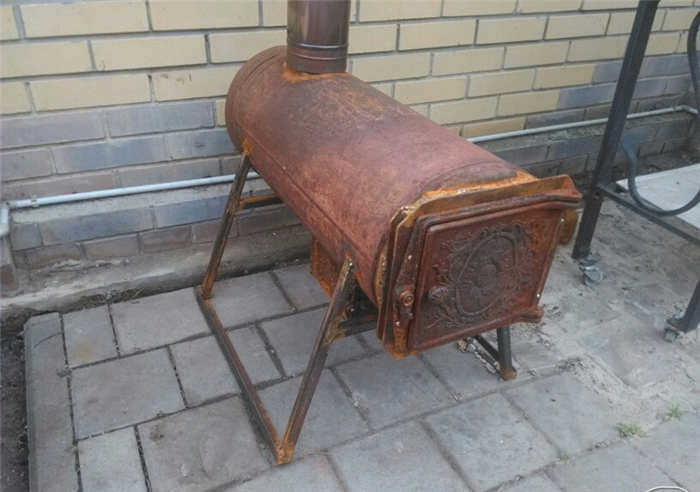

Буржуйка из газового баллона горизонтальная

На протяжении десятилетий переоборудованная плита из газового баллона пользуется спросом в качестве отопительного прибора. Она уверенно справляется с обогревом небольших помещений, имеет удобные размеры и по силам домашнему мастеру, обладающему базовыми навыками сварки и обработки железа.

Камин из газового баллона своими руками

Сделать камин из газового баллона может любой человек, обладающий хотя бы минимальными навыками сварки. Проект довольно прост, и разобраться в специфике работы не составит труда, в этом поможет пошаговая инструкция. Для изготовления можно взять любой газовый баллон подходящего размера, который следует предварительно обработать, чтобы исключить воспламенение или взрыв газа.

Камин из газового баллона на дровах или отходах – самая простая конструкция, которая работает как обычная плита и надежна. Корпус представляет собой старый цилиндр, который, благодаря толстым стенкам, обеспечивает хорошую теплоотдачу и служит гораздо дольше, чем жестяные варианты.

Принцип работы очень прост – топливо помещается в основную камеру, а тепло его сгорания передается через стенки в помещение и быстро нагревает пространство. Эффективность напрямую зависит от размера плиты, поэтому маленькие баллоны использовать не стоит.

Чтобы облегчить удаление продуктов горения, его обычно ставят на решетку, а внизу создается камера для сбора пепла. Дым отводится через трубу, которая приваривается или крепится подходящим образом. Конструкция очень проста, поэтому она хорошо подходит для гаражей, кабинок и других рабочих помещений.

Какой цилиндр выбрать для дровяной плиты?

Чтобы система работала эффективно, она должна быть определенного размера. Поэтому баллоны объемом 5 или 12 литров не подходят, так как они очень маленькие. Если вам нужно обогреть небольшое помещение, можно использовать вариант емкостью 27 литров.

Для создания дровяной плиты из газового баллона лучше всего использовать модели объемом 40 или 50 литров. Они идеально подходят для этой цели и имеют подходящие размеры для удобства использования.

Кстати!

Чтобы не портить хороший баллон, можно купить старый или поврежденный у снабжающей организации, это будет недорого.

Для работы подойдет любой вариант, состояние не имеет значения. Главное, чтобы не было серьезных повреждений и деформаций. Самое главное – это размер, чтобы было удобно складывать дрова.

Применение и разновидности

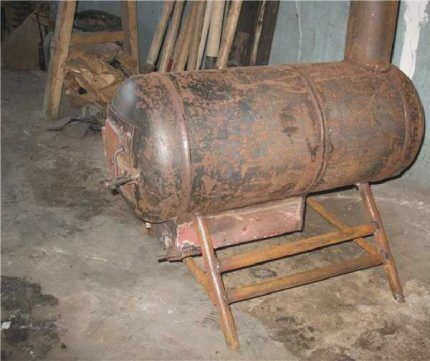

На родине самодельная плита из газового баллона – известный источник тепла зимой. Большинство устройств довольно просты. По сути, они похожи на металлическую дровяную печь: тепло в окружающее пространство выделяет тело, нагретое горящими дровами (или другим топливом). Бытовые конструкции используются в следующих ситуациях:

• Летом на даче для приготовления пищи для людей и животных.
• Зимой для обогрева гаража, мастерской или подсобных помещений.
• В квартирах для приготовления пищи и отопления (достаточно для одной или двух небольших комнат).
• Для отопления сауны.
• Аварийный вариант, если основная система отопления вышла из строя.

Плиты, переоборудованные под газовый баллон, не имеют единого стандарта, но, тем не менее, могут быть классифицированы по следующим параметрам:

• Расположение баллона. Различают вертикальные и горизонтальные плиты; существуют комбинированные и двойные варианты. Вертикальные плиты часто можно встретить в гараже или подсобном помещении, горизонтальные плиты используются для приготовления пищи и обогрева ванн, жилых помещений.

• По конструкции. Стандартная плита имеет довольно низкий КПД, и большая часть энергии буквально вываливается в дымоход. Существует усовершенствованный вариант: пиролитические плиты, к которым относятся плита-бубафоно и плита-ракета. Они предназначены для длительного горения.
• По выбору топлива. Большинство плит работает на натуральном топливе – дровах, но есть модели, использующие уголь, отходы (дизельное топливо), торф, пеллеты (прессованные опилки).

Преимущества и недостатки конструкции

Каждый автомобилист знает, как некомфортно находиться в гараже без отопления в холодное время года. Но отличная теплопроводность и быстрый нагрев – не единственные преимущества использования камина из газового баллона. Владельцы гаражей, коттеджей и бань знают и о других достоинствах отопления:

Выбор и подготовка цилиндра

Первое, что необходимо решить, – это размер металлического контейнера. Выбирайте размер, исходя из размеров помещения, где будет установлена баллонная плита. Возможны следующие варианты:

• 5-литровый баллон. Пятилитровый баллон может обогреть небольшую комнату. В него можно поместить небольшое количество топлива и только в виде щепок или брикетов.
• 12-литровый баллон. Плита сможет обеспечить небольшую (до 3 кВт) тепловую мощность. Этого тепла достаточно для обогрева небольшой мастерской, маленькой пристройки или небольшого сарая.
• При емкости 27-30 л. Получается до 7 кВт, что достаточно для обогрева гаража, садового домика или теплицы.
• С емкостью баллона 40 литров. Промышленные баллоны имеют небольшой диаметр и утолщенные стенки, поэтому нагрузка на топливо небольшая. Можно лучше укоротить бак и создать небольшую плиту, которая будет дольше сохранять тепло и дольше служить.

См. также:
Справочник компаний, специализирующихся на проектировании и установке каминов и кухонных плит

• На 50 литров. Баллон с пропаном считается лучшим вариантом для изготовления дровяной плиты; такой объем способен обеспечить теплом дачный домик.

Баллон необходимо подготовить: удалить остатки газа. Если его не очистить, он может взорваться при резке металла. Баллон будет безопасен после выполнения следующих действий:

• Открутите вентиль, чтобы избавиться от остатков газа. Оставьте баллон на один день на улице или в нежилом помещении с хорошей вентиляцией.
• Затем баллон переверните, чтобы слить конденсат (подойдет запасной контейнер с крышкой – конденсат имеет резкий запах).

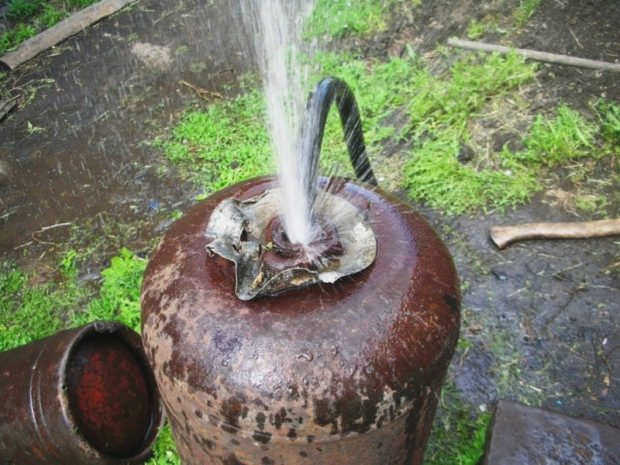

• Наконец, контейнер заполняется водой до краев на несколько часов, чтобы вытеснить остатки пара. Когда вода слита, цилиндр можно без опасений вскрывать.

Как работает дровяная плита

Традиционная дровяная плита – это примитивная версия металлической дровяной плиты. Работа этого устройства очень проста: дрова закладываются в очаг, горят, корпус плиты нагревается и отдает тепло окружающему воздуху. Дымовые газы отводятся через дымоход, а зола попадает через колосниковую решетку в зольный ящик, который необходимо периодически чистить.

Одним из главных преимуществ очага является его простая конструкция. Строгих размеров не существует, главное, чтобы корпус выдерживал жар и дымоход работал исправно. Опытный мастер может изготовить такую печь за несколько часов. В ней можно сжигать практически любые сухие дрова: поленья и опилки. На нашем сайте есть статья, подробно описывающая процесс создания камина своими руками.

Сожгите плиту и другие горючие материалы: дизельное топливо, уголь, торф, мусор и т.д. При желании на такой плите можно успешно готовить. Об этом следует подумать до постройки плиты, чтобы у вас была ровная поверхность для приготовления пищи.

Очаг представляет собой толстый металлический очаг с топочной дверцей, дымоходом, решеткой и зольным ящиком. В качестве корпуса можно использовать старый газовый баллон.

Однако следует учитывать некоторые недостатки. Во-первых, существует высокий риск ожогов и пожаров.

Для камина следует выбрать специальное место, отделанное огнестойкими материалами. В идеале он должен располагаться в стороне, чтобы никто не мог случайно прикоснуться к корпусу и обжечься.

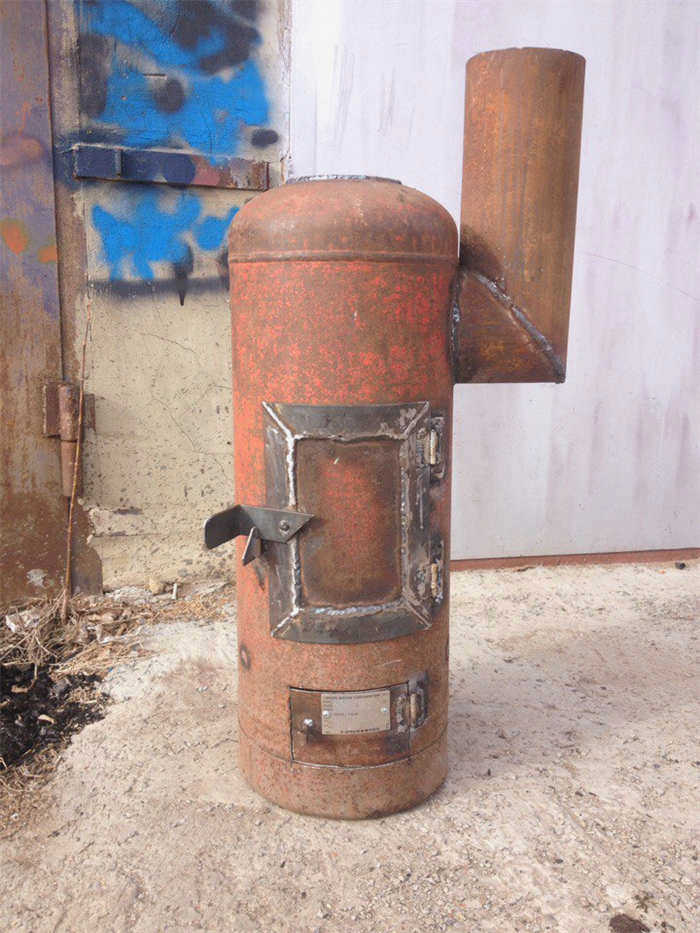

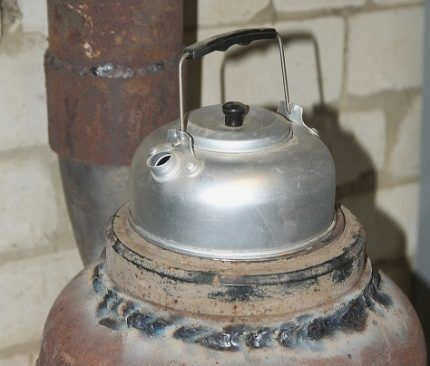

При желании верхнюю часть вертикального камина из старого газового баллона можно превратить в скромную зону для приготовления пищи.

Рекомендации по изготовлению

Цилиндрический очаг может быть установлен горизонтально или вертикально. Важно подобрать горшок нужного размера, а затем использовать его правильным образом.

Вам понадобится стальной лист, устойчивый к длительному нагреву, толстая проволока для решетки, угловое железо для ножек и т.д. Существует ряд нюансов, которые необходимо учитывать в процессе производства, чтобы сделать плиту удобной и эффективной.

Шаг 1 – Выбор и подготовка баллона

Газовые баллоны бывают разных форм. Для дровяной плиты вы можете предпочесть 50-литровый или 40-литровый баллон для сжиженного газа. Для небольших плит можно выбрать баллон объемом 12 или 27 литров.

Они предназначены для обогрева небольших помещений. Аналогичные пятилитровые емкости практически бесполезны. Такой маленький очаг будет быстро нагреваться, но вскоре остывать, поэтому его отопительный эффект будет очень незначительным.

Интересным вариантом домашнего камина является контейнер с фреоном. Он имеет толстые стенки и вытянутое тело. Бак следует обрезать до длины около 70 см. Толстые стенки, очевидно, делают конструкцию тяжелее, но они лучше сохраняют тепло. Обогреватель будет дольше нагреваться, но и нагрев будет происходить дольше.

Перед началом работы подготовьте газовый баллон должным образом: удалите остатки газа, слейте конденсат и наполните баллон водой, которую затем можно выбросить.

Выбрав газовый баллон, подготовьте сварочный аппарат и не забывайте соблюдать правила безопасности. Даже в очень старых газовых баллонах всегда есть остатки горючего газа. Если вы сразу же начнете разрезать его сварочным аппаратом, опасный для жизни взрыв почти гарантирован. Если вы еще не пользовались сварочным аппаратом, рекомендуем прочитать эту статью.

Подготовка

Если вы все продумали и подготовились заранее, вы сможете избежать ошибок и сократить время работы. Прежде всего, необходимо удалить остатки газа из баллона, собрать необходимые инструменты и достать недостающие материалы. Не помешает также подробный чертеж или эскиз отопительного прибора.

Какой баллон необходим и как подготовить его к работе

Прежде всего, важно помнить, что для изготовления буржуйки подходят только цельнометаллические баллоны для бытового пропан-бутана, в том числе те, которыми оснащаются грузовые и легковые автомобили с ГБО. Лучшей заготовкой можно считать 50-литровый баллон, который можно найти в большинстве частных домовладений. При высоте 850 мм и диаметре 300 мм его достаточно для сжигания всего – от дров или опилок до отработанного машинного масла.

Хороший камин можно соорудить и из 27-литрового пропанового баллона, совместив горизонтальное расположение камина с зольником. Небольшие размеры позволяют использовать такое устройство в качестве мобильной конструкции.

Поскольку даже пустой баллон может содержать остатки газа, конденсат или пары газа, работа с ним без тщательной подготовки может быть опасной – любая искра может привести к взрыву.

Вода вытеснит остатки газа из баллона, после чего можно смело приступать к слесарным работам.

Чтобы полностью удалить пропан или его производные, воспользуйтесь проверенной методикой:

1. Откройте вентиль и выпустите остатки газа из баллона.
2. Переверните баллон вверх дном и слейте конденсат.
3. С помощью газового ключа или разводного ключа открутите вентиль.
4. Поставьте контейнер вертикально и с помощью шланга полностью заполните его водой. Жидкость полностью вытеснит остатки газа и сделает плиту безопасной.

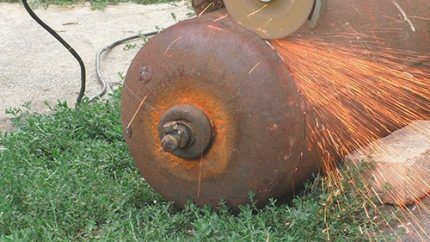

5. После того как вода будет слита из баллона, можно выполнять любые работы – резать, сверлить, сваривать и т.д.

Изготовление собственного камина из пропанового баллона

Популярность горизонтальных и вертикальных конструкций настолько велика, что трудно выбрать тот или иной вариант в качестве идеального. Поэтому давайте поговорим о конструктивных особенностях обоих радиаторов.

Как сделать вертикальный прибор: пошаговое описание процесса

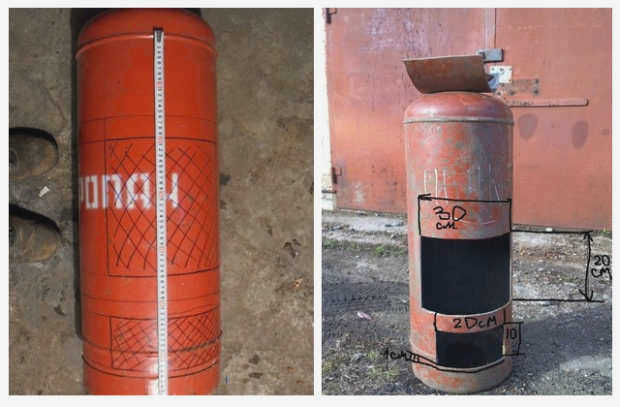

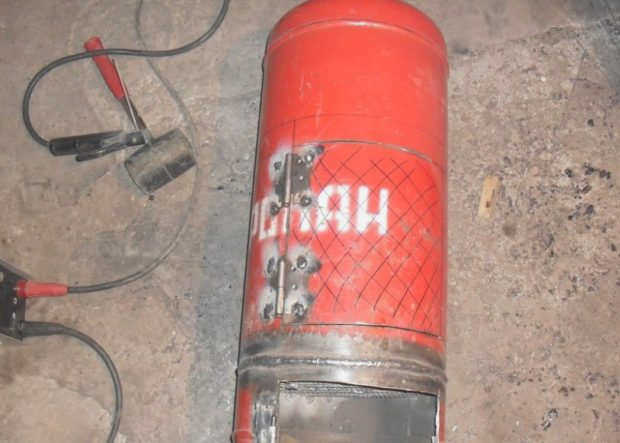

1. Пропановый баллон устанавливается на пол, после чего размечаются места вырезов для дверцы плиты. Особой точности не требуется – размеры определяются в зависимости от удобства эксплуатации и личного вкуса. Лучше всего провести линии маркером и рулеткой вокруг емкости. Чаще всего дверца для золы имеет высоту 10-15 см и находится на расстоянии не менее 5 см от дна цилиндра. Заслонка топки должна быть больше, высотой не менее 25 см. Ширина обоих отверстий должна быть одинаковой, от 25 до 35 см. Расстояние между дверцами должно быть не менее 10 см, чтобы обеспечить необходимый зазор для установки колосниковой решетки.

Правильная разметка – залог успешной эксплуатации плиты

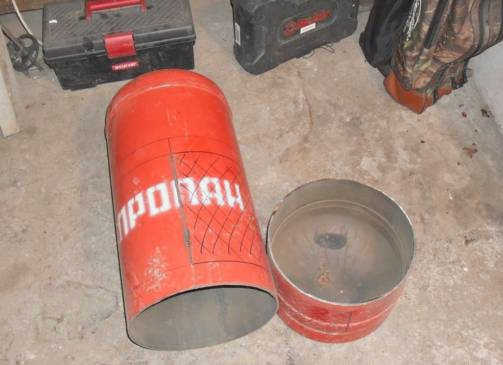

Чтобы облегчить сборку решетки, лучше разрезать цилиндр пополам.

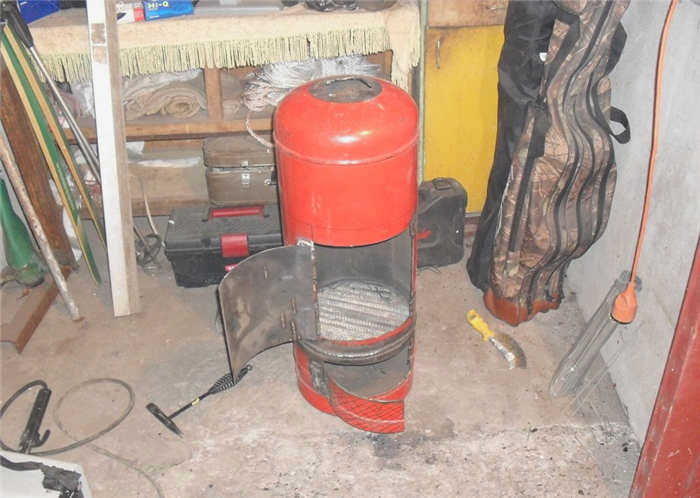

Установка решетки

Петли лучше установить до отделения дверцы от корпуса.

Вместо заводских петель можно использовать пару прочных звеньев цепи от сельскохозяйственной техники, чтобы собрать конструкцию самостоятельно.

С решетками или без?

В самом простом варианте решетки отсутствуют. Если цилиндр небольшой или стоит горизонтально, изолировать детали внутри проблематично. В этом случае конструкция решетки для сосуда под давлением абсолютно проста: корпус ставится на ножки, одна дверца, сверху приваривается патрубок для подключения дымохода. Все. Вся плита целиком.

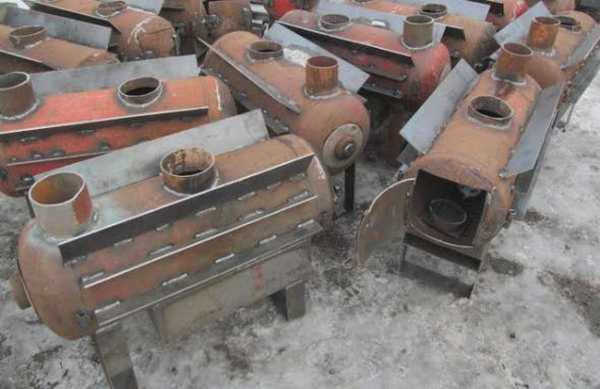

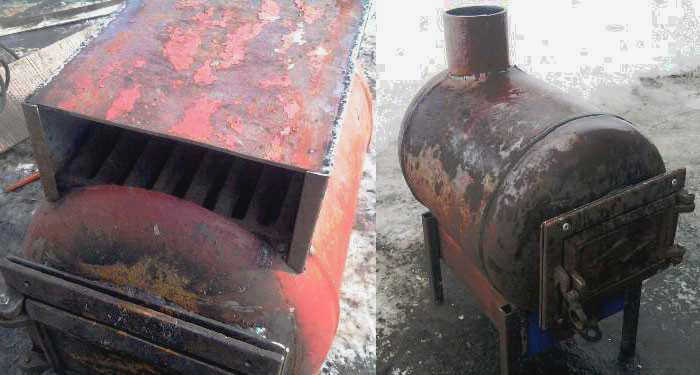

На фото выше показаны примеры таких простых плит. У них есть полосы металла, приваренные к внешней стороне корпуса для улучшения теплоотдачи. Помимо дымового отвода, в верхней части имеется еще один отвод – на него устанавливается крышка, и этот отвод используется как плита для приготовления пищи, подогрева чая.

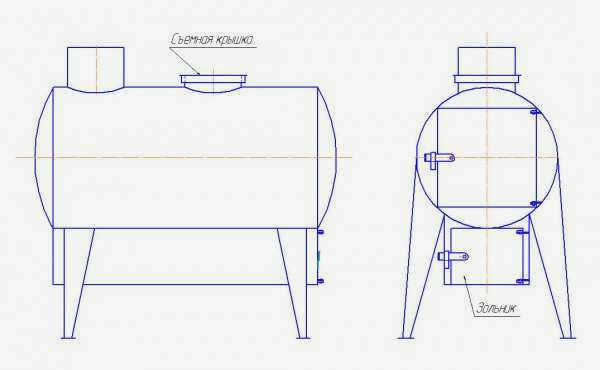

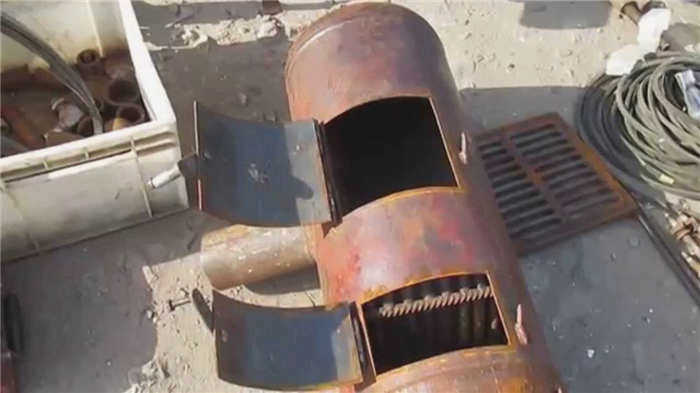

Если вы все-таки хотите сделать решетку в колоснике из горизонтально установленного цилиндра, то к нижней части колосника придется приварить зольник. Ниже приведен чертеж и фото практической реализации.

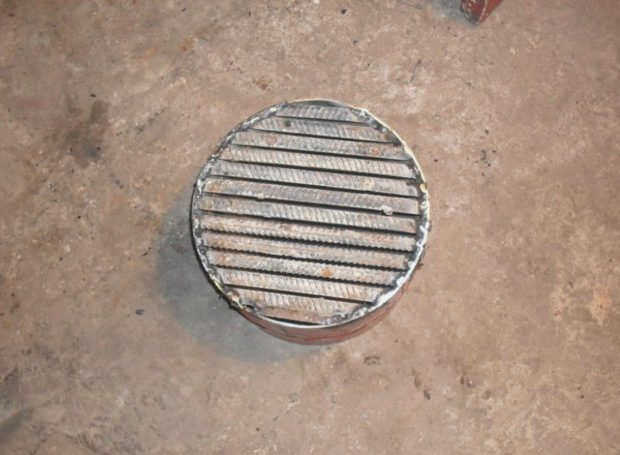

В вертикальных вариантах цилиндрического камина колосник чаще всего неподвижен. В этом случае легче распределить пространство. Обычно внутри приваривают прутья с толстой арматурой: трудно найти чугунную решетку нужного размера. Но этот вариант плох тем, что арматура быстро прогорает и ремонт затруднен: старую арматуру приходится удалять и приваривать новую. Можно приварить внутрь куски толстого углового железа или арматуры (как на фото) или сварить решетки отдельно от арматуры и установить их по углам.

Улучшенное рассеивание тепла

Самая большая проблема с котлами – неэффективный отвод тепла. Большинство из них буквально улетают в дымоход вместе с дымовыми газами. С этим недостатком эффективно борются в плитах с верхним дожигом на плитах типа "Бубафоня" (тоже, кстати, можно сделать из газового баллона) и "Слобожанка".

Вариант колосника из пропанового баллона с вторичным дожигом – его КПД выше, чем у "обычных" моделей.

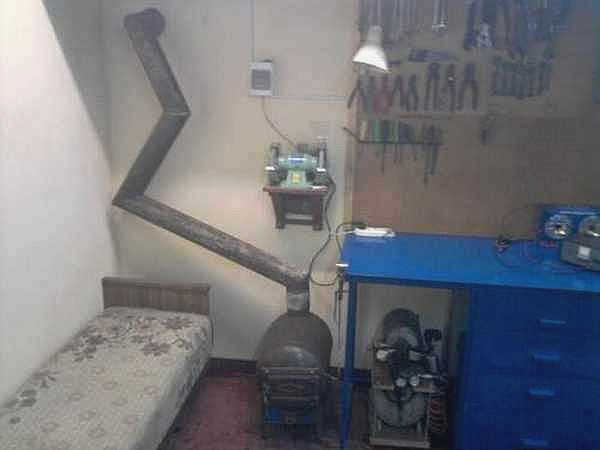

Еще один способ улучшить теплообмен – удлинить дымоход, тем самым увеличив количество тепла, которое останется в помещении. При проектировании такого ломаного дымохода лучше избегать горизонтальных участков, особенно с отрицательным уклоном.

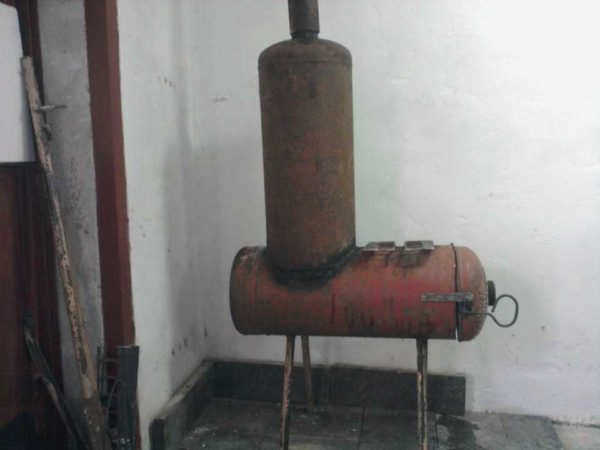

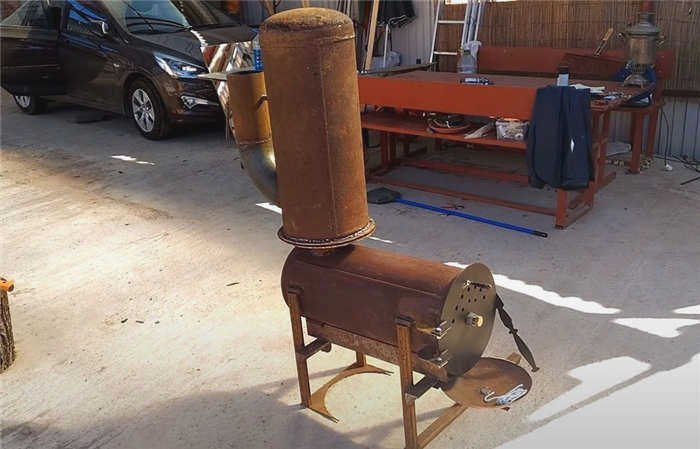

Другой вариант использования тепла дымовых газов – приварить вертикальный дымовой цилиндр к горизонтальному корпусу цилиндра. Теплоотдача будет выше за счет большей площади поверхности. Единственное, что нужно сделать, – это создать хорошую тягу, чтобы дым не проникал в помещение.

Можно поступить так, как это делают в саунах: поместить сетку вокруг металлической трубы с камнями. Они будут забирать тепло из трубы, а затем выпускать его в помещение. Но. Во-первых, пока камни не нагреются, воздух будет нагреваться медленно. Во-вторых, подходят не все камни, а только круглые, которые можно найти вдоль рек. Они должны быть однородно окрашены, без пятен. Другие наполнители нельзя: они могут взорваться от высокой температуры не хуже осколочных снарядов или выделять радон, который в значительных концентрациях очень вреден.
