При установке автоматического выключателя утечки на землю возможны различные варианты. Если устройство устанавливается для нескольких групп потребителей, то оно устанавливается в первую очередь.
В чем разница между автоматическим выключателем остаточного тока и обычным автоматическим выключателем и как они сравниваются?
Сеть, постоянно находящаяся под напряжением, в какой-то момент может выйти из строя. Причин может быть много. Последствия могут быть очень неприятными. Чтобы избежать проблем, используются различные виды защиты – автоматические выключатели, устройства остаточного тока (УЗО), автоматические выключатели. Они позволяют мгновенно отключить электропитание, что помогает сохранить электроприборы. Однако не все знают разницу между автоматическим выключателем остаточного тока и автоматическим выключателем.
Как работает обычный автоматический выключатель
Обычные автоматические выключатели бывают разных видов. С их помощью можно устранить следующие неисправности:
- Короткое замыкание. Происходит, когда электрическое сопротивление нагрузки падает до минимума.
- Перегрузка кабеля. Современные электроприборы генерируют очень большие токи. В некачественной проводке токоведущие провода сильно нагреваются. Это приводит к перегреву и старению изоляции, вызывая потерю диэлектрических свойств.
Следующие компоненты предназначены для устранения вышеупомянутых неисправностей:
- Электромагнитная катушка отключения, которая обладает мгновенным действием и устраняет возникающие короткие замыкания. В конструкцию также входит система гашения возникающей дуги.
- Тепловой расцепитель, который действует с временной задержкой. Изготавливается на основе биметаллической пластины. Этот элемент помогает избежать перегрузки электрических цепей.
Автоматический выключатель остаточного тока (АВДТ) подключается к однофазной линии. Он контролирует только протекающие через него токи. Этот элемент не реагирует на возникающие токи утечки.
Отдельно следует упомянуть об автоматическом выключателе остаточного тока. В двухпроводной системе он подключается через 2 провода – фазный и нейтральный. Это устройство сравнивает токи, которые постоянно циркулируют в них, и обнаруживает разницу.
Если ток, вытекающий из нейтрального провода, совпадает с током, входящим в фазный провод, УЗО не отключает цепь, позволяя ей работать. При незначительных отклонениях от заданных значений, не влияющих на безопасность, УЗО также не отключит питание.
Рабочие функции автоматических выключателей УЗО
Основной функцией автоматического выключателя УЗО является немедленное срабатывание в случае возникновения токов утечки, что приводит к отключению электропитания. Эти системы устанавливаются на группы розеток, а также на выделенные линии для электроприборов и другого оборудования. Автоматические выключатели УЗО не предназначены для защиты от коротких замыканий и перегрузок системы. Некоторые электрики пренебрегают этим, используя в цепях только автоматические выключатели УЗО для снижения затрат.
Основой устройства является датчик тока, реагирующий на изменение дифференциального тока в проводниках. Он выполнен в виде обычного трансформатора с тороидальным сердечником. Пороговый уровень устанавливается магнитоэлектрическим реле, которое обладает высокой чувствительностью ко всем изменениям. Такая схема, характерная для большинства УЗО, обеспечивает простоту использования, надежность и безопасность. Современные устройства представлены электронными моделями с использованием специальных электронных схем.
В электроприводе находится сама контактная группа, которая настроена на максимальное значение тока. В случае какой-либо неисправности в цепи используется специальная контактная группа, которая срабатывает при размыкании. Работа устройства проверяется нажатием кнопки TEST. При этом на вторичную обмотку искусственно подается напряжение, что приводит к срабатыванию реле.
Многие владельцы квартир и частных домов задаются вопросом, что выбрать – УЗО или автоматический выключатель остаточного тока. Существуют некоторые рекомендации экспертов по использованию автоматических выключателей остаточного тока. Они лучше всего работают в простых сетях, где автоматические выключатели не устанавливаются в каждой группе потребителей. В таких случаях они устанавливаются на вводе после счетчика электроэнергии вместо автоматического выключателя остаточного тока. Дифференциальная защита идеально подходит для больших нагрузок, линий в подвалах, ванных, уличного освещения и других отдельных установок.
В чем разница между УЗО и автоматическим выключателем остаточного тока?
Внешне эти два устройства очень похожи. Однако это два разных устройства со своими собственными функциями. Автоматический выключатель остаточного тока не может защитить цепь от короткого замыкания или перегрузки. Для этого перед автоматическим выключателем остаточного тока должен использоваться автоматический выключатель. Именно это отличает автоматический выключатель остаточного тока от автоматического выключателя.
Читайте также:
Как выбрать автоматический выключатель остаточного тока в зависимости от сечения кабеля
По этой причине часто предпочтение отдается автоматическому выключателю остаточного тока, который сочетает в себе функции автоматического выключателя остаточного тока и автоматического выключателя. Он способен защитить от поражения электрическим током, защищая оборудование и проводку от короткого замыкания. Поскольку это два разных устройства, при покупке конкретного защитного устройства следует проявлять осторожность.
- Прежде всего, необходимо выяснить точное название устройства, чтобы определить, является ли оно автоматическим выключателем остаточного тока или автоматическим выключателем утечки на землю.
- Лучше использовать продукцию авторитетных производителей, так как китайская маркировка часто не соответствует действительности.
- Отечественные производители размещают название устройства непосредственно на боковой стороне прибора.

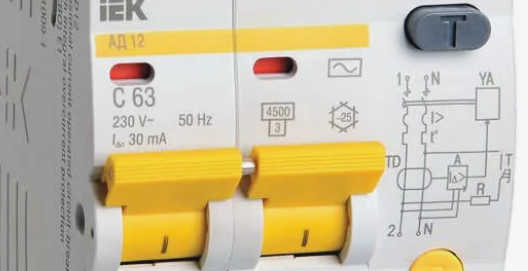

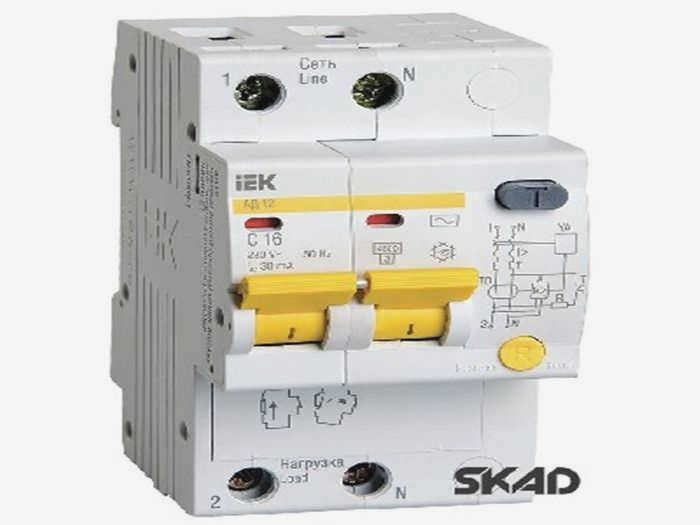

- Если же на корпусе имеются только цифры, соответствующие номинальному току в амперах, то это автоматический выключатель остаточного тока. Если цифрам предшествует буква B, C или D, то это автоматический выключатель остаточного тока, а буквы соответствуют характеристикам теплового и электромагнитного расцепителя.
- При принятии решения об использовании в конкретном жилом помещении автоматического выключателя утечки на землю или автоматического выключателя остаточного тока важно обратить внимание на размеры обоих устройств. Следует также ознакомиться с электрической схемой. Если слово TEST обозначено без дополнительной маркировки, то это УЗО, а если рядом с этим словом есть маркировка катушек отключения, то это автоматический выключатель остаточного тока.
- Автоматический выключатель остаточного тока имеет маркировку, указывающую на номинальный ток или максимально допустимую нагрузку.
- Основной характеристикой автоматического выключателя остаточного тока является время отключения, обозначаемое как C16 и т.д.
Что такое остаточный ток?
Чтобы понять, как работает автоматический выключатель остаточного тока и УЗО, важно разобраться в этой концепции. По сути, дифференциальный ток – это не физическое явление или конкретный вид тока, а разница в токах, которая возникает из-за утечки. Этот процесс имеет негативные последствия для системы: он может привести к пожарам, повреждению оборудования и поражению людей электрическим током.
Утечки не всегда приводят к разнице токов. Если проводка проникает в корпус прибора, который не заземлен и не изолирован, автоматический выключатель УЗО не срабатывает. При прикосновении к стальному корпусу прибора происходит короткое замыкание цепи и возникает остаточный ток.

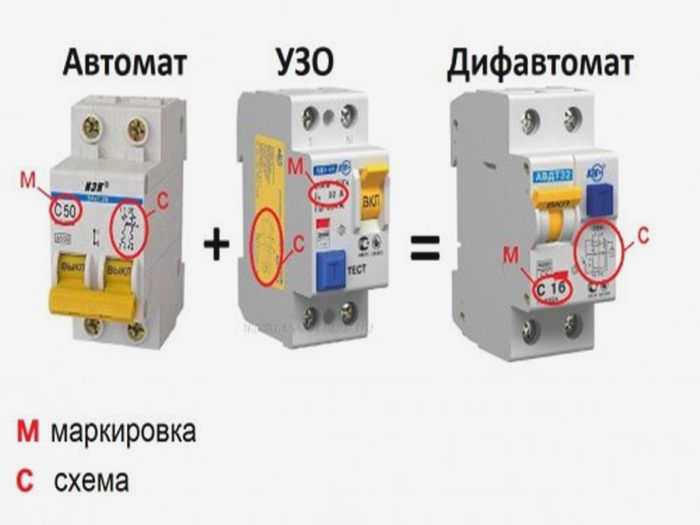

Как отличить УЗО от устройства остаточного тока?
Внешне эти два устройства очень похожи, так что пользователи могут даже подумать, что это один и тот же продукт от разных производителей.
- Четкая индикация – Некоторые производители пишут название изделия прямо на корпусе как УЗО или устройство остаточного тока.

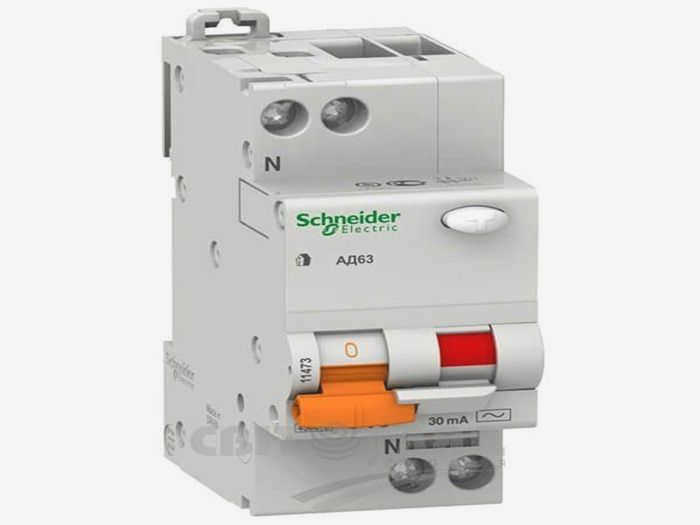

- Маркировка на русском языке – Иногда на устройствах ставятся аббревиатуры. Обозначение 'RCD' (устройство остаточного тока) означает автоматический выключатель остаточного тока, 'RCCB' или 'AD' (автоматический выключатель утечки на землю) означает автоматический выключатель утечки на землю.

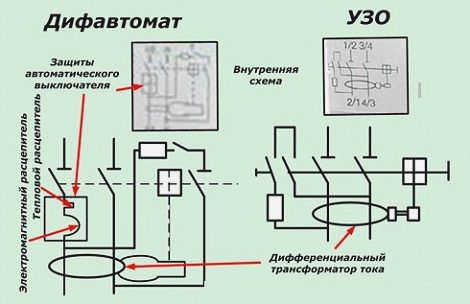

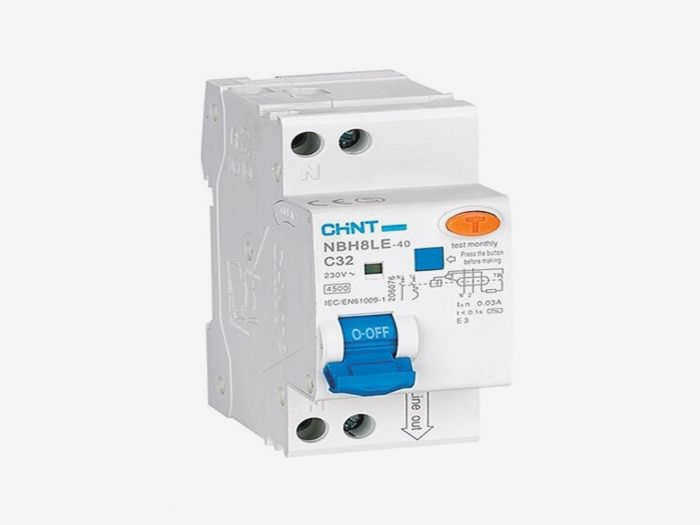

- Диаграмма на корпусе – Миниатюрный автоматический выключатель имеет схему на корпусе, миниатюрный автоматический выключатель имеет электромагнитный расцепитель и механический расцепитель.
- номинал автоматического выключателя – На разъединителях с предохранителями перед номинальным током обычно указывается тип устройства, который обозначается буквами 'A', 'B', 'C' или 'D'; подобное обозначение также встречается на автоматическом выключателе, но не на автоматическом выключателе остаточного тока.
Как выбрать разъединитель
Выбор автоматического выключателя остаточного тока – дело серьезное. Неправильно выбранное устройство не обеспечит надежную защиту или отключит питание линии в нормальной ситуации.

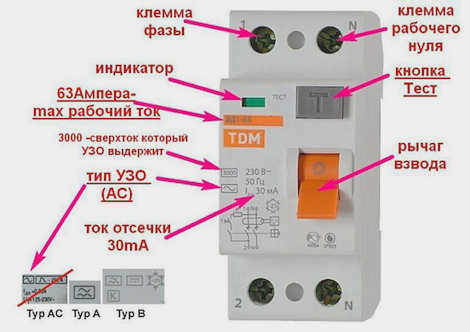

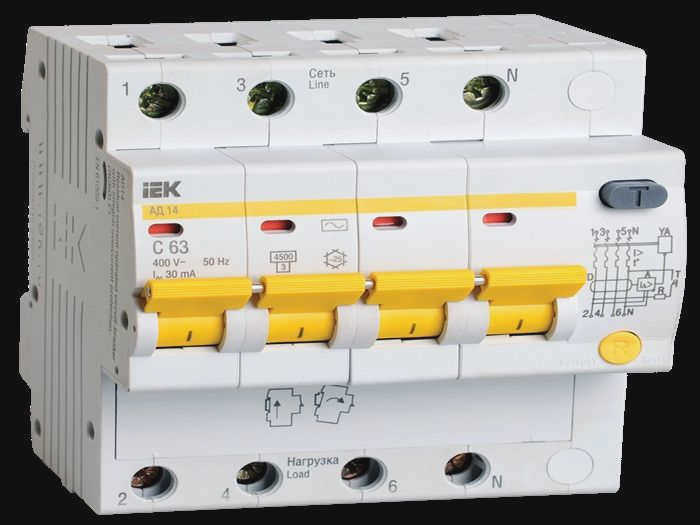

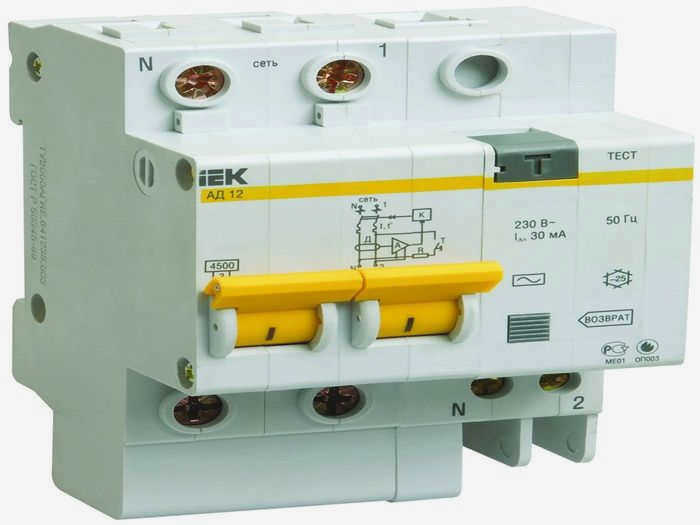

Принцип действия автоматического выключателя остаточного тока не зависит от его параметров, которые обозначены символом на передней панели. Они указаны здесь:
- Название устройства – AADT, что расшифровывается как "Автоматический выключатель остаточного тока".
- Номинальный ток. Одно- или двузначное число с заглавной английской буквой перед ним. Например, C16 означает, что номинальный ток устройства составляет 16А.
- Время-токовая характеристика. Обозначается буквой перед номинальным током. Чаще всего 'C' или 'B'.
- Номинальное напряжение. Однофазные устройства 220 В, трехфазные устройства 380 В.
- Ток утечки (дифференциальная настройка). Определяется по формуле IΔn XX мА, обычно 30 мА.
- Тип устройства или класс защиты – A или AC. Указывает, доступны ли приложения для постоянного, переменного тока или только для переменного тока.
- Отключающая способность. Способность автоматического выключателя УЗО противостоять сверхтоку. Этот параметр указывает на величину тока короткого замыкания, который автоматический выключатель может нормально отключить и не сгореть. Грубо говоря, это сопротивление сверхтоку.
Помимо характеристик устройства, на корпусе указаны обозначения клемм, к которым подключаются провода:
- IN – соответствующий кабель (или 1/2);
- OUT – отходящий кабель (или 2/1);
- L (L1,L2,L3) – фаза (три фазы в трехфазном устройстве)
- N – нейтраль.
Как выбрать
Если вы решили установить автоматический выключатель остаточного тока (УЗО) вместо GFCB, при выборе модели следует учитывать следующие параметры:
- Количество фаз. Трехфазное устройство используется только для трехфазного оборудования, в противном случае даже в трехфазной проводке желательно установить однофазное устройство.
- Номинальный ток. Автоматический выключатель остаточного тока, как и автоматический выключатель, защищает не оборудование, а провода, поэтому номинальный ток устройства зависит от сечения проводов в системе электропроводки.
- Время-токовые характеристики. Если к устройству подключены мощные электродвигатели или трансформаторы, следует выбирать устройство с характеристикой "D"; в остальных случаях используются устройства защиты от перенапряжений типа "C".
- Ток утечки (уставка дифференциальной защиты). Для ванных комнат используется 10 мА, для других линий – 30 мА, а при использовании устройства в качестве автоматического выключателя остаточного тока – 100-500 мА. Это зависит от места установки.
- Тип устройства. Устройства 'AC' используются в бытовых установках, устройства 'A' устанавливаются для электронной защиты.
Выход
Дифференциальная защита спасает жизнь в случае нарушения изоляции, и ее установка рекомендуется в соответствии с инструкциями по установке, приведенными в разделе 7.1.71. Можно использовать различные типы устройств, и если в пусковой панели недостаточно места, наиболее подходящим решением является установка автоматического выключателя остаточного тока (АВДТ). Это устройство сочетает в себе функции автоматического выключателя остаточного тока и автоматического выключателя и знание того, что такое автоматический выключатель утечки на землю, поможет вам сделать правильный выбор.
