– Одножильный кабель обладает наибольшей жесткостью по сравнению с многожильным. Это позволяет закрепить изделие "стационарно" в распределительной конструкции, например, в распределительной коробке или на панели. Это важный фактор при работе с кабелями большого сечения.
Разница между витыми и одножильными кабелями
Профессионалы редко задают вопросы, они обычно хорошо знают свою "область" и выполняют необходимую работу. Но если кто-то не является профессионалом, то даже простые для профессионалов проблемные ситуации могут поставить их перед дилеммой: вызвать мастера или изучить теорию, а затем самостоятельно проделать необходимые манипуляции.
В профессиях дизайнера, строителя и электрика также существует множество тонких нюансов, которые обычному человеку часто приходится осваивать. Цель этой серии статей – дать любителям, а возможно и профессионалам, массу полезной информации в максимально простой и технически грамотной форме, но человеческим языком.
В следующем материале мы обсудим Какой кабель лучше, одножильный или многожильный?.
Понятие и применение

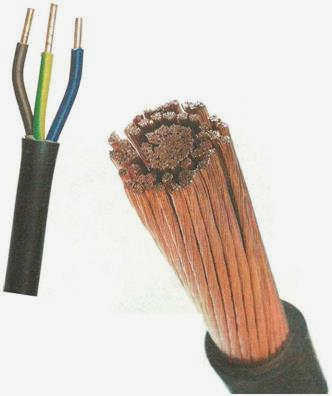

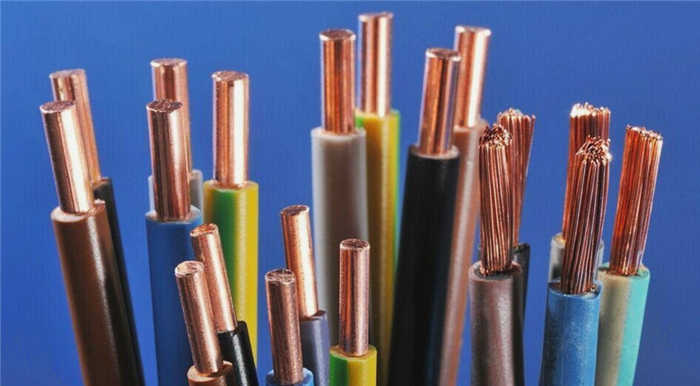

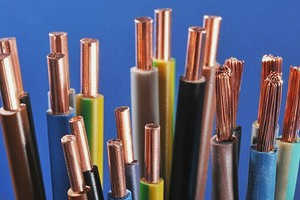

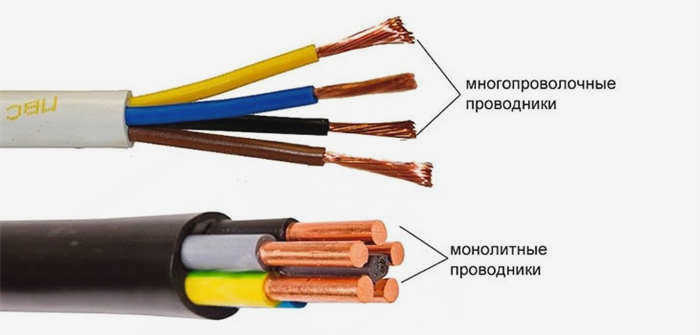

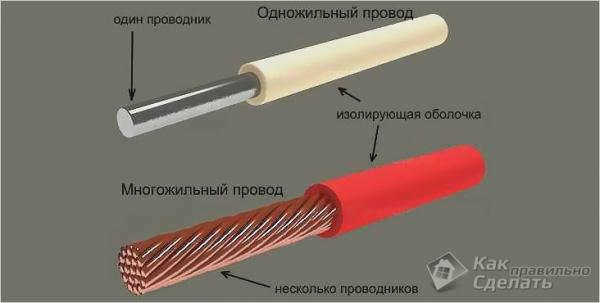

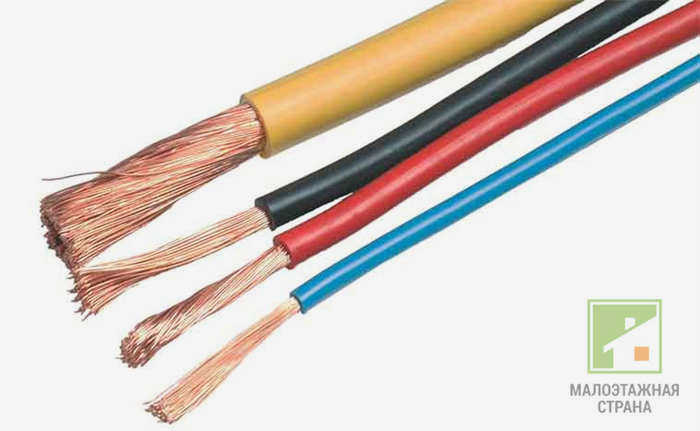

Собственно, основное различие между этими типами кабелей понятно из их названия. Одножильный кабель имеет один монолитный проводник, поэтому общее сечение изделия соответствует техническому заданию. Многожильный кабель, с другой стороны, состоит из нескольких, часто переплетенных, проводников. Для придания гибкости многожильному кабелю в прядь иногда вплетается нить, напоминающая капроновую проволоку. Сумма диаметров проводников многожильного кабеля всегда равна номинальному сечению.
Одножильные и многожильные кабели одинаково успешно используются как в бытовых, так и в коммерческих целях. Монокор хорошо зарекомендовал себя в постоянной электропроводке как в заводских цехах, так и в жилых помещениях в качестве кабеля для освещения и розеток. Профессиональный моножильный кабель большого сечения может использоваться для рассеивания энергии, вырабатываемой генераторами, в сетях постоянного напряжения или для питания ходовых линий электротранспорта (поезда, троллейбусы, трамваи).
Будучи более гибкими, эластичными и устойчивыми к вибрациям, многожильные кабельные изделия составляют основу автомобильной проводки, электроприборов, промышленных и бытовых удлинителей, наушников и любой временной или мобильной проводки.
Для точности в использовании терминов уточним, что под "одножильным" и "многожильным" обычно подразумеваются одножильные и многожильные кабели, проводящие ток. Это не совсем верно, так как термины моножильный и многожильный относятся только к общему количеству жил, а сами жилы скорее следует называть моножильными и многожильными.
Автор видеоролика Моножильный или многожильный провод подробно рассказывает об этих видах кабельной продукции.
Конструкция одножильных и многожильных кабелей
Моножильные и многожильные провода изготавливаются в одинаковых размерах. Например, каждый тип выпускается в сечениях 1,5 мм 2, 2,5 мм 2 и 4 мм 2, которые используются в бытовой проводке. Очевидно, что 4 мм 2 используется реже, так как это большой расход, но все же есть домовладельцы, которые имеют запас на будущее, чтобы проложить такой провод в своем доме.
Одинаковые сечения одножильного и многожильного провода выдерживают одинаковую нагрузку (если сравнивать одинаковый материал, например, медь). С точки зрения сопротивления одножильный провод немного лучше, но в бытовых условиях это не критично.
Например, одножильный кабель 1 мм 2 имеет сопротивление 18,1 Ом на 1 км кабеля, а многожильный кабель 1 мм 2 имеет сопротивление 19,5 Ом на 1 км кабеля – не такая уж существенная разница.
Каждый тип кабеля имеет свои преимущества и недостатки. Мы будем рассматривать их применительно к бытовому кабелю скрытого монтажа, поэтому преимущества некоторых изделий в данном случае могут стать недостатками и наоборот. Что же мы имеем в виду? Давайте узнаем.
4 причины, по которым одножильный кабель лучше витой пары
Причина 1: Более жесткий кабель
Одножильный кабель жестче, чем витая пара, поэтому он лучше держит форму при изгибе. При прокладке кабелей нам необходимо создать прямые углы, и это проще сделать с помощью жесткого кабеля. Многопроводниковый кабель, как бы вы его ни сгибали, все равно согнется, поэтому он не сохранит свою форму. Поэтому прокладывать ВВГнг будет проще, чем многожильный ПВС.

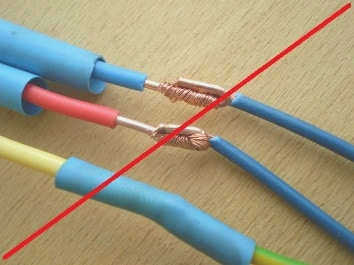

Кроме того, скрученные провода могут развальцеваться, а несколько проводов могут выскользнуть из разъема (как показано на рисунке) незаметно для вас, в этом случае площадь контакта будет меньше и загорится при большой нагрузке.
Особенности одножильных и многожильных проводов
Для того чтобы правильно выбрать многожильный или одножильный кабель в соответствии с условиями работы и подходящий способ соединения, прежде всего, необходимо рассмотреть основные преимущества и недостатки каждого из них.
Одножильные провода относятся к категории одножильных. Это означает, что их следует устанавливать только в тех условиях, где они не будут подвергаться механическим нагрузкам – в первую очередь изгибам – во время эксплуатации.
Кроме того, они обладают следующими характеристиками:
- Минимальное сопротивление на километр кабеля.
Например, медный монолит с сечением 1 мм 2 имеет значение примерно 18 Ом. В то же время кабель витая пара класса гибкости 5 того же размера дает сопротивление 19,5 Ом.
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности
Это явление происходит из-за двух закономерностей. Существует прямая зависимость между площадью поперечного сечения и сопротивлением – чем меньше первое, тем выше второе. Кроме того, хотя все проводники скручены в общую жилу, их контакт, тем не менее, механический. Это неизбежно приводит к более высокому значению сопротивления.
Существует несколько основных способов соединения одножильных и скрученных проводов – давайте рассмотрим характеристики медных вариантов:
- Скрутка. При таком способе монолитный проводник предпочтительнее тросового – его сечение не уменьшается, а отдельные волоски не выдавливаются из места контакта.

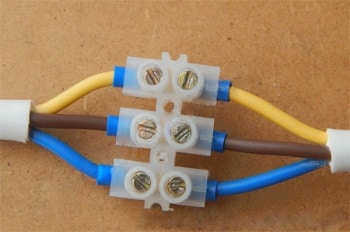

- Обжим. При использовании зажимов типа WAGO цельный провод идеально подходит, чего нельзя сказать о его сращиваемом аналоге.
- Сварка. Монолит отлично сваривается. С другой стороны, отдельные тонкие проводники могут быть легко повреждены или оторваны электрической дугой.
- Пайка. Обычно используется для проводников малого сечения. Многопроводниковый вариант предпочтительнее – в силу особенностей технологии.

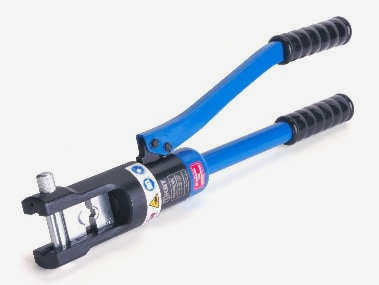

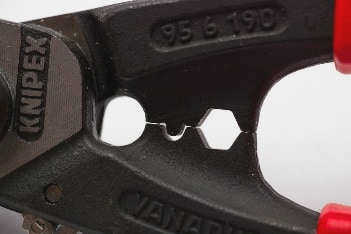

- Опрессовка. Этот метод затруднителен для моножилы большого сечения, если не использовать специальное оборудование.
Правила выбора между одножильными и многожильными кабелями
При выборе между одножильными и многожильными вариантами в первую очередь учитываются условия, в которых они будут использоваться:
- Многожильный кабель лучше подходит для подключения движущегося оборудования. Он также идеально подходит для прокладки в кабельных каналах, поскольку хорошо гнется на изгибах.
- Для стандартных кабелей, а также в кабельных каналах лучше использовать монолитный, так как он остается в одном положении во время использования и лучше выдерживает механические нагрузки.
- Для автоматических выключателей и выключателей остаточного тока предпочтительнее использовать одножильный кабель, так как он хорошо держится на месте и не повреждается при замене выключателя.
- В щитах управления допускается прокладка кабеля, соответствующего типу светильника.
- Для инфокоммуникационной проводки (телефон, интернет, видео) используются специальные одножильные кабели. Питание оборудования может осуществляться по многожильному кабелю или только по кабелю.
- Кабель витая пара в оплетке используется для электроинструментов.
- Для звукового оборудования, акустики и высокочастотных цепей используются оплетенные 1-жильные кабели или витые мягкие кабели – для предотвращения выхода тока на поверхность кабеля.
Внимание! Часто при установке или замене проводки в доме сначала возникает вопрос о том, какая проводка – многожильная или одножильная – лучше для качества питания электрооборудования. Фактически, в случае бытовой электропроводки 220 В, 50 Гц решающее значение имеет только прокладка проводов и условия эксплуатации.
Одножильный или многожильный провод – что лучше?
Какой кабель лучше: многожильный или одножильный? Этот вопрос часто возникает перед началом работ по замене кабелей. Ответ на него не однозначен, поскольку каждый тип кабеля предназначен для разных целей. Чтобы ответить на этот вопрос, давайте рассмотрим преимущества и недостатки каждого из них.
Мы начнем обсуждение выбора одножильного или многожильного кабеля с рассмотрения его структуры. Это позволит нам более детально понять его структуру.
Одножильный или многожильный: классы гибкости кабеля
- Одним из основных нормативных документов в этой области является ГОСТ 22483 – 2012. Он определяет, каким должен быть воздуховод по конструкции, устанавливает требования к техническим характеристикам и определяет параметры, которые позволяют отнести воздуховод к определенному типу или подвиду.

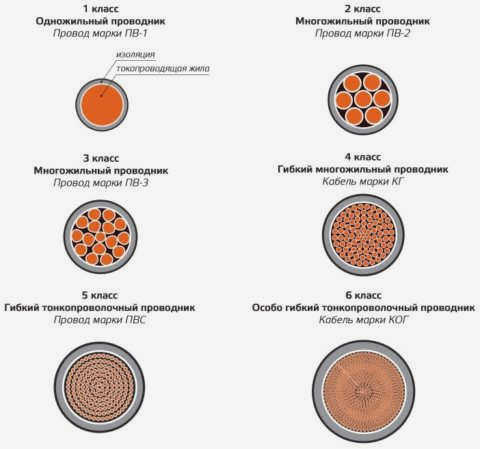

- Первое, о чем стоит упомянуть, – это класс гибкости. Он определяет, насколько далеко можно согнуть проволоку и насколько она устойчива к данному виду деформации. Всего существует шесть классов гибкости.

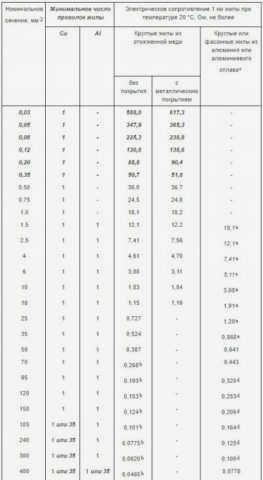

Таблица номинальных значений для проводов первого класса гибкости
- Класс гибкости 1 используется для всех однопроволочных проводов. В качестве альтернативы к нему также относится многожильный провод с сечением 185 мм2 – такие сечения используются только в промышленности, поэтому здесь мы их обсуждать не будем.
- Второй класс является более гибким. Для достижения этого свойства проводники состоят из нескольких отдельных проволок, скрученных вместе. В таблице 4 ГОСТ 22483 – 2012 указано минимальное количество проволок для различных сечений.
Преимущества одинарных и скрученных проводов
Обсудив разницу между скрученными и одиночными проводами и различия между различными скрученными проводами, мы можем перейти к анализу их преимуществ и недостатков. И здесь нам необходимо ответить на следующие вопросы: чем они отличаются по физическим свойствам, чем они отличаются по механическим свойствам и чем отличаются эти кабели с точки зрения монтажа и производительности?
В этом видеоролике подробно рассказывается об одножильных и многожильных кабелях.
Преимущества одножильных проводников
Начнем с различия между одножильными кабелями. Этот тип кабеля обычно называют монтажным. Это проводники, которые после прокладки не следует обрабатывать, сгибать или подвергать другим видам механического воздействия.
- Одним из основных преимуществ таких проводников является меньшее сопротивление 1 км проводника. Например, для медного проводника сечением 1 мм2 сопротивление не должно превышать 18,1 Ом. Для сравнения, тот же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, невелика и находится в пределах статистической погрешности, но она существует.

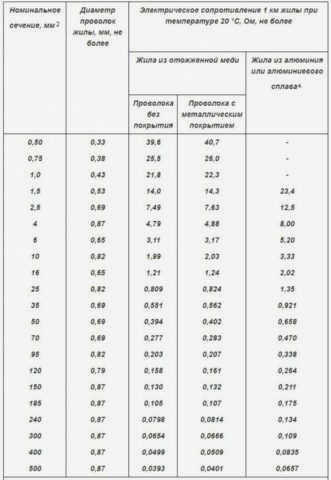

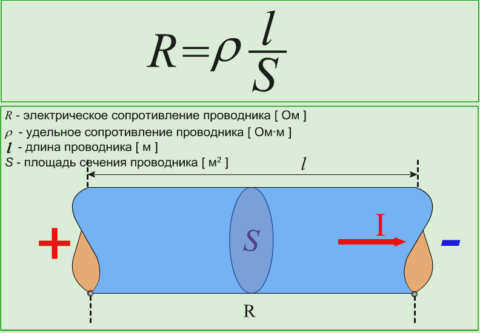

Формула для расчета сопротивления проводника
- Объясняется такое расхождение довольно просто – чем меньше сечение одного проводника, тем выше его сопротивление. В идеале несколько проводов в кабеле витой пары объединяются в один элемент, но между отдельными проводами все равно остается некоторое сопротивление, в результате чего общее сопротивление кабеля выше.
- Еще один аспект, который необходимо учитывать при выборе витой пары или одножильного кабеля, – это простота монтажа. В первую очередь это относится к контактным соединениям. Давайте рассмотрим, какой тип кабеля лучше всего подходит для соединения.
- Если следовать правилам PUE, у нас есть болтовые соединения, компрессионные соединения, сварные соединения, прессованные соединения и паяные соединения. Давайте рассмотрим каждое из них.
