Чем отличается ноль от земли

Это не совсем верно; неправильное подключение может привести к ряду негативных последствий:

Напряжение между нулем и землей

При проверке параметров сети вольтметром электрики обычно измеряют парное напряжение между всеми тремя проводами в трехпроводной сети – L-N, L-PE и N-PE. Теоретически, в последнем случае показания будут равны "0", но это не всегда так. В некоторых случаях напряжение между нулем и землей может быть гораздо выше, вплоть до 220 В.

Современная однофазная проводка имеет три провода, и только один из них подает напряжение, в то время как трехфазная проводка требует пять проводов, три из которых силовые. В электротехническом кодексе указано, для чего используются остальные провода, их назначение и требования к их установке и подключению.

В чем разница между нулем и землей

Первоначально, с появлением трехфазного электропитания, здания снабжались четырьмя проводами – тремя фазными проводами и нейтральным проводом. три фазных провода и нейтральный проводВ однофазной системе электроснабжения домов использовались только два провода – фазный и нейтральный.

Согласно ПУЭ Глава 1.7, такая система электроснабжения называется TN-C, в которой четвертый проводник в электрических цепях обозначается PEN и выполняет функции сразу двух проводников – N-нейтраль и PE-земля. В современных электроустановках эти проводники разделены.

• Нейтральный (нейтральный) проводник N . Это служебный проводник, он используется для подачи питания на оборудование в однофазной системе и для протекания уравнительных токов в трехфазной системе. Его нельзя отсоединять без отсоединения фазных проводников. Изоляция нейтрального проводника синяя или голубая в соответствии с цветовой кодировкой.
• Заземление PE . Защитный проводник, используемый для заземления корпусов электрооборудования и распределительных щитов. Этот проводник не должен отключаться автоматическими выключателями или другими изоляторами. Оболочка заземляющего проводника окрашена продольными желто-зелеными полосами.

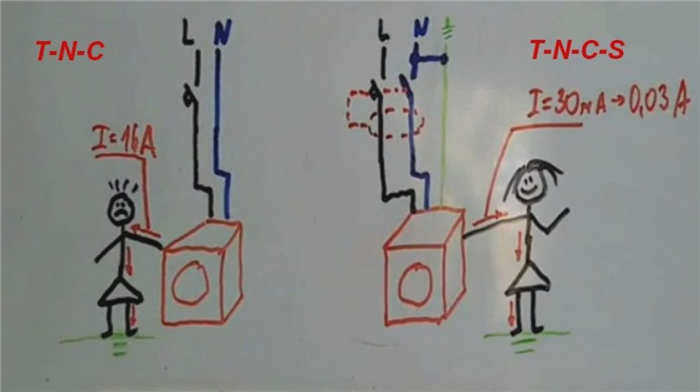

Две схемы подключения

Повреждение нейтральной точки одинаково, но последствия различны

Чтобы понять роль "нуля" и "заземления", необходимо немного разобраться в способах доставки электроэнергии конечным потребителям и различиях между ними. Стоит отметить, что электрические системы бывают линейными и фазированными. Линейные используются в промышленной сфере, где требуются более высокие мощности (380 В); фазные существуют для использования в повседневной жизни (220 В). В обоих случаях в электрических схемах используются три провода. Только линейный вариант (380) имеет фазу в каждом из трех проводов, а бытовой (220 В) – фазу, ноль и землю. В целях безопасности каждая система использует свои схемы подключения. Промышленные сети не рассматриваются, но бытовые сети должны быть, и используются две схемы:

• TT – полное заземление
• TN-C-S – общее заземление и нейтральное соединение, за потребителем энергии.

Используемые схемы подключения: 1. к нейтрали, 2. с заземлением

Чтобы было понятнее, давайте разберемся с сокращениями:

• T – земля
• N – нейтраль
• S – отдельный, независимый
• C – соединение
• L – фаза
• PE – защитный
• PEN – общий

Эти две схемы используются, но следует упомянуть еще одну существующую схему, TN-C – это старая, но все еще работающая система, используемая в большинстве "старого" жилого фонда и обозначаемая аббревиатурой PEN.

В ней земля и нейтраль соединены (PEN) на всем протяжении. Такие сети не совсем безопасны, особенно для электрооборудования. Они были установлены в советское время, бытовой техникой пользовались не многие, поэтому проектировщики не видели смысла тратить слишком много денег на проводку для нескольких десятков телевизоров (нагрузка была небольшой) – экономия 30%! На промышленных предприятиях заземление делалось отдельно.

Назначение "нуля" и "заземления

Цвета и маркировка проводов и кабелей

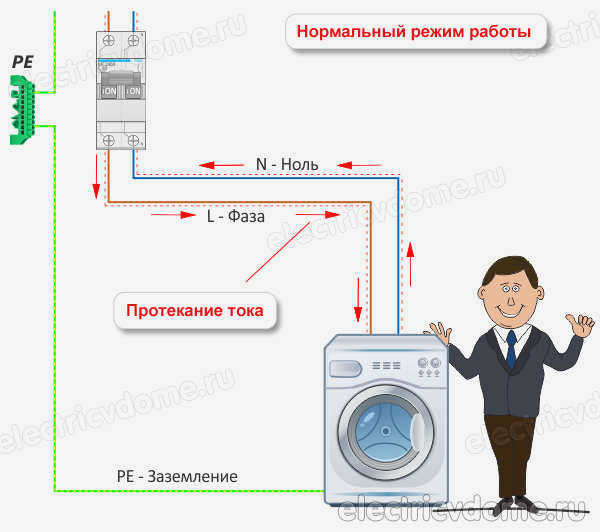

Для эффективной работы любого электроприбора необходима замкнутая цепь в электрической системе. Основная роль точки заземления заключается в коротком замыкании электросети.. через нее проходит разность потенциалов.

Заземление используется в качестве защитной меры для устранения риска поражения людей и животных электрическим током, а также для предотвращения и смягчения скачков напряжения, которые могут повредить бытовые приборы.

Почти все электроприборы заземлены, Это достигается путем заземления их корпусов в случае отключения питания, которое может привести к воздействию опасного напряжения.

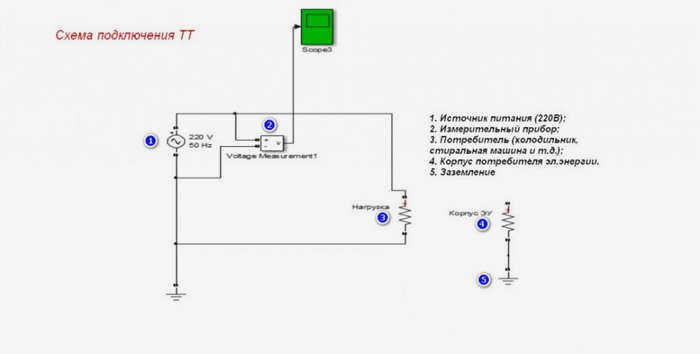

Электрическая схема TT

Неисправная цепь Приемник подключен, проводка в порядке (без повреждений), а корпус заземлен на отдельную линию.

На рисунке выше показано подключение после полного заземления. Т.е. заземление является отдельной, независимой системой. Такое подключение является наиболее безопасным.

В случае неисправности корпус прибора будет иметь электрический потенциал, равный входному напряжению, т.е. 220 В – это опасно для жизни. Однако корпус заземлен, и приложенное к нему напряжение уйдет на землю.

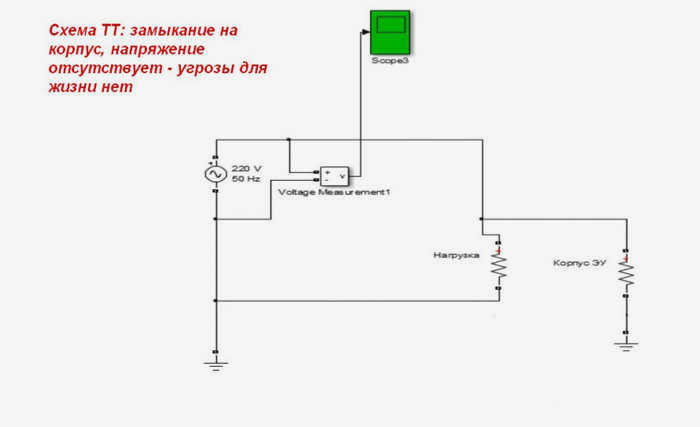

Заземление на выделенную линию срабатывает – напряжение на корпусе отсутствует

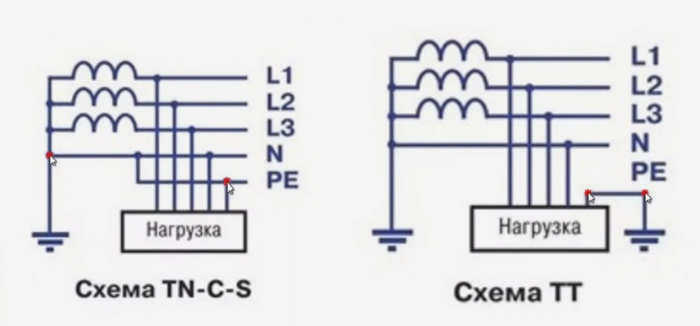

Диаграмма СХЕМА TN-C-S

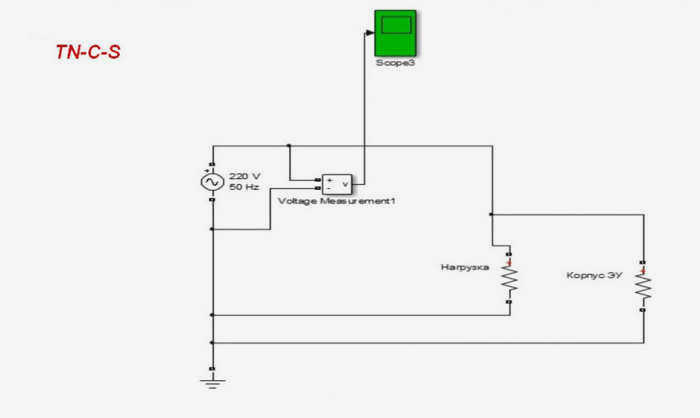

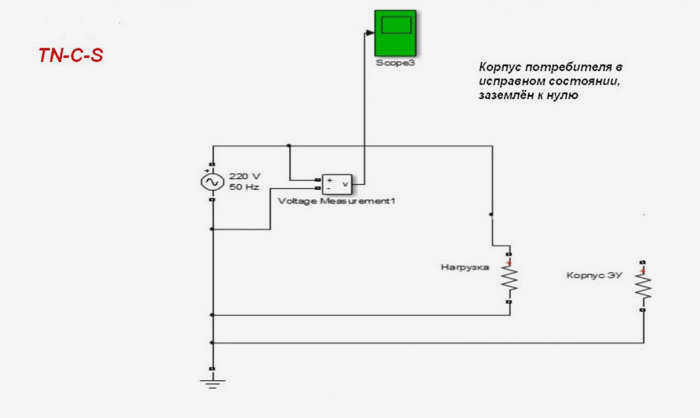

В схеме TN-C-S нулевая линия заземляется, как показано на рисунке ниже. В этом случае напряжение на стороне нагрузки отсутствует.

Можно ли использовать нейтральную линию вместо заземления?

В современных домах используется система TN. В этой системе нейтральная точка питающего трансформатора заземлена, а нейтральный проводник используется для протекания уравнительных токов. Поэтому между нейтральным проводником в электрической системе и заземленными конструктивными элементами, такими как водопровод, всегда существует некоторый потенциал.

Обычно это всего несколько вольт, но в сельской местности с длинными линиями электропередач этот потенциал может достигать 30-40 вольт, что весьма чувствительно на ощупь, а во влажных помещениях опасно для здоровья и жизни.

Еще более опасным является обрыв нейтрального провода между зданием и силовым трансформатором. В этом случае повреждается нулевой провод на клемме нейтрального провода и подключенный к нему провод заземления

• Питание жилых домов осуществляется по четырехпроводной системе (пятипроводной и заземленной). В этой системе нейтральный проводник N (PEN) обеспечивает постоянное напряжение в розетке за счет уравнительных токов. Если он прерывается, напряжение в розетке может колебаться от 0 до 380 В и повышаться до 220 В на нейтральной клемме.
• Для подачи питания на электроприборы они должны быть подключены одновременно к двум клеммам – нейтральной и фазной. Если нейтральный провод оборван, то при включении электроприбора соответствующий контакт в розетке и подключенный к нему участок проводки будет подключен к фазному проводу.

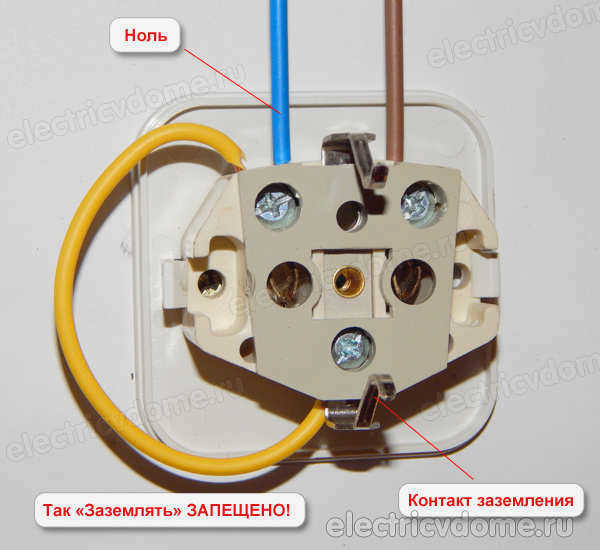

Поэтому ответ на вопрос "можно ли заземлять электроприбор на нейтральный провод" очевиден – прибор нельзя заземлять на нейтральный провод. Этот метод защищает от поражения электрическим током в случае повреждения изоляции устройства, но, тем не менее, является опасным, если нулевой проводник прерван.

Способы отличия нейтрального проводника от заземления

Существуют различные способы отличия нулевого и заземляющего проводника. Некоторые из них просты, другие более сложны, поэтому способ определения выбирается в зависимости от конкретной ситуации.

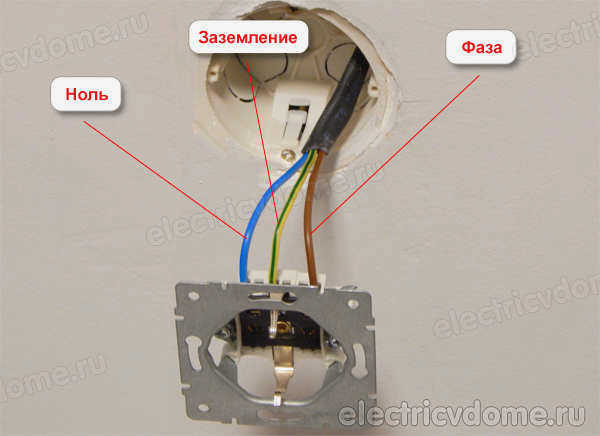

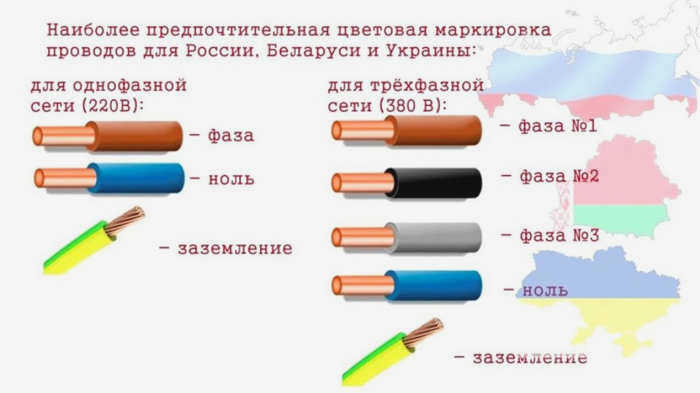

Цвет оболочки кабеля выбирается не произвольно, а в соответствии с определенными правилами, изложенными в ГОСТ 31947-2012, раздел 5.2.1.6. Если есть уверенность, что эти правила соблюдались при монтаже, то самым простым способом определить назначение кабеля является цвет изоляции:

• коричневый, черный или серый – фаза (L);
• синий – нейтраль (N);
• продольные желтые и зеленые полосы – заземление (PE).

Этот метод применяется к проводке, выполненной после 2012 года.

Скручивается ли счетчик электроэнергии?

Некоторые люди, желающие "сэкономить", а точнее украсть, электроэнергию, задаются вопросом, что будет, если они вместо нуля подключат заземление? Остановится ли счетчик или даже откатится назад ? Эти "халявщики" могут быть спокойны – показания счетчика не изменятся.

Счетчик измеряет два рабочих параметра:

• Напряжение сети . Оно определяется по фазному и нулевому проводам, выходящим из входящего в сеть статива или столба линии электропередачи.
• Ток, протекающий через фазный провод. Это не зависит от того, подключено ли электрооборудование к нейтральному проводу или к земле.

Следует отметить, что современные счетчики прекрасно работают и считают потребление электроэнергии, даже если к клеммам вместо нуля подключена земля.

Для того чтобы "сэкономить", необходимо изменить подключение входящего кабеля в месте соединения со счетчиком, который находится в опломбированной коробке и может повлечь за собой крупный штраф при проверке счетчика инспектором коммунальной компании.

Обнуление и заземление

Система защитного заземления требует подключения трех проводов к частному дому и пяти – к многоквартирному. Такая система электроснабжения называется TN-S и прокладывается в новых жилых комплексах и при замене существующих линий электропередач. Но как быть людям, живущим в старых домах? Что произойдет, если подключить нулевой и заземляющий провод непосредственно к розетке??

Согласно правилам устройства электроустановок, такое подключение допускается, но не к розетке, а к главному распределительному щиту в жилом доме или на столбе электропередачи возле частного дома.

В главе 1.7 ПУЭ указаны требования к системе электроснабжения TN-C-S. Такая схема электроснабжения имеет четыре проводника – три фазы L1, L2, L3 и подключенный PEN, который выполняет функции и нейтрали, и заземления.

Чтобы повысить безопасность проживающих в доме, точка подключения должна быть соединена с контуром заземления здания. В противном случае у вас будет защитный проводник вместо защитного заземления, и если произойдет обрыв проводника между зданием и силовым трансформатором, заземленные корпуса электроприборов окажутся под напряжением.

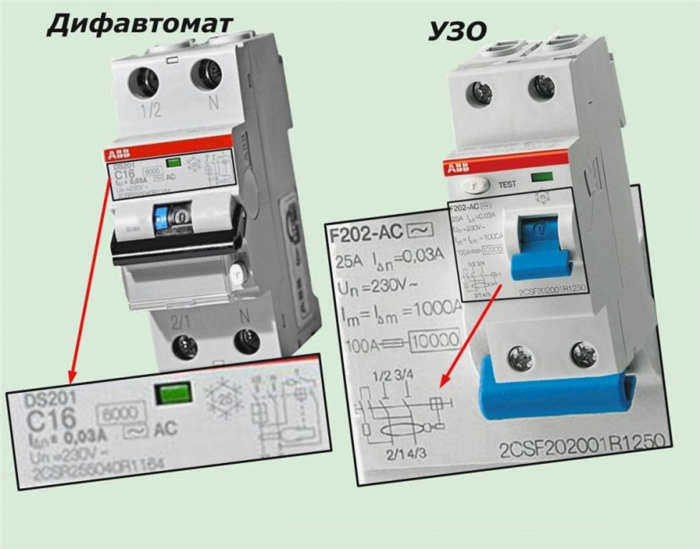

Я также рекомендую прочитать эту статью об УЗО в случае обрыва нулевого провода: https://electricvdome.ru/uzo/rabota-uzo-pri-obryve-nulja.html.

Данное положение определяет возможность соединения заземления с нулевым проводником. Согласно пункту 1.7.135 ПУЭ, после разделения, а тем более в пятипроводной энергосистеме TN-S, соединение этих проводников не допускается.

Кроме того, заземляющий проводник должен быть подключен непосредственно к прибору, без автоматических выключателей или разъединителей.

Резюме

На основании материала, изложенного в этой статье, вы можете увидеть, что произойдет, если вместо нуля подключить заземляющий проводник. Электрооборудование будет работать, но есть риск неисправности УЗО, есть риск поражения электрическим током, а контур заземления начинает разрушаться из-за электрической коррозии.
