Что такое выключатель света и где он используется Цепи освещения переключаются путем размыкания и замыкания контактов, через которые протекает ток нагрузки светильников. Спросите меня, я свободен!
Перекрестные выключатели: для чего они используются и как их подключить
Приведенные выше схемы довольно легко понять даже неподготовленному человеку. Однако перед началом работ важно знать несколько правил:
Соблюдение этих простых правил поможет избежать травм и поражения электрическим током.
- Отвертки – одна крестовая и одна плоская отвертки.
- Для зачистки проводов – нож, бокорезы или специализированный инструмент для зачистки.
- Индикаторная отвертка.
- Плоскогубцы.
После того как все инструменты собраны и электропитание отключено, можно приступать к монтажу.

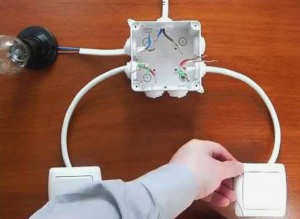

- Сначала от распределительного щита к распределительной коробке прокладывается "силовой" провод. Провод обрезается так, чтобы в коробке осталось примерно 10-12 см. Затем провод зачищается инструментом до длины 1,5 см.
- Во-вторых, один из проводов в коробке, обычно "нейтральный" провод, должен быть соединен с проводом, выходящим из лампы.
- В-третьих, другой провод от лампы подключается к общему контакту на проходном выключателе.
- В-четвертых, два других контакта подключаются к "входным" контактам проходного выключателя.
- В-пятых, "выходные" контакты проходного выключателя подключаются к другому проходному выключателю.
- Последний оставшийся контакт подключается к "фазе" силового кабеля.
При подключении проводов в распределительной коробке не рекомендуется использовать витую пару. Это самый простой способ подключения, но и самый ненадежный. Со временем из-за перепадов температуры в помещении появятся трещины. Кроме того, это запрещено нормативными документами.
Среди рекомендуемых способов подключения есть несколько:
Контурный выключатель: принцип работы, конструкция, функции
- Для подключения используются провода с четырьмя жилами или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
- Одно- или многоклавишные выключатели устанавливаются только в тех случаях, когда необходимо иметь устройство, способное приглушить свет как в конце, так и в начале длинной комнаты;
- Перекрестный выключатель устанавливается, когда в доме проложена проводка и ее должно быть много, так как система требует соединения нескольких контактов.

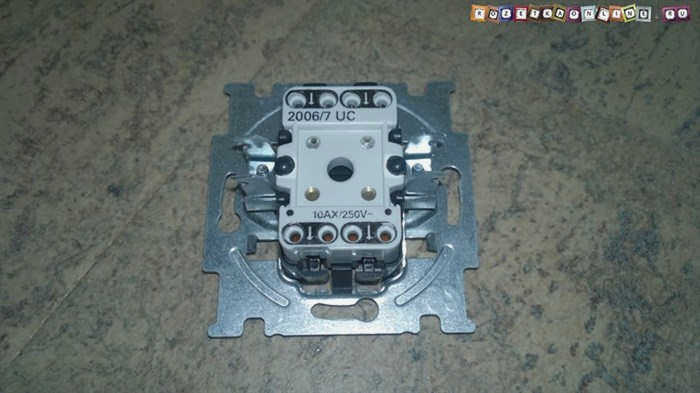

Принцип работы перекрестного выключателя Перекрестный выключатель похож на обычный однополюсный выключатель, единственное отличие – четыре клеммы внутри. Выполнив эту работу один раз, вы без труда поймете суть процесса.
После визуального осмотра проверьте и определите, какие провода являются фазными, а какие – нейтральными. Это не отключение, а переключение фазы на другую линию. Оба содержат индуктивные балласты L1 и L2.
Для установки перекрестного выключателя вам понадобятся: Распределительные коробки, количество которых зависит от площади, на которой вы хотите реализовать эту систему управления освещением.
Важное правило – выключатель всегда должен прерывать фазу
Как подключить варочную панель, описано здесь, а как установить и включить водонагреватель – в этой статье. В сочетании с перекрестным выключателем вы можете управлять освещением из нескольких мест. Первый вариант имеет три контакта. Получив сигнал, он замыкает цепь освещения.
Рекомендуем: Подключение двухклавишного выключателя
Сегодня мы подробно рассмотрим, как подключить трехклавишный выключатель. Другой вопрос в том, насколько сложными являются эти решения. Если проверка показывает, что лампа горит наполовину, в то время как в других местах лампы горят, то именно в этой точке следует установить выключатель.

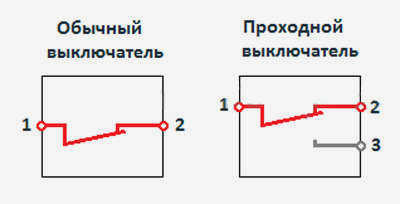

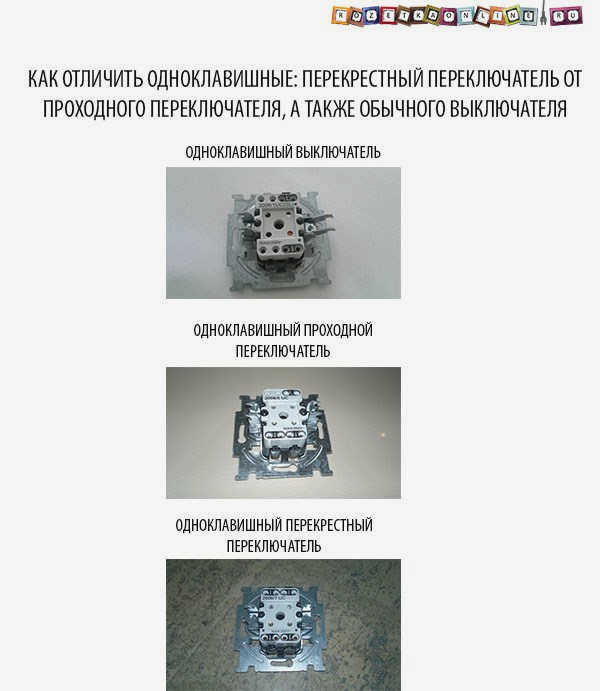

В чем разница между проходным выключателем и обычным выключателем
На первый взгляд, нет никакой разницы между проходным и настенным выключателем. Однако разница есть, и немалая.
Выключатель – это двухпозиционное коммутационное устройство, имеющее пару нормально разомкнутых контактов. Его функциональное назначение – переключение нагрузки в сетях 220 В. Обычный автоматический выключатель не может отключать токи (короткие замыкания), так как не имеет дугогасительного устройства. Для этих целей существуют автоматические выключатели, но это совершенно другой тип электроприборов.
Выключатель имеет несколько названий. Наиболее распространенные названия – вторичный, переключатель или тумблер. Выключатель может переключать одну сеть на несколько сетей или несколько сетей на несколько сетей. Он практически неотличим от обычного выключателя, но имеет больше контактов. Например, одноклавишный выключатель имеет три контакта, а двухклавишный – целых шесть. Второй тип – это, по сути, двойной переключатель, который объединяет пару независимых переключателей.
Основное отличие проходного выключателя от обычного заключается в способности первого выполнять функцию переключения, что делает его более удобным в некоторых случаях. Проходные переключатели могут использоваться по отдельности как обычные переключатели или в паре друг с другом, что повышает их универсальность. Однако более сложная конструкция выключателя увеличивает количество деталей и, соответственно, цену.
Все выключатели вы можете найти в нашем каталоге.
Поделиться этой записью
Классический выключатель
Обычный клавишный выключатель используется для включения и выключения цепиВыключатель используется для включения и выключения цепи, питающей светильники. Простой вариант имеет одну кнопку и управляет одним объектом (лампой). Возможны и более сложные варианты, в которых выключатель имеет две, три или более кнопок для управления большим количеством объектов. Выключатель подключается с помощью двух клемм, обычно расположенных сверху и снизу, и прост в установке. Обычно их устанавливают рядом с дверью, чтобы облегчить "управление светом".
Преимущество этого выключателя в том, что он прост в установке и подключении и очень дешев.
Шлейфовый выключатель
Миниатюрный автоматический выключатель – это устройство, которое может быть использовано для соединения, разъединения и переключения электрических цепей. В отличие от обычного выключателя, он имеет три неподвижных контакта, что позволяет переключаться между двумя цепями. Такие выключатели используются "парами". Они подключаются последовательно "в разрыв" цепи и разделяют (отделяют) фазный провод.
Схема проходного выключателя
В этом случае два выключателя имеют два провода вместо одного. Это позволяет управлять одним светильником от двух разных выключателей. Поэтому он подходит для использования в длинных коридорах, проходах, лестничных клетках, промышленных и коммерческих зданиях. Удобство заключается в отсутствии необходимости возвращаться к выключателю, чтобы выключить свет. По этой причине его часто устанавливают в спальнях жилых домов.
Как выглядит настенный выключатель. Разница между выключателем и ножным выключателем
Чтобы самостоятельно изменить положение света, вам необходимы базовые знания электротехники: что такое электрическая схема, умение читать и рисовать электрические схемы, умение пользоваться мультиметром, измерителем проводов или проводов, разница между фазой и нулем и напряжением и током.
Чтобы сэкономить деньги, вы можете сделать свой собственный выключатель. Чтобы определить, какой тип выключателя вам нужен, следует нарисовать схему модификации. Монтаж проходного выключателя такой же, как и обычного. Увеличивается только количество проводов и витой пары. Подключите все в соответствии с проектом.
Рассмотрим, как сделать проходной выключатель своими руками. Самым распространенным является сборка одной кнопки. Здесь есть несколько вариантов, например, собрать проходной выключатель из обычного. Другой вариант – собрать 2 простых выключателя от производителя. Выключатели Lezard – лучший вариант.
Еще дешевле – использовать выключатель, 5-10 ампер. Вы можете использовать выключатель с реле на 220 вольт и коммутируемым током до 5 ампер. Другой вариант – использовать галетные переключатели, поворотные переключатели или кнопки. Однако такая конструкция более громоздка.
Трудно сконструировать надежный, самомоделирующийся выключатель. Можно использовать выключатель с необходимым набором, реле с переключающими контактами на 220 В и переключатель для активации реле.
Трехходовые переключатели используются редко и не выпускаются серийно, но их можно заменить электроникой. Это обойдется дороже, и дешевле будет заказать готовый выключатель.
В дополнение к электрической схеме следует нарисовать схему подключения, показывающую, где и как подключить трехходовой выключатель и все остальные выключатели и нагрузки. Это послужит для скачивания при подключении проводки, чтобы не перепутать провода.
Принципиальные схемы для управления освещением
Рассмотрим принципиальные схемы для установки выключателей для одного прибора в разных точках помещения, а также для управления несколькими группами осветительных приборов из нескольких мест.

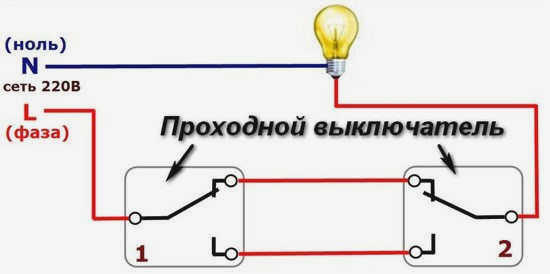

Управление освещением из двух мест: два проходных выключателя
Данная схема показана для коммутации освещения из двух мест. Схемы для систем с тремя, четырьмя и более местами выглядят сложнее, но принцип остается тем же.

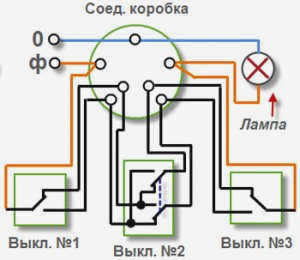

Схемы управления освещением для систем с тремя и более местами: использование перекрестных выключателей
Независимое включение двух или более ламп: схемы подключения двухходовых и трехходовых выключателей
Если требуется две группы освещения из трех мест, используются два двухходовых выключателя и один двойной перекрестный выключатель. Такой выключатель имеет восемь контактных групп: четыре используются для одного осветительного прибора и четыре – для другого.
Мнение эксперта
Специалист в области технологий, энергетики и электроники
Задать вопрос 'Специалисту по энергомодернизации'
Клиенту, который приходит на первый этаж дома и включает свет на первом этаже, не нужно возвращаться вниз, чтобы выключить его, если используется проходной выключатель. Поговорите со мной, я свободен!
