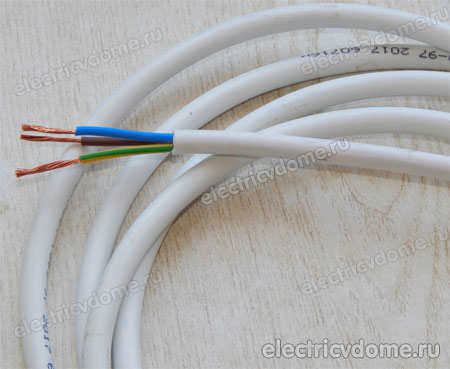

Как видно из расшифровки, это соединительный кабель, он предназначен для соединения электрооборудования и создания несущих.
Что говорят нормативные документы
Какой кабель использовать для электропроводки, указывается в различных нормативных документах.
Прежде всего, важно определить, что считается электрическим кабелем и чем он отличается от удлинителей. Определение этого термина дано в СП 256.1325800.2016, раздел 3.1.68.
Согласно этому документу, электропроводка – это изолированные проводники и кабели вместе с их креплениями и механическими защитными устройствами. Соответственно, проводники для всех типов кабелей прокладываются на значительную длину и крепятся к стене или потолку.
В разделе 2.1.4 ПУЭ указаны следующие типы кабелей – открытая проводка, которая может быть стационарной, подвижной или переносной, и скрытая проводка, которая располагается в желобах, за штукатуркой и в пустотах стен.
Как правило, скрытая проводка используется в жилых помещениях и, в соответствии с разделом 7.1.34 ПУЭ должна быть выполнена из медной проволоки..
Кабели для бытовой электропроводки
Кроме того, при выборе марки кабеля необходимо учитывать требования пожарной безопасности СП 256.1325800.2016 пункт 15.3 и ПУЭ пункт 7.1.38.

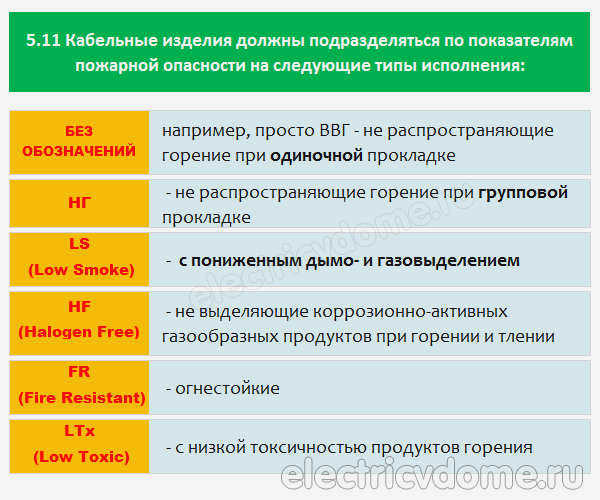

Согласно этим документам, все кабели и провода внутри помещений должны иметь изоляцию, негорючей.. Такие кабели имеют в своем названии буквы:
- "нг" – горит в присутствии внешнего пламени, но не поддерживает горение;
- "нг-LS" – с ограниченным выделением дыма при горении;
- "ng-HF" – не содержит галогенов.
Для стационарных и переносных кабелей Допускается использование кабелей с обозначением "нг", но в большинстве ситуаций для большей пожарной безопасности рекомендуется использовать кабели с маркировкой "нг-LS", обычно кабели ВВГнг-LS.
Некоторые заказчики при проектировании кабельных систем требуют использовать кабели с маркировкой 'нг-FRLS', но эти кабели имеют слишком высокий класс безопасности. Такое обозначение указывает на то, что кабельная линия является огнестойкой и может выполнять свои функции даже во время пожара.
Линии с таким параметром маркируются на чертежах буквой 'E' и цифрами, обозначающими продолжительность работы в условиях пожара. Например, "Е15" означает, что проводка действует в течение 15 минут.
Таблица 2 в ГОСТ 31565-2012 может быть использована для упрощения выбора типа кабеля. Ниже приведены рекомендуемые классы кабелей, упорядоченные по пожарной классификации, причем более надежные кабели допускаются в менее опасных зонах, но не наоборот:
- без дополнительной маркировки – одиночные кабели в промышленных помещениях;
- ng – наружные кабели для наружного применения;
- ng-LS – для поверхностного и скрытого монтажа кабелей внутри зданий и помещений;
- ng-HF – для прокладки кабелей в торговых центрах и многоэтажных зданиях (высотные здания);
- нг-FRLS – кабели для систем противопожарной защиты.
Конструкция и характеристики
Небольшие установки ограничиваются проводниками с номинальным сечением до 6 мм2 . Мы ограничим основной диапазон сравнения тремя медными жилами и четырьмя жилами сечением 1,5 мм2, т.е. 3×1,15 и 4×1,15. Вот как они выглядят на рисунке.
Обозначения
- ПВС – монтажный кабель (Р), (В) изоляция ПВХ, соединительный кабель (С).

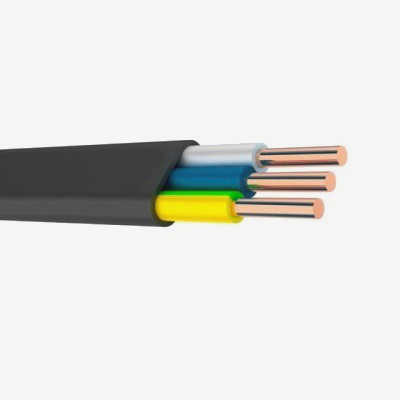

- ВВГ – силовой кабель с виниловой изоляцией жил (В), оболочка ПВХ (В), без защитной брони – голый (Г).
- За буквенным обозначением следует цифровое обозначение, которое декларирует количество проводников, их площадь поперечного сечения.
Параметры
Удобнее всего сравнивать основные параметры, приведенные в таблице. Ограничивая размер формы, приведены характеристики, значение которых варьируется для марок проволочной продукции, выбранных для сравнения.
| номер ГОСТ | ГОСТ 7399-97 | ГОСТ 16442-80 |
| Назначение | Для присоединения электроприборов и электроинструментов для обслуживания и ремонта дома, стиральных машин, холодильников, мелкого инструмента для садоводства и огородничества и других подобных машин и оборудования, для изготовления удлинительных кабелей | Для стационарного использования, в том числе на открытом воздухе |
| Механические | ||
| Конструкция проводника | Тонкий многожильный провод, гибкий | Монолитный, жесткий |
| Толщина оболочки, мм | 0.8 | 0.9 |
| Прочность изоляции и оболочки на растяжение при относительном удлинении при разрыве, не менее, %. | 150 | 125 |
| Сопротивление переменному изгибающему напряжению при номинальном напряжении, циклов (перемещений), не менее: | 30000 | не нормируется |
| Масса 1 км, кг | 88.5 | 72 |
| Электрический | ||
| Сопротивление изоляции при 20 °C, на 1 км, не менее, мОм | 10 | 12 |
| Испытание изоляции переменным напряжением при 50 Гц и без погружения в воду, кВ. | 2,0 в течение 5 мин | 3,0 в течение 10 мин |
| После погружения в воду при температуре (20+5) градусов С в течение 1 ч, испытание переменным напряжением частотой 50 Гц в течение 15 мин, кВ | 2000 | не номинальный |
| Номинальная токовая нагрузка, воздух/земля, макс. | 14/без номинала | 24/33 |
| Температурная стойкость | ||
| Поддерживаемая температурная стойкость, градусы C | 70 | 80 |
| Максимальная рабочая температура сердечника, градусов C | 70 | 80 |
| Рабочая температура, градусы C | -25/+40 градусов C | -50/+50 |
| Длительно допустимая температура нагрева сердечника, градусы C | +70 | +80 |
| Максимально допустимая температура при токе короткого замыкания в течение 4 с, градусы С | не регулируется | +160 |
| Допустимая температура сердечника в режиме неисправности | не регулируется | +80 |
| Срок службы в условиях эксплуатации, хранения и транспортировки, не менее, лет | 6 (10 в стационарных системах) | 30 |
Жилище, дом
Сечение и марка определяют назначение участка электрической линии.
Ввод электросети зависит от размеров помещения и планируемого энергопотребления, и лучше сделать кабель с необходимым сечением. Он также используется для установки розеток и освещения, хотя для подключения маломощного освещения можно использовать мягкий кабель ПВС. Жесткие концы с большей вероятностью сломаются возле ламповых розеток.
Если вся проводка за распределительным щитом должна быть выполнена с помощью ПВС, это потребует организации схемы распределения по дому, включающей несколько групп. Каждая из них, обеспечивая меньшую мощность, будет поддерживать баланс без риска превышения допустимой токовой нагрузки.
Выбор зависит от конструктивных элементов здания и требуемого конкретного метода монтажа.
Высокопрочное покрытие VBG позволяет производить монтаж непосредственно под штукатурку и устойчиво к возможным активным загрязнениям в строительном растворе. Идеально подходит для облицовки стен из гипсокартона, но может быть очень громоздким, если требуются кабельные каналы. Используется для поверхностной прокладки. Использование негорючего ВВГнг решает проблему прокладки в зонах повышенного пожарного риска.

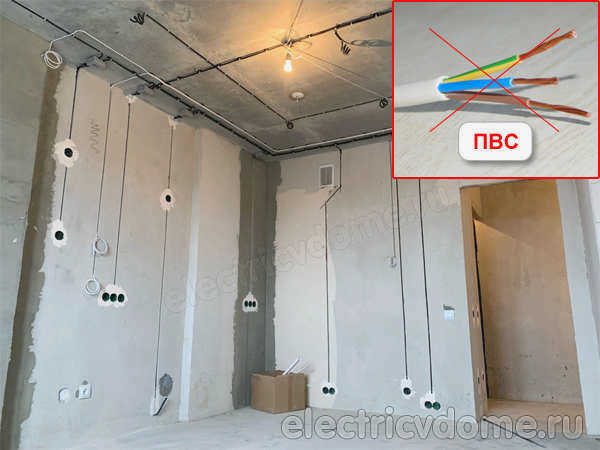

ПВС требует обязательной защиты в виде кабельного канала, гофры или металлической трубы. Прятать его под штукатуркой рискованно.
Вывод: для стационарной проводки, особенно скрытой, лучше использовать ВВГ.
Какой кабель выбрать ВВГ или ПВС?
Проводники ПВС можно использовать для одиночной прокладки в кабельных сооружениях и производственных помещениях.
Групповая прокладка допускается только в наружных установках и на промышленных объектах, где возможно лишь эпизодическое присутствие обслуживающего персонала и должна использоваться пассивная противопожарная защита.", что означает, что скрытый монтаж не допускается внутри жилых зданий.
А Кабель ВВГ – используется для передачи и распределения электроэнергии в стационарных электроустановках на номинальное напряжение переменного тока 0,66, 1 и 3 кВ частотой 50 Гц, то есть кабель ВВГ должен использоваться для прокладки в стационарных сетях для питания розеток, силовых и осветительных сетей.
В наших предыдущих статьях мы анализировали выбор кабелей для:
1. кабель для электроплит.
2. какой кабель выбрать для электрических розеток?
Также мы сравнивали кабели ввгнг-ls и пнгнгнг-hf.
При планировании электропроводки в квартире наши специалисты всегда учитывают следующее Кабель ВВГ нг LS

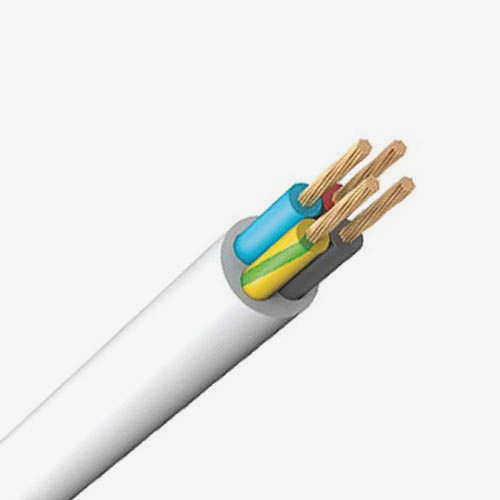

конструкция кабеля ПВС

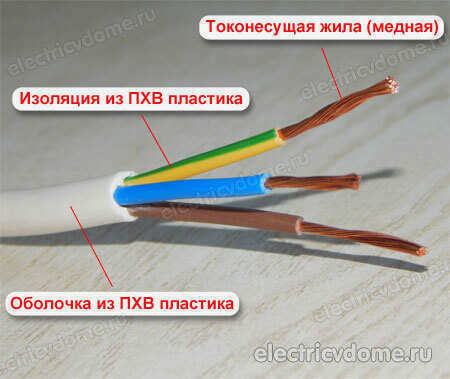

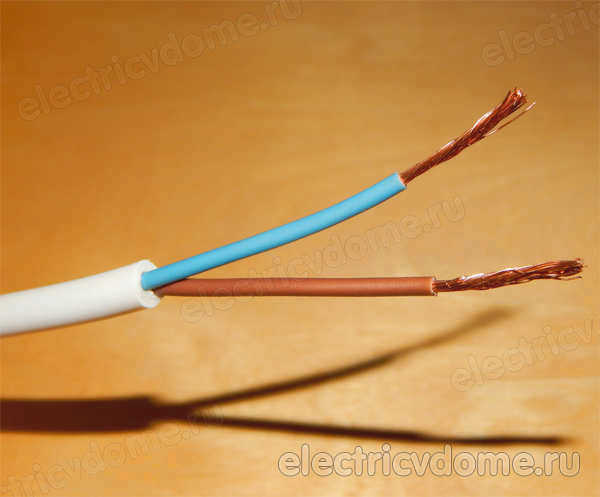

Кабель ПВС представляет собой пару скрученных медных изолирующих жил в оболочке из ПВХ. Эти жилы также заключены в общую оболочку из ПВХ. Поперечное сечение кабеля круглое. Изоляционный материал содержит специальные добавки. Они выполняют защитную функцию (не поддерживают процесс горения в случае пожара).
Одна медная жила состоит из нескольких нитей тонкой медной проволоки. При их скручивании образуется пучок. Согласно ГОСТ 22483-77, класс провода должен быть не ниже 5. Этот стандарт также регламентирует толщину проволок, образующих сердечник каждой отдельной секции. Стандартный провод ПВС имеет сечение 1 мм2. Согласно действующим стандартам, диаметр проволок, используемых для его создания, должен быть не менее 0,21 мм.

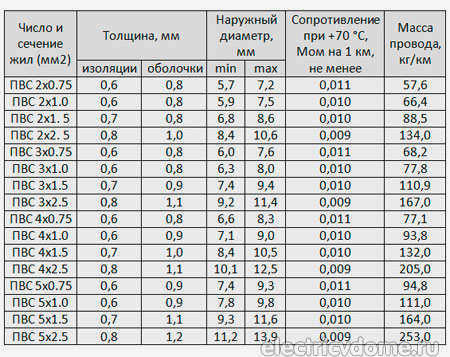

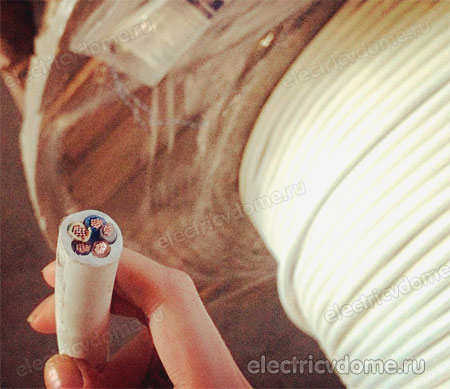

Согласно ГОСТ 7399-97, кабель ПВС выпускается в четырех вариантах: двухжильный, трехжильный, четырехжильный и пятижильный. Сечение может составлять от 0,75 мм2 до 16 мм2. Кабели максимального сечения производятся исключительно кабельными заводами.
ГОСТ 7399-97 устанавливает следующие рекомендации площадь поперечного сечения кабеля ПВС должна находиться в диапазоне 0,75-2,5 мм2. скрутка должна иметь левостороннее направление. В процессе "скрутки" не используется наполнитель.
В большинстве случаев изоляция изготавливается из материалов разного цвета. Это облегчает проведение электромонтажных работ. Изоляция жил Изоляция может быть следующих цветов: синий, коричневый, белый, красный, зеленый, желтый, желто-зеленый и т.д.
Например, коричневый, белый и красный цвета обычно используются для маркировки фазных проводников. Синяя и голубая маркировка используется для нейтральных проводников. Желто-зеленые провода используются для заземления.
Расшифровка маркировки проводников ПВС
Многие люди сталкиваются с тем, что расшифровка обозначений проводов является очень сложным и запутанным процессом. Для этого требуется инженерная степень и соответствующее образование. Когда люди видят сложную аббревиатуру, они даже не пытаются понять, что она означает.
Расшифровка кабеля ПВС не должна стать проблемой. "П" – это буква, обозначающая название продукта (в нашем случае "кабель"). "В" означает виниловую изоляцию, то есть проводники и оболочка изолированы поливинилхлоридом. "С" указывает на назначение кабеля (в нашем случае это соединительный кабель).
В сокращенном виде для удобства восприятия:
- -П – провод;
- -В – винил (поливинилхлорид);
- -С – соединительный;

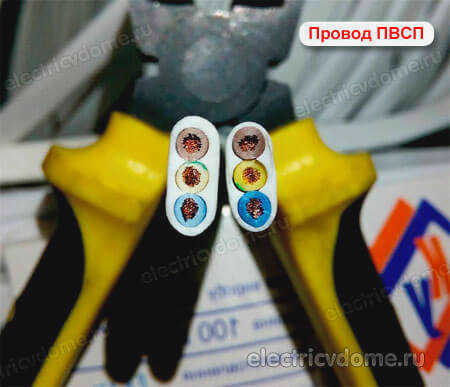

Очень часто можно встретить ПВСПкоторый путают с вышеупомянутой схемой. Дополнительная буква "П" указывает на то, что провода расположены параллельно. Этот провод имеет овальное сечение. Часто электрики называют его "плоским".
Маркировка производится на внешней поверхности. В дополнение к буквенному обозначению также указывается числовое значение. Что означают цифры в обозначении?
Цифра, следующая непосредственно за обозначением проводника, указывает на количество жил ("2", "3", "4", "5"). Вторая цифра указывает на площадь поперечного сечения каждого проводника ("0,75", "1,0", "1,5", "2,5"). Поперечное сечение указывается в мм2.
Давайте воспользуемся примером. Предположим, что мы имеем дело с кабель ПВС 3х1,5. То есть это кабель с тремя жилами, каждая из которых имеет сечение 1,5 мм2. Другой пример – ПВС 2х2,5 – двухжильный кабель с сечением 2,5 мм2. ПВС 5х1,5 – пятижильный кабель с сечением 1,5 мм2.
Также можно встретить и такое обозначение: ПВС 3х0,75+1х0,75. Этот кабель имеет три основные жилы сечением 0,75 мм2 и одну заземляющую жилу такого же сечения.
