Определить причину срабатывания автоматического выключателя остаточного тока сложнее. Если автоматический выключатель сработал после повторного включения, необходимо проверить всю проводку и отключить устройства, подключенные к сети. В некоторых случаях целесообразно временно заменить два устройства – устройство остаточного тока и автоматический выключатель.

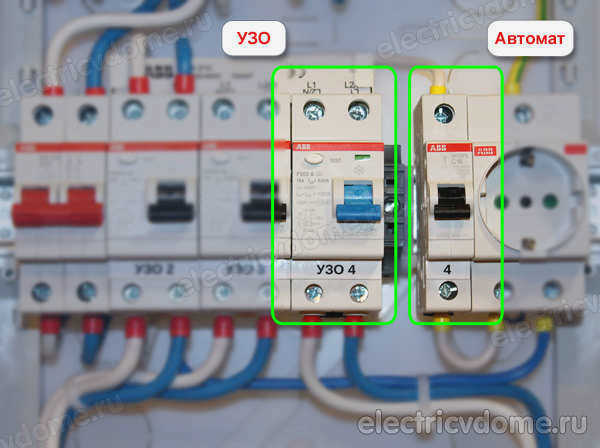

Разница между УЗО и автоматическим выключателем
Помимо прибора учета, в распределительном устройстве устанавливаются различные защитные устройства. В прошлом предохранители защищали проводку только от короткого замыкания, но в настоящее время количество видов защиты и типов устройств значительно увеличилось.
Наиболее распространенными защитными устройствами являются автоматические выключатели, устройства защитного отключения (УЗО) и устройства защитного отключения (УЗО). Установка этих устройств повышает безопасность проживающих в доме людей, однако каждое из них выполняет различные защитные функции, поэтому важно знать разницу между автоматическим выключателем остаточного тока и автоматическим выключателем, чтобы правильно выбрать защитное устройство.
Какие неисправности могут возникнуть в электроустановке
Автоматические выключатели, установленные в пусковой панели, отключают электропитание от сети в случае различных видов неисправностей:
- Короткое замыкание. Происходит при коротком замыкании нейтрального и фазного проводов посторонними металлическими предметами или неисправной изоляцией.
- Перегрузка линии. Возникает из-за одновременного включения большого количества электроприборов или неисправности одного из них. Это приводит к перегреву проводников и, как следствие, к повреждению изоляции, вызывая короткое замыкание.
- Ток утечки. Оно возникает при нарушении изоляции между заземленным корпусом электроприбора и токоведущими частями или при прикосновении человека к этим частям.
Устаревшая проводка времен Советского Союза, плохое соединение проводов в новой проводке и неправильные настройки защитных устройств могут ухудшить последствия замыкания.

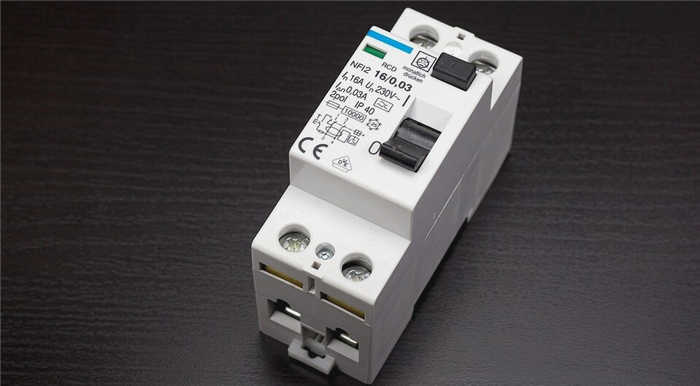

Что такое УЗО и для чего оно используется?
Название этого защитного устройства является аббревиатурой, обозначающей устройство отключения. Ответ на вопрос "что такое УЗО" гораздо сложнее.
Это не один вид защиты, а несколько, и общее название этих устройств следующее реле остаточного тока или устройство остаточного тока. Это устройство постоянно сравнивает значения тока в нейтральном и фазном проводниках и отключает питание защищаемой линии, если эти значения не равны.
Этот баланс нарушается в следующих ситуациях:
- нарушение изоляции между частями под напряжением и заземленными частями;
- контакт людей или животных с этими частями;
- заземляющий проводник PE подключен вместо нейтрального проводника N.
В таких случаях возникает ток утечки, а ток, протекающий через нейтральный проводник, уменьшается. Особенно важно отключить линию, если под напряжением находится человек.
Хотя нарушение изоляции чаще всего является коротким замыканием, при котором ток будет достаточным для отключения автоматического выключателя, опасный для жизни ток, протекающий через тело человека, будет составлять всего 80 мА. Ни один автоматический выключатель не "заметит" такую нагрузку, и единственным способом отключения электропитания является установка автоматического выключателя остаточного тока или автоматического выключателя утечки на землю.
Установка автоматического выключателя остаточного тока обязательна во влажных помещениях – подвалах, саунах и ванных комнатах.

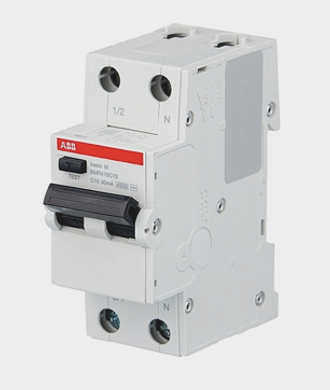

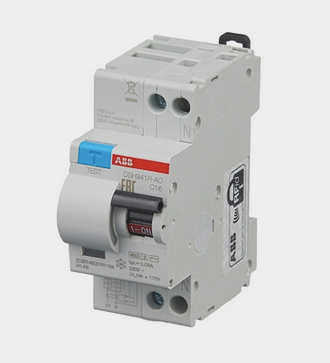

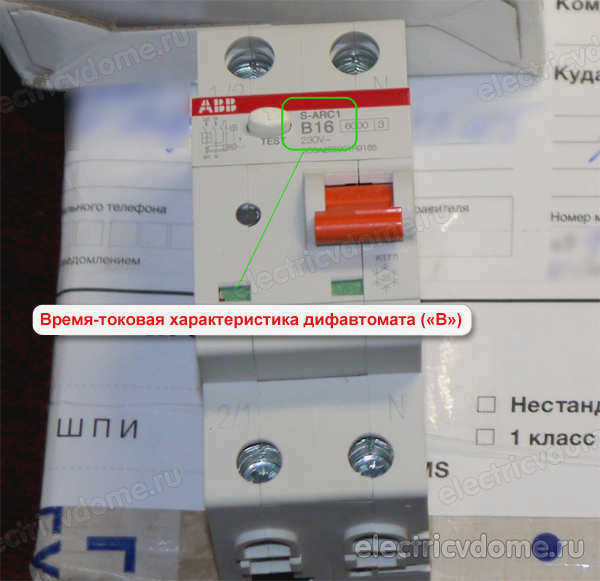

| Информация! Помимо автоматических выключателей утечки на землю, существуют и другие типы автоматических выключателей утечки на землю, которые сочетают в себе функции автоматического выключателя утечки на землю и автоматического выключателя утечки на землю. |
Принцип работы УЗО

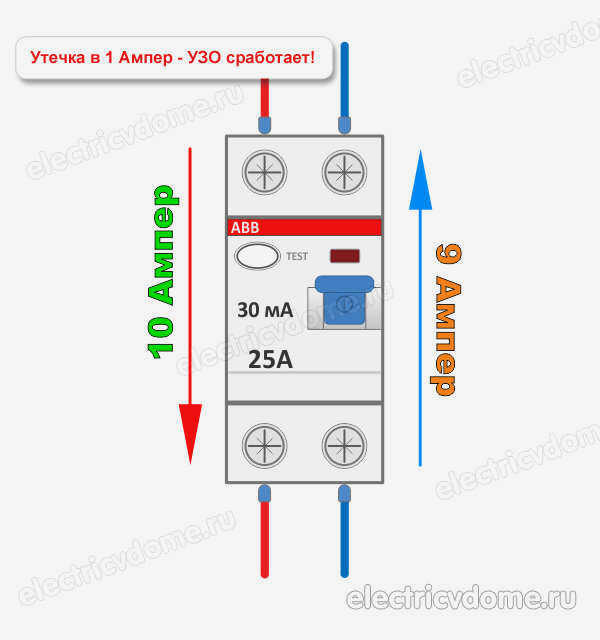

Автоматические выключатели УЗО работают в соответствии с первым принципом (законом) Кирхгофа. Согласно этому закону, алгебраическая сумма токов в любой точке электрической цепи равна нулю или, для любой однофазной нагрузки, токи в нейтральном и фазном проводниках обратны и равны.
Когда человек прикасается к проводящим частям, через его тело начинает протекать ток, называемый "током утечки". Поскольку человек замыкает цепь не по пути фаза-земля, а по пути фаза-земля, ток, протекающий через нейтральный проводник, уменьшается на эту величину.
Внутри автоматического выключателя УЗО находится трансформатор тока с двумя первичными обмотками и одной вторичной обмоткой. В нормальной ситуации магнитные потоки, создаваемые в первичных обмотках, компенсируют друг друга, и ток во вторичной обмотке отсутствует.
Если возникает ток утечки и соответственно падает ток в нейтральном проводнике, равновесие нарушается, во вторичной обмотке возникает напряжение и срабатывает защита.
| Информация! Отключение УЗО может произойти, если человек коснется не только фазного провода, но и нейтральной клеммы розетки. |

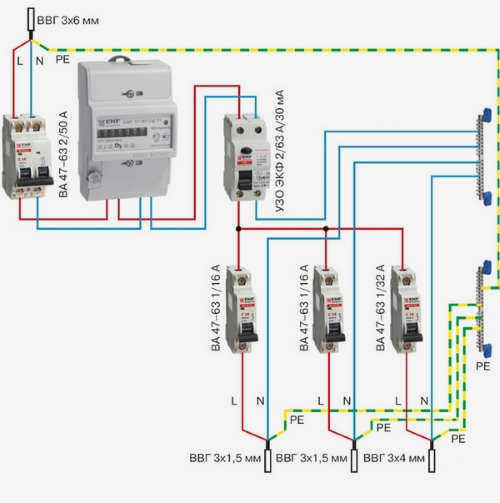

Как правильно подключить УЗО и автоматический выключатель
УЗО не обеспечивает защиту от короткого замыкания или перегрузок, поэтому для предотвращения повреждения защитного устройства перед УЗО необходимо подключить автоматический выключатель с номинальным током на один-два порядка ниже, чем у УЗО.
Пример – как выбрать УЗО и автоматический выключатель – если это автоматический выключатель на 50 А, используйте УЗО на 63 А. Итак, мы решили, как установить автоматический выключатель – до или после УЗО. Ответ очевиден, он должен быть перед УЗО, чтобы защитить его и вовремя отключить питание.
Была ли эта статья полезной?
Различия между ним и автоматическим выключателем остаточного тока
Так в чем же разница между УЗО и автоматическим выключателем в электроустановке? Не вдаваясь в подробности – оно срабатывает при токах, превышающих предел нагрузки сети (например, существуют устройства на 10, 16, 25 ампер), а наиболее популярные модели срабатывают при токе утечки 30 миллиампер (мА). Это означает, что ток почти в 1 000 раз меньше. Скорость срабатывания защиты составляет около 100 миллисекунд (0,1 с). За такое короткое время воздействия человек даже не почувствует удара.
В отличие, скажем, от автоматических выключателей, автоматический выключатель остаточного тока требует регулярного профилактического обслуживания. Однако в этом нет ничего сложного – каждый месяц владелец должен нажимать кнопку на корпусе.
Где и зачем устанавливается автоматический выключатель остаточного тока
Автоматический выключатель остаточного тока может быть установлен как на отдельных ветвях электрической сети, обслуживающих особо опасные зоны (ванная комната, сауна, гараж, задний двор), так и на всей домашней сети. В западных странах часто не принято слишком снисходительно относиться к защите, и его можно установить практически на любую группу розеток.
Для влажных и открытых помещений
УЗО на 30 мА или (реже) 10 мА используются для защиты от поражения электрическим током в сырых, влажных и открытых помещениях. Эти устройства обеспечивают комфортный уровень безопасности, но они слишком чувствительны и, если используются во всей домашней сети, могут вызывать неприятные срабатывания.
Для всей домашней сети
Выключатели на 100 мА (не говоря уже о выключателях на 300 мА) не так удобны – человек почувствует удар током, но не пострадает, – но они также менее чувствительны. Их устанавливают в домашней сети в качестве дополнительной меры безопасности, а также в качестве противопожарной защиты. Эти устройства способны улавливать утечки, возникающие при скрытых повреждениях проводки. Например, где-то в стене или в розетке за мебелью перебита жила в кабеле или ослабли винтовые клеммы контактов. Кабель или розетка начинают нагреваться. Если токи утечки недостаточно велики (меньше, чем токи короткого замыкания), автоматический выключатель не сработает. В таких случаях необходим специальный автоматический выключатель остаточного тока с током срабатывания 100 или 300 мА.
Места установки

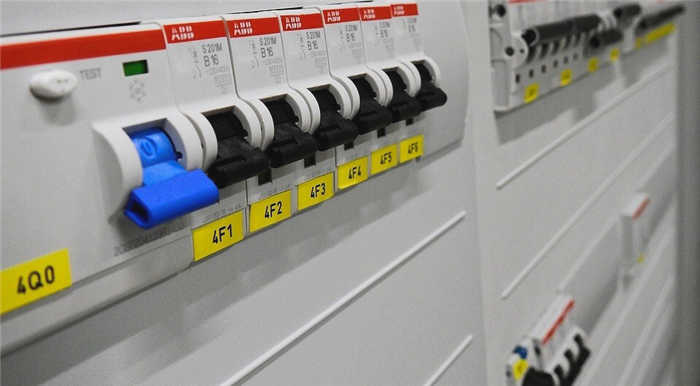

Обычно он устанавливается в распределительном щите дома на DIN-рейку. Подключение устройства остаточного тока (УЗО) и автоматического выключателя может быть выполнено в любом порядке (при условии правильной схемы подключения), но так проще и меньше вероятность того, что неопытный монтажник запутается.
