Разница между УЗО и GFCB (прерывателем цепи замыкания на землю)
В чем разница между автоматическим выключателем остаточного тока (УЗО) и автоматическим выключателем замыкания на землю (АВЗЗ)? В чем разница? На самом деле они предназначены для разных задач, поэтому даже среднему домовладельцу необходимо знать разницу и то, какую функцию они выполняют – хотя бы в общих чертах. УЗО часто путают с автоматическими выключателями остаточного тока.
Если вы поставите рядом УЗО и автоматический выключатель остаточного тока, то сразу увидите, что они похожи. Однако у них совершенно разные задачи. Давайте напомним функции автоматического выключателя остаточного тока и прерывателя цепи замыкания на землю.
Автоматический выключатель остаточного тока (УЗО) срабатывает при наличии остаточного тока – тока утечки – в сети, к которой он подключен. При возникновении тока утечки первым получает травму человек, прикоснувшийся к поврежденному оборудованию. Кроме того, при возникновении тока утечки в жгуте проводов изоляция нагревается, что может привести к пожару и возгоранию.
Поэтому автоматические выключатели остаточного тока устанавливаются для защиты от поражения электрическим током, а также от повреждения проводки в виде утечек, сопровождающихся возгоранием.
Автоматический выключатель остаточного тока – Это уникальное устройство, сочетающее в себе автоматический выключатель (более известный как "выключатель цепи") и рассмотренное ранее устройство остаточного тока. Он способен защитить проводку как от короткого замыкания и перегрузок, так и от возникновения утечек, связанных с ранее описанными ситуациями.

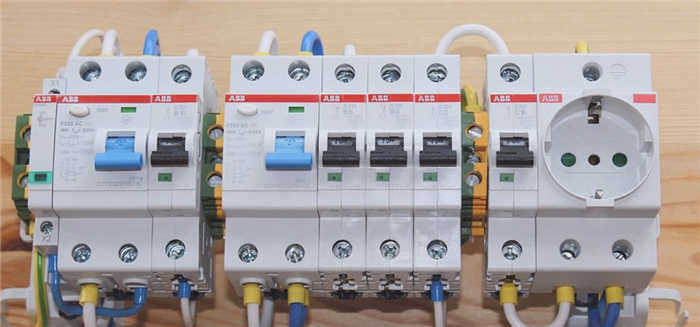

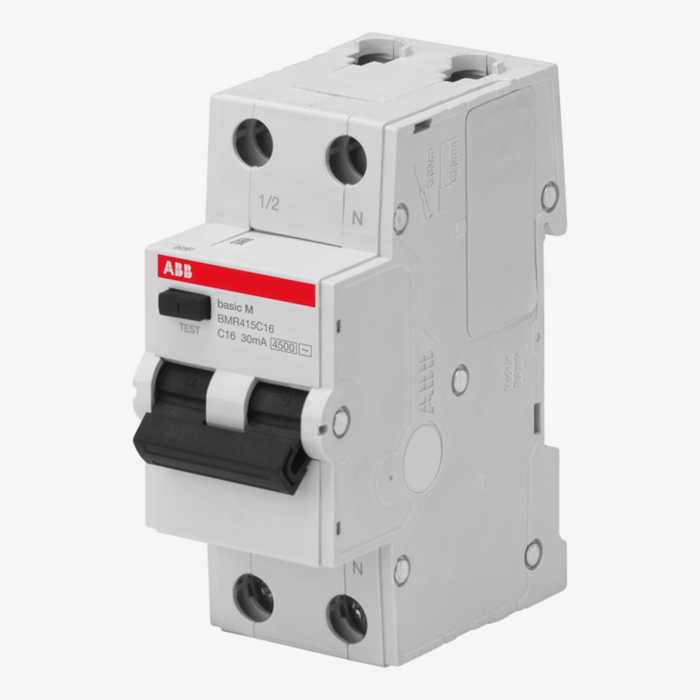

Визуальная дифференциация

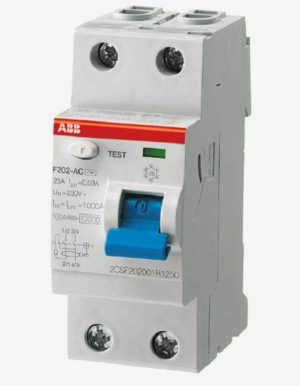

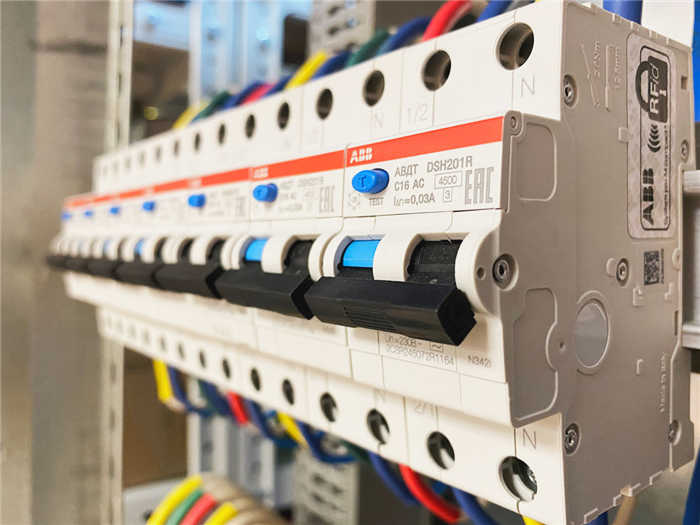

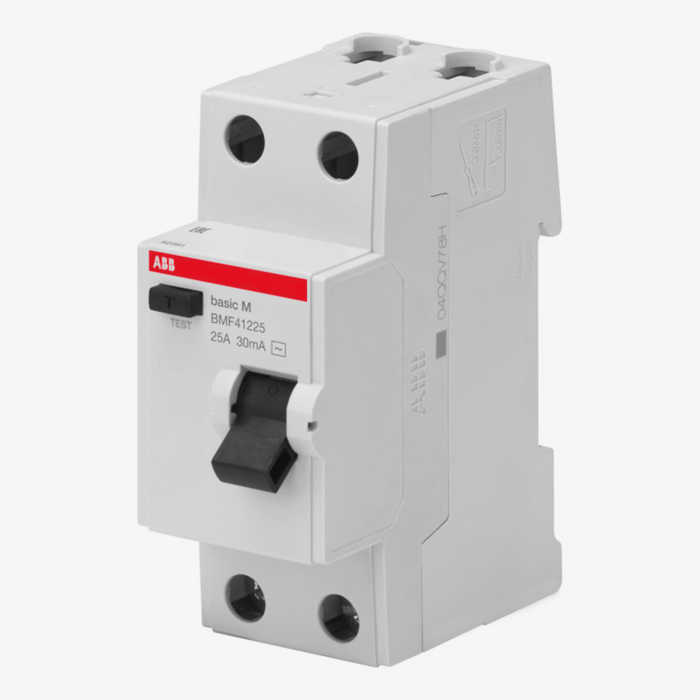

Распознать, имеете ли вы дело с автоматическим выключателем остаточного тока или автоматическим выключателем утечки на землю, легко даже визуально. Несмотря на внешнее сходство (рычаг выключателя, кнопка проверки, одинаковый корпус со схемой и цифрами и буквами на нем), достаточно внимательно присмотреться, чтобы увидеть, что маркировка отличается. Еще проще определить, имеете ли вы дело с автоматическим выключателем остаточного тока или автоматическим выключателем замыкания на землю, по положению испытательной кнопки и выключателя. У автоматического выключателя остаточного тока рычаг находится слева, а кнопка – справа, в то время как у автоматического выключателя замыкания на землю положение противоположное.
На поверхности автоматического выключателя остаточного тока номинальный ток обозначается только цифрами. Латинская буква (B, C, D) на лицевой стороне является отличительной особенностью автоматических выключателей УЗО. Автоматические выключатели УЗО имеют маркировку "25A" на внешнем корпусе. Это означает, что номинальный ток в цепи, к которой подключено это устройство, не должен превышать 25 А. Автоматический выключатель УЗО маркируется буквой "C16". Эта буква указывает на характеристики автоматического выключателя.
Назначение УЗО
Автоматический выключатель УЗО защищает изоляцию электроустановки и предотвращает пожары. Он защищает людей от воздействия электрического тока при прикосновении к частям оборудования, находящегося под фазным напряжением.
Автоматический выключатель УЗО срабатывает при несимметричных токах в фазном и нулевом проводниках защищаемой сети. Это происходит при пробое изоляции и дополнительной утечке.
Ток, протекающий через материалы, не предназначенные для этого, может стать причиной пожара. В зданиях с поврежденной электропроводкой пожары, вызванные повреждением изоляции, случаются довольно часто.
Еще одна опасность – прикосновение к частям оборудования, которые обычно не должны находиться под напряжением. Ток начинает течь на землю через человека, минуя нейтральный провод.
Автоматический выключатель в этом случае не сработает, так как для его срабатывания необходим ток не менее нескольких десятков ампер. Токи 30 мА и выше опасны для жизни человека. Способность автоматического выключателя остаточного тока реагировать на токи 10-30 мА обеспечивает надежную защиту от воздействия электричества.
Важно отметить, что УЗО не обеспечивает защиту от сверхтоков, что является основным отличием УЗО от автоматического выключателя утечки на землю. В ситуации, когда имеется только УЗО и происходит короткое замыкание, устройство не срабатывает и может перегореть. Оно не используется отдельно без УЗО.
Если вы задаетесь вопросом, что выбрать – УЗО или автоматический выключатель, – вы должны понимать, что автоматический выключатель должен быть установлен в цепи вместе с УЗО.
Назначение автоматического выключателя остаточного тока
Устройство остаточного тока (УЗО) используется для защиты электрической цепи от перегрузки, короткого замыкания и утечки. Помимо функции УЗО, оно также выполняет роль автоматического выключателя.
Бывает, что человек подключает удлинитель с пятью или шестью дополнительными розетками к одной розетке и подключает через него несколько мощных электроприборов. В таких обстоятельствах перегрев проводов неизбежен.
Или, допустим, при включении электродвигателя вал блокируется, обмотка начинает нагреваться, через некоторое время происходит пробой, а затем замыкание проводов.
Чтобы избежать этого, устанавливается автоматический выключатель остаточного тока. Если перегрузка по току значительна, автоматический выключатель отключит линию в течение нескольких секунд, не дожидаясь расплавления изоляции, тем самым предотвращая пожар.
Скорость отключения автоматического выключателя зависит от того, во сколько раз протекающий ток превышает номинальный ток данной линии. Если ток превышает номинальный ток в несколько раз, вплоть до короткого замыкания, электромагнитный расцепитель срабатывает немедленно.
Если ток, протекающий в линии, превышает номинальный ток более чем на 25%, устройство отключит линию примерно через час, срабатывает тепловое отключение.
Если превышение больше, отключение произойдет гораздо раньше. Время отключения можно определить по время-токовым характеристикам, приведенным для каждого устройства.
Что такое дифференциальный ток?
Чтобы понять, как работает автоматический выключатель остаточного тока и УЗО, важно разобраться в этой концепции. На самом деле дифференциальный ток – это не физическое явление или особый вид тока, а разница в токах, возникающая в результате утечки. Этот процесс имеет негативные последствия для системы: он может привести к пожарам, повреждению оборудования и поражению людей электрическим током.
Утечки не всегда приводят к возникновению разности токов. Если проводка проникает в корпус прибора, который не заземлен и не изолирован, автоматический выключатель УЗО не сработает. Если прикоснуться к стальному корпусу электроприбора, он замкнет цепь и создаст остаточный ток.
Как отличить УЗО от автоматического выключателя утечки на землю?
Оба устройства выглядят очень похоже, что заставляет пользователей думать, что это один и тот же продукт от разных производителей.
- Четкая индикация – Некоторые производители пишут название изделия прямо на корпусе как УЗО или устройство остаточного тока.
- Маркировка на русском языке – Иногда устройства маркируются аббревиатурами. Если вы напишете "RCD" (автоматический выключатель остаточного тока), вы услышите, что у вас УЗО, тогда как "RCD" или "AD" (устройство автоматического отключения) – это автоматический выключатель остаточного тока.

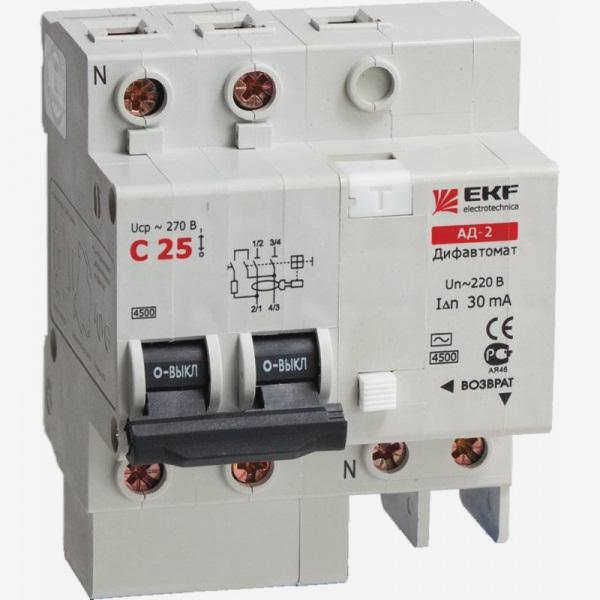

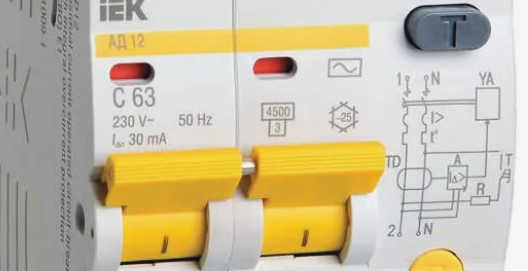

- Диаграмма на корпусе – Миниатюрный автоматический выключатель имеет схему на корпусе, миниатюрный автоматический выключатель имеет электромагнитный расцепитель и механический расцепитель.
- Номинальные параметры автоматического выключателя – Перед силой тока на автоматических выключателях обычно указывается тип устройства, обозначенный буквами 'A', 'B', 'C' или 'D', такая же маркировка присутствует и на автоматических выключателях остаточного тока, на автоматических выключателях УЗО она отсутствует.
Преимущества и недостатки автоматических выключателей УЗО и ДИФ
Существует несколько различий. Например, место, занимаемое соединительным элементом на электрической схеме. У УЗО количество мест на схеме равно 5, в то время как у Автоматический выключатель дифференциального тока занимает 6 мест.
Ремонтные функции. Замена автоматического выключателя остаточного тока дешевле, чем УЗО.
Более быстрое определение места повреждения. Если в электрической схеме, использующей автоматический выключатель остаточного тока, возникла проблема с автоматическим выключателем, причина сразу же очевидна. Автоматический выключатель сработал: это означает, что срабатывание было вызвано перегрузкой линии, сбоем питания или коротким замыканием. Автоматические выключатели DIF часто не оснащены таким индикатором и не показывают причину проблемы – они просто срабатывают.

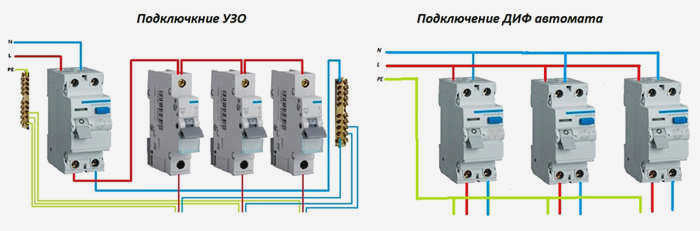

Способ подключения. Автоматический контроллер газовой горелки имеет корпус с соединительными компонентами внутри. Необходимо только соединить входные и выходные провода. Схема с автоматическим выключателем остаточного тока (а также группой автоматических выключателей) требует достаточно сложной и трудоемкой коммутации оборудования.
Уровень надежности электрооборудования. Автоматический выключатель остаточного тока проще, чем ДИФ. Поэтому его работа более стабильна и надежна.
Конструктивные решения. Обе конструкции являются либо электромеханическими, либо электронными. Электромеханическая версия может работать даже в случае перенапряжения (нулевое замыкание).
Функции. Различные типы (A, AC) автомата зависят от функциональности изделия. Тип А характеризуется отличным взаимодействием с цифровыми электромеханическими устройствами и бытовыми приборами. Он обеспечивает как защиту их работы, так и безопасность людей от возможных опасностей из-за технологических ошибок. Второй тип (AC) также может защитить пользователя от скачков напряжения и утечки тока, но только в определенных зонах (проводка, розетка). Для безопасности людей, для защиты их здоровья и жизни лучше подходит тип А.
Как правильно подключать УЗО и ДИФы
Если вы решили приобрести устройство любого типа, перед установкой внимательно прочитайте инструкцию производителя и убедитесь, что вы знаете, что делаете.
После прочтения инструкции выполните следующие действия и убедитесь в правильности подключения:
- убедитесь, что кабели подключены правильно;
- дважды проверьте правильность подключения;
- убедитесь, что используется правильное напряжение
- установите прилагаемую крышку;
- протестируйте устройство и убедитесь, что оно работает правильно;
- поместите на установленное устройство этикетку, четко указывающую, что именно оно защищает;
После завершения установки зафиксируйте горячие провода, чтобы никто не мог случайно коснуться их во время работы.
В чем разница между УЗО и разъединителем?
h2 4,0,0,0,0 –>
Домовладельцы иногда не обращают внимания на то, есть ли у них УЗО или автоматический выключатель. Однако, как мы объяснили выше, разница между УЗО и автоматическим выключателем утечки на землю существенна, и от того, какой из них выбрать, зависит уровень безопасности жизни и дома.
p, blockquote 24,0,0,0,0 –>.
Функциональное различие между УЗО и автоматическим выключателем остаточного тока
- Основной функцией автоматического выключателя остаточного тока является обнаружение наличия остаточного тока в цепи. Когда это происходит, человек может получить травму, прикоснувшись к металлическому корпусу или части неисправного оборудования. Кроме того, при наличии остаточного тока изоляция проводки может нагреться, что является одной из наиболее распространенных причин пожаров и возгораний в домашних хозяйствах. Наличие автоматического выключателя остаточного тока может предотвратить такие ситуации.
- Автоматический выключатель утечки на землю (УЗО) выполняет функции автоматического выключателя и вышеупомянутого устройства остаточного тока. Это означает, что функциональность автоматического выключателя остаточного тока гораздо шире: защита электроустановки от короткого замыкания, перегрузок и последствий дифференциального тока.
Таким образом, диапазон работы автоматического выключателя остаточного тока гораздо шире, чем у УЗО.
p, blockquote 25,0,0,0,0 –>
p, blockquote 26,0,0,0,0 –>.
Решая, что и где установить, важно помнить, что УЗО, в отличие от выключателей, не предназначены для обнаружения перегрузок и коротких замыканий. Некоторые люди ошибочно полагают, что, установив УЗО, они защищены от всего – это совершенно не так.
p, blockquote 27,0,0,0,0,0 –>
Как визуально отличить УЗО от устройства остаточного тока?
h2 5,0,0,0,0 –>
На первый взгляд эти два устройства кажутся совершенно одинаковыми: корпус похож, есть выключатель, кнопка "тест", а на корпусе изображена электрическая схема. Однако при ближайшем рассмотрении становится очевидной разница между автоматическими выключателями и выключателями остаточного тока: схемы разные, выключатели разные, буквенно-цифровая маркировка тоже разная.
p, blockquote 28,0,0,0,0 –>.
Предупреждение. Одним из способов визуального различения устройств является их текущее обозначение.
p, blockquote 29,0,0,0,0 –>.

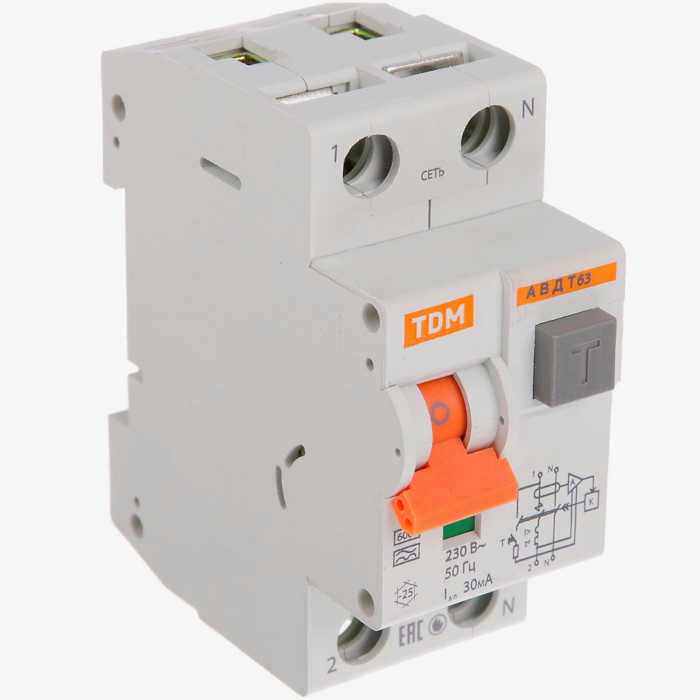

Маркировка в амперах, например 16A, находится на корпусе автоматического выключателя УЗО. Она указывает на номинальный ток 16А, на который рассчитано устройство. Если она начинается с букв B, C или D, за которыми следует цифра, то это автоматический выключатель остаточного тока.
p, blockquote 30,0,0,0 –> p, blockquote 31,0,0,1 –>
Что лучше: автоматический выключатель остаточного тока или автоматический выключатель утечки на землю? Рассмотрев основные принципы, выбор, очевидно, падет на автоматический выключатель утечки на землю. Это лучшее решение, если в доме простая схема электропроводки. Если у вас большой частный дом со сложной схемой электропроводки с несколькими группами проводов, рассчитанными на большие нагрузки, лучше использовать автоматический выключатель остаточного тока и автоматический выключатель в комплексе, который устанавливается отдельно для каждой имеющейся группы.
