В пайке электроники канифоль по-прежнему важна, несмотря на широкий спектр изобретенных синтетических флюсов. Как удалить канифоль с печатных плат? Есть 2 способа устранить ее воздействие на поверхность: с помощью спирта или ацетона или используя насыщенный спиртовой раствор вместо чистого вещества.
Удаление канифоли с плат после пайки
5358
+ Содержание
В технологии пайки используются 2 элемента, которые дополняют друг друга. Перед началом процесса соединяемая поверхность обрабатывается флюсом, который снижает поверхностное натяжение припоя и растворяет оксидный и сульфидный слой непосредственно перед процессом пайки. Обычно используются флюсы на основе канифоли и канифоли, а также кислотные флюсы. В зависимости от основы, флюс может оказывать негативное влияние на последующие свойства соединения, повреждая соединяемый металл. В этом случае важно знать, как промыть канифоль после пайки.
Поскольку в производстве и для частного использования используется множество паяльных сплавов, флюсы должны быть подобраны соответствующим образом. Имеется несколько универсальных флюсов. Бесфлюсовые разновидности можно добавлять непосредственно в припой. В остальных случаях вопрос о том, как смыть флюс после пайки, остается актуальным.
Классификация флюсов (канифоли) по степени активности

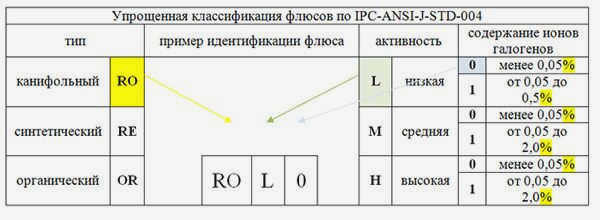

Названия и основные свойства флюсов можно найти в стандарте IPC/ANSI-J-STD-004. Стандарт делит флюсы на шесть классов активности в зависимости от процентного содержания галогенов. Каждый из них имеет три категории:
- канифоль (RO);
- синтетические смолы (RE);
- органические (OR).
Чтобы выяснить, как очистить канифоль после пайки, нужно ли это делать, опишем особенности их активности. Каждый тип флюса содержит галогены. Активные элементы, имеющие 7 электронов на орбитали и активно присоединяющие по одному электрону друг к другу для завершения оболочки. При нормальных условиях флюсы не оказывают активного воздействия на поверхность металла, но при жестких условиях (высокая влажность и температура) – запускают процесс коррозии.
Неактивные флюсы содержат небольшое количество веществ после завершения пайки. Они могут относиться ко всем 3 категориям. Этот тип используется в тех случаях, когда трудно смыть материал после завершения пайки. Содержание твердых частиц не превышает 5%. Эти реагенты могут содержаться в трубчатых припоях.
Читайте также: Почему припой не прилипает к паяльнику?
Используя эти флюсы, не возникает сомнений в том, как удалить канифоль. Они изготовлены из органических кислот и растворителей, которые образуют анизотропную смесь. Этот вариант обладает высокой реакционной способностью, но при нагревании до высоких температур испаряется вместе с растворителем. Преимущества:
- практически нулевой остаток по сравнению с канифольными флюсами;
- инертные остатки при любых условиях работы;
- остатки легко смываются.
Недостатком является низкая стойкость раствора во время работы, что ограничивает технологические возможности.
К ним относятся канифоль и смолы. Первоначальная низкая активность этих веществ повышается при использовании активаторов. При взаимодействии химические связи основного компонента разрываются, выделяя более простые вещества. Однако при охлаждении происходит обратный процесс, характеризующийся высоким электрическим потенциалом. Активные соединения оказывают разрушающее действие как в жестких, так и в нормальных условиях. При выборе флюса важно знать, как удалить канифоль с пластины и возможно ли это технически.
С первого взгляда

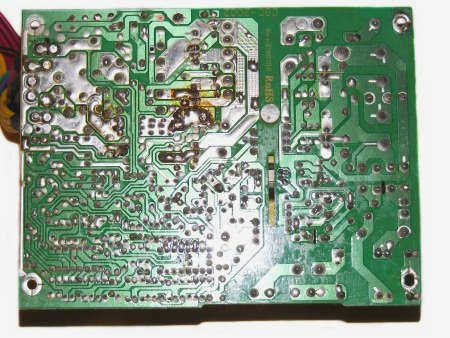

Многим мастерам хотя бы раз приходилось сталкиваться с пайкой деталей. Непосредственно перед нанесением припоя на плату наносится флюс, облегчающий дальнейшую работу, но он оставляет на плате следы. Их можно оставить, они не мешают работе (мы говорим о малоактивных флюсах), но приятнее смотреть на аккуратную плату.
Чтобы смыть его, я использовал медицинский спирт. Сначала я нанес его зубной щеткой и слегка втер, а затем тщательно протер салфеткой из микрофибры. Это не очень удобный вариант, он оставляет следы размазанного флюса. Лучше побрызгать спиртом на микрофибру, приложить ее к месту и немного потереть. Флюс сразу растворится и впитается.
Напишите в комментариях, какой флюс вы предпочитаете для своей работы? Удаляете ли вы остатки после работы или оставляете все как есть?
Процесс очистки

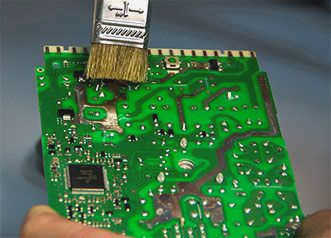

Узнать, как очистить флюс после пайки, несложно. Можно использовать имеющееся в продаже или самодельное средство для удаления флюса. Главная задача – не повредить диоды и резисторы в процессе. Важно выбрать предмет для нанесения очистителя на плату. Обычно используется специальная кисточка для чистки радиоаппаратуры, зубная щетка или кусок ткани из микрофибры.

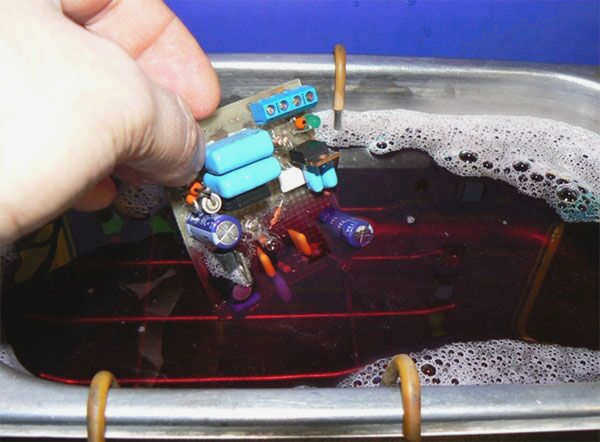

Часто сами производители указывают, какое средство для удаления флюса можно использовать и как правильно это делать. Например, водосмываемые составы протираются водой: сначала чистой, затем дистиллированной и, наконец, деионизированной. Используется струйная промывка или ультразвук.
В общем, используются другие средства:
- Технический или медицинский спирт без добавок;
- Метиловый спирт. Этот продукт довольно ядовит, и обращаться с ним следует осторожно;
- Ацетон или смесь, содержащая ацетон, например, жидкость для снятия лака. Это агрессивные растворители, которые могут оказывать вредное воздействие на пластиковые корпуса;
- Парфюмерные препараты, содержащие спирт. Это нежелательный вариант, так как парфюмерия содержит много дополнительных элементов.
Важно, чтобы композиция содержала не менее 72% спирта. Также можно использовать бензольный растворитель "Галоша" или щелочной раствор, содержащий не менее 5% активных веществ.
Сама процедура удаления флюса после пайки выглядит просто, но есть несколько нюансов, которые необходимо учитывать:
- Если вы просто нанесете спирт и протрете его кистью, флюс просто размажется по всей плате и затвердеет. После высыхания на поверхности останутся белые разводы.
- Сразу же после очистки удалите растворенный флюс и протрите плату тряпкой. Обычная ткань не подходит, так как она будет прилипать к диодам.
- Гораздо проще и быстрее работать с тканью из микрофибры: просто смочите ткань, прижмите ее к флюсу и подождите, пока излишки растворятся. Флюс сразу же впитается в ткань, и вам даже не придется ее тереть.
Очистка пластин с помощью спирта
Среди всех популярных методов, однако, лидирует очистка платы спиртом. Это вещество является панацеей практически от всех бед, так как имеет гораздо меньший коэффициент поверхностного натяжения. Поэтому спирт хорошо проникает даже в самые труднодоступные места, легко испаряется и уничтожает все виды загрязнений на плате.
Процесс очистки плат с помощью спирта выглядит следующим образом:
Возьмите тряпку и смочите ее в спирте. Протрите тряпкой загрязненные участки платы. Этот метод идеально подходит для удаления небольшого количества пыли или флюса с поверхности платы.
Если вы не можете достать тряпку, а грязь нужно удалить, вам поможет шприц. Наполните его спиртом и влейте его через иглу в труднодоступное место. Затем воспользуйтесь резиновой воздуходувкой, чтобы через несколько минут выдуть остатки спирта воздухом. Затем хорошо просушите доску.
Несмотря на кажущуюся простоту, чистка досок – очень сложная задача. Часто пользователи отказываются запускать и работать после очистки спиртом. Поэтому, если у вас есть хоть малейшее сомнение в собственных силах, лучше воспользоваться услугами специалиста.
Очистка плиты с помощью воздуха
Этот способ очистки платы подходит на начальном этапе, перед проведением ремонта. Как правило, плиты поступают в ремонт с приличным слоем пыли. Со временем пыль накапливается на плите и прилипает к ней в условиях повышенной влажности. Чем выше влажность в помещении, тем больше пыли накапливается.
Сухая чистка предполагает использование сжатого воздуха или щетки для удаления пыли с поверхности доски. Однако в некоторых случаях даже сжатый воздух и щетка не могут очистить доску. В таких случаях на помощь приходит универсальное чистящее средство и старая зубная щетка.
Сначала чистящее средство нужно нанести на доску и оставить на некоторое время, чтобы пыль впиталась. После этого достаточно вытереть остатки грязи зубной щеткой. Что касается сжатого воздуха, то можно воспользоваться резиновой воздуходувкой, которая прекрасно справляется с очисткой пыли даже в самых труднодоступных местах доски.
