Виды утеплителей, которые используются для утепления железного выхода дымохода, их применение. Советы специалистов, по правильному монтажу изоляционных конструкций, ошибки, которые допускают строители при монтаже. Необходимое оборудование для утепления дымохода, твердотопливного, газового котла внутреннего сгорания.
Как правильно утеплить дымоход своими руками и зачем это делать?
Вовремя, уважаемый читатель! Все добросовестные домовладельцы заботятся о том, чтобы своевременно утеплить оконные и дверные заполнения, балконы и стены своего дома. Это позволяет им уменьшить потери тепла и снизить расходы на отопление. Однако не менее важно позаботиться об изоляции дымохода, чтобы предотвратить его быстрое разрушение и снизить расход топлива радиатором. Рассмотрим подробнее, как утеплить дымовую трубу своими руками.
При сгорании топлива образуются дым и влага, которые выводятся наружу через дымовую трубу. Если стенки дымохода подвергаются воздействию холода снаружи, часть влаги конденсируется на их внутренней поверхности. Конденсат проникает в микротрещины стены, где при понижении температуры кристаллизуется и увеличивается в объеме. Образовавшиеся кристаллы льда давят на кирпич и раствор в швах изнутри и разрушают их.
По своему химическому составу конденсат не является водой, а представляет собой реактивный раствор, образующийся при взаимодействии влаги и продуктов разложения топлива. Благодаря своей высокой кислотности такая жидкость может разъесть стальные стенки дымохода за довольно короткое время.
Утепление стенок дымохода современным строительным утеплителем значительно снижает риск повреждения кладки и уменьшает скорость коррозии металлических дымоходов.
Преимущества изолированного дымохода
Внешняя изоляция дымохода – это эффективный способ защиты от разрушительного воздействия конденсата, осадков и ветра. Конечно, полностью устранить все риски с помощью теплоизоляции невозможно, но продлить срок службы конструкции вполне возможно. Это обусловлено следующими факторами:
- Уменьшение отложений на стенках воздуховодов, которые насыщены агрессивными веществами. Химически активные элементы в продуктах горения будут попадать в дымоход с потоком дыма;
- Уменьшение градиента температур между горячим паром и поверхностью стенки дымохода, которая охлаждается снаружи холодным воздухом, что приводит к образованию конденсата;
- Снижение потерь энергии. Изолированный дымоход потребляет меньше энергии от сгорания топлива во время работы, поэтому вы можете поддерживать постоянную температуру в помещении, используя меньше дров или угля;
- Повышенная прочность и устойчивость. Система изоляции, установленная вокруг дымохода, служит дополнительным каркасом, повышающим прочность и устойчивость конструкции к ветровым нагрузкам.
Как утеплить железный дымоход

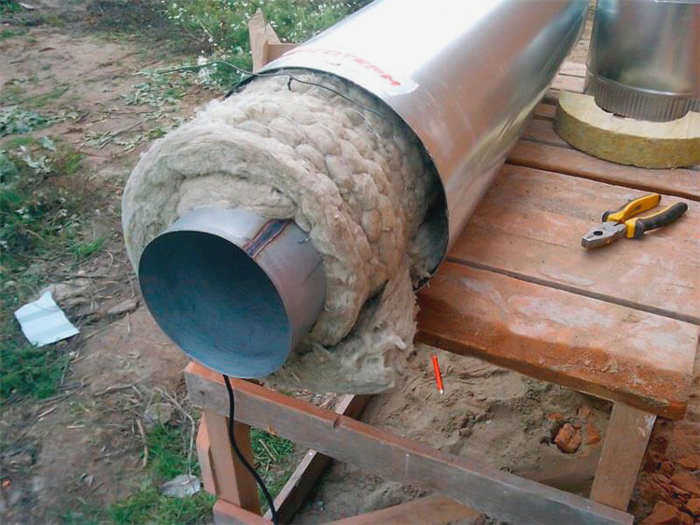

Чтобы утеплить металлический дымоход на улице, используйте базальтовый утеплитель и металлические хомуты – раскатайте утеплитель вокруг дымохода и закрепите хомутами через 30-40 см. Инструменты, используемые для изоляции:
- Молоток, плоскогубцы, отвертка, винтовой зажим и другие слесарные инструменты;
- Измерительная лента, металлическая линейка или квадрат, спиртовой уровень, карандаш или маркер;
- Кусачки или ножницы для обрезки изоляции дымохода;
- Заклепочный инструмент и заклепки, используемые для соединения крышек вместе. Вместо заклепок можно использовать короткие шайбы;
- Отвертка или электродрель, сверла Ø 3-4 мм для заклепок;
- Если дымоход будет оштукатурен, вам понадобятся: кельма и ведро с раствором;
- Для заделки щелей и стыков – растворный пистолет и битумный состав.
Основание для изоляции дымохода
По мере прохождения дыма вверх и вниз по дымоходу теплые, влажные дымовые газы неизбежно охлаждаются. Следовательно, тепло от дымовых газов нагревает стенки дымохода в атмосферу.
Скорость нагрева стенок дымохода напрямую влияет на тягу в плите. Если тяга уменьшается, дым начинает следовать за малейшим сопротивлением и просто начинает покидать плиту и попадать в отходы, что может привести к отравлению угарным газом, особенно если плита находится в частном доме, а не в специально отведенной котельной.
Изоляция дымохода и дымовой трубы – еще один важный момент. Существует такое понятие, как время, необходимое для того, чтобы конденсат преодолел момент своего появления.
Время, необходимое для нагрева дымохода, во многом зависит от того, из чего сделан дымоход.

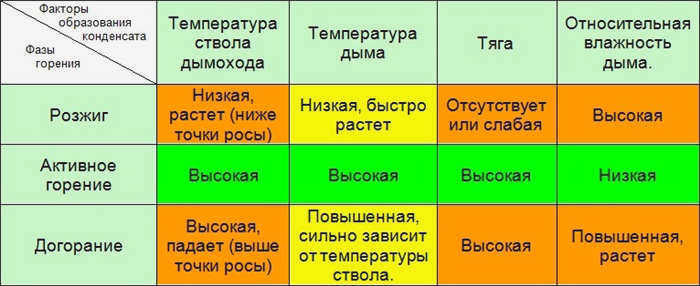

Таблица для расчета температуры конструкции дымохода
Дымоход из кирпича может нагреваться в течение 15-30 минут.
Фотография кирпичного дымохода
Дымоход из стали нагревается гораздо быстрее – в течение 2-5 минут;

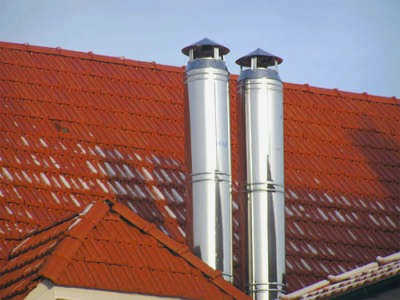

Дымоход из стали
Поскольку горячий дымоход кухонной плиты постоянно контактирует с холодным наружным воздухом, конденсата в дымоходе не избежать. Дымоход не защищен от конденсата, поскольку вода, смешанная с углекислым газом и другими продуктами сгорания, образует кислотный раствор, который впитывается в стенки дымохода и постепенно разрушает его.
Если дымоход сделан из кирпича, конденсационная влага впитывается кирпичными стенками, что чаще всего приводит к промерзанию стенок дымохода. Когда дымоход нагревается по утрам, кирпич дымохода неизбежно разрушается из-за таких частых перепадов температуры.
Варианты теплоизоляции
Прежде чем приступить к дальнейшим действиям, необходимо определиться с материалом для изоляции. Можно использовать практически любой материал, но учтите, что дымоход нагревается до высоких температур, а значит, изоляция должна быть термостойкой и негорючей.
- Минеральная вата, базальтовая или стекловата. Наиболее часто используемый материал. Продается в матах или рулонах. Материал не воспламеняется, обладает хорошими теплоизоляционными свойствами и часто имеет дополнительный гидроизоляционный слой в виде толстой пленки. Стоит иметь в виду, что при намокании вата теряет большую часть своих теплоизоляционных свойств и постепенно разрушается. Защитите конструкцию снаружи металлической крышкой или другим материалом.

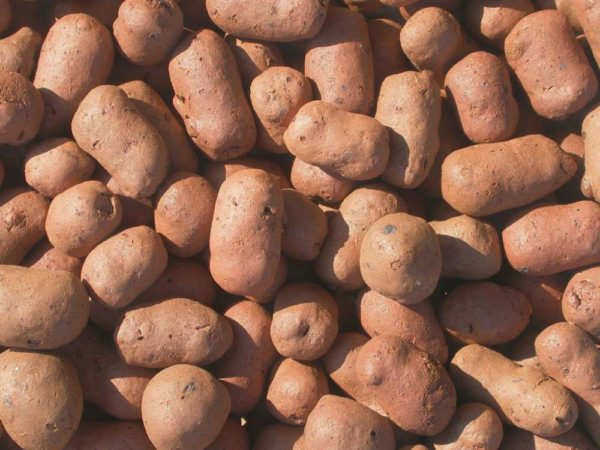

- Сыпучая изоляция. К нему относятся битый кирпич, керамзит, песок и другие материалы. В этом случае также необходим кожух. Его сооружают вокруг дымохода, свободное пространство заполняют изоляцией. Он хорошо сохраняет тепло и стоит недорого.
- Металлическая фольга. Защищает от жары и холода, уменьшая разницу температур. Используется в качестве дополнительного слоя с волокнистой изоляцией.

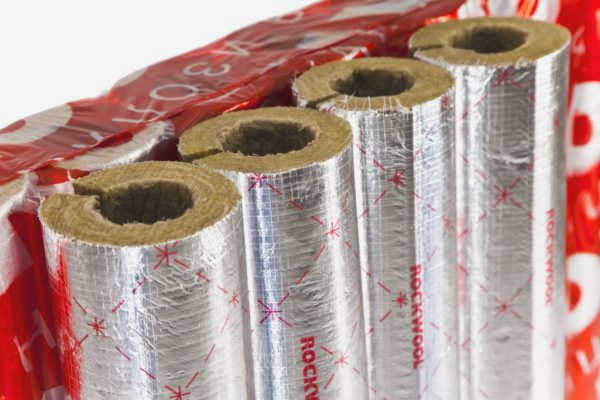

- Готовая цилиндрическая изоляция с экраном из фольги. Выпускается различных диаметров, что помогает решить проблему теплоизоляции. Изоляция накладывается на трубу и фиксируется хомутами или клейкой лентой.

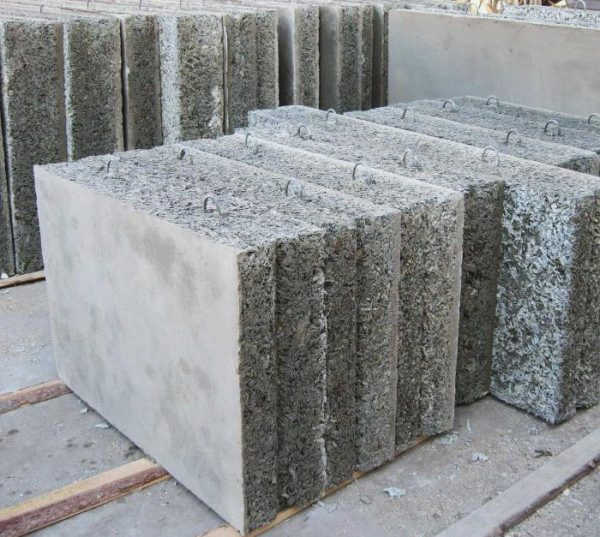

- Панели из шлакобетона. Чаще всего используются для теплоизоляции кладки труб. Плиты крепятся к стенам сооружения, а затем покрываются штукатурным раствором.
- Штукатурный раствор. Готовится из специальных термостойких смесей. Для большей эффективности раствор следует наносить в три слоя, причем каждый слой должен быть толще предыдущего. Для эффективной изоляции толщина штукатурного раствора должна быть не менее 4 см. Он наносится поверх армирующей сетки, которая служит каркасом.
Чем утеплить дымоход внутри и снаружи?
Теплоизоляционные компоненты устойчивы к нагреву, не подвержены влиянию температурных изменений, устойчивы к повышенной влажности и не плесневеют.
Изоляция трубы дымохода повышает устойчивость выходной трубы к изменениям температуры и уменьшает воздействие на поверхность крыши вокруг трубы дымохода. Для изоляции дымохода снаружи используются: бетонные конструкции, облицовка и цилиндры, обернутые в термостойкие материалы. Для внутренней теплоизоляции используют керамзит, перлит, рыхлый базальт.

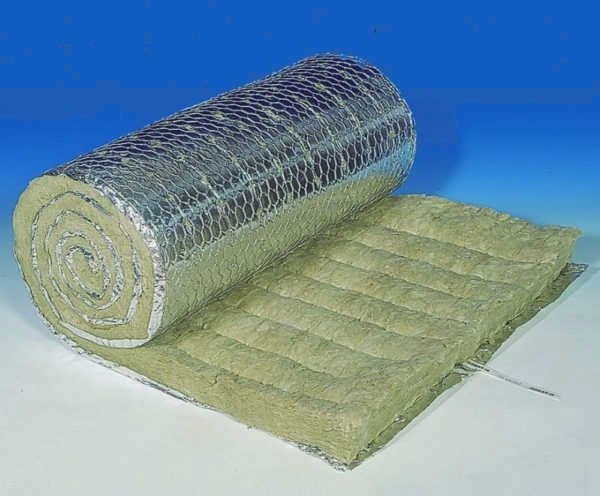

При обертывании производят маты из каменной ваты, уплотненные оцинкованной сеткой. Его используют для обертывания труб, изоляции плит в котлах, которые подвергаются воздействию температур до +750°.
Дымовая труба сауны
Повышенная влажность и высокие температуры в сауне влияют на состояние металлической поверхности. Изолированные воздуховоды нагреваются равномерно, что приводит к увеличению теплоотдачи плиты в сауне.

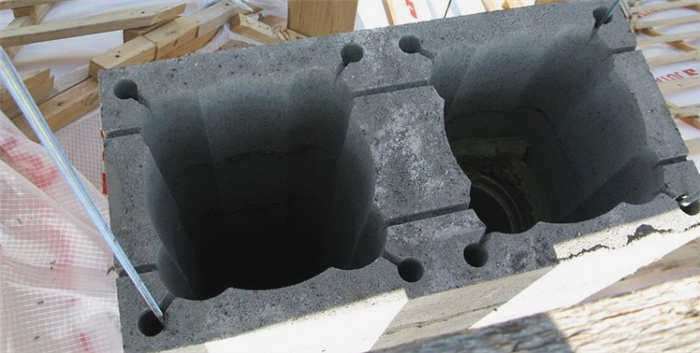

В очень влажной сауне используются слоистые трубы из нержавеющей стали или керамический секционный дымоход из керамзитовых модулей.
Дымоход от дровяной плиты, камина или печной трубы.

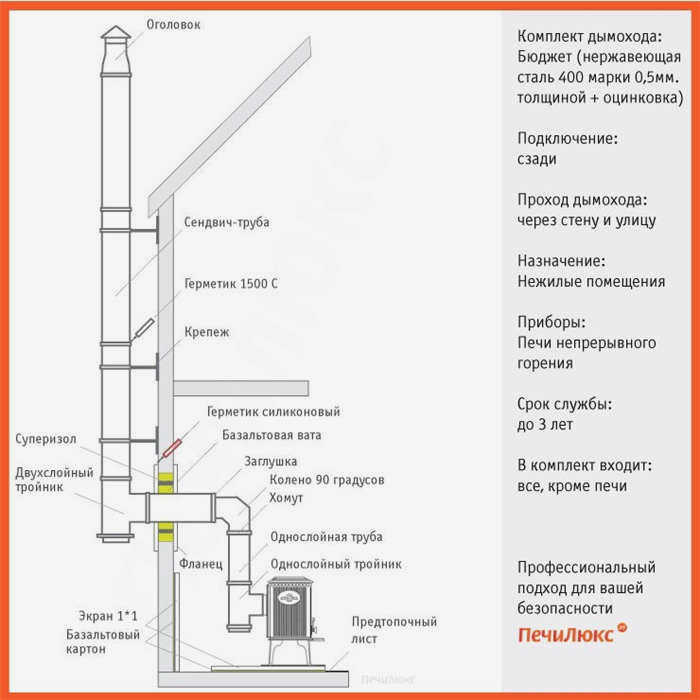

Переносная чугунная плита используется для отопления временных зданий и бунгало. Сначала делается вход на улицу. В стене необходимо сделать квадратное или круглое отверстие, ширина которого рассчитывается следующим образом: между стеной и участком дымохода со всех сторон должно быть 40 см.
- Напротив отверстия для прохода дымохода необходимо установить вертикальный колодец, соединяющий тройник с отводом и конденсатосборником. Вертикальный колодец размещается на расстоянии 1,5-2 метра от стены.
- "Камин" устанавливается на расстоянии 50 см от стены. Многослойную трубу устанавливают в колодец под углом 5°. Стыки не должны находиться внутри толщины стены. Соединение с внешним тройником и выходом дымохода должно быть тщательно уплотнено герметиком.
- Аналогичные модели дымовых труб используются для вывода дыма из дымохода. Такие же модели устанавливаются на выходах внутреннего водонагревателя. Эти две трубы помещаются одна в другую и соединяются поперечинами. Они изготовлены из высококачественной листовой стали. Стальные конструкции устанавливаются на выходе красивых отапливаемых сооружений, которые не используются для постоянного отопления.
- Внутри воздуховода продукты сгорания газа выходят, а свежий воздух поступает через наружное отверстие. Это коаксиальный дымоход, он устанавливается на бытовых отопительных приборах с внутренней камерой сгорания.
Изолируйте сами или вызовите подрядчика
Изоляция дымохода – простая задача для любого домовладельца. В первую очередь необходимо разобраться в технологии и выборе теплоизоляции, подготовить основу для строительства, инструменты, строительные материалы и рассчитать размеры здания. Если технология монтажа будет изучена, то будет сделана правильная теплоизоляция. Основные принципы обустройства:
- Перед установкой вентиляционного канала подготовьте прочное основание;
- Располагайте точки соприкосновения со стенами отапливаемой вытяжки не ближе 40-50 см;
- Используйте минимальное количество колен в вытяжном канале; Колена 90 градусов должны быть разделены на два участка;
- Заранее ознакомьтесь с нормами ГОСТа, в которых указаны стандарты монтажа для различных видов топлива, используемых для отопления.
Не следует игнорировать эти требования. Неправильный монтаж может привести к тлению полов и пожарам из-за перегрева.
При недостаточной тяге конденсат и коррозийный мусор скапливаются и прилипают к стенкам, повреждая внутреннее покрытие. Неправильно герметичный узел может стать причиной утечки угарного газа в помещение.
Специфика изоляции для различных конструкций дымоходов
Для каждого материала используется определенный тип изоляции с учетом его индивидуальных характеристик.
Изоляция для стальных дымоходов
Перед установкой дымохода его необходимо обработать ингибитором ржавчины. На практике это делается с помощью преобразователя ржавчины. При нанесении на поверхность он вступает в химическую реакцию с металлом, образуя футеровочный слой, который способен защитить от коррозии в долгосрочной перспективе. Далее:
- Труба собирается на месте. Вставляя звенья по одному снизу вверх, на стыке необходимо обеспечить нахлест в 50-70 миллиметров. Верхняя труба вставляется в нижнюю, чтобы предотвратить просачивание воды в стык.
- После сборки дымохода его изолируют, заворачивая изоляционный материал в один слой, перекрывая края на стыке.
- Изоляционный слой закрепляется проволокой. Нельзя использовать изолированные электрические провода. Высокие температуры могут расплавить изоляцию и ослабить крепление. По этой же причине не используются пластмассовые строительные зажимы. Крепежная проволока может быть стальной, медной или алюминиевой.
- Для наружного кожуха используется лист оцинкованной стали толщиной 0,5-0,7 мм. Изоляционный слой покрывается с нахлестом 70-100 миллиметров. Крепление осуществляется с помощью кабельных стяжек с интервалом 15-25 миллиметров. Последовательность монтажа такая же, как и для трубы – снизу вверх.

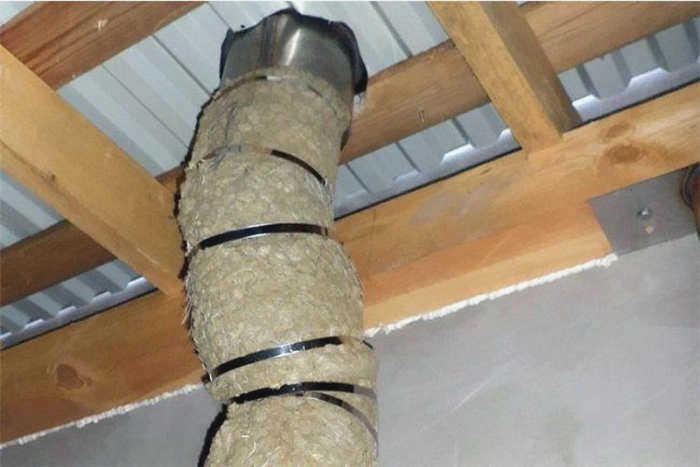

Закрепите изоляционный материал металлической проволокой
Изоляция труб из нержавеющей стали
При использовании этого материала изоляция выполняется так же, как и для черных труб. Исключением является подготовительный этап с использованием преобразователя ржавчины, который в данном случае не применяется. Сама по себе нержавеющая сталь химически пассивна и может противостоять воздействию агрессивного конденсата.
Технология изоляции дымохода
Процедура и принцип работы по изоляции дымоходов аналогичны для всех конструкций отопительных приборов:
- Части дымохода, находящиеся внутри жилого помещения, обычно не изолируются. Они являются частью теплообменных поверхностей, которые нагревают помещение. Это относится к отопительным приборам из кирпича, таким как камины, голландские и русские плиты и другие подобные объекты. В случае с металлическими плитами это правило действует не всегда; обязанность изолировать части дымохода налагается, если дымоход расположен вблизи стены из горючих материалов. Дымоход должен быть изолирован веревкой или асбестовой плитой на расстоянии не менее одного метра от стены.
- Необходимо, чтобы внешние части дымохода были изолированы по причинам, описанным выше. В то же время настенные дымоходы должны быть оборудованы конденсатосборниками с клапаном для периодического слива конденсата.
- Любой дымоход в верхней части должен быть оснащен колпаком, чтобы предотвратить его загрязнение мусором. В идеале следует использовать дефлектор для создания дополнительной тяги в дымоходе. Это поможет переместить точку росы вверх, туда, где она находится за пределами дымохода.
- Если дымоход проходит через потолок, то отверстие для дымохода должно быть как минимум в два раза больше, чем сам дымоход. Это пространство должно быть заполнено изоляционными материалами, чтобы не только изолировать, но и исключить возможность возгорания.
- Если дымоход проходит через крышу, необходимо принять те же меры. Кроме того, дымоход оснащается конусом для предотвращения просачивания воды через него в помещение.
Если дымоход проходит через потолок или крышу, отверстие должно быть изолировано.
