При монтаже водопровода необходимо очень тщательно соблюдать все размеры труб. Любое малейшее отклонение, даже на миллиметр, не позволит создать герметичное соединение. Такая система не будет надежной и долговечной. Она обязательно будет протекать.
Почему размеры водопровода измеряются в дюймах?
Невозможно собрать любую коммуникационную систему таким образом, чтобы полностью избежать соединений. Хотя бы потому, что трубопровод в конечном итоге ведет к какому-то объекту потребления – сантехнике, радиатору, стиральной машине – и соединяется с выходом прибора. И главным условием качественного монтажа является соответствие диаметра трубы и размера соединительного элемента.
Независимо от материала изготовления – полимер, металл, керамика и т.д., изделие характеризуется рядом параметров, на основании которых потребитель может выбрать подходящее изделие.
- Наружный диаметр – т.е. внешний размер трубы (относится только к круглому сечению).
- Внутренний – размер рабочего сечения.
- Толщина стенки – во многом определяет прочность изделия.
Сумма внутреннего диаметра и удвоенной толщины стенки – это наружный диаметр. Фактическое положение дел соответствует этому утверждению. Но если речь идет о ПНД, то здесь есть над чем подумать. Водопроводные трубы чаще всего соединяются с помощью резьбовых соединений. Резьба наносится снаружи, а это значит, что диаметр резьбы не совпадает с наружным размером. Поскольку для монтажа важно знать величину резьбы, этот параметр является более важным и часто определяется вместо фактического размера изделия.
Читайте также: Сверление сквозных и глухих отверстий.
Например, водопроводная труба диаметром 1 дюйм вовсе не равна внешнему диаметру 2,54 см, так как 1 дюйм – это показатель размера резьбы.
Эта путаница усугубляется, с одной стороны, использованием двух систем измерения, а с другой – разнообразием доступных в настоящее время продуктов.
Дюймы при маркировании труб.
Традиционное обозначение диаметров водо- и газопроводных труб в дюймах не выражает непосредственно ни внутренний, ни наружный диаметры трубы. Такое обозначение более близко к обозначению условного прохода трубопроводных элементов, который может выражаться как в англо-американской дюймовой так и в метрической европейской системе. При этом не существует каких-либо формул для перевода «трубных дюймов» в целью узнать действительный наружный или внутренний диаметр трубы. Величина условного прохода в метрической системе также слабо связана с геометрическим внутренним диаметром трубы. Для однозначного сопоставления дюймовых величин с метрическими необходимо использовать справочную литературу и нормативную документацию.
ГОСТ 3262—75 устанавливает технические условия на стальные и газопроводные трубы, применяемые для водопроводов и газопроводов. Но соотнесения дюймовых и метрических стандартов там нет. Для нормирования соответствия стандартам нарезки трубной резьбы можно использовать ГОСТ 6357-81.
В таблице, на основе упомянутых выше гостов приведены примерные цифры соотнесения дюймовых стандартов метрическим.
| Наружный диаметр наружной резьбы (трубы), мм | Наружный диаметр трубы, мм | ||
| 1/8 | 6 | 9,728 | 10,2 |
| 1/4 | 8 | 13,157 | 13,5 |
| 8/8 | 10 | 16,662 | 17,0 |
| 1/2 | 15 | 20,955 | 21,3 |
| 3/4 | 20 | 26,441 | 26,8 |
| 1 | 25 | 33,249 | 33,5 |
| 1 1/4 | 32 | 41,910 | 42,3 |
| 1 1/2 | 40 | 47,803 | 48,0 |
| 2 | 50 | 59,614 | 60,0 |
| 2 1/2 | 65 | 75,184 | 75,5 |
| 3 | 80 | 87,884 | 88,5 |
| 3 1/2 | 90 | 100,330 | 101,3 |
| 4 | 100 | 113,030 | 114,0 |
| 5 | 125 | 138,430 | 140,0 |
| 6 | 150 | 163,830 | 165,0 |
Почему именно дюймы?
Причин, по которым измерение труб производится в дюймах, несколько. Ознакомимся с ними более детально.
Причина 1: Так сложилось исторически.

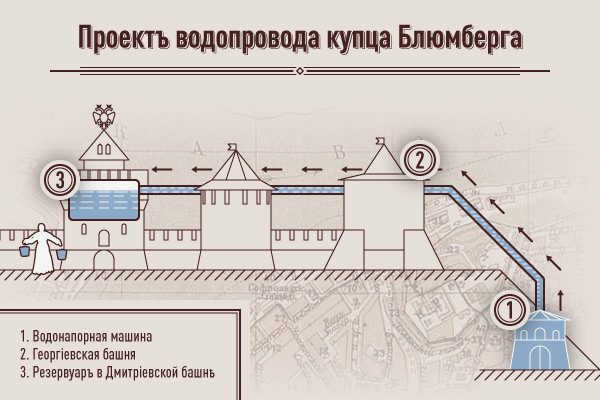

Первые водопроводные трубы появились в Новгороде в 16-17 веках. В то время в Европе использовался английский дюйм, который был очень важной системой измерения при производстве труб. В 1926 году был разработан ГОСТ (Государственный стандарт технических условий), который утверждал стандартные размеры водопроводных труб, и в нем они измерялись в дюймах.
Даже сейчас ГОСТ не планирует менять свои намерения относительно использования дюймов. Ведь единицу измерения можно разделить на 18 частей, т.е. Дюйм более "гибкий", чем сантиметр.. Кроме того, перевод из дюймов в миллиметры потребовал бы более 100 000 измерений, что заняло бы много времени. А этого вовсе не требовалось.
После введения метрической системы сантиметры и миллиметры стали использоваться в качестве измерений и в ГОСТе. Современному человеку такие обозначения более привычны. Например, в 1940 году, когда был построен первый газопровод, ГОСТ развивался достаточно активно и решил заменить дюймы миллиметрами.
Лайфхак. Как измерить диаметр водопроводных труб?

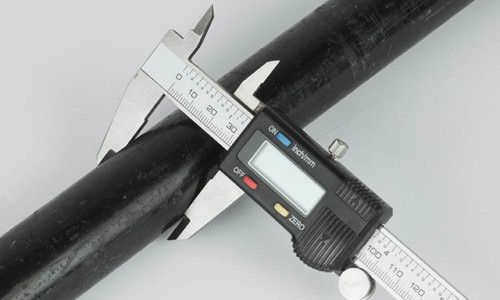

Конечно же, с помощью одного из специализированных приборов, которые были разработаны для таких целей. К ним относятся, например, линейка-циркуль, лазерные измерители и т.д. Однако не у каждого домашнего умельца они есть под рукой. Кроме того, профессиональное оборудование зачастую стоит дорого, и его покупка просто не оправдана. Наконец, для работы с таким оборудованием необходимы определенные навыки. Поэтому стоит рассмотреть другие способы измерения труб.

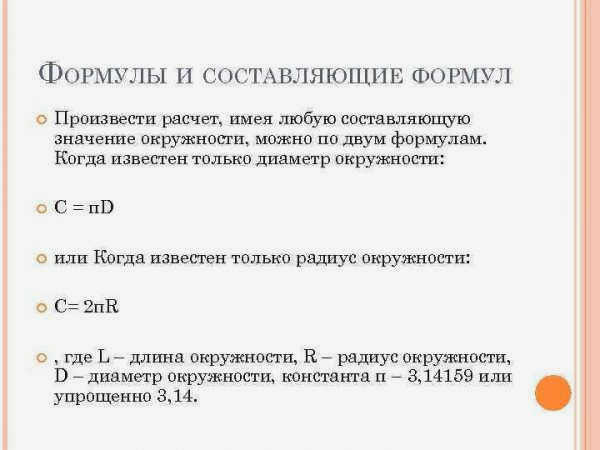

Что же можно сделать без специального оборудования? Прежде всего, нужно запомнить школьную формулу формула для длины окружности. Она читается следующим образом:
D x π (пи) = C
- D – диаметр окружности;
- Π – постоянная величина (прим. 3.14);
- C – фактическая длина окружности.
Оказывается, чтобы получить диаметр, длину окружности нужно разделить на 3,14. Заметьте, однако, что по этой формуле можно определить только внешний диаметр трубы.

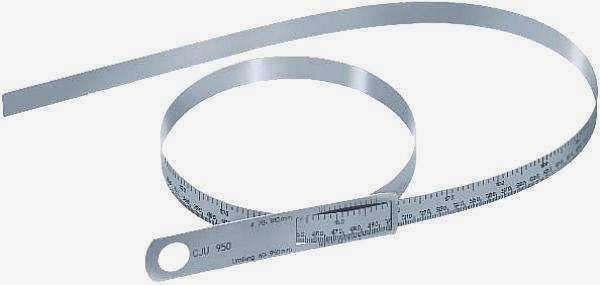

Оберните вокруг трубы портновскую ленту или рулетку, сделав один оборот. Следите за тем, чтобы лента не деформировалась и лежала на трубе ровно. Сделав замеры, выполните расчеты, описанные выше. Например, если окружность составляет 12 см, разделите окружность на 3,14 и вы получите диаметр – в данном случае 3,8 см.
Диаметры стальных труб. Таблица размеров в дюймах и мм.
Труба ее величества! Несомненно, делает нашу жизнь лучше. Например, это:
Ключевой характеристикой любой цилиндрической трубы является ее диаметр. Он может быть внутренним (Dù) и наружным диаметром (Dn). Диаметр трубы измеряется в миллиметрах, но единицей измерения трубной резьбы являются дюймы. Большинство вопросов возникает именно на стыке метрической и неметрической систем измерения. Кроме того, фактический размер внутреннего диаметра часто не совпадает с метрическим размером. Dy.
Дюймы против мм. Где возникает ошибка и когда необходима таблица соответствия?
В чем заключается сложность?
Дюймовые трубы обычно легко устанавливаются, но когда они заменяются пластиковыми, медными или трубами из нержавеющей стали, возникает проблема – размер не соответствует обозначенному дюйму (33,5 мм) по отношению к фактическому размеру (25,4 мм).
В случае пластиковых труб для компенсации несоответствия размеров используются переходные элементы. При замене или подгонке однодюймовых труб под фактические метрические размеры – медь, нержавеющая сталь, алюминий – необходимо учитывать как наружный, так и внутренний диаметры.
Таблица соотношения номинального отверстия и дюйма
Таблица. Внутренний и наружный диаметры. Стальные трубы для воды/газа, прямошовные сварные, горячетянутые бесшовные стальные трубы и полимерные трубы
Таблица номинальных диаметров, резьбы и наружных диаметров труб в дюймах и мм.
Номинальный диаметр трубы Dy. мм
Наружный диаметр трубы Дн. мм
Стальные трубы для воды и газа ГОСТ 3263-75
Трубы стальные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (от 20 до 530).
Полимерные трубы. ПЭ, ПП, ПВХ
Диаметры труб в дюймах и миллиметрах.
Описание диаметров труб включает данные по всем параметрам – внутренним, наружным, номинальным. Знание спецификаций необходимо при монтаже сети и подборе фитингов. В противном случае неправильно смонтированная коммуникация чревата потерей герметичности, коротким сроком службы из-за выхода из строя. Ниже приведен список диаметров труб в дюймах и миллиметрах.
Размеры труб
Они отражены в соответствующих ГОСТ и ТУ и включают следующие определения:
- Наружный диаметр – основная характеристика трубы.
- Внутренний диаметр.
- Номинальный.
- Номинальное отверстие.
Более подробно о различиях:
- Наружный диаметр Наружный диаметр делится на малый, средний и большой – отсюда и использование трубы в соответствующих условиях. Малый диаметр используется – в квартирных и частных сетях водоснабжения, средний – в коммунальном хозяйстве, большой – в промышленности. Наружный диаметр – самая важная характеристика трубы, так как он определяет необходимую резьбу фитинга. Обозначение – Dn.
- Внутренний диаметр или фактический диаметр. Зависит от толщины стенки и может значительно отличаться от наружного диаметра, даже если последний остается неизменным. Обозначается как Din. Вычисляется математически (Dn – 2S), где S – толщина стенки трубы. Пример – наружный диаметр трубы составляет 60 мм. После вычитания 4 мм толщины стенки внутренний диаметр составляет 52 мм. С увеличением толщины стенки внутренний параметр уменьшается.
- Номинальный диаметр отверстия или зазора трубы обозначается как Ду. Это среднее значение внутреннего диаметра, округленное до стандартного значения. Например – наружный диаметр трубы составляет 159 мм. Фактический внутренний диаметр после вычитания толщины стенки 5 мм равен 149. В этом случае номинальный диаметр после округления равен 150 мм. Этот параметр учитывается при выборе соответствующих фитингов и переходников.
- Номинальный диаметр. Этот термин был введен для стандартизации обозначения труб из различных материалов. Эта величина равна номинальному диаметру и указывается в дюймах. Это позволяет правильно определять размеры труб из различного сырья для комбинаций в сетях – стальные и пластиковые трубы маркируются в дюймах, а медные и алюминиевые – в миллиметрах.
Как правильно определить размеры труб
Как правильно соединить трубы из разных материалов, если стальные изделия маркируются в дюймах, а пластиковые – в миллиметрах? Почему деление миллиметров на 25,4 дает значения, значительно отличающиеся от стандартных размеров? Как определить размеры труб в дюймах и миллиметрах?
В чем подвох?
Со школьных времен мы знаем, что 1 дюйм (или сантиметр) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на значение в дюймах в миллиметрах, результат не будет соответствовать заводскому обозначению.
Путаница происходит из-за того, что стальные и чугунные трубы начали производить в то время, когда все стандарты были установлены в имперской системе измерения. За рубежом это были ярды, футы и дюймы, а в России – версты, аршины и сажени. Со времен Петра Великого Россия приняла западные дюймы, хотя и с некоторым скрипом.
В то же время сам дюйм в европейских странах значительно различался и колебался от 2,4 до 3,766 см. Практически каждое государство измеряло дюймы по-своему, что затрудняло перевод на метрическую систему. Только в 1958 году Международная служба стандартов согласилась стандартизировать дюйм, приняв за эталон английскую меру 2,54 см.
Неквалифицированный человек ожидает увидеть в ГОСТе единую систему измерений. Однако в том же ГОСТе 6357-81 цилиндрическая резьба дана в дюймах, а высота зуба и глубина канавки – в миллиметрах.
Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.
Государственные стандарты, регламентирующие производство труб, были разработаны в 1975 и 1981 годах, поэтому можно ожидать, что советский дюйм будет равен международной величине. Так почему же дюймовая труба не равна современному дюйму, а близка к его прусскому значению?
Отчасти это можно объяснить традициями и культурным наследием, а отчасти – существующей системой наружных и внутренних диаметров.
Таблицы диаметров стальных труб помогут вам сделать выбор
Основным параметром, характеризующим стальную трубу, является диаметр трубы в дюймах. Эта характеристика указывает на область применения трубы, ее длину, а также на состав и физические параметры транспортируемого вещества. Все значения диаметра должны соответствовать нормам стандартизации, которые относятся к типовым размерам, все требования к этой продукции точно регламентированы ГОСТом. На каждый вид труб существует свой стандарт.
Читайте также: Размеры пластиковых водопроводных труб
Размеры указываются на маркировке: для стальных – в дюймах, для остальных – в миллиметрах. Как узнать диаметр стальной трубы в миллиметрах? На помощь приходят таблицы диаметров стальных изделий.
Виды стальных труб
Диаметр – не единственная характеристика, по которой различают стальные трубы; не менее важным параметром является метод производства, который также является ключевым фактором при их выборе.
- Продольно-сварные (электросварные). Трубы изготавливаются из стального листа (трубной ленты), который сгибается до нужного диаметра на специальном оборудовании, а затем края соединяются сваркой. Сварка обеспечивает минимальную ширину шва, что позволяет использовать изделие для водо- и газопроводов. В качестве материала в основном используется углеродистая или низколегированная сталь. Показатели готовой продукции регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.
- Следует отметить, что труба, изготовленная в соответствии со стандартом 10706-26, обладает повышенной прочностью среди аналогов – после выполнения первого соединения она усиливается еще двумя с внутренней стороны и еще двумя с внешней. В регламенте указаны диаметры изделий, изготовленных с помощью электросварки. Их размеры варьируются от 10 мм до 1 420 мм.
- Спирально-сварные. Для этого вида изделий используется рулонная сталь. Они также могут иметь шов, но он шире, чем в предыдущем типе, и поэтому внутреннее давление ниже. Эти изделия используются для газопроводов. Данный вид труб регламентируется ГОСТом 8696-74.
- Бесшовные. Производство данного вида труб предполагает деформацию специальных стальных заготовок. Деформация осуществляется как при воздействии высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно). Отсутствие шва является положительным отражением прочности – внутреннее давление равномерно распределяется по стенкам (нет "ослабленных" участков).
