Монтеррей: размеры, площадь поверхности и эффективная площадь
Листовой металл стал выбором многих частных домовладельцев. Он появился на рынке в 1980-х годах и сразу же нашел своих покупателей. Среди его производителей есть несколько известных, которые завоевали свою нишу благодаря высокому качеству и доступности материала.
Одним из производителей классической черепицы, зарекомендовавшим себя на протяжении многих лет, является Monterrey. Это многослойный материал на основе оцинкованной стали. Он имитирует форму глиняной черепицы, делая крышу похожей на историческую.
Размеры и параметры
Она прессуется из рулонной холоднокатаной стали, а ее профиль формируется на профилегибочных станках. Поскольку размеры материала стандартизированы, компания позаботилась о приобретении высокоточного оборудования, чтобы избежать зазоров и несоответствий при монтаже своей кровельной продукции.

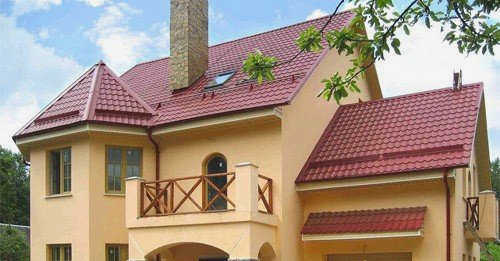

На фото: металлочерепица Monterrey:

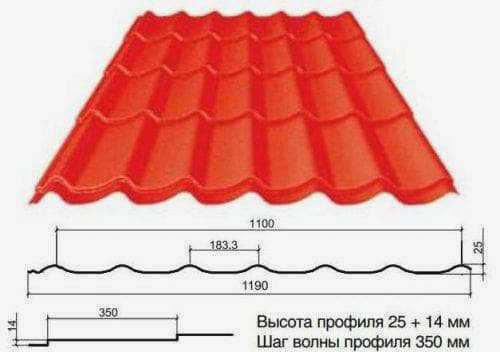

Геометрические размеры профиля
Тип профиля и основные размеры листа играют важную роль при выборе подходящей черепицы. Если вы выбрали правильный размер, его можно уменьшить, вырезав ненужные части листа, поэтому следует тщательно рассчитать ширину, длину, высоту, профиль и уклон волны.
Эти показатели зависят от типа профиля Монтеррей, их существует три:
- МП Монтеррей. Он является самым популярным благодаря своей прочности, экономичности и долговечности.

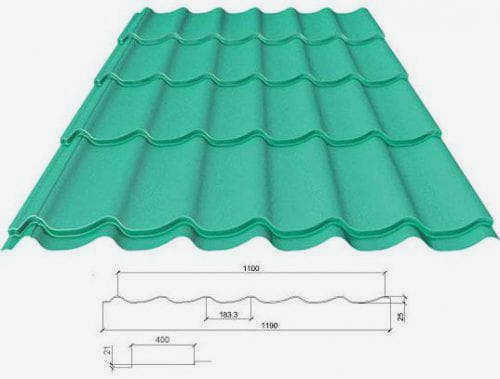

- МП Макси. Изготовлен с увеличенной шириной волны и высотой профиля. Отличается от других типов четко выраженной формой.
- MP Supermonterrey. Имеет высокий профиль и внешний вид, наиболее похожий на натуральную черепицу.

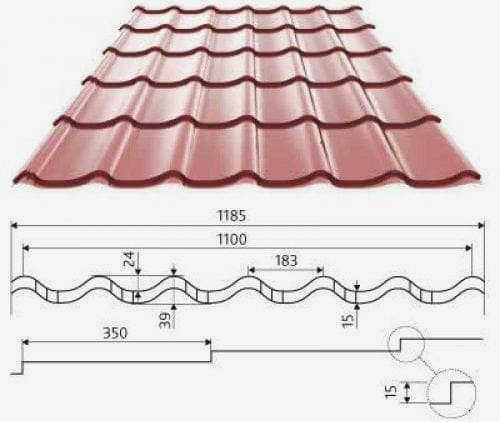

Размеры приведены в таблице, содержащей основные параметрыТаблица.
| Название профиля | Длина, м | Ширина (номинальная), мм | Ширина (полезная), мм | Высота профиля, мм | Ход длины волны, мм |
| Стандарт | 0,5-9 | 1180 | 1100 | 39 | 350 |
| MP Maxi | -//- | -//- | -//- | 46 | 400 |
| MP Super Monterrey | -//- | -//- | -//- | -//- | 350 |
Что отличает черепицу Монтеррей?
Эта металлочерепица – настоящая классика, поскольку она наиболее точно имитирует внешний вид натуральной глиняной черепицы. Она изготовлена из прочной оцинкованной стали, армированной полимерным слоем. Довольно часто этот материал используется при реставрации исторических зданий – после ремонта их внешний вид приближается к первоначальному историческому виду. Однако профильная черепица Монтеррей идеально подходит для оформления крыш современных домов.

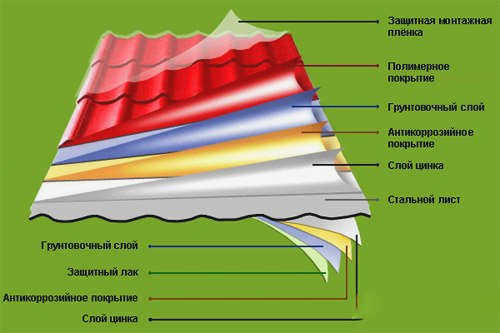

Черепица имеет несколько слоев. На фотографии видно, что стальная поверхность имеет защитное покрытие с обеих сторон. Каждый слой листа имеет свое назначение, и каждый из них важен для качества материала.
- Подложка представляет собой тонкий стальной лист, что позволяет этой кровле выдерживать значительные нагрузки.
- Чтобы снизить риск коррозии, каждая сторона листа покрывается слоем оцинковки или алюцинка.
- Сверху с обеих сторон наносится высокоадгезионная грунтовка. Этот слой необходим для лучшего сцепления краски с металлом.
- На лицевую сторону наносится полимерное покрытие для повышения долговечности материала и защиты черепицы от неблагоприятных факторов.
- Внутренняя сторона покрывается слоем лака – это также необходимо для защиты покрытия.
Технические характеристики металлочерепицы Монтеррей
Мы рассмотрели структуру листа, теперь стоит упомянуть о технических характеристиках, которыми должен обладать каждый слой покрытия для обеспечения качества и долговечности.
Согласно ГОСТу, для металлочерепицы и профилированных листов эта величина должна быть в пределах 0,4-0,6 мм. Металлопрокат используется в холоднокатаном производстве. Листы формируются на специальном оборудовании. Отклонения по толщине в пределах листа не допускаются.
Для кровельных металлических листов Монтеррей наиболее типична толщина 0,4-0,5 мм, отклонения не должны превышать 0,05 мм. Европейские требования более жесткие – согласно стандарту ISO, отклонение толщины не должно превышать 0,01 мм. Эти параметры гарантируют жесткость и достаточную прочность готового изделия.
Технические характеристики черепицы Монтеррей
Что представляют собой слои, из которых состоит металлочерепица, мы рассмотрели, теперь поговорим о том, какими техническими характеристиками обладает или должен обладать каждый слой, чтобы изделие было качественным и прослужило долго.
Толщина металлического листа
Согласно ГОСТу, это значение для металлочерепицы и гофрированного картона должно составлять от 0,4 до 0,6 миллиметра. Тип стали: рулонная, холоднокатаная. Листы формируются на специальном профилегибочном оборудовании. В этом случае толщина не меняется по всей поверхности стального листа.
В случае с металлом Монтеррей эта толщина обычно составляет от 0,4 до 0,5 миллиметра. Согласно ГОСТу, отклонения могут составлять до 0,05 миллиметра. В Европе требования гораздо строже – согласно стандарту ISO, отклонение толщины не превышает 0,01 миллиметра. Такие параметры обеспечивают готовому изделию хорошую жесткость и достаточную прочность.
Защитное полимерное покрытие
Это покрытие наносится перед формированием черепицы в волнистую форму. Полимерный слой обеспечивает множество преимуществ будущей кровли.
- Он образует барьер для коррозии, а также для ультрафиолетового излучения.
- Поверхность гораздо меньше подвергается механическим повреждениям.
- Плитка не теряет свой цвет в течение длительного времени.
- Летняя жара и зимние морозы не представляют угрозы.
Полимерное покрытие может быть основано на одном из пяти наиболее популярных полимеров:
1. полиэстер – 25-микронное покрытие, состоящее из прочной полиэфирной краски. Оно обеспечивает очень хорошую защиту от коррозии и механических повреждений.
2. матовый полиэстер – 35-микронное полиэфирное покрытие отличается изысканным внешним видом и особой атмосферостойкостью. Подходит для всех климатических условий.
Серебряная подкладка и муха в мази (преимущества и недостатки листовой кровли).
Прежде всего, преимущества
- Этот кровельный материал достаточно твердый и обладает высокой устойчивостью к нагрузкам.
- Вода не проникает в металлочерепицу Монтеррей.
- Ультрафиолетовые лучи не проникают через защитный полимерный слой.
- Перепады температуры не вредят металлу – он не трескается от мороза и не теряет внешний вид от жары.
- У коррозии практически нет шансов проникнуть сквозь слои полимера, лака и цинкового покрытия и добраться до металла.
- Срок службы этого металла очень велик – он может оставаться на крыше в неизменном виде до 30-50 лет.
Кроме того, лист Монтеррей весит очень мало. Поэтому его нагрузка на стропила невелика – всего 3,5-5,5 кг. Поэтому нет необходимости в усиленной стропильной системе. Это экономит материалы, финансы и время.
Также нет необходимости в частом коробе под металлической кровлей Monterrey. Профиль Monterrey имеет уклон 35 сантиметров. Следовательно, шаг обрешетки будет точно таким же. И снова вы видите, насколько меньше требуется строительного материала – при разреженной обрешетке требуется гораздо меньше материала.
Теперь о недостатках
В целом, недостатков гораздо меньше, чем преимуществ. Их всего два.
- К сожалению, комплексная черепичная кровля не очень рентабельна. Остается слишком много отходов. А вот плоскую прямоугольную крышу можно покрыть с минимальными отходами.
- Ну, и шум надо упомянуть – потому что он сопровождает все металлические кровельные изделия. Если вы не сделаете хорошую звукоизоляцию, то завывание ветра и стук дождя и града будут отчетливо слышны в помещении. Однако вы можете убить двух зайцев одним выстрелом, используя на крыше теплоизолятор с хорошими звукоизоляционными свойствами.
Варианты определения размеров металлочерепицы
Существует два подхода к определению размеров кровельных компонентов.
1. Первый – использовать листы стандартного размера. Ведущие производители выпускают металлические кровельные листы различных размеров, поэтому вы можете с большой точностью подобрать нужное количество штук для каждой площади крыши и конструкции. Опытный мастер предпочитает вариант с минимальным количеством соединений, без лишней резки и неиспользуемых остатков.
Во втором случае происходит первоначальное взаимодействие между потребителем и производителем. Необходимое количество и геометрические размеры кровельного покрытия рассчитываются на основе проектных чертежей или замеров крыши. В идеале листы предварительно нарезаются на заводе по длине ската крыши с учетом бокового свеса. Все, что остается заказчику, – это правильно установить готовый комплект.
Размеры листов металлочерепицы от популярных производителей
От качества кровельного материала зависит климат внутри помещения и срок службы здания. Конечно, чтобы сэкономить на металлочерепице, можно приобрести продукцию фирм-однодневок, но рачительный хозяин и ответственный подрядчик всегда предпочтет продукцию известных производителей.
Grand Line
Grand Line – крупнейший производитель профилированного листа и других кровельных материалов, имеющий 9 заводов в европейской части России.
Он выпускает 7 коллекций металлических кровельных листов толщиной 0,45 – 0,50 мм с 15 видами покрытия различных цветов. В качестве антикоррозийного слоя используется цинк повышенной прочности, оцинкованный цинк или алюцинк. Внешняя сторона – полиуретан, модифицированный полиамидными гранулами. Выпускается также сверхпрочная композитная черепица с базальтовой крошкой на акриловом клее, окрашенная снаружи, устойчивая к влаге и интенсивному ультрафиолетовому излучению.
Таблица размеров металлочерепицы Grand Line:
| Kvinta plus | 1210 | 20 | 350 | 30 | 0.5/6.5 |
| Kvinta plus 3D | 1210 | 20 | 350 | 30 | 0.47/6 |
| Kvinta Uno | 1210 | 20 | 350 | 30 | 7.2 |
| Kamea | 1180 | 30 | 350 | 20 | 0.5/6.5 |
| Kredo | 1190 | 28.5 | 350 | 20 | 0.5/6.5 |
| Classic | 1183 | 23.5 | 350 | 20 | 0.5/6.5 |
| Quadro Profi | 1159 | 25 | 350 | 20 | 0.45/8 |
