Обратите внимание на большую направляющую 94x85x5 от этого размера. Рекомендуемая фурнитура для ворот с пролетом от 5,4 м до 10 м: STRONG-800 или Roll Grand #1 до 800 кг.
Заказ рамы для откатных ворот. Что нужно учесть перед заказом
В этой статье описано, что необходимо знать перед заказом рамы для откатных ворот. Если вы решили сделать откатные ворота своими руками, то сначала необходимо определить ширину проема и высоту ворот. Основных параметров для изготовления рамы откатных ворот – всего три:
- ширина проема
- вес каркаса ворот (включая обшивку)
- высота ворот
Проем ворот – это расстояние между столбами, которые ограничивают сам проезд. В общем случае размер рамы откатных ворот определяется следующим образом: ширина проема + противовес (это 1/2 ширины проема) = общая длина рамы ворот. Пример: Если ширина проема = 4 метра, то противовес ворот должен составлять примерно 1/2 от 4 метров = 2 метра, таким образом, общая длина рамы откатных ворот составляет 4 + 2 = 6 метров.

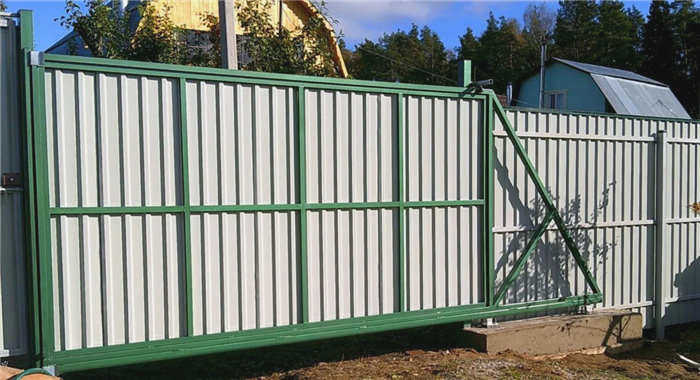

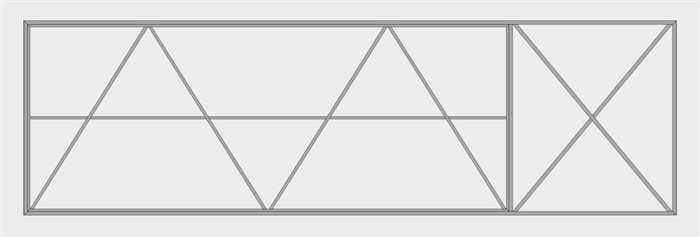

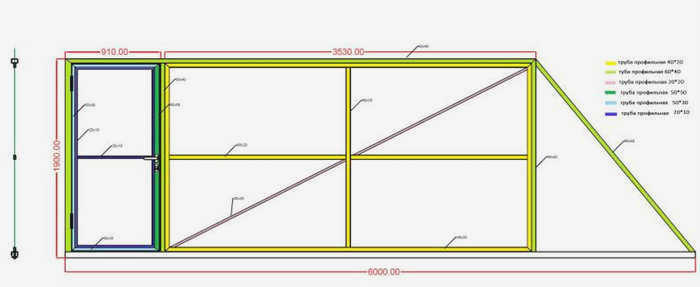

Рама откатных ворот. Определите ее высоту
Стандартная высота рамы откатных ворот обычно составляет 1,8 или 2 метра.

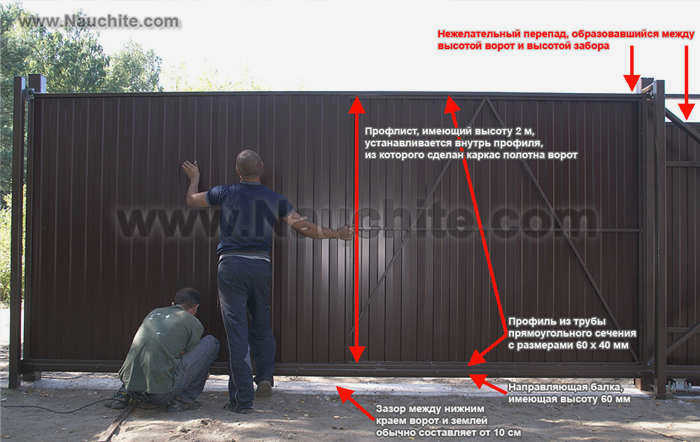

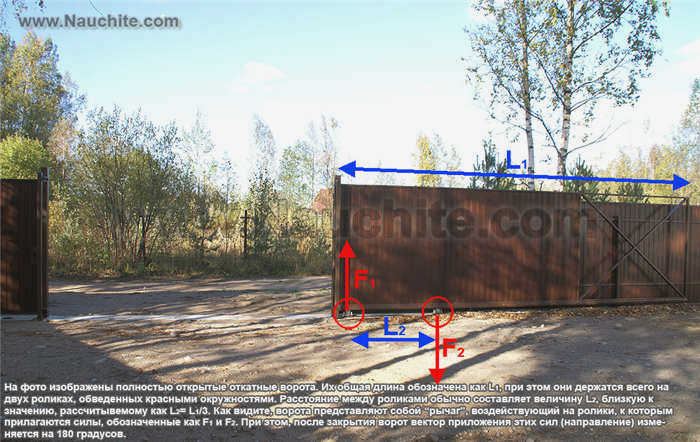

Обратите внимание, что откатные ворота хорошо смотрятся, если их верхний край находится вровень с соседним забором или чуть ниже него. Если ворота установлены на классических консольных роликах (с нижней балкой), то расстояние от земли ("от нуля") до нижнего края рамы ворот будет не менее 120 мм (максимум 170 мм). Кроме того – к раме откатных ворот снизу будет приварена направляющая балка (внутри которой как раз и работают ролики), которая также имеет определенную высоту (обычно 55-75 мм, в зависимости от размера балки). Общее расстояние от земли до нижнего края рамы ворот (именно рамы ворот, а не направляющей шины, приваренной к раме снизу!) составляет 175-245 мм, в зависимости от высоты рамы на роликовых опорах и размера направляющей шины.
Например, рассчитайте максимальную высоту рамы легких откатных ворот (ширина проема 4 метра) при верхнем крае забора на высоте 2 метра от земли, при этом ворота должны находиться на той же высоте, что и забор:
- Направляющая балка MIKRO высотой 55 мм приваривается к нижней раме откатных ворот;

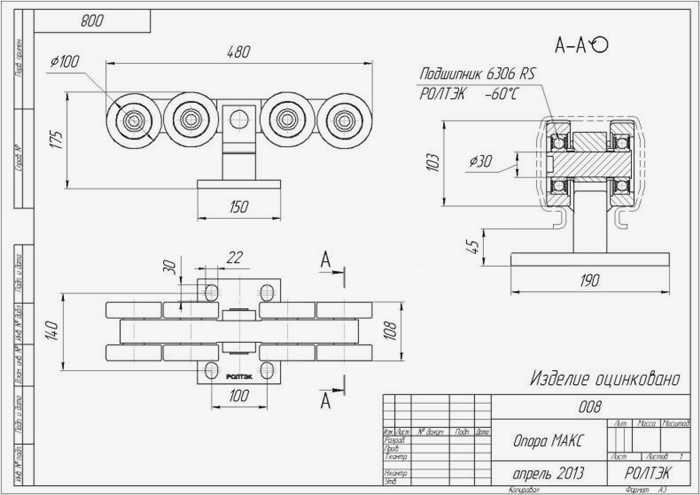

- Опоры роликов ходовой части установлены на регулируемых платформах как можно ближе к земле (минимальная высота от земли до нижнего края ролика в опоре = 120 мм);
- Таким образом, если верхний край откатных ворот должен находиться на высоте 2000 мм, вычтите из 2000 мм 120 мм (минимальный зазор под роликами) и 55 мм (высота балки), и вы получите высоту 1825 мм. Это максимальная высота рамы. В принципе, рама может иметь высоту 1825 мм или 1800 мм – регулировочная площадка под роликовой опорой позволяет регулировать высоту рамы на ±25 мм.

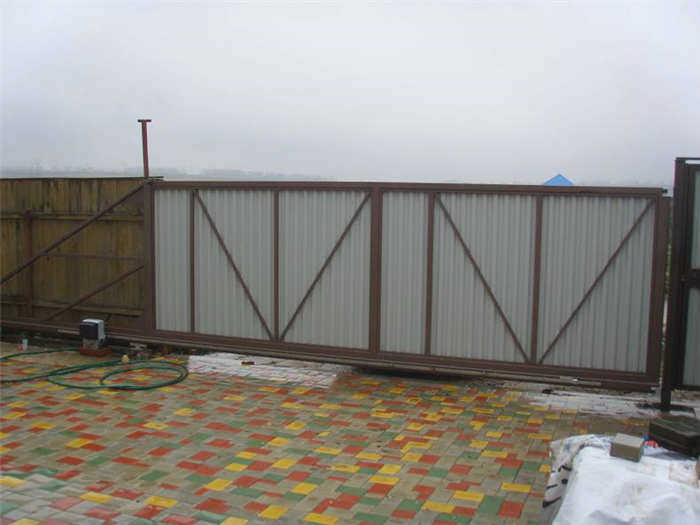

Дизайн и функциональность

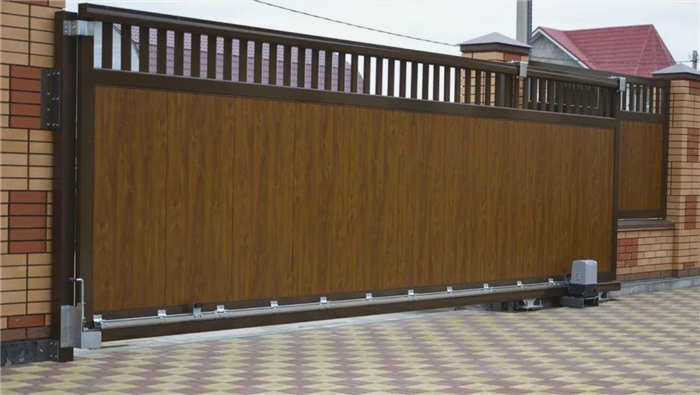

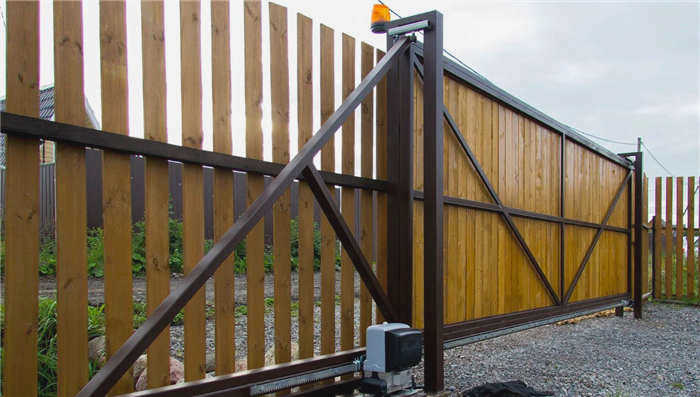

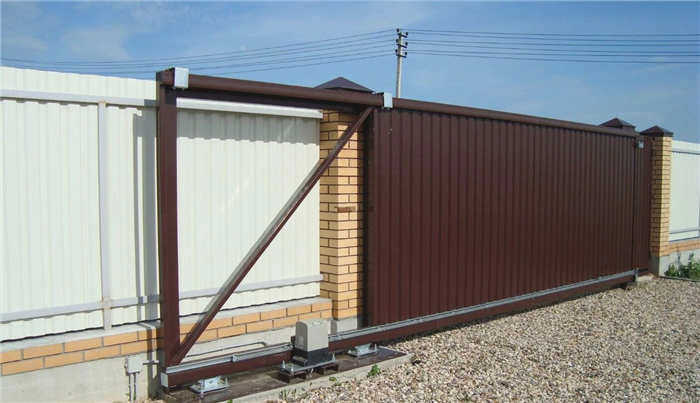

Откатные ворота отличаются простой и удобной конструкцией. Откатные ворота открываются автоматически или вручную, скользя на роликах вдоль ограждения.
Перед их установкой необходимо соблюсти два важных требования – достаточное пространство в заборе и устройство прочного фундамента, в зависимости от типа основания, который может легко выдержать вес ворот.

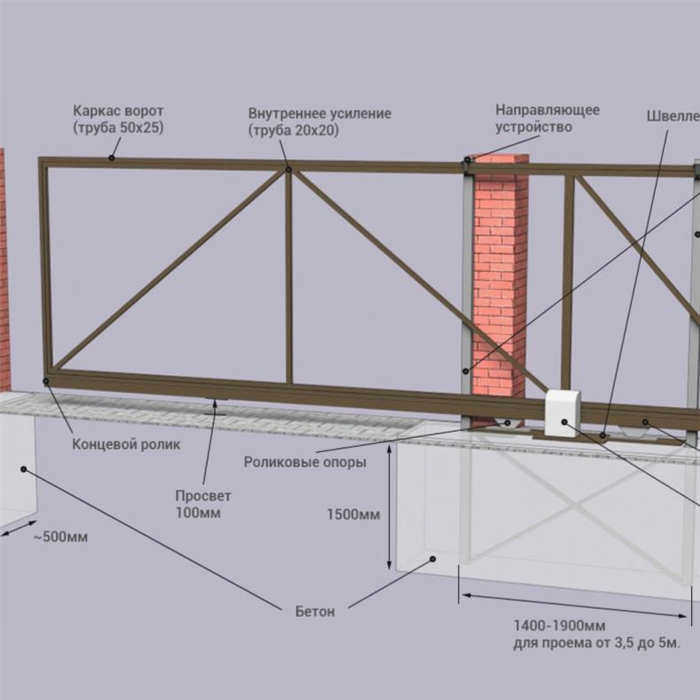

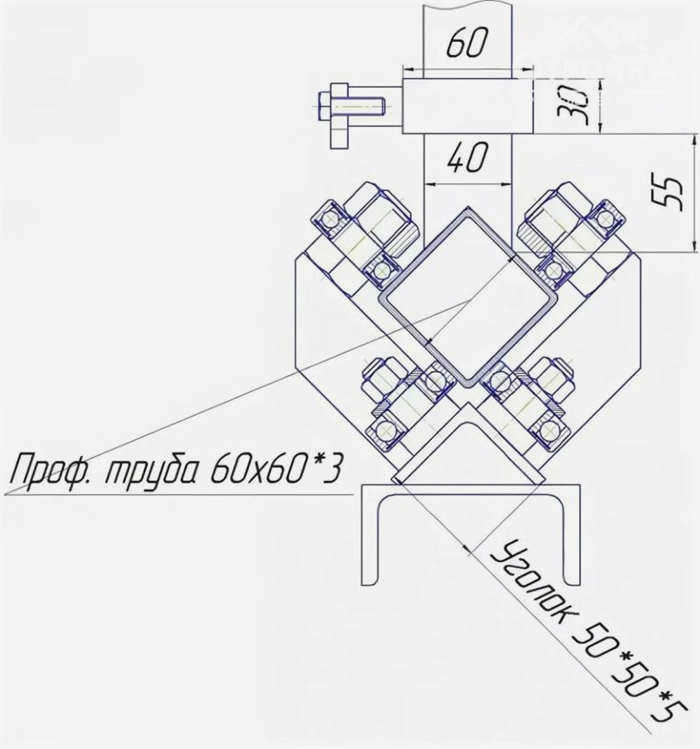

Несущая конструкция откатных ворот представляет собой металлическую силовую раму, которая бетонируется в фундамент. К ней приваривается направляющая шина из жесткого металлического профиля.

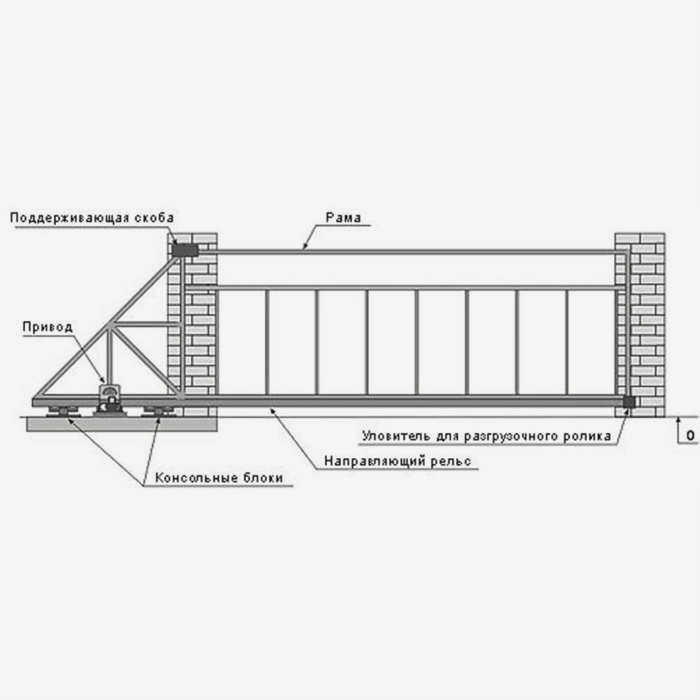

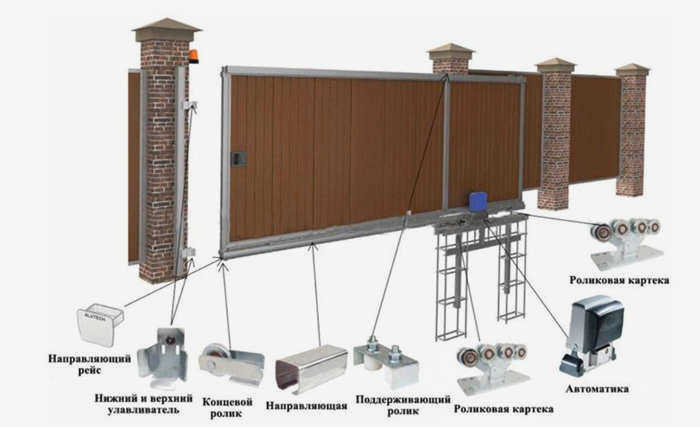

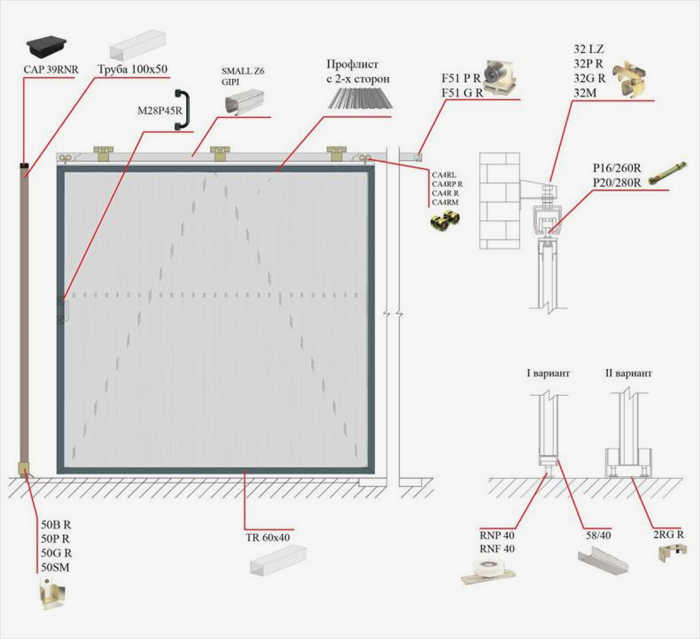

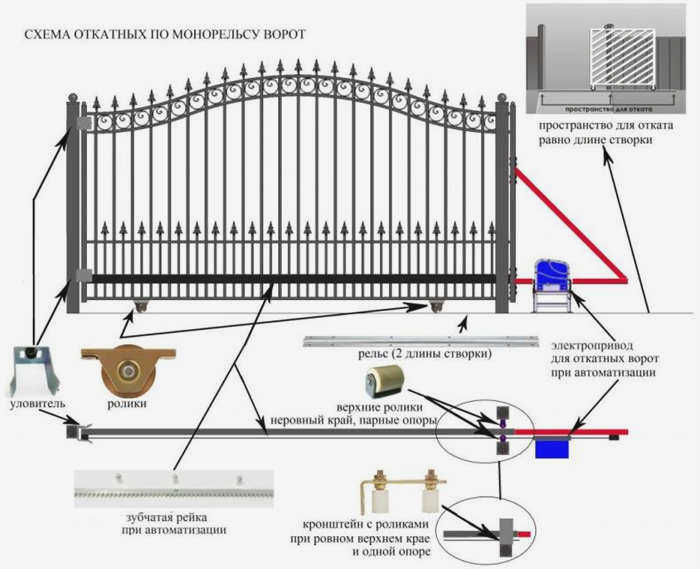

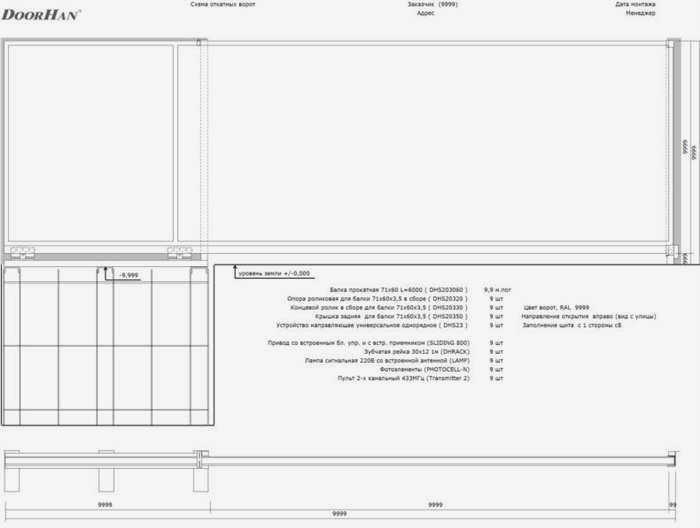

К составным частям откатных ворот относятся
- направляющая шина;

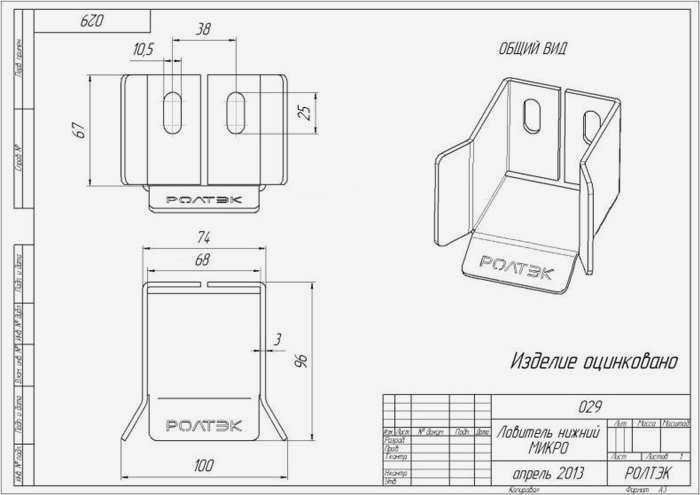

- верхние и нижние защелки;

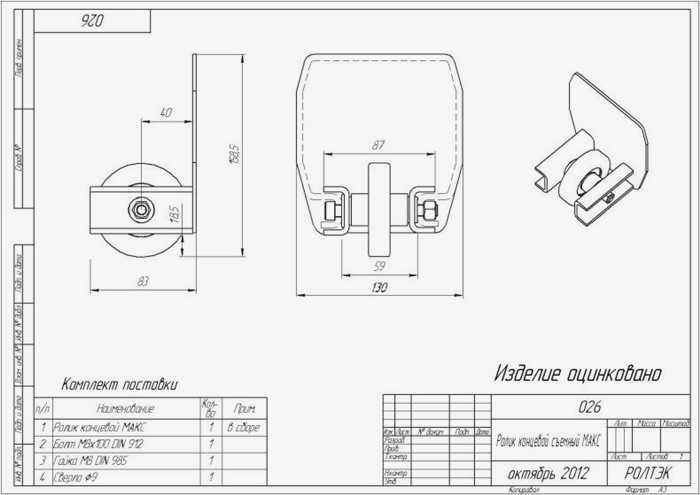

- концевой ролик;
- направляющая дорожка
- опорный ролик;
- 2 роликовые каретки;
- блок автоматики.
Преимущества откатных ворот
Откатные (или распашные) ворота имеют несомненные преимущества перед распашными конструкциями:
- Нет ограничений по высоте проезжающих автомобилей;
- Для открытия требуется очень мало места во дворе. Все, что необходимо учитывать при составлении чертежа, – это длину забора на участке, где планируется установка ворот.
- Использование простых механизмов, не требующих смазки.
- Высокая устойчивость к порывам ветра и отсутствие эффекта парусности.
- Длительный срок службы и устойчивость к битью.
- Отсутствие необходимости очищать зимой от снега всю территорию под воротами – достаточно очистить участки, ведущие вдоль забора.
- Плавная, легкая и тихая работа.
- Простота обслуживания и ухода.
Евгений
Слесарь
Помимо преимуществ, откатные ворота могут иметь и недостатки: несоответствие между весом несущей рамы и прочностью бетонного фундамента, а также склонность к прогибу или деформации из-за неправильных расчетов. Избежать этих проблем поможет правильно составленный чертеж конструкции откатных ворот.
– Слесарь Евгений

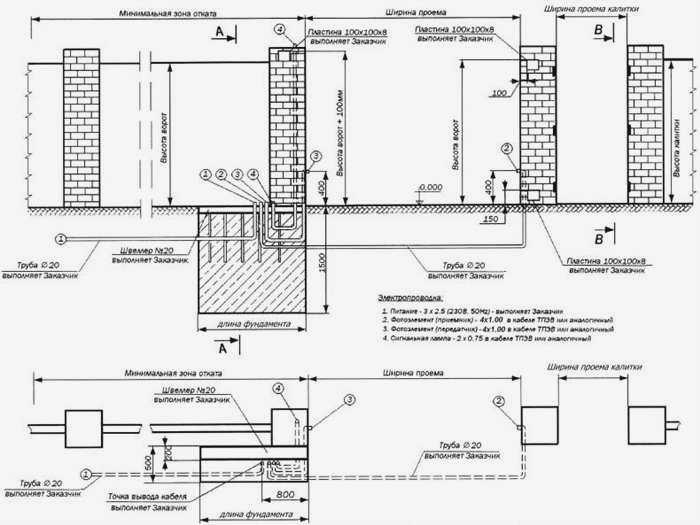

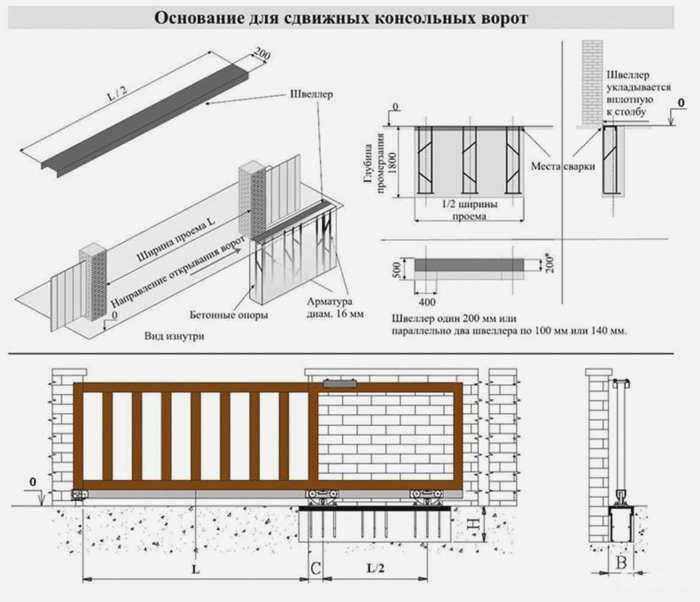

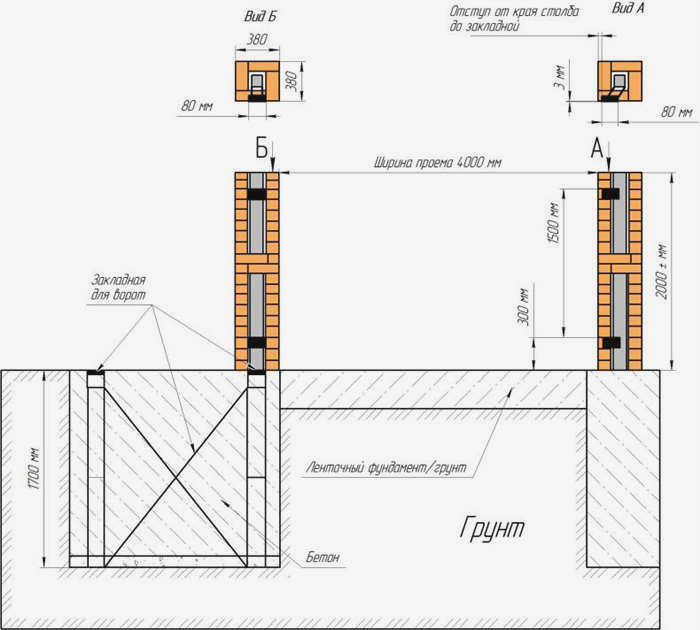

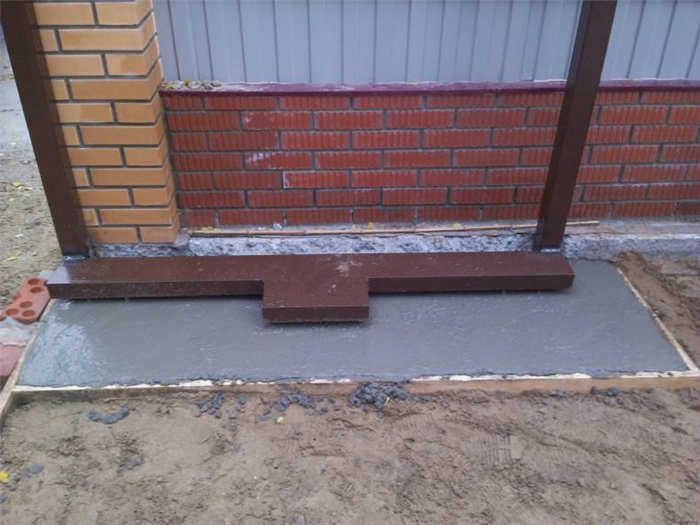

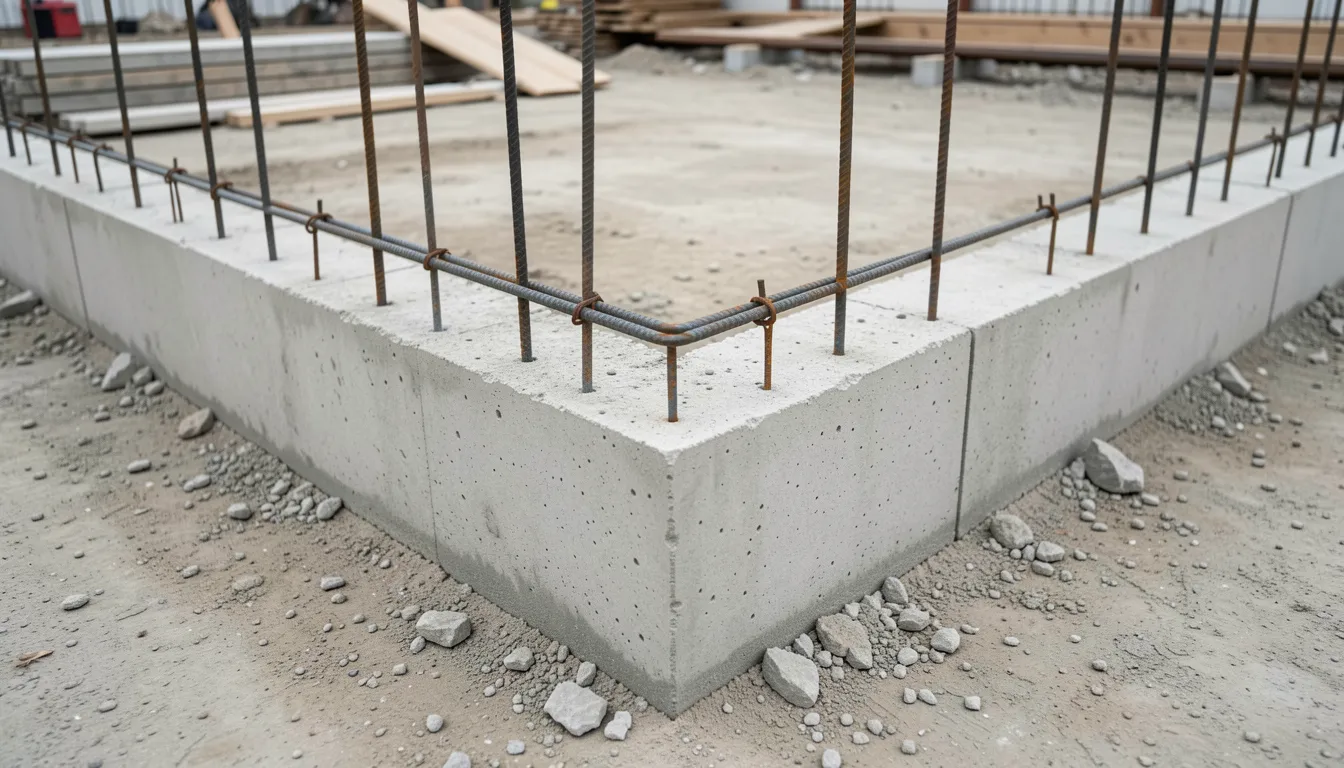

Строительство фундамента
Как правило, фундамент для таких ворот, делают ленточным, армированной конструкции с усилением в местах приложения максимальной нагрузки.
- Такой фундамент полностью оправдывает все возложенные на него функции.
- Кроме того, его конструкция в меру сложна и требует разумных затрат средств и времени на его возведение.
- Да, привод откатных ворот может быть ручным или автоматическим (обычно используется электропривод).

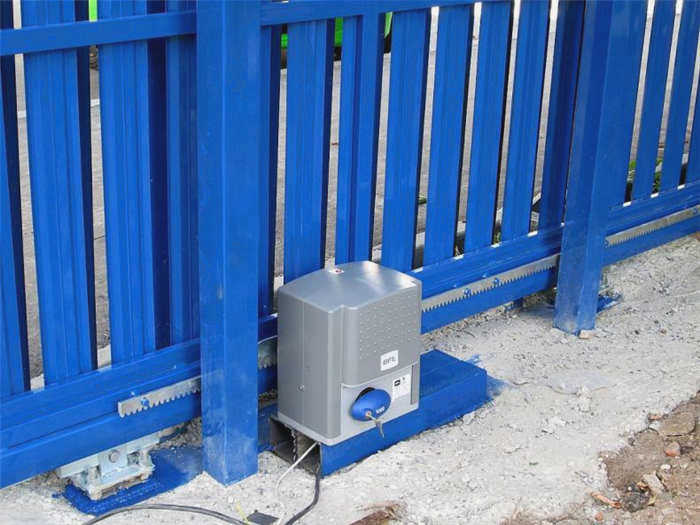

Комплект зубчатой рейки для откатных ворот
После закладки фундамента строятся опоры, которые должны обеспечить не только относительно легкое перемещение, но и достаточную прочность конструкции.

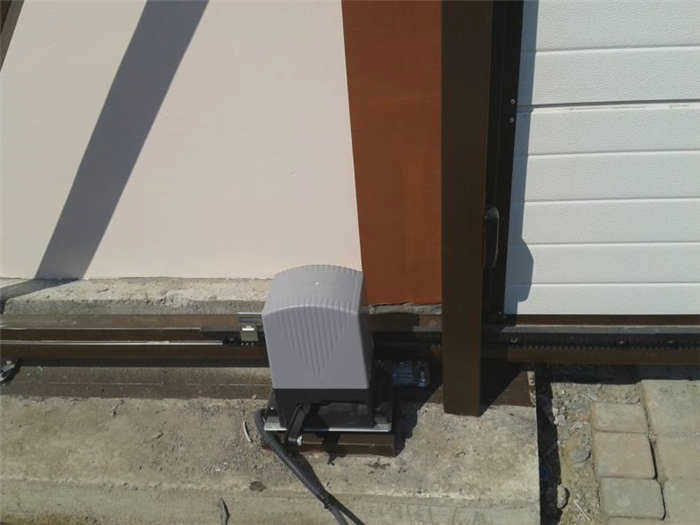

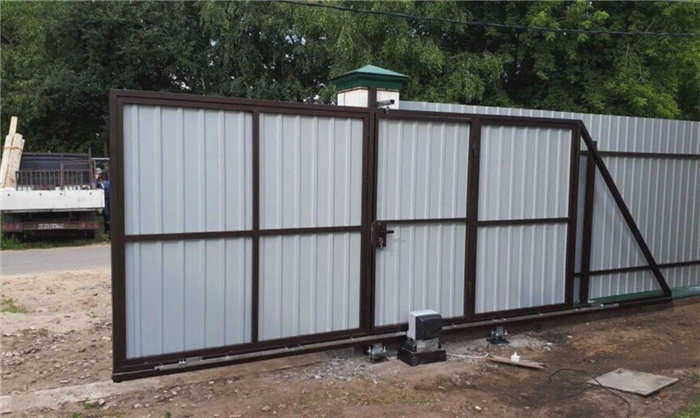

Комплект для автоматизации откатных ворот

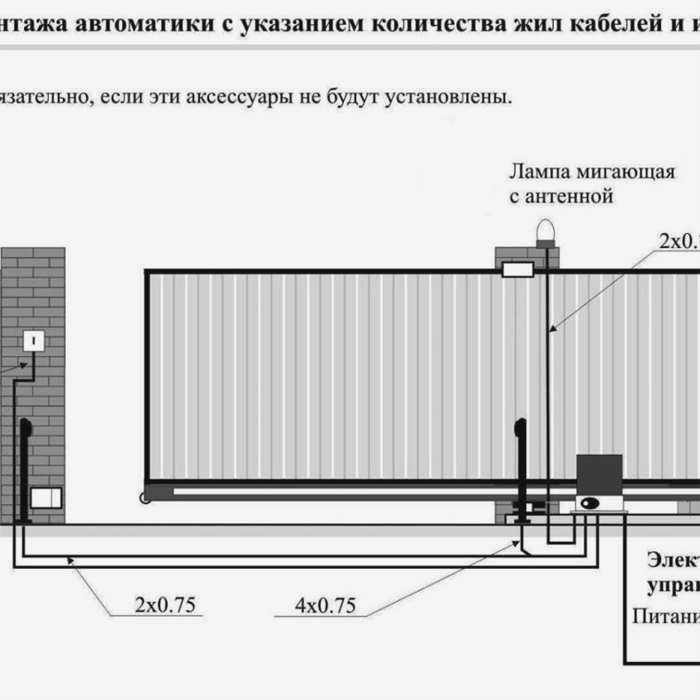

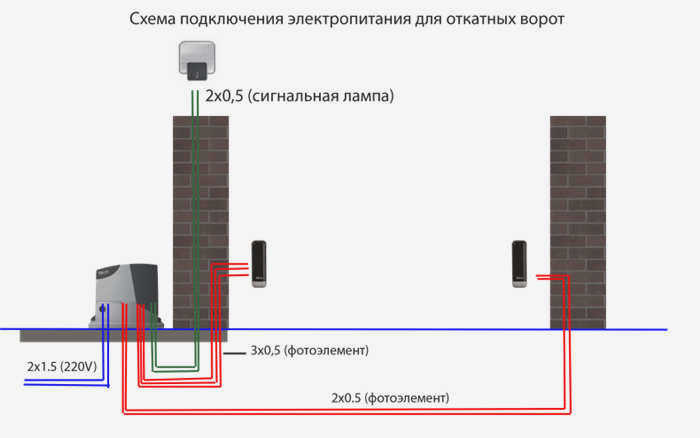

Кабели должны быть проложены заранее

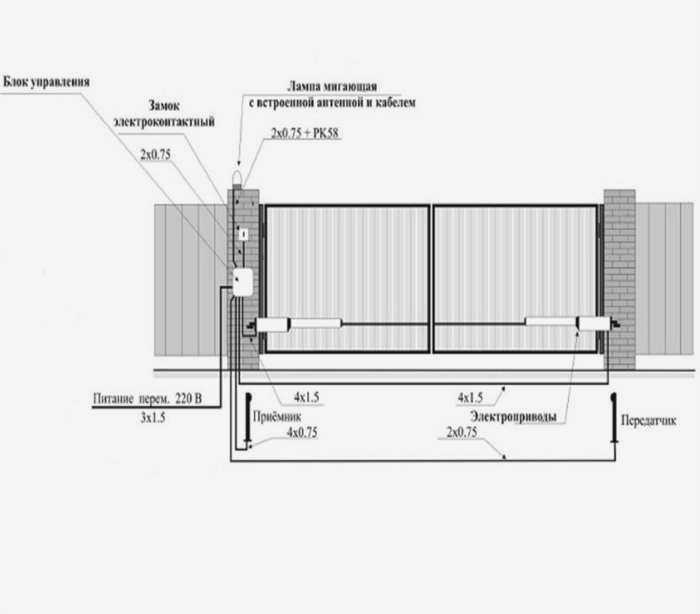

Если выбраны ворота с электроприводом, необходимо проложить все кабели (силовые и сигнальные).
Электронный замок для ворот, активируемый отпечатком пальца
Затем устанавливаются сами ворота и монтажный столб.

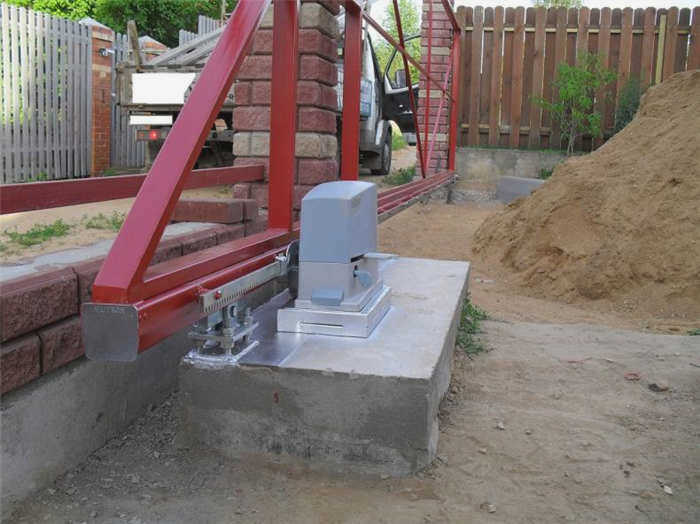

Оператор откатных ворот Miller Technics
Совет! При выборе материала для створок ворот учитывайте, что ворота зачастую очень тяжелые, и материал должен быть не только легким (чтобы ворота не деформировались под собственным весом), но и достаточно прочным, чтобы выдержать ветровую нагрузку.
ПРИОБРЕТЕНИЕ ФУРНИТУРЫ ДЛЯ ОТКАТНЫХ ВОРОТ.

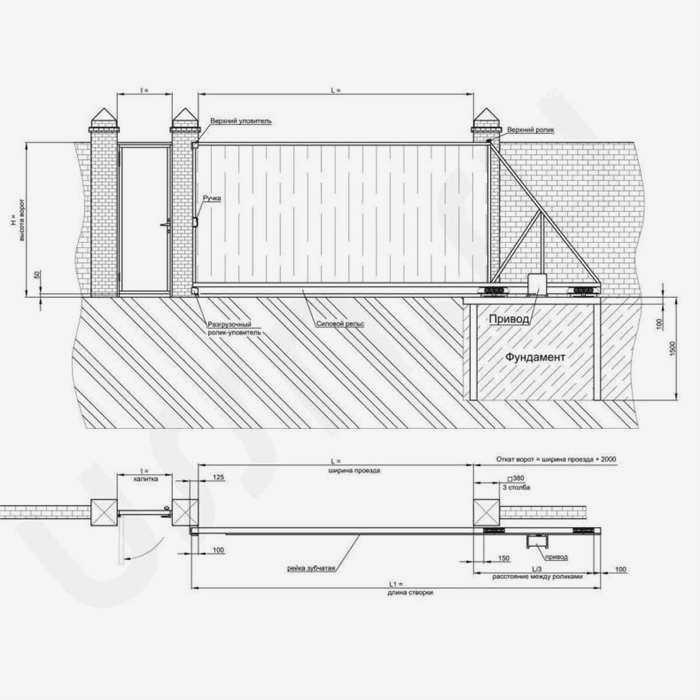

Несколько слов о том, как использовать основание. Предположим, что у вас классический проем шириной 4 м. Найдите рисунок в ассортименте ворот и используйте его для изготовления ворот. Дело в том, что раздвижная дверь должна перекрывать проем на 100-200 мм с каждой стороны. Во-первых, так закрываются щели, а во-вторых, такое перекрытие необходимо для правильного крепления дверных защелок и верхнего упора. На чертежах перекрытие проема обозначено буквой D. Его не так много, оно небольшое. Это еще одно большое преимущество раздвижной двери – ошибиться сложнее.
То есть для проема 3,9 м и 4,1 м полотно будет одинаковым, оно будет отличаться только параметром D, 200 мм и 100 мм соответственно, что в пределах нормы. Для двери длиной 4 м перекрытие составляет 150 мм с каждой стороны, что является идеальным.
Если проем составляет, скажем, 4,15 м, оба параметра 4.1 и 4.2 будут правильными.
Что касается высоты двери. База включает чертежи для проема 2 м от уровня чистого пола, если у вас больше или меньше 2 м, добавьте или вычтите нужное расстояние от высоты рамы и все.
Пример: предположим, что высота двери от уровня земли (H на чертежах) составляет не 2 м, а 2,5 м.
Добавьте 500 мм ко всем высотам и получите: H=2500 мм, H2=2430 мм, H1=2370, h3=2310 мм, h4=2230 мм. Вот и все.
То же самое с направлением открывания – на базе показано, что ворота открываются влево, если смотреть со двора, при правом открывании все будет отражаться в другую сторону без изменения дизайна.
КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

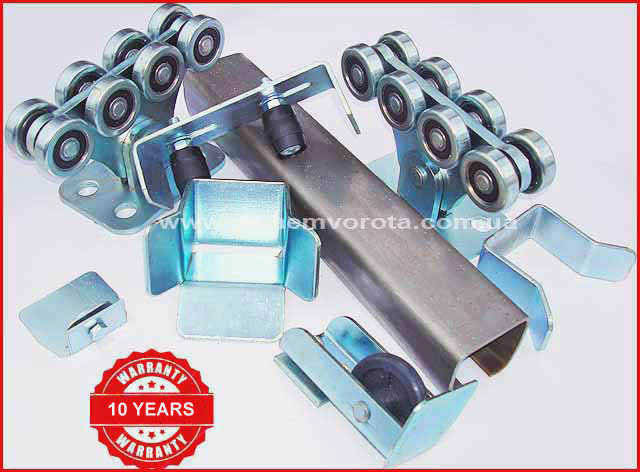

Рекомендуемая фурнитура для откатных ворот шириной 3-5,4 м – SP PREMIER STANDART-500. Ваши ворота будут работать легко, плавно и бесшумно. Точно так же, как на видео.
Вы не получите такой плавной и тихой работы ворот с фурнитурой других производителей.
Как говорится, почувствуйте разницу. Ворота на фурнитуре от одного из широко рекламируемых брендов в интернете:

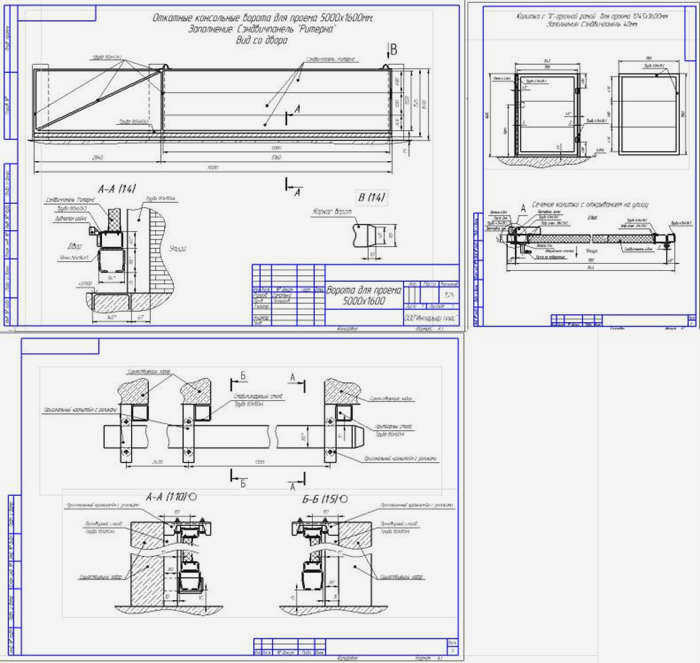

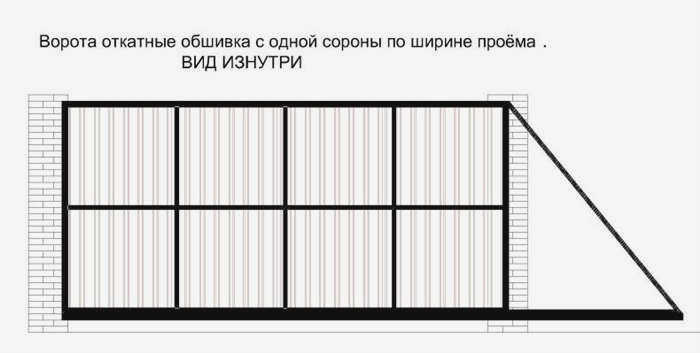

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:

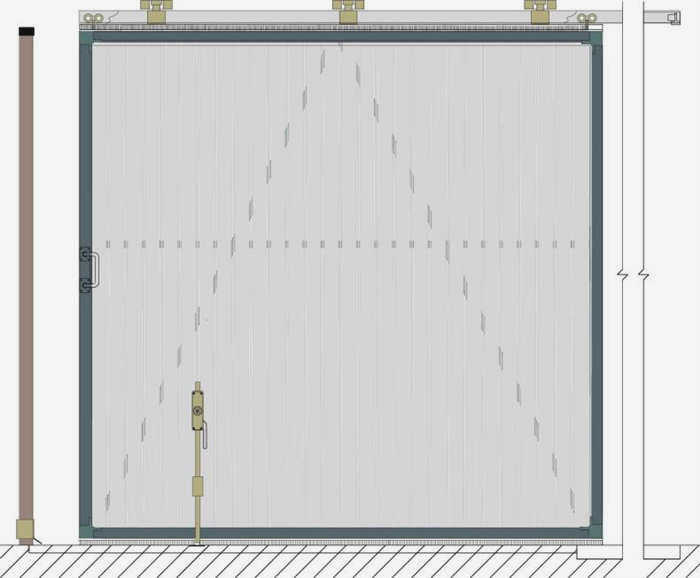

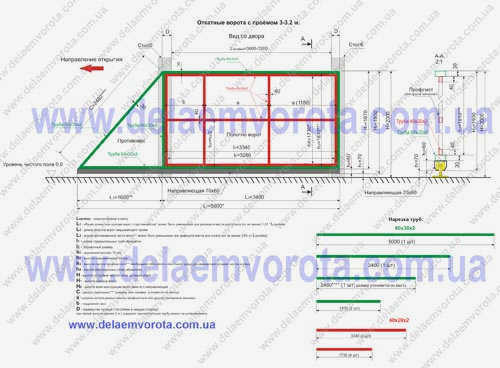

Чертеж откатных ворот с проемом 3,0-3,2 м (нажмите для увеличения)

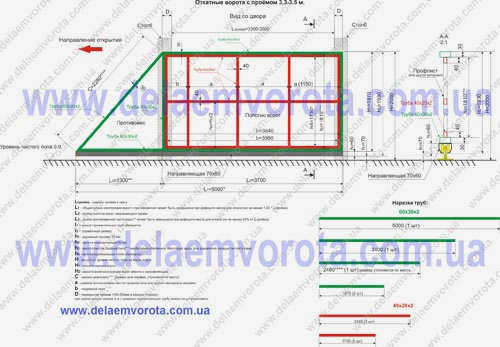

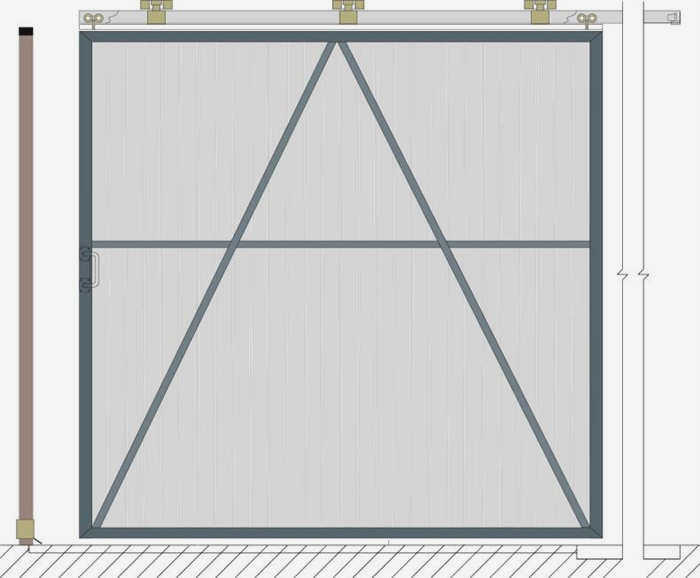

Чертеж раздвижной двери с проемом 3,3-3,5 м (нажмите для увеличения)
Рисунок раздвижной двери с проемом 3,6-3,8 м (нажмите для увеличения)

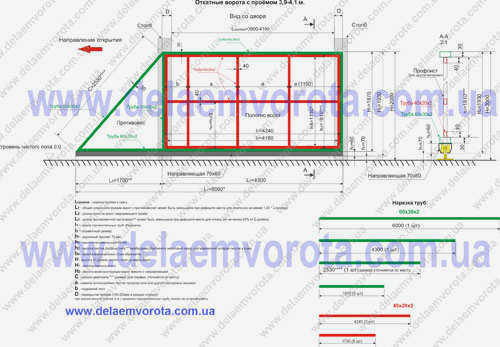

Рисунок раздвижной двери с проемом 3,9-4,1 м (нажмите для увеличения)
Рисунок раздвижной двери с проемом 4,2-4,4 м (нажмите для увеличения)
Принципы расчета и установки
В действительности откатные ворота не так сложны, как кажется. Они также просты в установке.
Оператор откатных ворот Hormann
Вот несколько правил технически безупречной установки откатных ворот, изучив которые домашний мастер и любитель отдыха на природе сможет быстро и четко решить все вопросы проектирования и монтажа.
Правильная ширина проема
Первым шагом в проектировании откатных ворот является выбор правильной ширины проема.
Консоль для откатных ворот Hormann
Ширина откатных ворот относится к длине ворот. Это расстояние между стойками, когда откатные ворота полностью открыты.
Угол заезда для больших транспортных средств
Чтобы правильно его определить, учтите следующее.
- Какой тип техники должен проезжать через ворота? Планируете ли вы въезд грузовиков, бульдозеров или самосвалов?
- Каким именно должен быть путь проезда для этих транспортных средств, включая крупногабаритные машины?
Комплект оператора ProMatic для гаражных ворот
Зазоры между столбами и механизмами
Из опыта эксплуатации откатных ворот известно, что зазор между столбами и зеркалами автомобилей должен составлять не менее 30-50 см с каждой стороны.
Чтобы приблизительно определить оптимальную ширину проема, достаточно привести размеры поперечного сечения популярных моделей автомобилей с выдвижными зеркалами.
Двухканальный пульт дистанционного управления Hormann
Ширина проема популярных автомобилей
- Ford Focus – 2,01 м.
- Ford Explorer (модель 2015 года) – 2,29 м.
- Газель (цельножелезный тент) – 2,5 м.
- КАМАЗ – 2,9 м.
