Что такое чиллер: особенности, выбор и принципы установки

При рассмотрении вопроса об охлаждении или обогреве собственного дома полезно знать, что такое чиллер. Эта альтернатива системам кондиционирования воздуха практически не используется в отдельных небольших помещениях, но для просторного дома она может стать очень экономичным решением.

В этой статье мы подробно описываем принцип работы этого типа кондиционеров. Приведены принципы монтажа и конструкции системы, создающей микроклимат в помещении. Воспользовавшись нашими рекомендациями, вы легко сможете выбрать оптимальную модель.

Как работает чиллер

Чиллеры – это тип холодильного оборудования, используемого для охлаждения различных жидкостей. В основном они используются в промышленности, но также подходят для кондиционирования воздуха в больших жилых домах, торговых центрах, офисах и т.д.

В сочетании с фанкойлами чиллеры идеально подходят для центрального кондиционирования воздуха. В то время как в традиционных кондиционерах фреон охлаждает воздух напрямую, в чиллерах дело обстоит иначе.

Здесь тепловая энергия переносится с помощью обычной воды. Чтобы предотвратить ее замерзание, можно использовать смесь с антифризом, например, толуолом. Холодильный агрегат работает благодаря входящим в его состав испарителю, компрессору и конденсатору.

Вода и хладагент проходят через испаритель. Последний поглощает тепловую энергию воды и закипает. Хладагент превращается в газ, а вода охлаждается. Затем хладагент в виде пара поступает в компрессор, где он нагревается под действием сил сжатия и смешивается с маслом.

Фотогалерея
Фото из

Чиллер – это устройство кондиционирования воздуха, которое может одновременно охлаждать несколько независимых помещений

Принцип работы чиллера основан на охлаждении или нагреве теплоносителя, который перемещается по трубам. Он не работает с использованием опасного для окружающей среды фреона

Простота эксплуатации не требует специальных навыков или подготовки оператора, с чиллером может справиться обычный человек со средним образованием.

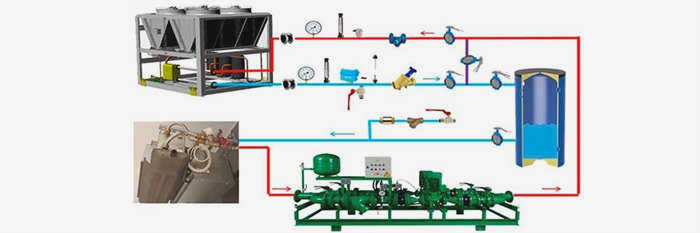

В системе кондиционирования с чиллером мощная насосная станция транспортирует теплоноситель по трубам к фанкойлам – устройствам, подающим очищенный воздух в помещение.

Установка чиллера на крыше многоэтажного здания
Компоненты чиллерной установки
Блок управления для чиллеров и фанкойлов
Блок, подающий обработанный воздух в помещение

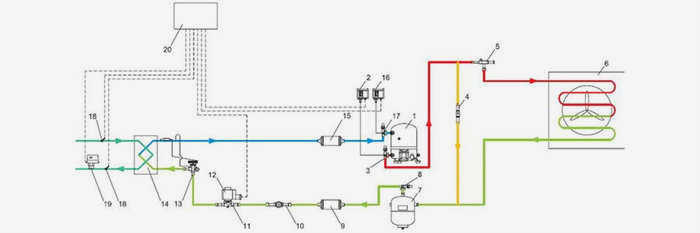

Затем состав поступает в конденсатор, где отдает большую часть своей тепловой энергии и превращается в жидкость. Затем хладагент поступает в фильтр осушителя для избавления от лишней влаги.

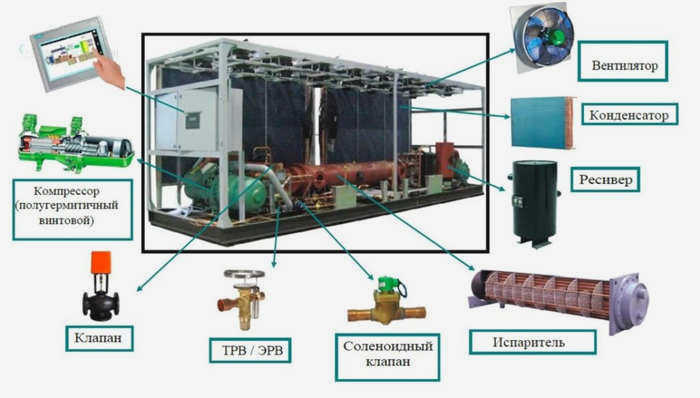

Базовая конструкция чиллера

Компрессор

Компрессор обеспечивает энергию для холодильного цикла и повышает давление газа, уменьшая его объем.

Конденсатор

Преобразует газ или пар в жидкость, конденсируя хладагент и отводя тепло. Существует два типа конденсаторов: конденсатор с воздушным охлаждением и конденсатор с водяным охлаждением.

Расширительный клапан

Расширительный клапан (ТРВ, EGR) – это компонент чиллера, который регулирует количество хладагента, поступающего в испаритель, чтобы контролировать количество пара, выходящего из испарителя.

Испаритель

Испаритель используется для преобразования жидкости в пар, поглощения тепла в процессе кипения и охлаждения целевой воды. Температура испарителя зависит от давления испарения-кипения.

Гликолевый и фреоновый контуры

Гликолево-водяной и фреоновый контуры обмениваются теплом или холодом, полученным в точке их контакта. Затем рабочая жидкость на основе воды транспортируется в ресивер при нужной температуре с помощью циркуляционного насоса.

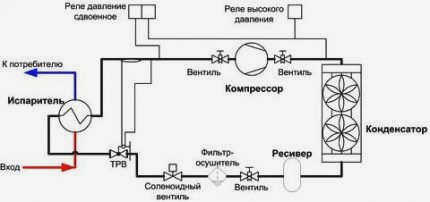

Принцип работы чиллера

Принцип работы чиллера довольно прост. Он использует низкокипящий хладагент в качестве теплоносителя и зависит от четырех основных компонентов: компрессора, конденсатора, расширительного клапана и испарителя. Хладагенты (фреон) являются важнейшим компонентом чиллера. Хладагенты, используемые для теплопередачи, также являются рабочими жидкостями с эффектом замораживания и низкой температурой кипения.

Компрессор в чиллере работает как человеческое сердце, сжимая хладагент и прокачивая его по фреоновой линии. Работа компрессора заключается в сжатии и преобразовании холодного газа низкого давления в высокотемпературный газ высокого давления. Затем горячий газообразный фреон поступает в конденсатор высокого давления, где он отдает тепло и конденсируется в жидкость под высоким давлением. Затем жидкий хладагент под давлением поступает в расширительный клапан, который регулирует количество хладагента, поступающего в испаритель. Как только хладагент поступает в испаритель, его давление быстро падает, хладагент закипает, и тепло от технологической воды поглощается кипящим паром. Таким образом, конденсированный фреон, поглощая тепло, превращается в газ низкого давления и снова начинает новый цикл через компрессор чиллера.

Типы чиллеров

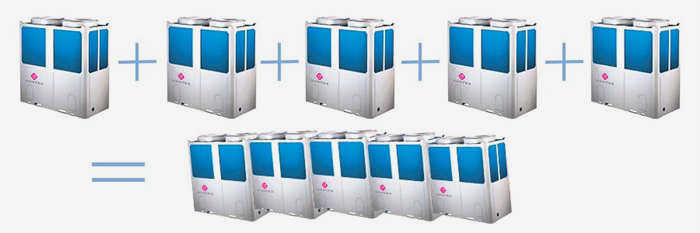

Тип или вид чиллера может быть самым разным и зависит от его назначения. Например, модульные чиллеры могут быть собраны и объединены в один контур, в то время как индивидуальные чиллеры (они же чиллеры с определенной мощностью или фиксированной мощностью) работают в отдельных контурах.

В зависимости от типа компрессора, которым оснащен чиллер, различается и тип чиллера. Часто чиллеры малой мощности оснащаются ротационными компрессорами. Они дешевле и проще в изготовлении. В небольших чиллерах и агрегатах большой мощности часто используются спиральные компрессоры. Они более надежны и имеют больший запас прочности, чем ротационные компрессоры. В каждом чиллере может быть до четырех или шести спиральных компрессоров. Начиная с мегаваттных мощностей, спиральные компрессоры используются чаще, а конденсаторы охлаждаются водой, а не воздухом. Это повышает сложность конструкции чиллера. Если мощность приближается к десяти мегаваттам, можно также рассмотреть центробежные компрессоры, водяные конденсаторы и кожухотрубные испарители заливочного типа.

Абсорбционные чиллеры немного отличаются. Это установки, использующие тепловую энергию, часто отработанную, для создания холодильного цикла. Им не нужен компрессор как компонент для циркуляции хладагента. В этих чиллерах и конденсатор, и испаритель отличаются по конструкции от традиционных чиллеров. Единственное их преимущество заключается в том, что использование отработанного тепла позволяет сэкономить значительное количество электроэнергии, необходимой для работы агрегата. Сама конструкция намного сложнее, чем у классических чиллеров, и конечные температуры, которые могут быть достигнуты с помощью такого чиллера, не такие низкие.

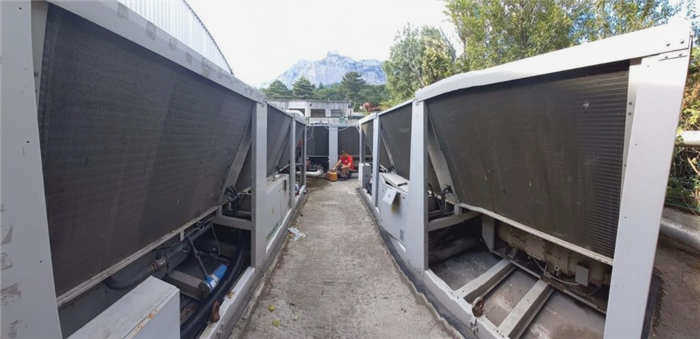

Установка, эксплуатация и обслуживание

Чиллер, как и любая другая система промышленного кондиционирования, является сложным оборудованием, и перед установкой необходимо подготовить проект системы чиллера, включая подробные спецификации. Все монтажные работы должны выполняться строго и в соответствии с проектом. Если в проекте отсутствуют оборудование, фитинги, трубопроводы и другое оборудование, нельзя заменять отсутствующие элементы без согласования с проектировщиками. Все монтажные работы выполняются специалистами, сертифицированными для данной марки оборудования.

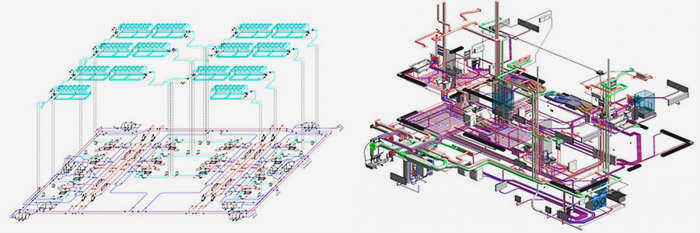

Несколько слов следует сказать о трубопроводе холодильного агрегата. Он состоит из трех участков, которые подлежат различным соединениям (пучкам): сам чиллер с контуром хладагента, гидравлический модуль с гидравлической системой для различных жидкостей и фанкойлы, которые охлаждают/нагревают воздух в помещении. Существует множество различных систем трубопроводов. Это зависит как от оборудования, так и от проектировщиков. Поэтому все эти работы должны выполняться в соответствии с проектной документацией.

После установки и проверки всех выполненных работ чиллер заполняется хладагентом (*только для чиллеров с выносным конденсатором, моноблочные чиллеры обычно поставляются заполненными хладагентом). Обратите внимание на тип хладагента. В 99% всех чиллеров используется хладагент R410A. Однако на рынке существует небольшое количество чиллеров, работающих с R134A, R407C, R290 и другими хладагентами. Если ваш чиллер был построен до 2005 года, возможно, что он все еще работает на старом фреоне – R22.

После перезарядки стоит еще раз проверить чиллер на наличие утечек (*только для чиллеров с выносным конденсатором). Если утечек нет, чиллер вводится в эксплуатацию в соответствии с протоколом, т.е. проверяется тяга силовых контактов, давление жидкости на входе и выходе испарителя, расход воды и т.д. В идеале ввод в эксплуатацию должен проводиться в присутствии производителя или торгового представителя, чтобы избежать споров в случае возникновения неисправностей. После ввода в эксплуатацию подписывается акт приемки чиллера.

Некоторые детали гарантииГарантия

Чаще всего поставщики предоставляют стандартную годовую гарантию на поставленные товары, начиная с даты передачи оборудования заказчику.

Однако не всегда оборудование устанавливается сразу после получения. Некоторые более лояльные поставщики чиллеров готовы разрешить начать гарантийный срок с момента ввода чиллера в эксплуатацию.

В целом, разные бренды имеют разные гарантийные сроки. Однако не все поставщики лояльны к покупателю в этом отношении.

Об этом стоит помнить ДО покупки холодильника.

Что вы должны знать оРемонт и обслуживание чиллеров?

Любое оборудование рано или поздно потребует ремонта и запасных частей. В некоторых случаях политика производителя исключает свободную продажу запасных частей своей марки.

Кроме того, гарантия на оборудование может быть аннулирована, если представитель компании, уполномоченной продавцом, отказывается проводить сервисные работы.

В результате в будущем вы можете столкнуться с невозможностью быстро получить необходимые запасные части и расходные материалы или с необходимостью переплачивать в несколько раз по сравнению с аналогичным оборудованием, но только другого производителя.

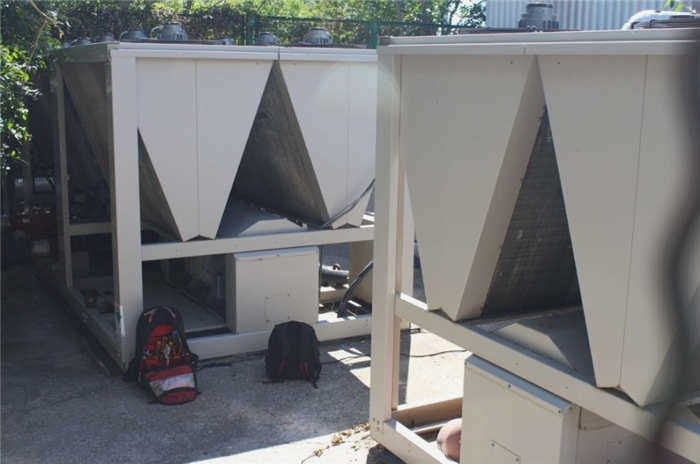

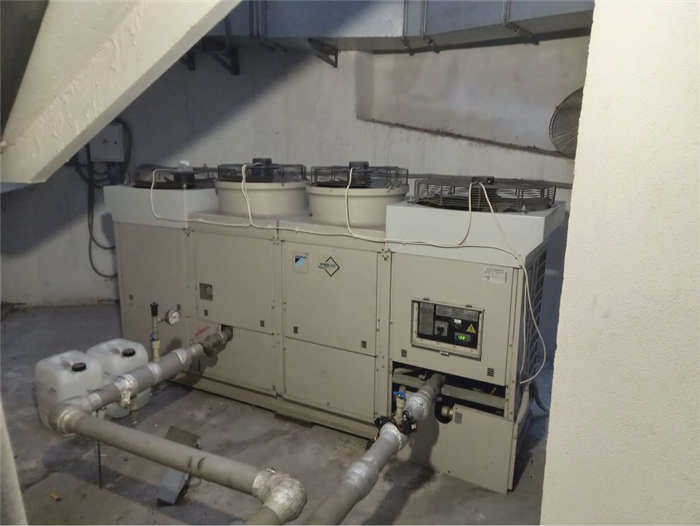

Фотографии наших ремонтов чиллеров можно найти в других наших материалах:

Обслуживание и ремонт, подбор и проектирование чиллеров различных марок – основное направление деятельности Бюро специализированного регулирования уже второе десятилетие.

Мы знаем преимущества и недостатки чиллеров не из многообещающих рекламных каталогов, а из обширного практического опыта.
