Если вы сомневаетесь, какой автоматический выключатель использовать в своем доме: автоматический выключатель остаточного тока или автоматический выключатель утечки на землю, то у вас есть основания для беспокойства. В этом случае стоит подробно изучить особенности каждого устройства и принять во внимание все критерии. Наши специалисты подскажут вам, как сделать наилучший выбор.
Прерыватель цепи замыкания на землю или автоматический выключатель утечки на землю – это устройство, которое используется для отключения электроэнергии в случае утечки тока, что обычно происходит при физическом повреждении кабеля. Неустранение такой проблемы может привести к поражению электрическим током или постепенному оплавлению проводки, которая самопроизвольно воспламенится, а затем вызовет короткое замыкание.
ВНИМАНИЕ. Если все мощные электроприборы в доме включены одновременно, то, к сожалению, выключатель УЗО не обеспечит должной защиты. А при отсутствии дополнительных защитных элементов помимо УЗО, проводка, скорее всего, сгорит вместе с ним. Отсюда простой вывод: устройство остаточного тока (УЗО) не способно предотвратить перегрузку электрической сети.
Несколько важных моментов:
- Если в доме имеется группа блоков предохранителей, то приобретение автоматического выключателя остаточного тока можно считать очень экономичным вариантом;
- Автоматические выключатели остаточного тока могут иметь различные пороги срабатывания. Например, если необходимо защитить приборы, находящиеся в контакте с бытовой техникой или газовыми трубами, лучше всего подойдет защитное устройство с током срабатывания 0,01 А. В других случаях достаточно УЗО с током срабатывания 0,03 А.
Преимущества
- Если устройство выходит из строя, новое будет стоить недорого;
- Гораздо легче обнаружить неисправность.
Недостатки
- Его установка будет громоздкой;
- Он занимает много места на DIN-рейке;
- Он не обеспечивает защиту от перегрузки и короткого замыкания (при отсутствии дополнительного автоматического выключателя).
Автоматический выключатель с предохранителем: особенности конструкции, преимущества
Автоматический выключатель остаточного тока (УЗО) – это, по сути, то же самое, что и устройство остаточного тока (УЗО), за исключением того, что в комплект входит автоматический выключатель. Такое устройство служит не только для обеспечения защиты от остаточного тока, но и для предотвращения перегрузки и повреждения электроустановки в случае короткого замыкания. Последние две упомянутые функции относятся непосредственно к автоматическому выключателю.
В принципе, автоматический выключатель остаточного тока способен проводить нормальный ток (при условии, что цепь работает нормально) при отсутствии перегрузки. При возникновении перегрузки GFCI немедленно отключает подачу тока. В этом отношении он похож на обычный предохранитель, но в отличие от них рассчитан на значительное количество циклов отключения.
Основными компонентами устройства являются
Дифференциальный трансформатор – представлен в виде нескольких обмоток, основное назначение которых заключается в сравнении токов нагрузки (если они несимметричны, то на выходе вторичной обмотки устройства возникнет ток утечки, который достигнет корпуса пускателя, разделив силовые контакты);
Тепловой расцепитель – в виде биметаллической пластины, которая защищает сеть от перегрузки;
Электромагнитный расцепитель – электромагнит с сердечником, предназначенный для отключения тока в случае короткого замыкания.
Преимущества
- Компактность;
- Полная защита сети;
- Быстрая установка;
- Недорогой (по сравнению с покупкой УЗО + автоматического выключателя).
Недостатки
- Если автоматический выключатель остаточного тока выходит из строя, его нельзя отремонтировать, придется приобретать новое устройство, что обойдется в кругленькую сумму;
- Сложность определения причины срабатывания устройства (в случае комбинированных устройств "УЗО + предохранитель" все просто: выбило первым – утечка, выбило вторым – короткое замыкание/перегрузка).
Технические различия между УЗО и автоматическими выключателями RCCB
Автоматические выключатели устанавливаются в распределительных устройствах для разных целей. Они могут быть похожи внешне, но каждый из них реагирует на различные отклонения, которые могут возникнуть в электрической системе дома. Давайте подробнее рассмотрим работу каждого из этих устройств.
УЗО
УЗО – это автоматический выключатель остаточного тока. Рабочим компонентом здесь является дифференциальный трансформатор. Эта деталь контролирует протекание тока во входящем фазном и исходящем нулевом проводниках. Если векторы утечки изменяются выше заданного значения, питание обслуживаемой линии отключается.
По принципу действия автоматический выключатель иначе называют автоматическим выключателем остаточного тока. Дифференциальные токи, на которые реагирует устройство, могут возникать при повреждении изоляционной оболочки кабеля. Если человек прикоснется к поврежденному участку, его ударит током. УЗО предотвращает негативные последствия в такой ситуации. Это происходит, когда ток утечки превышает 30 мА, поэтому автоматические выключатели устанавливаются с пределом от 10 до 30 мА.
Существуют модели с гораздо более высокими порогами. Иначе их называют противопожарными устройствами. Идея заключается в том, что при нарушении изоляции сопротивление падает, и жила нагревается от избыточного тока, протекающего в окружающую среду через близлежащие предметы. Последние часто становятся источником воспламенения.
Автоматические выключатели остаточного тока, в отличие от автоматических выключателей утечки на землю, ограничены в своей функции контролем тока утечки. В случае короткого замыкания или перегрузки автоматический выключатель не сработает. Напротив, он может выйти из строя ("перегореть"). Для предотвращения этого он используется в сочетании с "обычным" автоматическим выключателем. Может быть один или несколько автоматических выключателей. Установка устройства остаточного тока (УЗО) на каждой линии в доме облегчит определение того, на каком кабеле (ответвлении цепи) произошло повреждение изоляции.

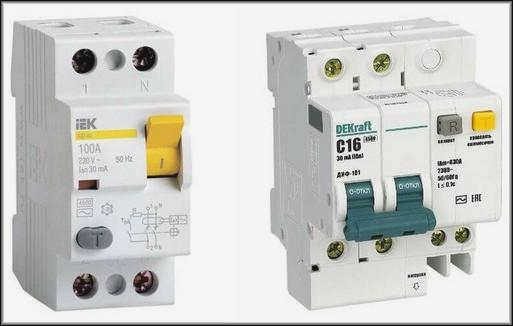

Как визуально отличить УЗО от устройства остаточного тока?

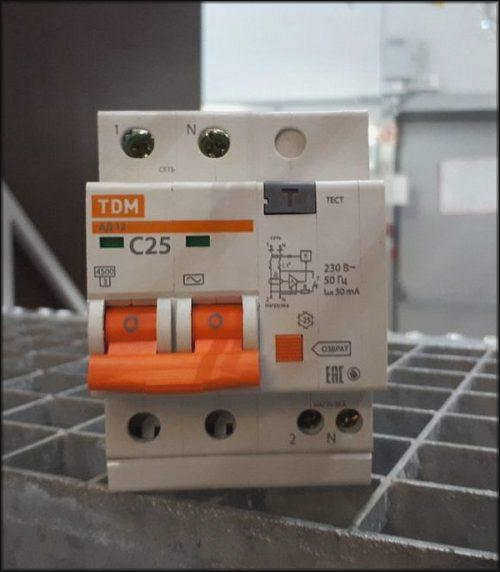

Автоматические выключатели УЗО для однофазных установок широко распространены в частных домах. На первый взгляд, УЗО и автоматический выключатель остаточного тока ничем не отличаются, так как выполнены практически одинаково. Они занимают столько же места на DIN-рейке, сколько минимум два модуля, корпуса идентичны, есть рычажный выключатель и тестовая кнопка. Однако на этом сходство заканчивается.
Электрическая схема

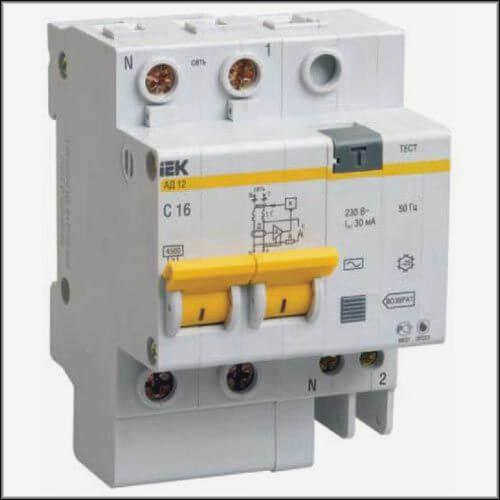

Схема подключения – это простой способ отличить DIF от УЗО. Она напечатана на лицевой поверхности пластикового корпуса специальными чернилами. Помимо прочего, на ней показано наличие дифференциального трансформатора и устройств отключения. Символом для первого является овал (эллипс). Электромагнитный расцепитель показан в виде синусоиды (I), а тепловой расцепитель – в виде прямоугольника (t o ).
Если посмотреть на схемы с технической точки зрения, то автоматический выключатель остаточного тока имеет три выключателя. В случае автоматического выключателя остаточного тока имеется четвертый ключ. Это фазный провод, ведущий к трансформатору.
Его обозначение – .
Второе, что отличает УЗО от автоматического выключателя остаточного тока, – это маркировка на корпусе. Название устройств защиты от отключения начинается с VD – устройство остаточного тока. Второе отличие – это номинал автоматического выключателя. Второе отличие – это номинал. Автоматический выключатель остаточного тока имеет предельный ток, при котором он не сработает. Например, 10А, 16А, 32А. В случае автоматического выключателя остаточного тока перед цифровым идентификатором указывается буква – это разница в токе, которая вызывает срабатывание выключателя. В частности:
Видео описание
В видео объясняется, как правильно выбрать автоматический выключатель:
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности

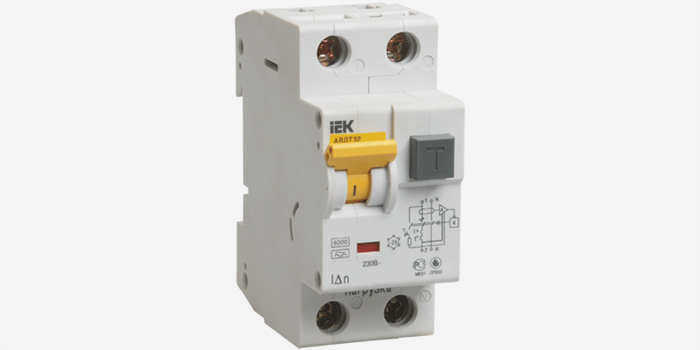

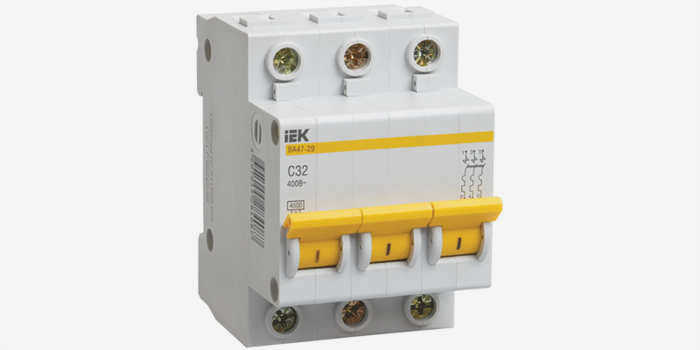

Автоматический выключатель
Такое устройство технически сочетает в себе защитный аппарат и автоматический выключатель – в этом и заключается основная особенность отличия автоматического выключателя остаточного тока от УЗО.
В данном случае функциональность расширена за счет чувствительности к перегрузкам на обслуживаемой линии, коротким замыканиям. Первое возникает, когда к цепи подключается оборудование с большей мощностью, чем у выбранного защитного устройства. Второе явление – результат уменьшения сопротивления на линии, что приводит к увеличению тока.
Рассмотрим конструкцию автоматического выключателя, чтобы понять дополнительную функцию дифференциального устройства. Он предназначен для выполнения трех задач:
- Переключение цепи на определенном участке электросети;
- Защита линий от чрезмерного протекания тока;
- отключение протекания тока в случае короткого замыкания.
Таким образом, защита и управление обслуживаемой линией осуществляются одновременно. Одним из основных компонентов автоматического многомодульного выключателя является тепловой расцепитель. Это биметаллическая пластина, которая деформируется при нагреве до определенного значения. Изгиб спирали активирует механизм отключения.
Второй вариант расцепителя – электромагнитный расцепитель. Это катушка с пружинным сердечником (соленоид). В этом случае размыкание управляемой цепи происходит под действием магнитного потока. Он индуцируется в катушке в результате короткого замыкания и воздействует на сердечник (перемещается). Технически ток проходит по гибким проводам от входного кабеля сначала к катушке, затем к тепловому расцепителю и далее через клемму к линии, ведущей к устройству.
Сравнительные характеристики
Давайте разберемся, что выбрать для частного дома: УЗО или автоматический выключатель остаточного тока. Для этого необходимо учесть несколько важных моментов. К ним относятся конструктивные особенности, функциональность, ремонт и монтаж, диагностика, стоимость.
Конструкция

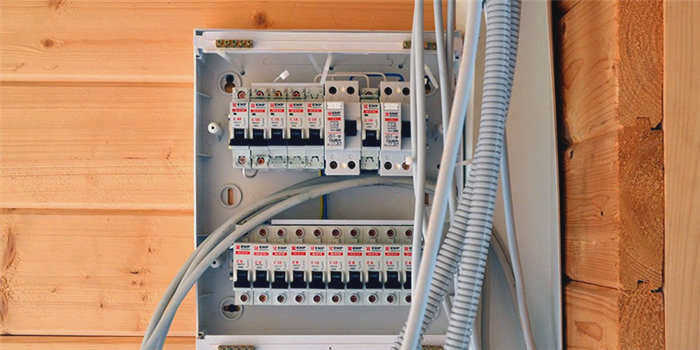

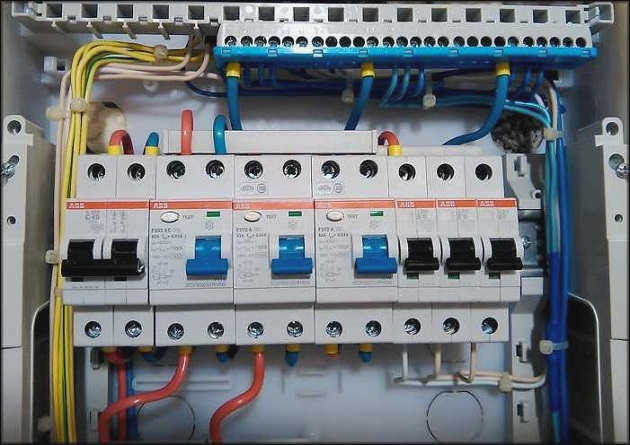

Для обслуживания дома и дополнительных построек в электрощитовой устанавливается несколько отдельных линий: освещение, розетки, силовое оборудование, сауна, мастерская и так далее.

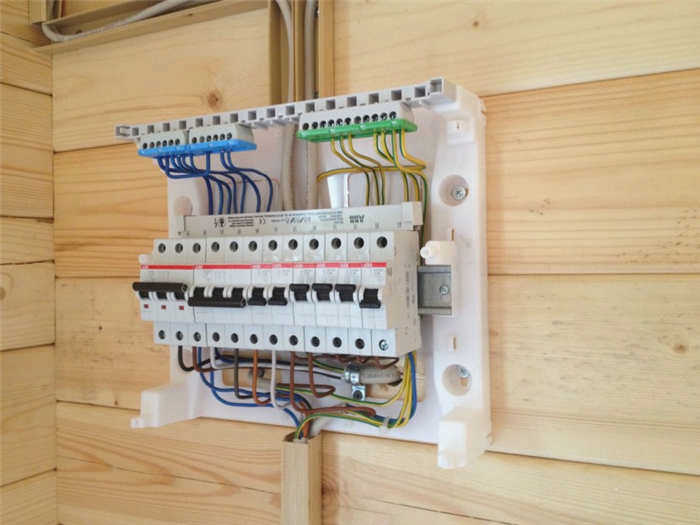

Каждая линия нуждается в защите от всех трех причин возникновения аварийных ситуаций. В этом случае решением является установка автоматического выключателя остаточного тока в группе с автоматическими выключателями или дифференциального устройства.

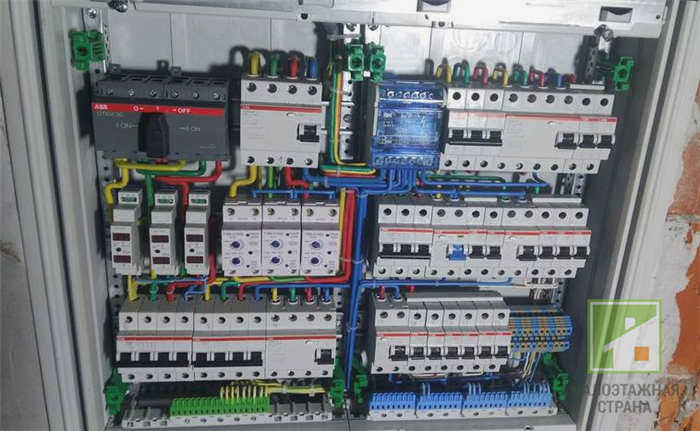

Большинство автоматических выключателей остаточного тока выпускаются в виде двухмодульных блоков. Это означает, что на DIN-рейке будет занято не менее 17,5*3=52,5 мм или три места. Однофазные автоматические выключатели занимают два места.

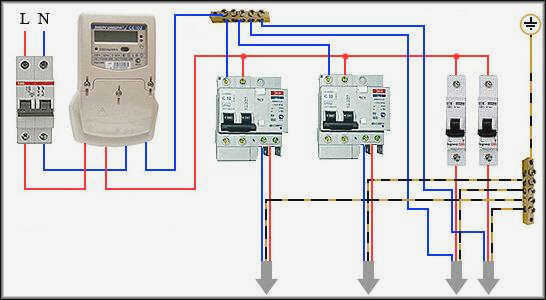

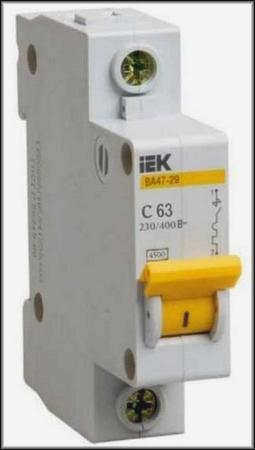

Учитывая размеры пусковой панели, можно найти три различных решения. С одной стороны, несколько автоматических выключателей можно подключить к одному УЗО; с другой стороны, дифференциальное устройство требует меньше места. Третий вариант – одномодульные автоматические выключатели.
Функциональные возможности
Автоматический выключатель защищает линию от трех явлений, УЗО – только от утечки тока (поэтому необходимо устанавливать автоматический выключатель). Если рассматривать бюджетные версии устройств, то выявить проблему в сети проще с автоматическим выключателем остаточного тока. Однако и здесь производители нашли решение. Дифференциальные устройства оснащены специальными индикаторами причины отключения.
Отказы и качество
У каждого устройства есть свой срок службы, и с этим ничего нельзя поделать. В процессе эксплуатации, будь то автоматический выключатель остаточного тока или автоматический выключатель утечки на землю, происходит износ. Очевидно, что в случае поломки его следует немедленно заменить. Однако при рассмотрении подобных аспектов важно кое-что еще, а именно последствия отказа.
Так, при выходе из строя автоматического выключателя остаточного тока может произойти сбой в работе теплового расцепителя. Это может привести к отключению или увеличению нагрузки, которая значительно отклонится от параметров временной задержки, указанных производителем. Единственным выходом из такой ситуации является полная замена устройства. Автоматические выключатели остаточного тока отличаются в этом отношении, поскольку заменить неисправную часть проще и дешевле.
Если говорить о качестве и долговечности каждого устройства, что особенно важно, когда встает вопрос о выборе автоматического выключателя или автоматического выключателя остаточного тока, то большинство людей считают, что универсальные устройства ненадежны. Это мнение проистекает из твердой уверенности в том, что устройство, имеющее четко определенную задачу, выполняет ее лучше, чем то, которое "распыляется" сразу на несколько аспектов.
И хотя когда-то это было спорно, сейчас производители создают оборудование такого высокого качества, что, независимо от направления работы устройства, оно работает одинаково. Это подтверждают и тесты, которые четко показывают равное количество неисправностей и преждевременных отказов обоих типов.
С уверенностью можно сказать только одно – качество сборки зависит от производителя. В конце концов, именно производитель решает, какие компоненты будут использованы и где будет собрано устройство. Если этого не учесть, то независимо от цены и используемых деталей – вы можете получить ненадежный прибор, который быстро выйдет из строя.
Финансовый аспект
Основное различие между УЗО и УЗО для частного использования в доме заключается в стоимости. Это хороший показатель того, что предпочтет большинство пользователей, особенно учитывая надежность устройства, которая у известных производителей одинакова.
И именно поэтому цена в конечном итоге станет главным решающим фактором:
- Трудности с подключением со временем перестанут быть неприятностью по мере накопления опыта, и установка перестанет быть чем-то сложным и непривычным;
- Поиск причины отключения также не станет проблемой со временем, когда вам придется пережить около пяти аварийных ситуаций;
- Надежность и качество будут важным аспектом, так как они больше, чем что-либо другое, будут говорить о долговечности.
И теперь, когда мы подошли к стоимости, включая все подключения и получение распределительного щита с достаточным местом для всего, разница в цене не превысит даже 4 000 рублей. Не так уж много денег можно сэкономить, когда речь идет о проблемах с электричеством, потому что из-за неправильного электроснабжения можно потерять гораздо больше.
Выбор между автоматическим выключателем и автоматическим выключателем остаточного тока действительно заслуживает внимания, потому что от электричества зависит не только бытовая техника, но и жизнь людей. Халатность и небрежность могут привести к смерти или пожару, а это не стоит ни того, ни другого.
