Что такое лестничный выключатель и где он используется
Выключатель – Автоматический выключатель – это двухпозиционное коммутационное устройство с двумя нормально разомкнутыми контактами, предназначенное для использования в сетях с максимальным напряжением 1000 В. Автоматический выключатель не предназначен для включения токов (коротких замыканий), если он не оснащен специальными дугогасительными устройствами. Для бытовых выключателей важно, предназначен ли выключатель для внутренней (скрытый монтаж, настенный монтаж) или наружной (поверхностный монтаж, настенный монтаж) установки. Выключатели в основном используются для включения/выключения освещения.

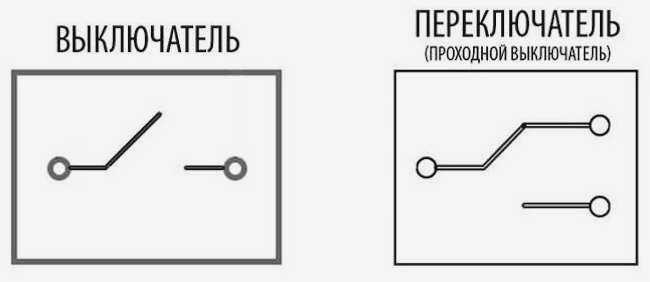

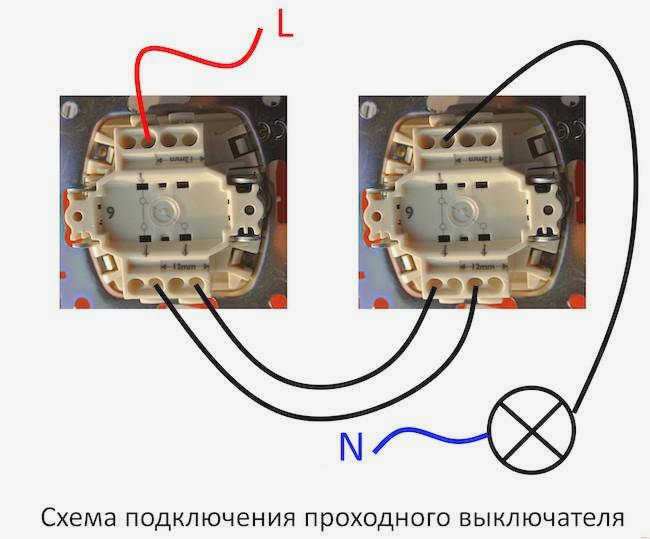

Выключатель (также известный как проходной, тумблерный или резервный выключатель) – это устройство, переключающее одну или несколько электрических цепей на несколько других цепей. Внешне он почти идентичен выключателю, за исключением того, что у него больше контактов. Например, однорычажный переключатель имеет три контакта; двухрычажный переключатель имеет шесть контактов (это два независимых однорычажных переключателя).
Устройство и применение сетевых выключателей
Сетевой выключатель – это, как следует из названия, просто ключ. Устройство предназначено для создания и разрыва цепи, по которой течет ток и совершает полезную работу.
Когда электрическая сеть разомкнута, то есть в ней буквально есть разрыв, ток по ней не течет. Поэтому работа не совершается. Лампа не загорается. Однако, когда выключатель устанавливается в рабочее положение, цепь замыкается, ток начинает течь по проводам и совершать полезную работу. Лампа загорается.
Выключатель состоит из двух контактов и подвижной проводящей металлической пластины. Провода от цепи подключены к контактам. При включении проводящая пластина перемещается к одному из контактов и замыкает цепь, а при выключении перемещается в сторону. Конструкция обычно такова, что подключение и отключение происходит практически мгновенно. Это позволяет избежать дуговых разрядов. Если плата движется медленно, между ее концом и сетевым контактом возникнет разность потенциалов, ток потечет по воздуху и произойдет возгорание дуги.
При проектировании электроустановки в вашем доме используйте принцип "один выключатель – одна цепь". Это поможет избежать различных проблем в будущем. В принципе, можно разместить один выключатель на двух и более линиях, но тогда стоит учесть, что все они будут подключаться и отключаться одновременно, и через токопроводящую пластину будет протекать больший ток, который может превысить номинальный, что вызовет тепловое повреждение устройства.
Таким образом, выключатель включает и выключает электричество в цепи. Правильная установка означает, что именно фаза подключена к входному контакту. В этом случае, во-первых, клавиша занимает правильное положение – при включении она находится сверху; во-вторых, повышается безопасность эксплуатации самого светильника, розетка к нему не станет причиной поражения электрическим током при замене перегоревшей лампы.
Выключатели или дип-выключатели: что выбрать?
Прежде чем отправиться за покупкой светильников, необходимо разобраться в различных типах арматуры, которая используется для электропроводки.
Большинство новичков не знают разницы между переключателями и тумблерами; они могут подумать, что это одно и то же устройство. Однако эти устройства имеют только внешнее сходство, но их внутренняя работа отличается. У этих переключателей разный принцип действия.
Выключатели и переключатели для бытовых электрических сетей не отличаются по внешнему виду, но предназначены для разных схем
Стандартный выключатель – это простое устройство, необходимое для размыкания и замыкания электрической цепи. Он имеет по одному входящему и исходящему проводу. Конечно, существуют многоклавишные устройства, но это сложная система, состоящая из нескольких выключателей в одном.
Выключатель – это переключающее устройство, которое имеет одну входную цепь и несколько аналогичных выходных цепей. Устройство выглядит так, как будто переключает контакт в разные положения, поэтому его также называют перекидным переключателем.
Типы коммутационных устройств
Коммутационные устройства различаются по нескольким признакам. Для того чтобы выбрать правильный вариант, необходимо подробно ознакомиться с ними – мы представляем необходимую информацию в виде таблицы.
Таблица 1 Типы коммутационных аппаратов.
| Кнопка | Обычно подходит для управления звонками и поэтому устанавливается возле входной двери. Однако она не используется для управления светильниками. |
| Кнопочный | Это стандартная версия, используемая для размыкания и замыкания цепей в бытовых электрических сетях. |
| Поворотный | Эти выключатели также иногда устанавливаются в жилых помещениях, но чаще всего встречаются на производственных предприятиях. Они не так эстетичны, как предыдущие варианты. |
Как мы уже говорили, существуют одноклавишные устройства, а также двух- и трехклавишные. Они делятся на стандартные, комбинированные и промежуточные выключатели.
В первом случае речь идет о трехконтактных переключателях, во втором – количество клемм зависит от количества ключей. Третий вариант предназначен для сложных схем, где необходимо организовать более двух точек переключения.
Зачем нужны тумблеры?

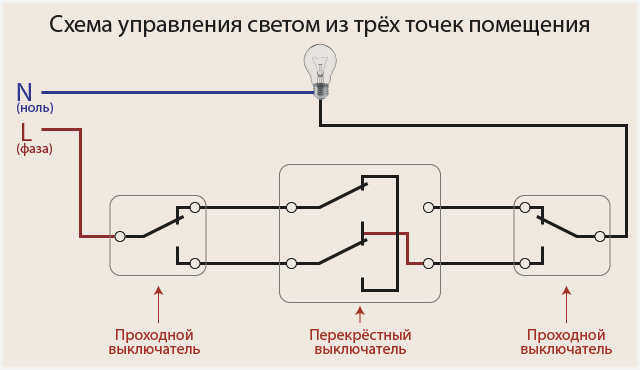

Бывает, что из-за особенностей помещений или архитектуры дома необходимо управлять освещением из трех, четырех или более мест. В этом случае в электрическую цепь необходимо добавить соответствующее количество выключателей. Использование дополнительных проходных устройств невозможно из-за необходимости использования другого кабеля для осуществления требуемой коммутации. Выключатель характеризуется конструкцией с четырьмя контактами: 2 входных и 2 выходных контакта.

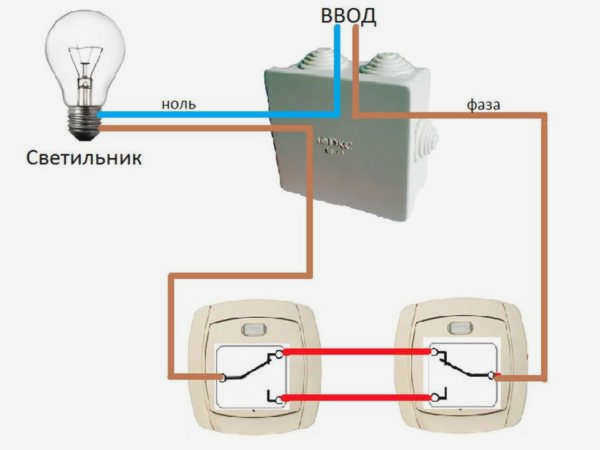

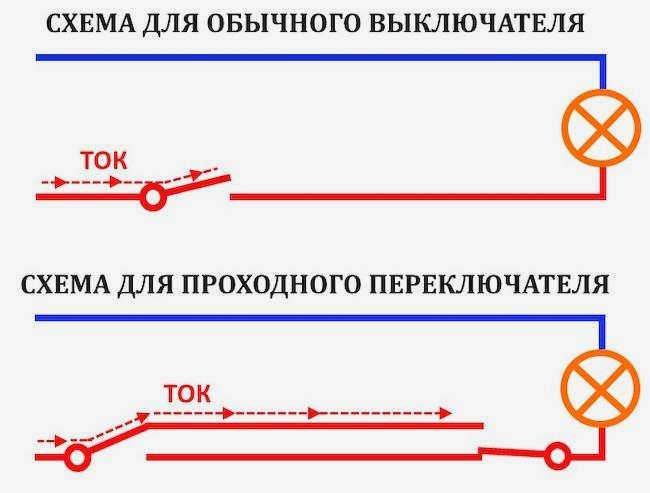

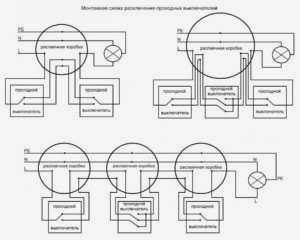

Вот как выглядит схематическая реализация:

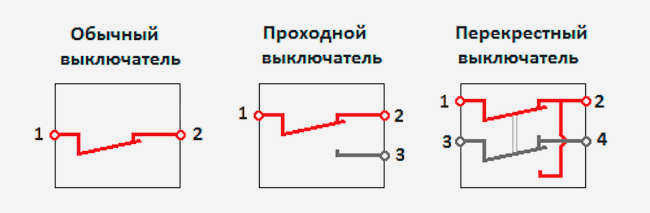

Давайте визуально сравним два рассмотренных нами варианта:
Вот реальный пример использования промежуточных выключателей в квартире:
Основное преимущество этого варианта заключается в том, что между проходными выключателями можно добавить любое количество промежуточных выключателей.
Помимо несомненных преимуществ проходных/накладных выключателей, есть один недостаток, который часто заставляет людей отказываться от этого решения. Людей пугает объем работ, связанных с установкой: прорезание стен для прокладки кабелей, сверление отверстий для розеток и т.д. Не все знают об альтернативе в виде беспроводных выключателей. Они состоят из релейного модуля, который управляет включением света, и клавиатуры, которая связывается с модулем по радиоканалу. Например, продукция от производителя ARLIGHT на нашем сайте.
Интересно, что беспроводные панели не требуют батареек/аккумуляторов или внешнего сетевого питания. Необходимое электричество вырабатывается с помощью технологии, которая преобразует кинетическую энергию в электричество одним нажатием кнопки. Благодаря этому нет никаких ограничений по месту установки, будь то в помещении или на улице. Панели имеют класс защиты IP67, что обеспечивает надежную защиту от дождя и проникновения пыли и грязи. Клавиатура будет надежно работать при отрицательных температурах, поскольку в ней нет замерзающей батареи. К одному релейному блоку можно подключить до десяти радиопанелей. Стабильный канал связи между ними поддерживается на расстоянии до 100 метров. Кроме того, возможно дистанционное управление через смартфон/планшет. Установка занимает минимум времени. Просто подключите провода от сети 220 В и светильника к клеммной колодке релейного модуля. Затем установите панели и начинайте пользоваться этими удобными устройствами.
Как устроен двухклавишный выключатель

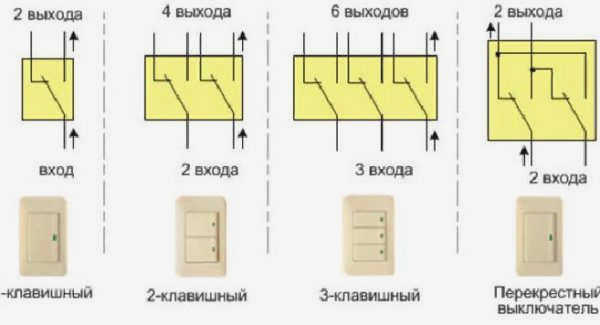

Всего аппаратура имеет 12 контактов, по 6 на каждый двойной переключатель (2 входа, 4 выхода), поэтому для подключения данного типа аппаратуры необходимо взять по 3 провода на каждую клавишу устройства.

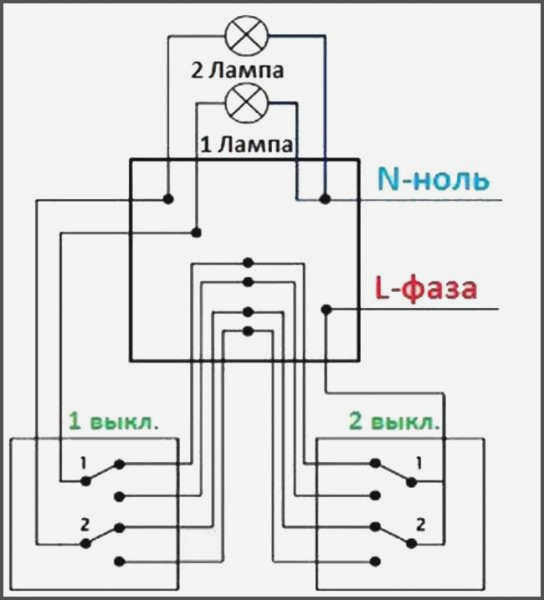

Схема переключателя
- Устройство состоит из пары независимых контактов;
- верхние контакты N1 и N2 переключаются на нижние контакты устройства нажатием клавиш. Компоненты соединены перемычкой;
- второй контакт правого переключателя, показанный на схеме, совмещен с фазой;
- левые контакты механизма не перекрещиваются, подключаясь к двум разным источникам;
- 4 перекрестных контакта применяются попарно.
Установка двухмеханизменного выключателя производится следующим образом:
- Пара двойных механизмов устанавливается в ведомые розетки в выбранных зонах.
- Для каждого источника света в розетку укладывается отдельный трехжильный кабель, провода зачищаются примерно на 1 см.
- На схеме проводники кабеля обозначены как L (фаза), N (рабочая нейтраль), земля (защитная).

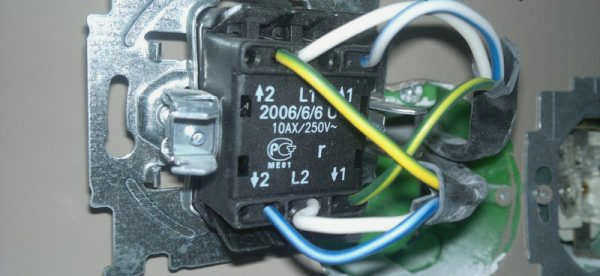

- На устройстве есть маркировка, облегчающая подключение проводов к клеммам выключателя. Провода подключаются к клеммам попарно.
- Провода аккуратно вставляются в гнездо, после чего устанавливается механизм выключателя, рама и защитная крышка корпуса.

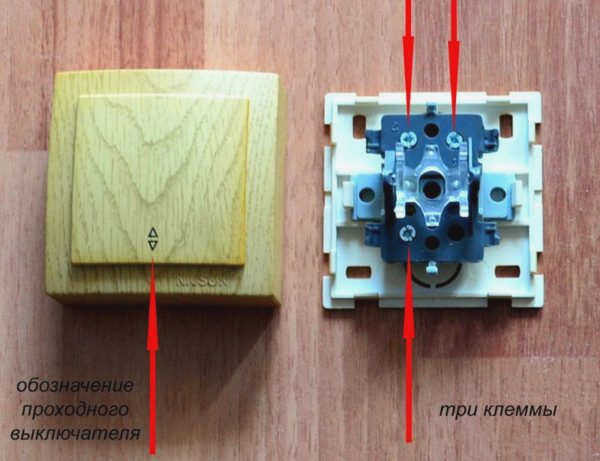

Как выглядит маркировка:
Основные ошибки при подключении перекидных устройств
- Распространенной ошибкой при подключении перекидного устройства является неправильное подключение проводов к клеммам
- использование кабеля с маленьким сечением (рекомендуется использовать кабель с сечением 1,5 мм2);
- Иногда при установке оборудования провода подключаются неправильно (фаза должна быть подключена к контакту первого выключателя, а второй провод светильника – к проводу заземления распределительной коробки);
- Следует внимательно отнестись к выбору проводов для выключателей (2 клавиши – трехпроводные, 3 клавиши – четырехпроводные);
- новички совершают ошибку, считая, что общая клемма – это клемма с одним контактом. Перед подключением кабеля необходимо обязательно проверить оборудование с помощью отвертки и тестера.
Помните о безопасности при монтаже жгутов проводов и компонентов. Важно отключить питание в распределительном щите перед началом работы. Не рекомендуется прикасаться к клеммам голыми руками, даже при отключенном токе, а при монтаже оборудования следует использовать только специальные инструменты.
